AXI总线协议

1.AXI架构

AXI协议是基于burst的传输，并且定义了以下5个独立的传输通道：读地址通道、读数据通道、写地址通道、写数据通道、写响应通道。

地址通道携带控制消息用于描述被传输的数据属性，数据传输使用写通道来实现“主”到“从”的传输，“从”使用写响应通道来完成一次写传输；读通道用来实现数据从“从”到“主”的传输。

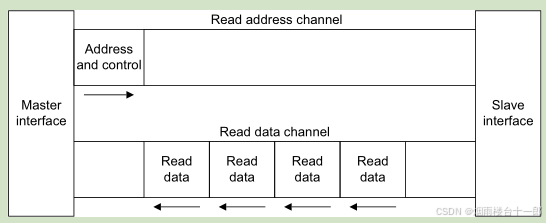

图 1-1 读架构

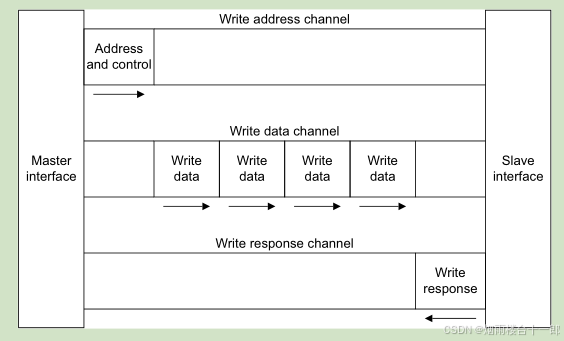

写架构

AXI是基于VALID/READY的握手机制数据传输协议，传输源端使用VALID表明地址/控制信号、数据是有效的，目的端使用READY表明自己能够接受信息。

读/写地址通道：读、写传输每个都有自己的地址通道，对应的地址通道承载着对应传输的地址控制信息。

读数据通道：读数据通道承载着读数据和读响应信号包括数据总线（8/16/32/64/128/256/512/1024bit）和指示读传输完成的读响应信号。

写数据通道：写数据通道的数据信息被认为是缓冲（buffered）了的࿰
