计算机系统结构复习（七）：Memory 存储系统

存储系统的层次结构

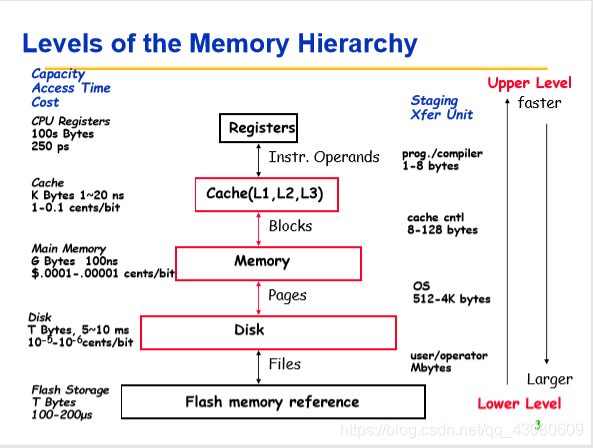

常见的五级存储结构：
寄存器->cache->主存->disk(辅存)-> tape(磁盘)

存储结构考虑的问题

1.映像规则：当把一个块（页），调入高一层存储器时，可以放到哪些位置？
2.查找算法：当所要访问的块在高一层存储器时，如何找到？
3.替换算法：当发生不命中，且高一层存储器已满，应如何替换？
4.写策略：当进行写访问向Cache中写入新数据时，如何操作？

局部性原理

局部性原理：程序所访问的指令和数据在地址上不是均匀分布的，而是相对聚簇的。 局部性原理是程序能进行随机性访问的基础。
时间局部性：当前某项被访问，那么近期他可能还会被访问。例如循环。
空间局部性：当前某项被访问，那么他附近的项也可能被访问。

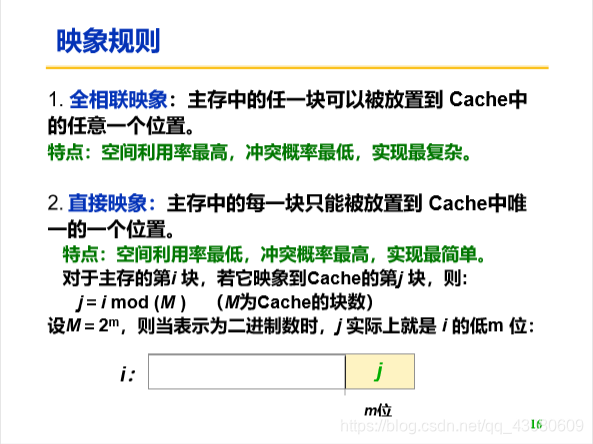

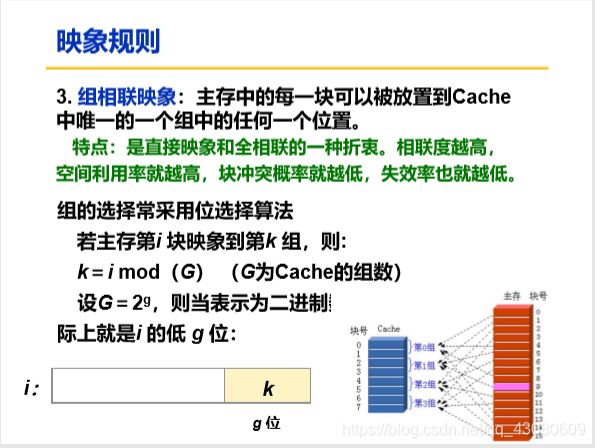

映像规则

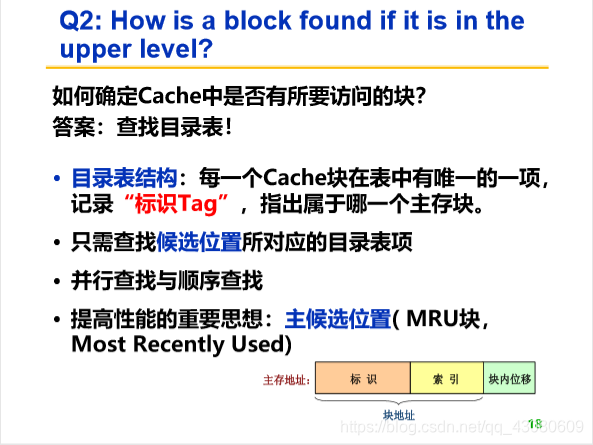

查找算法

其中 tag 是块标记，index是组标记。index的位数表示分组数，tag 的位数表示相联度。
直接映像候选位置1个，全相联M个，n路组相联n个。 查找时只需比较标识tag，索引index 无需比较。

替换算法： Random、LRU、FIFO

对于直接映射：位置唯一，缺失必须替换对应位置的页。不需要替换算法。
对于全相连和n块组相连：随机，LRU，先入先出。具体方法见操作系统。

写策略：写直达与写回， 按写分配与不按写分配

写策略：写访问会导致Cache与主存的内容不一致，为保证正确性，主存的内容也需要更新。
写直达法：写操作不仅把数据写入Cache中的块，还直接写入主存中。
写回法：写操作只写Cache，只当相应的块要换出时才写回主存中。

按写分配：写失效时，先把所写单元所在的块调入 Cache，再行写入。即要写的数据在Cache中。 写回法常用按写分配的方法。
不按写分配：写失效时，只写到主存中，不将相应 的块调入Cache。 写直达法常用不按写分配的方法。

写缓存Write Buffer P219

写缓冲原因：在写直达法中，因为速度较慢CPU必须等待，直到写操作结束（CPU写停顿）。因此通过buffer解决，CPU把数据写入buffer就继续运行。
为什么不用reg：写操作可能是爆发性的。
RAW冲突是否会发生：会，内存与Cache的数据不一致时buffer排空。

平均访存时间= 命中时间+不命中率*不命中开销

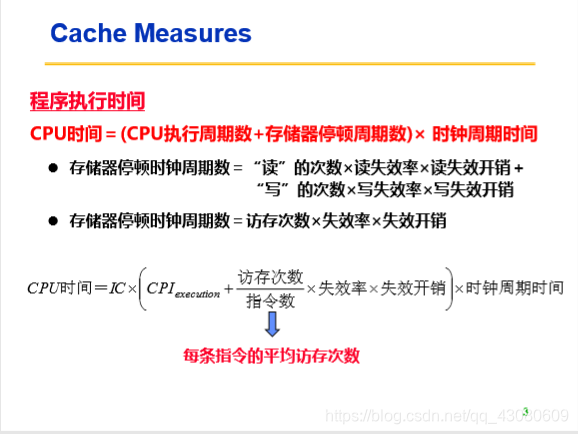

程序执行时间

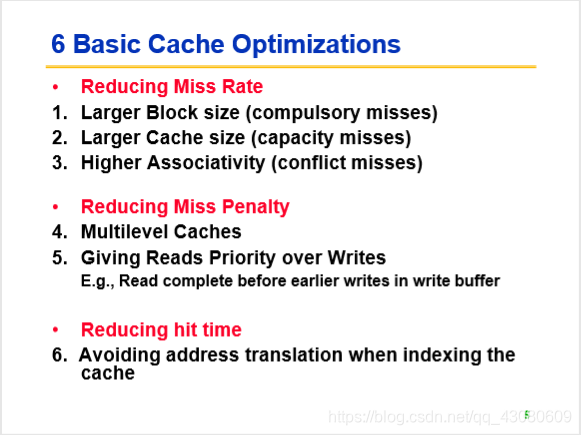

Cache优化策略 P207 P225

cache优化从平均访问时间公式中的的三个要素入手：
1.降低不命中率： 更大的块、更大的Cache、更高的相联度。
2.减少不命中开销： 两级Cache、使读不命中优先于写。
3. 减少命中时间： 使Cache进行索引时不进行地址转换。

两级cache 的好处 P216

两级Cache： 为了解决CPU和存储器之间性能差距越来越大的问题，当一级Cache不能满足要求时，可以在原有 Cache和存储器之间增设一级。
平均访问时间= Hit timeL1+ Miss rateL1x (Hit timeL2+ Miss rateL2x Miss penaltyL2)

Cache不命中的三种原因：强制、容量与冲突 P209

相关结论：
1.相联度越高，冲突不命中就越少；
2.强制性不命中和容量不命中不受相联度的影响；
3.强制性不命中不受Cache容量的影响，容量不命中随着容量增加而减少，当Cache总容量不变时， 冲突不命中随着容量增加而增加（块数减少）。
4.容量不命中除了增大Cache以外别无他法。
5.三种冲突中，强制性不命中率最小，冲突不命中最容易解决（全相联）。

更大的块将导致更大的Miss Penalty例题

问题：
假定存储系统在延迟20个时钟周期后，每2个时钟周期能送出16个字节。即经过22个时钟周期，可提供16字节；经过 24个时钟周期，可提供32字节；依此类推。命中时间与块大小无关，为1个时钟周期，分别计算下列各种容量的Cache的 平均访问时间。

1. 块大小为32字节，Cache容量为1KB，不命中率为10%；
2. 块大小为64字节，Cache容量为4KB，不命中率为5%；
   答案：
   1 + （（32/16）* 2 + 20）* 10% = 3.4个时钟周期
   1+（（64/16）* 2 + 20）* 5% = 2.4个时钟周期

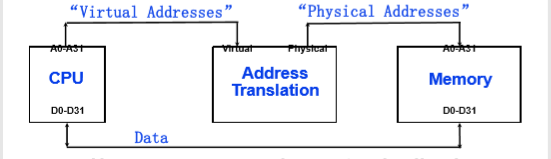

虚存空间P232

虚存由主存和辅存构成，通过必须的软件（页表机制）和硬件（地址转换）支持，使得cpu访 问的存储器可以有主存的速度和辅存的容量。 虚存分为页式和段式。

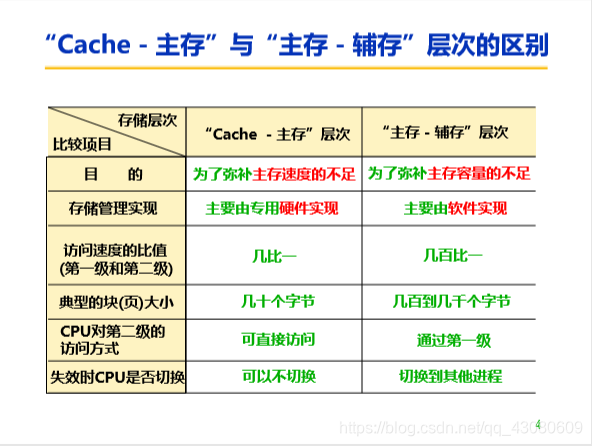

Cache和虚存的区别

1.cache缺失靠硬件弥补，虚存缺失靠软件（操作系统）
2. 指令中的地址长度决定了虚存大小，cache大小与之没有关系。
3. cache是为了缓解CPU和主存之间的速度问题， 虚存是为了缓解主存容量不足问题。

页表计算

问题：
32位虚地址空间（按照字节寻址），每页4KB，页表每项4字节(32bit)，页表大小是？
答案：
页表有 2^32B / 2^12B 个项，每项大小是4B。 所以页表总大小为两者积=4MB。 每个进程都要有自己的页表，每个页表要4MB，页表可能太多无法装入内存（页表存在内存中 ），所以有了二级页表。

TLB地址变换后备缓存（快表）

TLB：是一个专用的高速缓冲器，用于存放近期经常使用的页表项。根据局部性原理，可提升对存储器 的访问速度。（传统查找页表的方法需要对主存进行二次查找）
项由两部分构成：标识和数据。
