【Unity ShaderGraph】人物模型贴图效果，轮廓光/边缘光效果（小白学习版记录）

轮廓光/边缘光效果

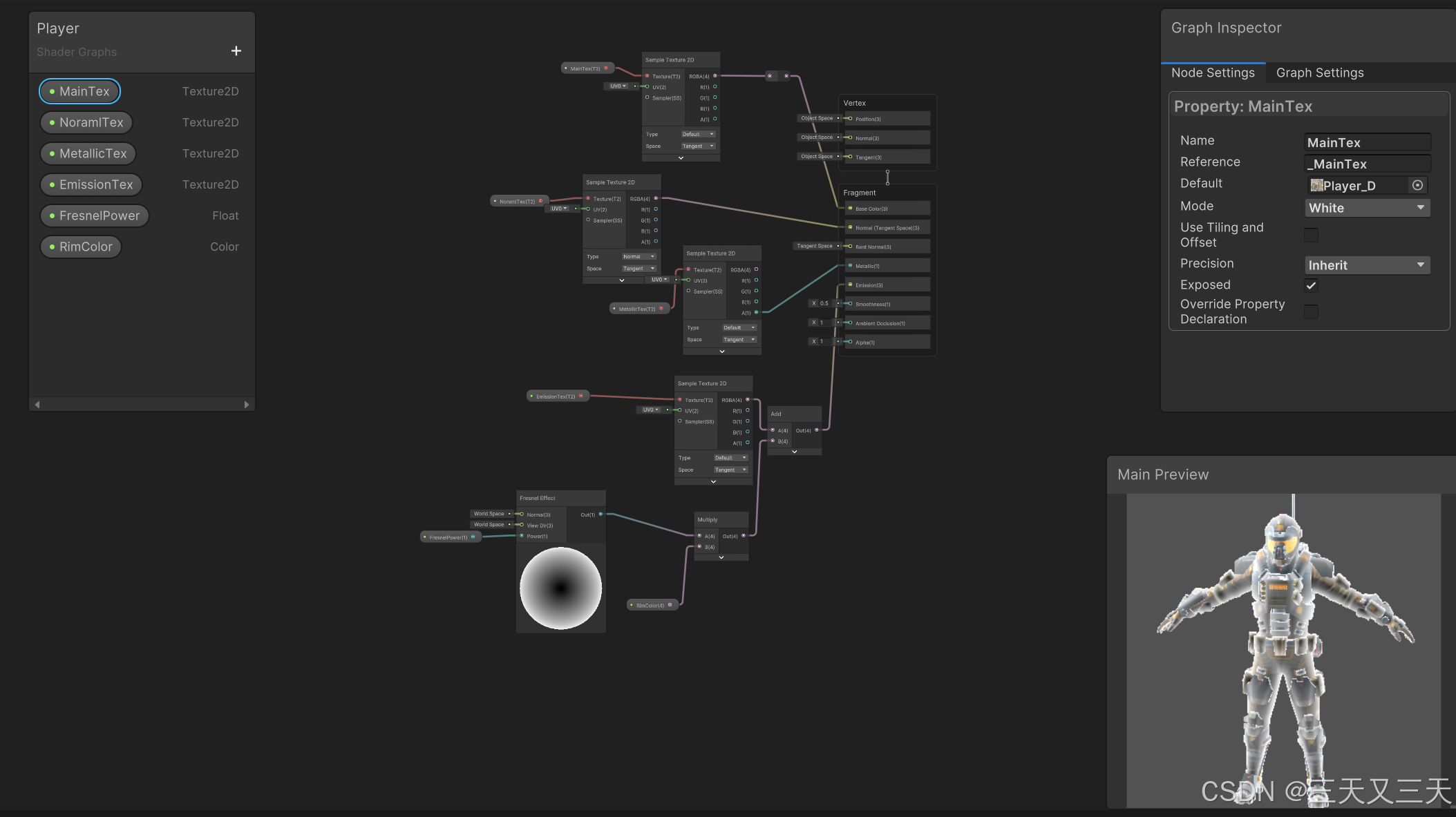

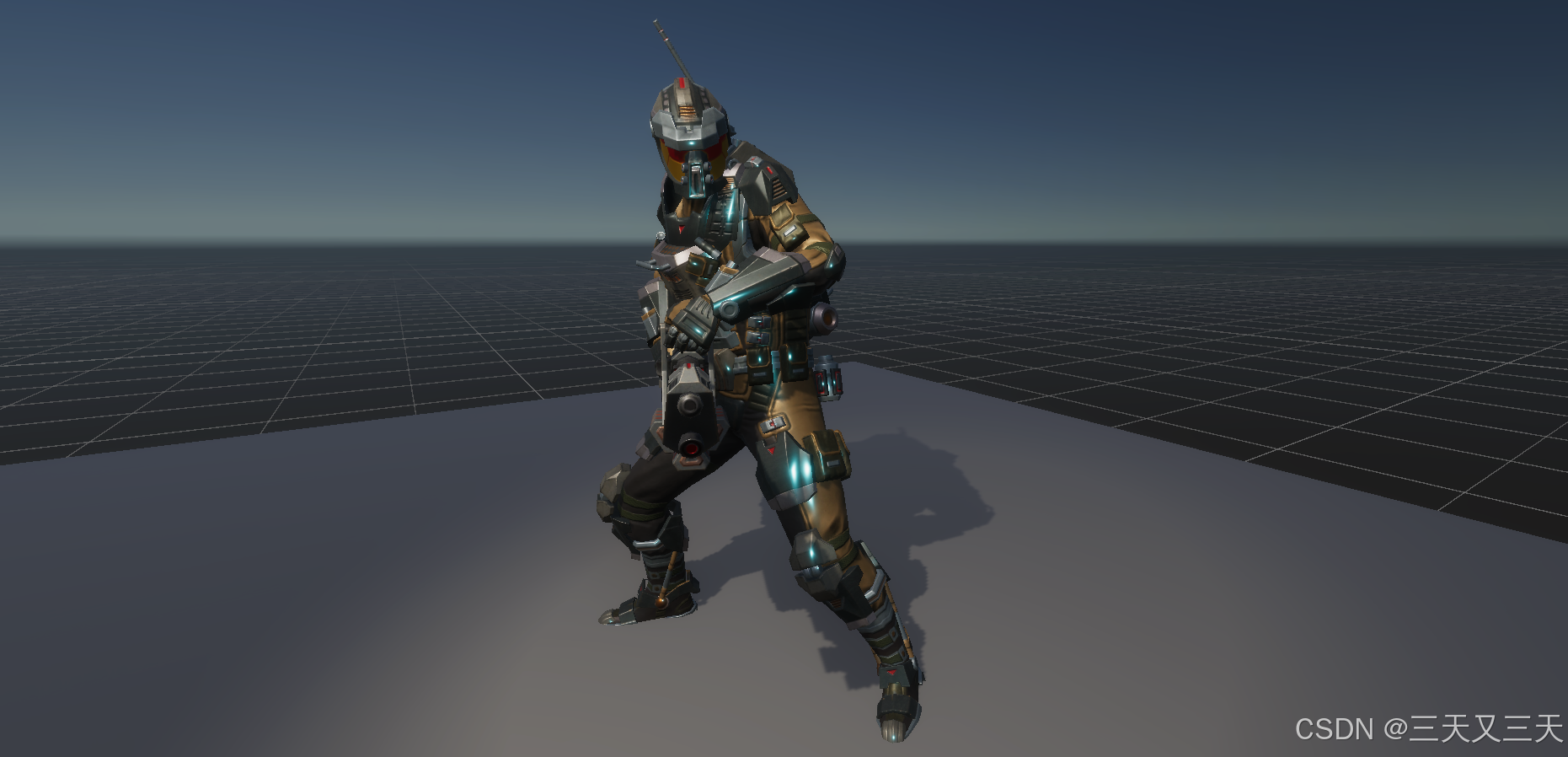

效果展示

实现过程

创建贴图

1、如何创建一个贴图并且可以实现在属性面板可视化以及修改呢？

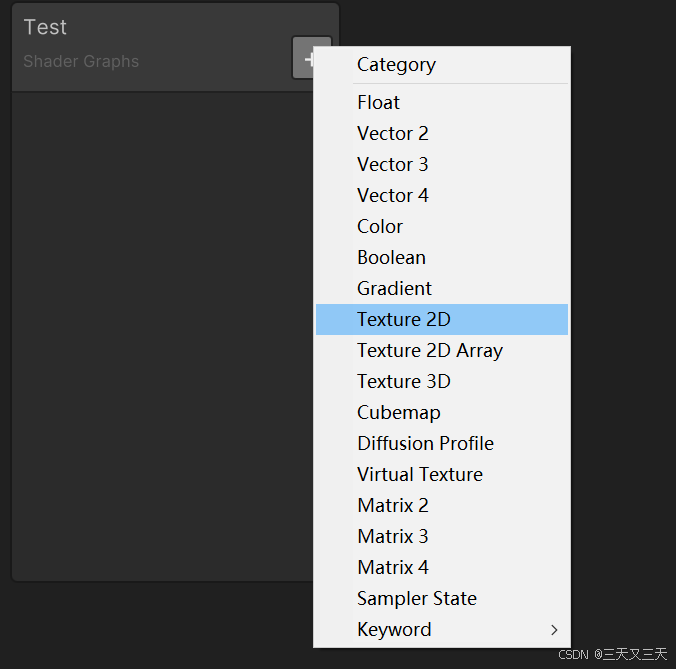

首先，在属性面板创建一个Texture2D类型的参数，如下图所示：

我们这里将其命名为：MainTex
点击MainTex属性框，我们可以看到右侧Graph Inspector检视面板上可以看到该参数的相关信息，我们在红框内选择一个需要的贴图填入。

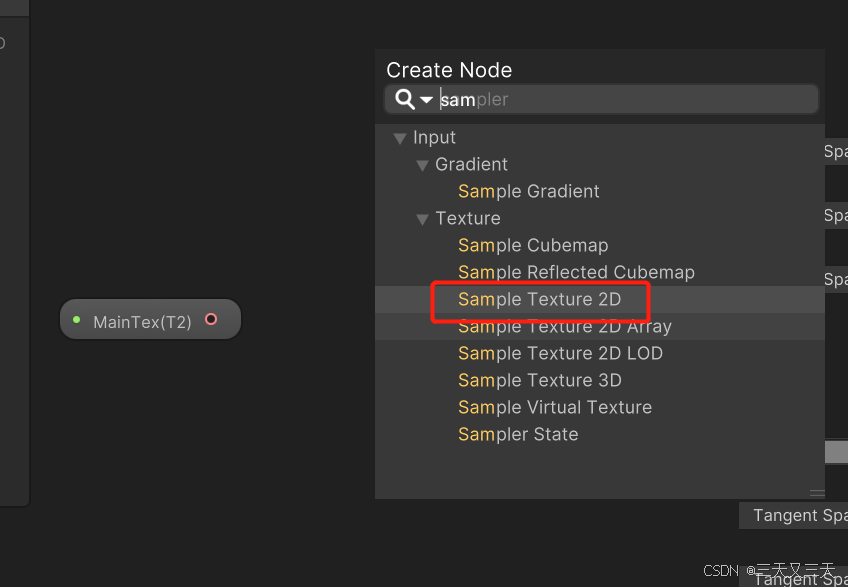

然后我们将该属性拖入到进来，在面板空格处点敲击空格键，出现以下创建节点（Create Node）功能，我们创建一个该节点

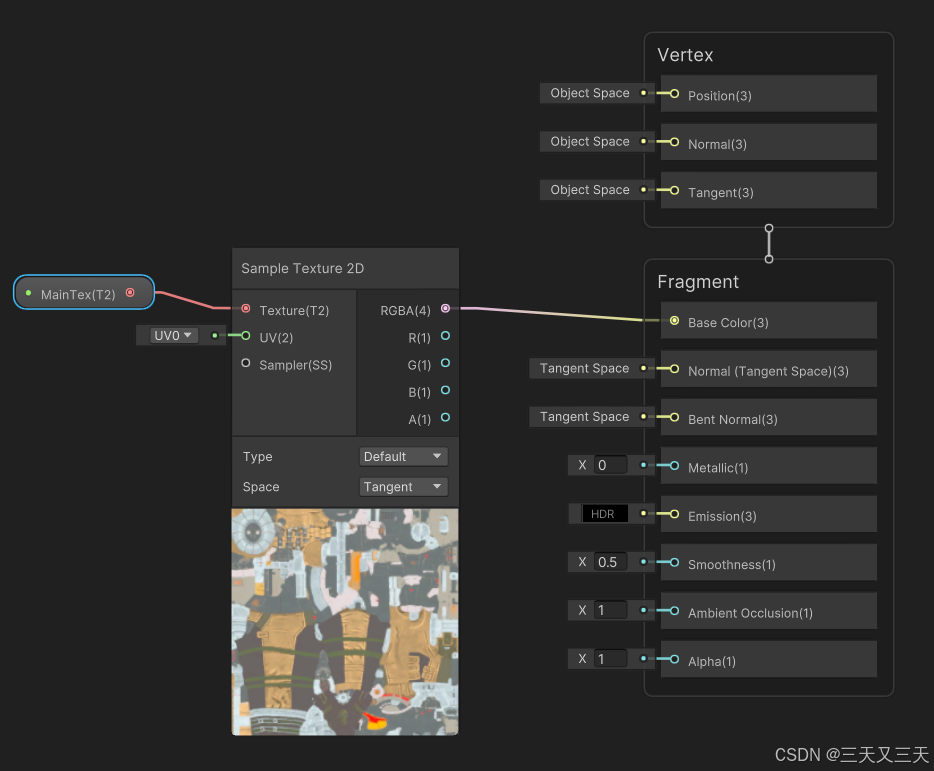

按照下图所示将参数与节点相连接，得到图片的输出效果

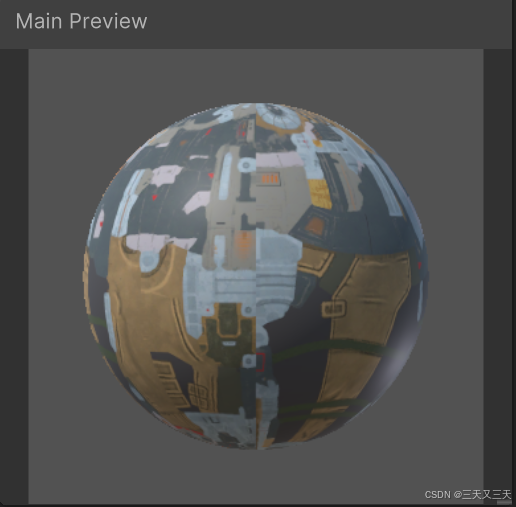

此时，右侧Main Preview视图可以看到更新后的结果

最后进行效果的对比：

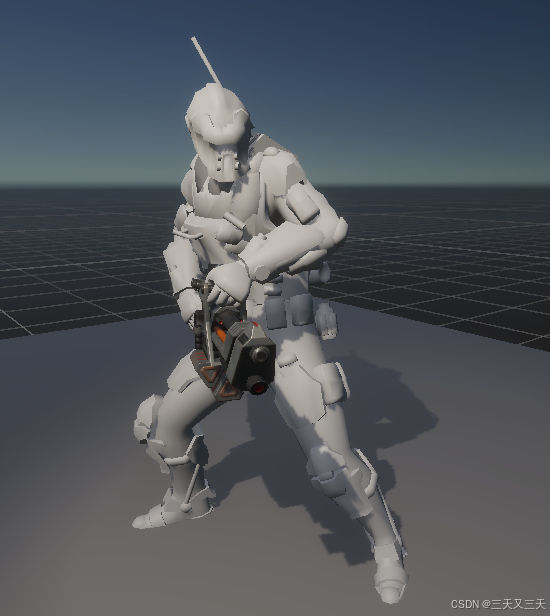

原模型效果：

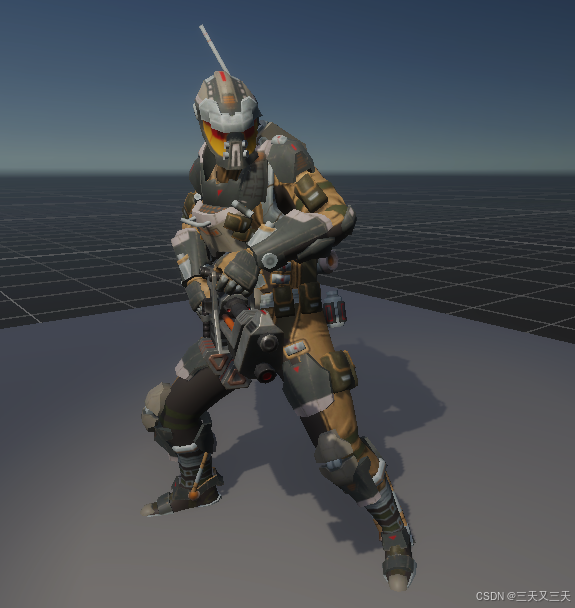

增加贴图效果后：

这样就完成了一个贴图类型的添加~

最后在Unity材质的检视面板可以看到：

菲涅尔效果

Fresnel Effect 节点
1、概念：
菲涅尔效应 (Fresnel Effect) 是根据视角不同而在表面上产生不同反射率（接近掠射角时的反射光增多）的效果。Fresnel Effect 节点通过计算表面法线和视图方向之间的角度来模拟这一点。该角度越宽，返回值越大。这种效果通常用于实现在许多艺术风格中很常见的边缘光照。
掠射角:指的是投射线与晶体面之间的夹角，在X射线衍射中有所应用。如在特定的掠射角下，入射x射线的波长一定，才能产生x射线的衍射。即X射线衍射产生的必要条件----布拉格方程。（即：入射角的余角）

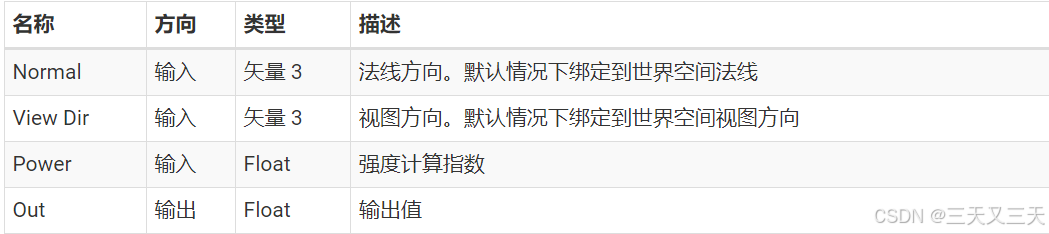

2、参数与节点

Shader颜色相乘与相加的区别

1、颜色的rgb的每个值都是[0,1]的，颜色值相乘必然会使颜色值减小（物体更暗），相加必然会使颜色值增加更加接近1（物体更亮）。
2、在计算光照反射时，经过物体材质的反射，光的颜色必然是经过削弱的，所以在计算光照反射时用颜色值相乘。
而在计算贴图采样颜色和环境光颜色时，也用了颜色值相乘，这是因为这时候计算的是两个颜色值的混合。在现实生活中，把很多不同颜色的颜料混合在一起时，他们的颜色最后会变为黑色。这说明他们的颜色值都是越来越小的，rgb值越来越趋近于0，所以才会变成黑色。所以在计算两个颜色值的混合时用颜色相乘。
4、颜色相加，在最后返回像素颜色的时候，用的时环境光颜色和漫反射颜色、高光反射颜色相加。这是因为不同类型的光照计算必然是要让物体变亮的（即颜色值增加），所以在计算各种不同的光照效果叠加时应用颜色值相加。

细节注意

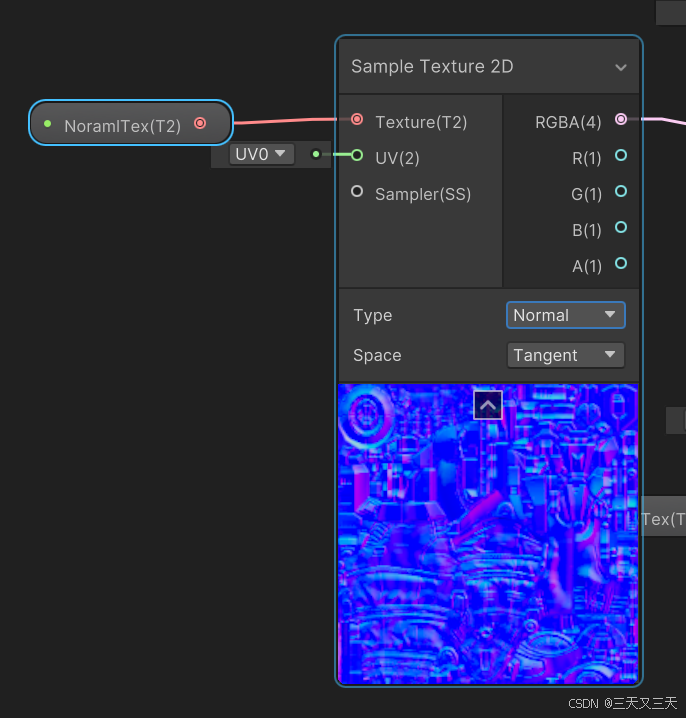

1、法线贴图的使用
法线贴图使用的时候，需要额外修改参数 Type = Normal 类型，若不设置，则该参数无法正常显示

疑惑

1、菲涅尔效果
菲涅尔效果参数（Power），根据视频教程内应该在0-1的区间浮动，但是设置后没有任何的效果，在设置为-1.4左右时，在场景中看到对应效果，具体原因没有研究明确，望各位大佬看到后指点一二~
