SCL3300三轴倾角计

特性
3轴测量
带加速度输出和角度输出
-40℃~125℃
3.0V~3.6V工作电压
SPI接口
0.001°/√Hz的噪声

1. 介绍

这篇文档介绍了SCL3300-D01的最基本的技术参数，包括性能参数、SPI接口参数、寄存器详情、电气特性和应用信息。

2. 性能参数

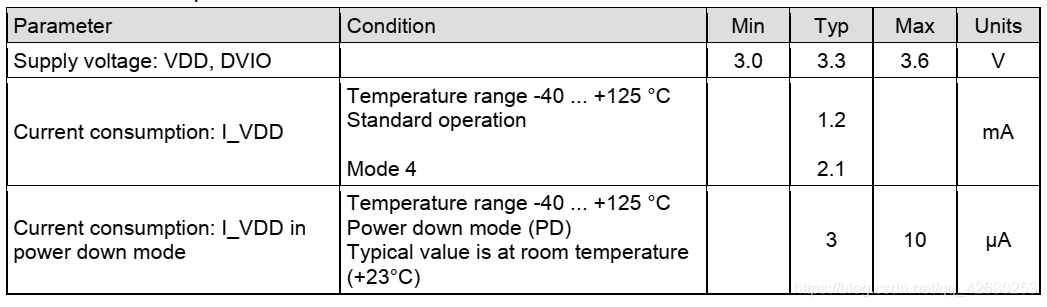

  1. 通用参数
    模拟电压参数参考电压为AVSS，数字电压参考电压为DVSS
    在这里插入图片描述

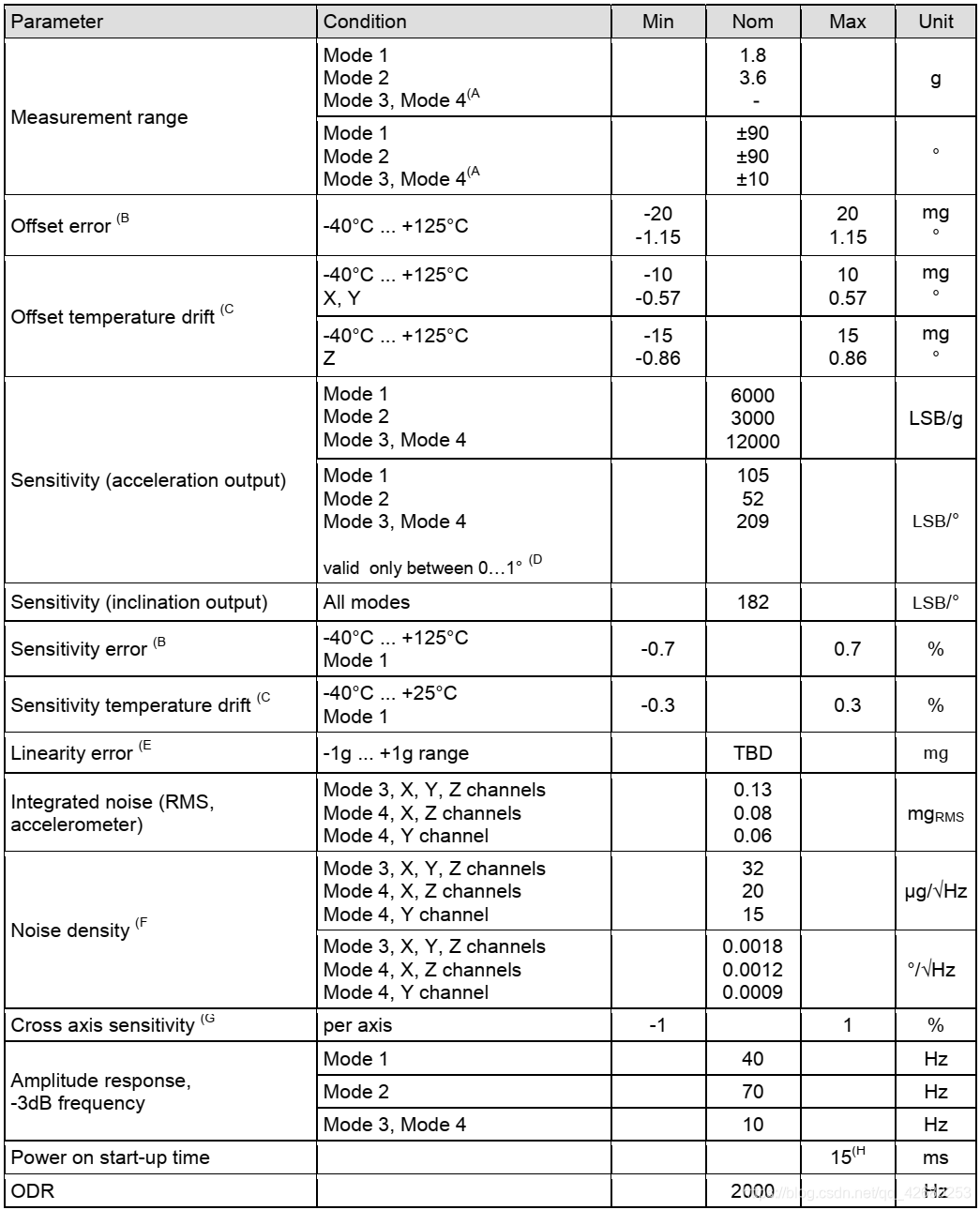

  2. 性能参数
    VDD=3.3V， 室温=23℃，g=9.819m/s2
    在这里插入图片描述

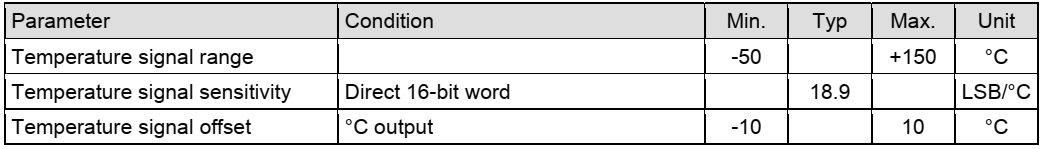

  3. 温度传感器性能参数
    在这里插入图片描述
    传递函数：
    temp [℃] = -273 + （TEMP /18.9）
    TEMP是温度寄存器的输出（十进制格式）
  4. 最大绝对值
    在这里插入图片描述
  5. 管脚描述
