【8086汇编】操作显存数据

最新推荐文章于 2024-08-21 22:56:56 发布
原创 最新推荐文章于 2024-08-21 22:56:56 发布 · 377 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#汇编

博客围绕汇编语言展开，介绍了显示原理、显示缓冲区的结构，阐述了显示的“直接”方式，给出了相关代码，并进行了debug验证，属于信息技术领域的汇编知识内容。

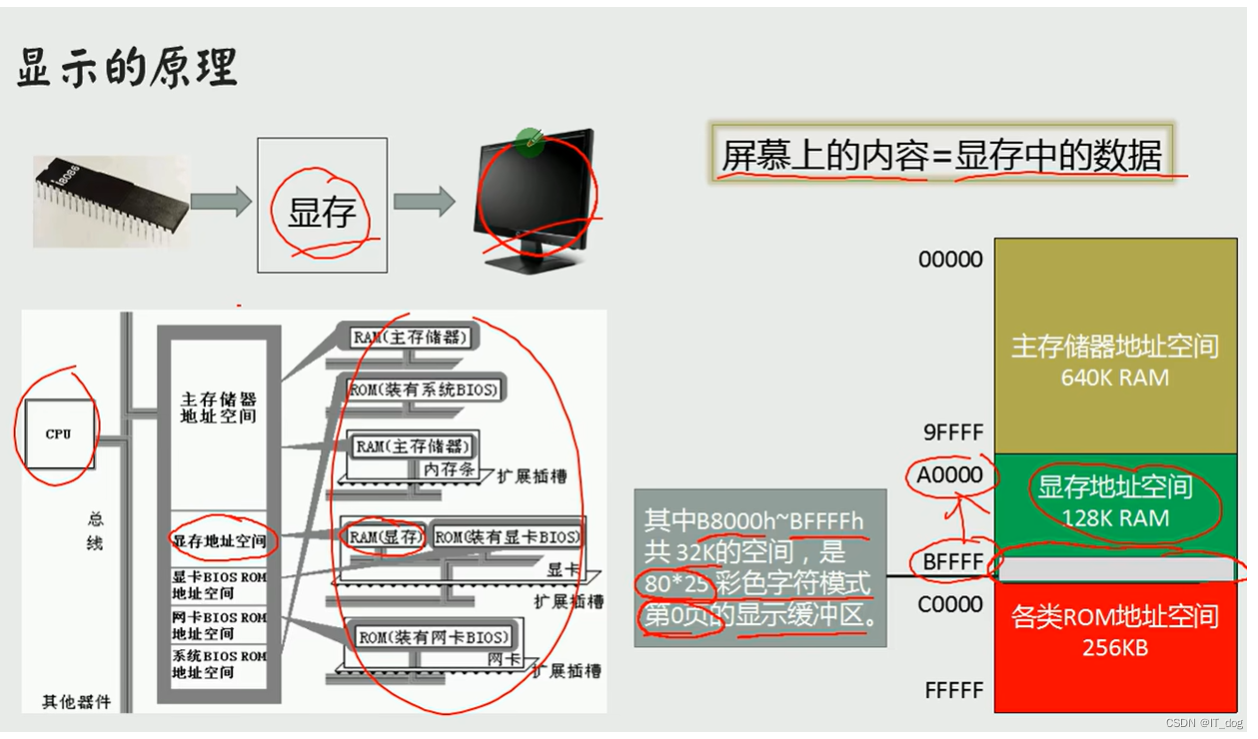

1.显示原理

在这里插入图片描述

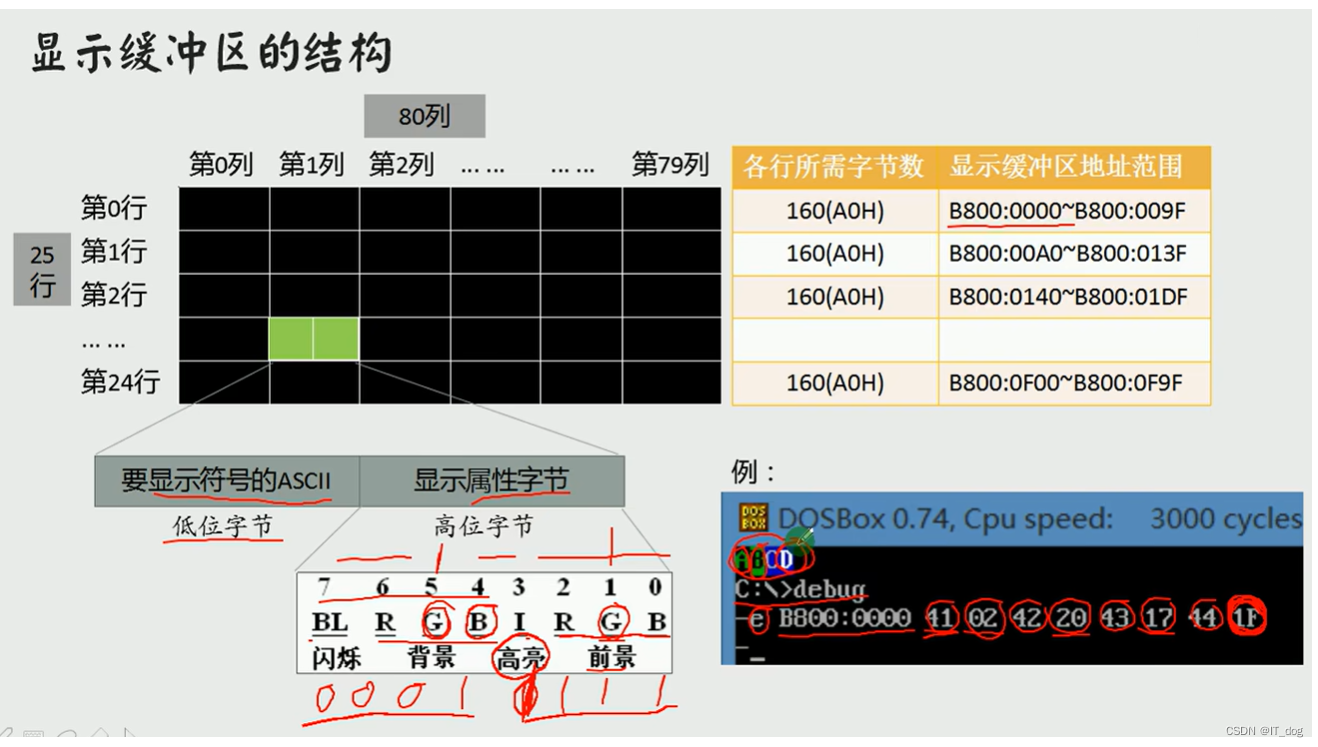

2.显示缓冲区的结构

在这里插入图片描述

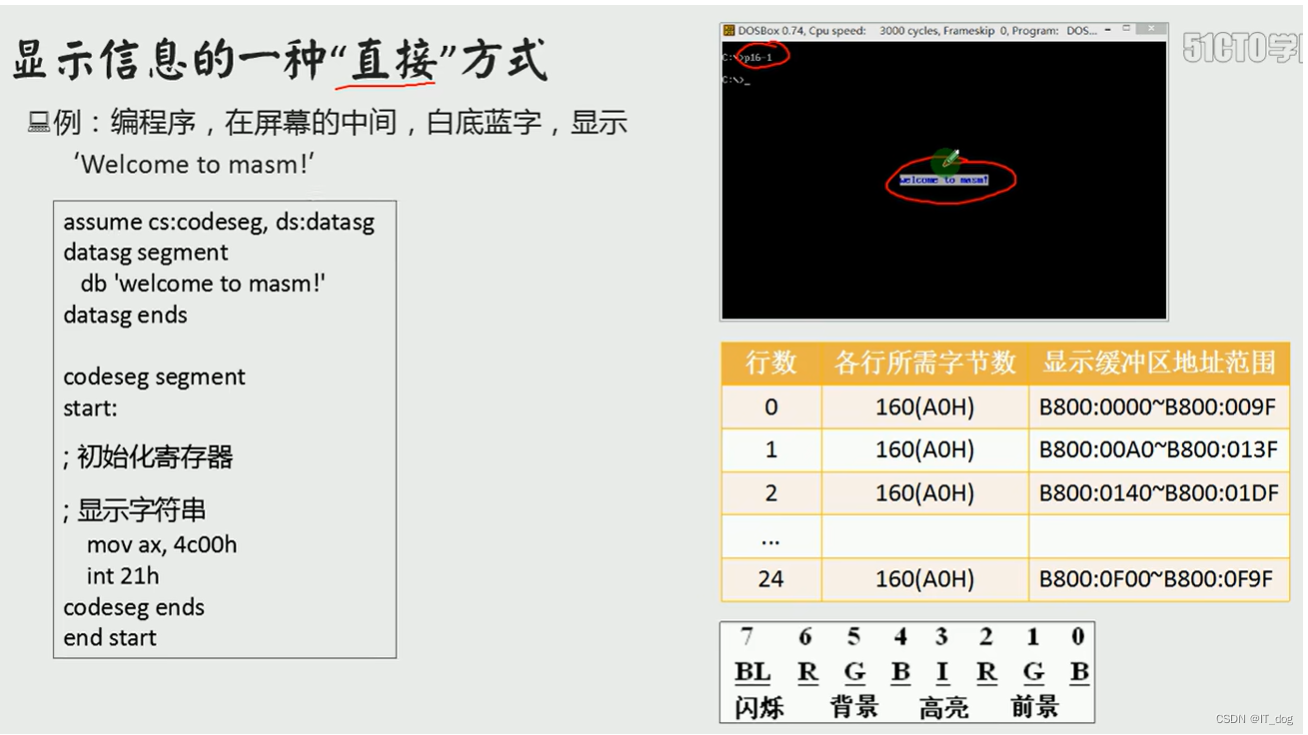

3.显示的“直接”方式

在这里插入图片描述

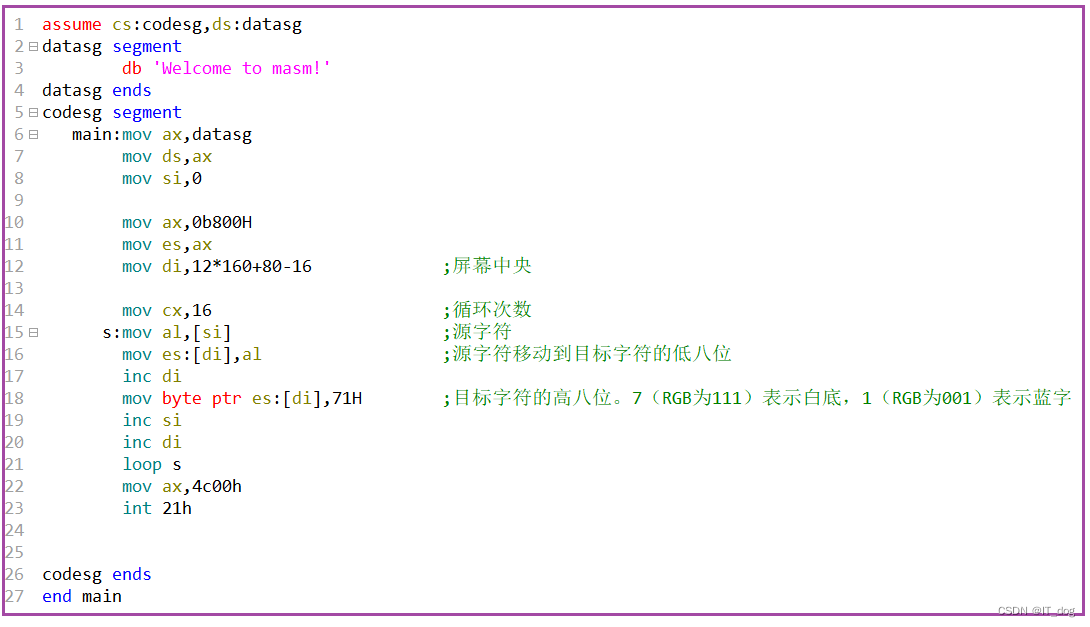

4.代码

在这里插入图片描述

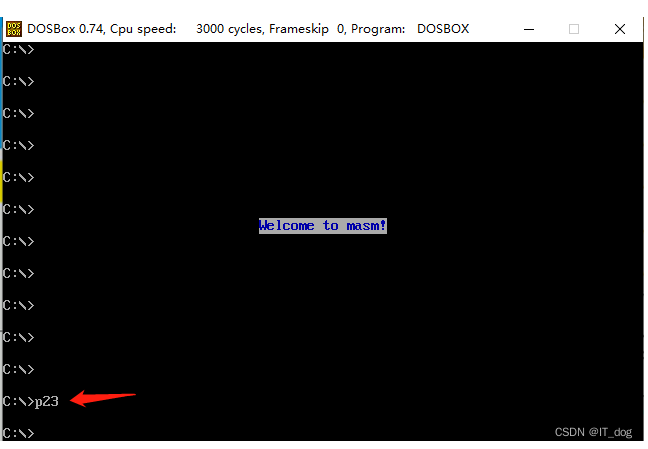

5.debug验证

在这里插入图片描述
