Verilog实现---1/x任意整数分频器通用代码

1.偶数分频

对于占空比为50%，分频系数为N的偶数分频，其核心思想是使用计数范围为[0, (N/2)-1]的计数器，每当计数器计到最大值时输出时钟翻转一次，其余时间保持不变。

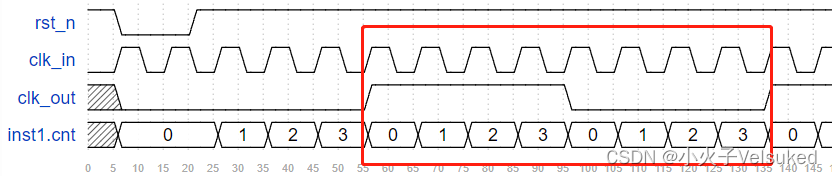

八分频示意图

2.奇数分频

奇数分频比偶数稍微复杂一些，为了实现50%的占空比，需要分别设置上升沿和下降沿触发的计数器，其核心思想是使用计数范围为[0, (N-1)/2]和[0, (N-1)]的计数器，各自输出当前有效沿下的时钟，最后将二者或起来，得到最终输出的时钟信号。

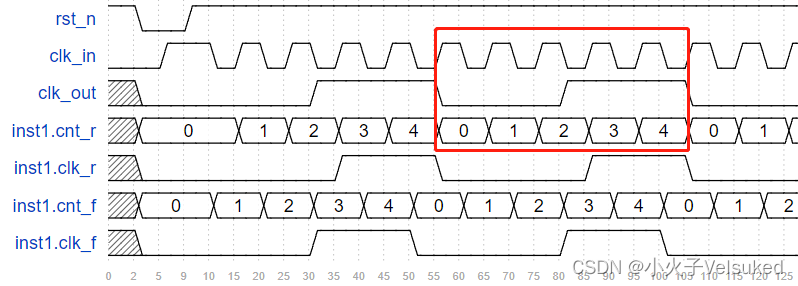

五分频示意图

3.代码文件说明

分频器的代码并不难，网上多数是奇偶分频分开写的代码，按照电路结构去理解，分频器分为奇偶数两个module是比较理想的。如果把奇偶两个模块写到一个module中，则会导致输出经过较多的逻辑电路，而且每次调用都会用上奇偶分频的全部模块，会浪费很多资源。调用本次代码时，只需例化Div.v，本次代码得到的都是 占空比为50% 的时钟。

名字	说明
div_even.v	偶数分频module
div_odd.v	奇数分频module
Div.v	例化奇偶分频module的顶层

4.端口说明

仅以Div.v这个module来说明：

名字	类型	说明
fre_div	parameter	分频数
clk	input	输入时钟
rst_n	input	复位
clk_out	output	输出时钟

5.测试&波形

为了进行测试，写了一个TOP文件:

//-----------------------------------------------------------------------------------------------
//  Copyright    :
//  File Name    : TOP
//  Author       : Luk.wj
//  Data         : 2021.10.14
//  Description  : TOP file for test
//-----------------------------------------------------------------------------------------------

module TOP #(
    parameter    fre_div = 4    //frequency division
) (
    input        clk,
    input        rst_n,
    output       clk_out
);

Div#(
    .fre_div   ( fre_div   )
)u1_Div(
    .clk       ( clk       ),
    .rst_n     ( rst_n     ),
    .clk_out   ( clk_out   )
);

endmodule

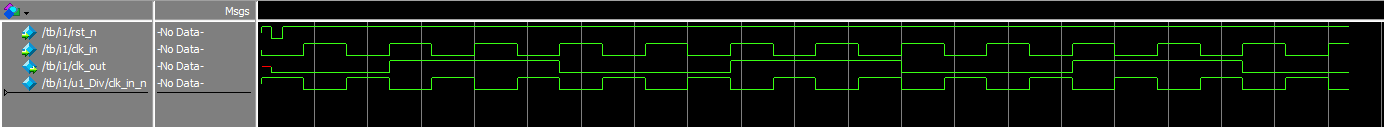

测试中是四分频，波形如下图：

如果需要其他分频数，只需修改传递的参数即可。

6.代码

div_even.v代码：

//-----------------------------------------------------------------------------------------------
//  Copyright    :
//  File Name    : div_even
//  Author       : Luk.wj
//  Data         : 2021.10.13
//  Description  : Even frequency division
//-----------------------------------------------------------------------------------------------

module div_even #(
    parameter    fre_div = 4    //frequency division
) (
    input            clk,
    input            rst_n,
    output reg       clk_out
);

reg  [fre_div/2-1:0]    cnt;

always @(posedge clk or negedge rst_n) begin
   if (!rst_n) begin
       cnt     <= 0;
       clk_out <= 1'b0;
   end
   else if (cnt == (fre_div/2-1)) begin
       cnt     <= 0;
       clk_out <= ~clk_out;
   end
   else
       cnt <= cnt + 1;
end

endmodule

div_odd.v代码：

//-----------------------------------------------------------------------------------------------
//  Copyright    :
//  File Name    : div_odd
//  Author       : Luk.wj
//  Data         : 2021.10.13
//  Description  : Odd numkber frequency division
//-----------------------------------------------------------------------------------------------

module div_odd #(
    parameter    fre_div = 5    //frequency division
) (
    input            clk,
    input            rst_n,
    output           clk_out
);

reg  [(fre_div-1)/2:0]    cnt_p, cnt_n;  //posedge, negedge count
reg  clk_p, clk_n;                       //posedge, negedge generate clock

//====================================================  clk_p unit
always @(posedge clk or negedge rst_n) begin
   if (!rst_n) begin
       cnt_p  <= 0;
       clk_p  <= 1'b0;
   end
   else if (cnt_p == (fre_div-1)/2) begin
       clk_p  <= ~clk_p;
       cnt_p  <= cnt_p + 1;
   end
   else if (cnt_p == (fre_div-1)) begin
       cnt_p  <= 0;
       clk_p  <= ~clk_p;
   end
   else
       cnt_p  <= cnt_p + 1;
end

//====================================================  clk_n unit
always @(negedge clk or negedge rst_n) begin
   if (!rst_n) begin
       cnt_n  <= 0;
       clk_n  <= 1'b0;
   end
   else if (cnt_n == (fre_div-1)/2) begin
       clk_n  <= ~clk_n;
       cnt_n  <= cnt_n + 1;
   end
   else if (cnt_n == (fre_div-1)) begin
       cnt_n  <= 0;
       clk_n  <= ~clk_n;
   end
   else
       cnt_n  <= cnt_n + 1;
end

assign clk_out = clk_p | clk_n;

endmodule

Div.v代码：

//-----------------------------------------------------------------------------------------------
//  Copyright    :
//  File Name    : Div
//  Author       : Luk.wj
//  Data         : 2021.10.14
//  Description  : Any integer frequency division module
//-----------------------------------------------------------------------------------------------

module Div #(
    parameter    fre_div = 4    //frequency division
) (
    input        rst_n,
    input        clk,
    output       clk_out
);

generate
    // Even
    if (fre_div[0] == 1'b0) begin: div
        div_even#(
            .fre_div   ( fre_div   )
        ) u1_div_even(
            .clk       ( clk       ),
            .rst_n     ( rst_n     ),
            .clk_out   ( clk_out   )
        );
    end
    // Odd
    else begin: div
        div_odd#(
            .fre_div   ( fre_div   )
        ) u1_div_odd(
            .clk       ( clk       ),
            .rst_n     ( rst_n     ),
            .clk_out   ( clk_out   )
        );
    end
endgenerate

endmodule
