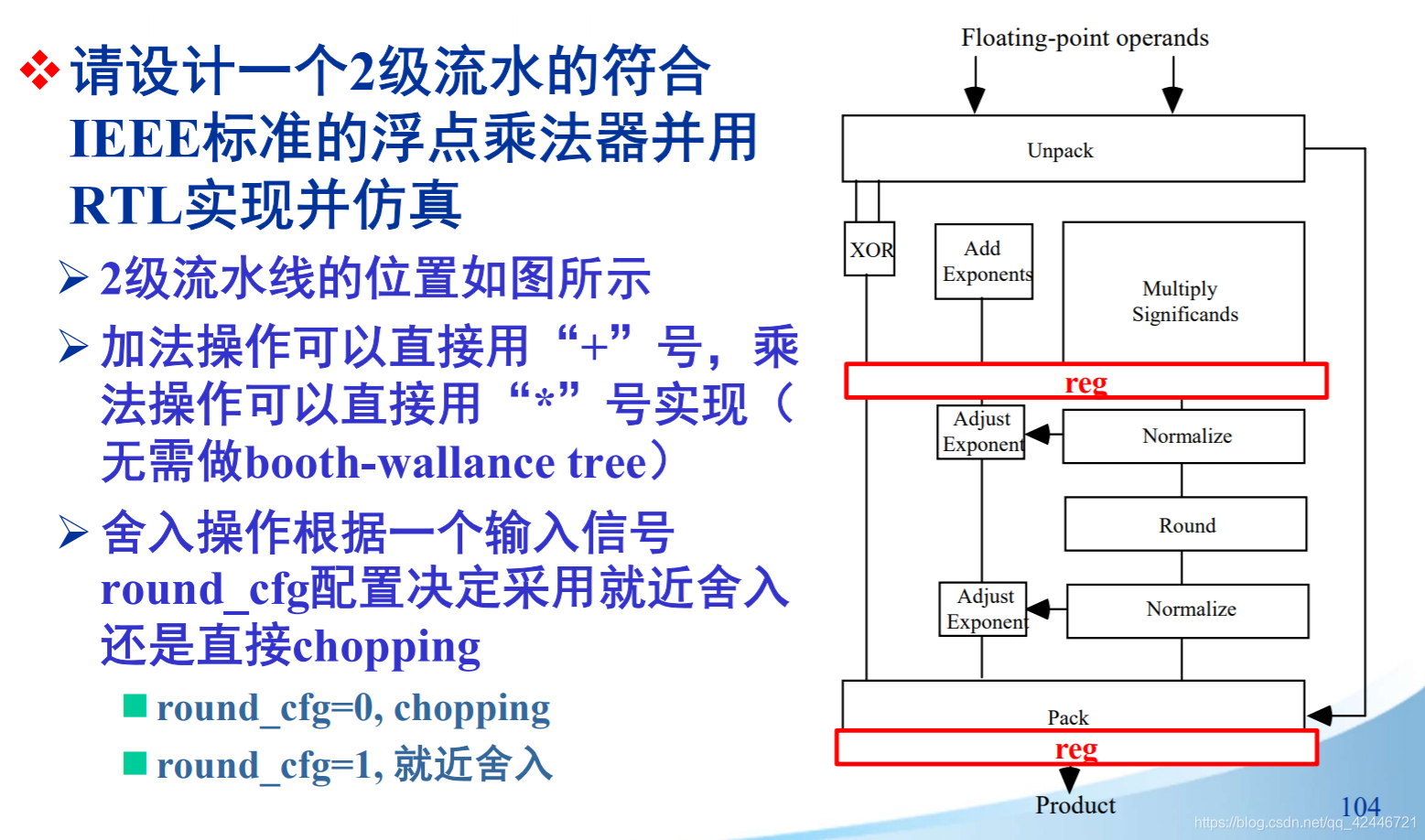

1.实现目标

2.原理说明

首先要懂得单精度浮点的工作原理与如何编码运算的过程，这里给出个参考Blog.
https://blog.youkuaiyun.com/Phoenix_ZengHao/article/details/118760774

3.设计说明

本次设计输入有两个32位单精度浮点数，时钟信号，复位信号，使能信号和round_cfg，输出有结果以及溢出标志；
考虑到阶码可能出现溢出，采用双符号位，将移码转为补码进行运算，再转回移码的策略判断溢出；
同时考虑到尾数为0的不规范的可能性，将特殊处理，将输出全部置为0；
变量类型为reg，无符号类型，但为了实现能进行有符号类型的计算，需要对输入的32位单精度浮点数进行提取.

4.Verilog代码

//-----------------------------------------------------------------------------------------------
//   Copyright         :
//   Author            :        Luk.wj
//   File Name         :        Two-stage pipeline single-precision floating-point multiplier
//   Module Name       :        pipe_float_mul
//   Create            :        2020.11.19
//   Revise            :        2021.12.17
//   Fuction           :        两级流水线的单精度浮点乘法器(IEEE Standard)
//-----------------------------------------------------------------------------------------------

module pipe_float_mul(flout_a,flout_b,clk,en,rst_n,round_cfg,flout_c,overflow);
 input          clk;                        // 时钟信号
 input          en;                         // 使能信号
 input          rst_n;                      // 复位信号
 input          round_cfg;                  // 决定舍入的方法，0采用chopping，1采用就近舍入
 input [31:0]   flout_a;                    // 输入的被乘数
 input [31:0]   flout_b;                    // 输入的乘数
 output reg [31:0]  flout_c;                // 输出运算结果
 output reg [1:0]   overflow;               // 输出溢出标志

 reg            s1, s2;                     // 输入数符号
 reg [7:0]      exp1, exp2;                 // 输入阶码
 reg [23:0]     man1, man2;                 // 输入尾数，多一位，把默认的‘1’加上
 reg            n;                          // 左归阶码
 reg [9:0]      temp1, temp2, temp3;        // 多两位，用于阶码的双符号表示，判断溢出
 reg [47:0]     mul_out_p;                  // 第二级逻辑运算尾数部分

 //-------'s'为符号，'e'为阶码，'m'为尾数------------//
 //第一级逻辑输出
 wire         one_s_out;
 wire [9:0]   one_e_out;
 reg  [47:0]  one_m_out;

 //第一级流水寄存
 reg        one_s_reg;
 reg [9:0]  one_e_reg;
 reg [47:0] one_m_reg;


 //第二级逻辑输出
 reg [1:0]  two_f_out; //溢出
 reg [7:0]  two_e_out;
 reg [22:0] two_m_out;

 //第二级流水寄存
 reg        two_s_reg;
 reg [1:0]  two_f_reg; //溢出
 reg [7:0]  two_e_reg;
 reg [22:0] two_m_reg;

/*---------------提取flout_a 的符号,阶码,尾数---------------------*/
always @(posedge clk or negedge rst_n) begin
   if (!rst_n) begin      //复位，初始化
      s1   <= 1'b0;
      exp1 <= 8'b0;
      man1 <= {1'b1, 23'b0};
   end
   else if (en) begin
      s1   <= flout_a[31];
      exp1 <= flout_a[30:23];
      man1 <= {1'b1, flout_a[22:0]};
   end
end

/*---------------提取flout_b 的符号,阶码,尾数---------------------*/
always @(posedge clk or negedge rst_n) begin
   if (!rst_n) begin      //复位，初始化
      s2   <= 1'b0;
      exp2 <= 8'b0;
      man2 <= {1'b1, 23'b0};
   end
   else if (en) begin
      s2   <= flout_b[31];
      exp2 <= flout_b[30:23];
      man2 <= {1'b1, flout_b[22:0]};
   end
end

/*--------------------第一级逻辑运算---------------------------------*/
//符号位
assign one_s_out = s1 ^ s2;   //输入符号异或

//尾数相乘
always@(*) begin
   if (man1 == 24'b10000000000_0000000000000)
	   one_m_out = 48'b0;
	else if (man2 == 24'b10000000000_0000000000000)
	   one_m_out = 48'b0;
	else
	   one_m_out = man1 * man2;  //48位
end

//阶码相加,阶码是移码,移码是符号位取反的补码
always@(*) begin
   //把阶码的移码形式变为补码形式，并且转成双符号位格式,00为正,11为负
   if (exp1[7] == 1)
      temp1 = {2'b00, 1'b0, exp1[6:0]};
   else
	   temp1 = {2'b11, 1'b1, exp1[6:0]};
   if (exp2[7] == 1)
      temp2 = {2'b00, 1'b0, exp2[6:0]};
   else
	   temp2 = {2'b11, 1'b1, exp2[6:0]};
end

//阶码以双符号补码的形式相加计算
assign one_e_out[9:0] = temp1[9:0] + temp2[9:0];

/*--------------------第一级流水寄存---------------------------------*/
always@(posedge clk or negedge rst_n) begin
   if (!rst_n) begin
       one_s_reg <= 1'b0;
	   one_e_reg <= 10'b0;
	   one_m_reg <= 48'b0;
   end
   else begin
       one_s_reg <= one_s_out;
	   one_e_reg <= one_e_out;
	   one_m_reg <= one_m_out;
   end
end

/*--------------------第二级逻辑运算---------------------------------*/
//尾数规范化及舍入处理，溢出判断
always@(*) begin
   if (one_m_reg == 48'b0) begin  // 处理特殊值
       two_m_out =  23'b0;
       n  =  1'b0;
   end
	else begin
		if (one_m_reg[47] == 1) begin
		    n  = 1'b1;                    // 左归码为1
			 mul_out_p = one_m_reg >> 1;  // 右移一位
	   end
	   else begin
			 n   = 1'b0;                  // 左归码为0
			 mul_out_p = one_m_reg;       // 不需要右移
	   end
	   if (round_cfg == 1) begin          // 0采用chopping，1采用就近舍入
		   if (mul_out_p[22] == 1)
			    two_m_out[22:0] = mul_out_p[45:23] + 1'b1;
			else
			    two_m_out[22:0] = mul_out_p[45:23];
	   end
		else
         two_m_out[22:0] = mul_out_p[45:23];
   end
   // 双符号的定义，01为上溢，10为下溢，符号相同无溢出
   temp3 = one_e_reg[9:0] + n + 1'b1;  // 加上左归阶码,因为补码与移码的转换是-128，而IEEE是-127，故加上1
	if (temp3[9:8] == 2'b01)
        two_f_out = 2'b01; //阶码上溢
   else if (temp3[9:8] == 2'b10)
	    two_f_out = 2'b10; //阶码下溢
   else
	    two_f_out = 2'b00; //无溢出
	//输出补码转回移码
   case(temp3[7])
     1'b1 :  two_e_out = {1'b0,temp3[6:0]};
     1'b0 :  two_e_out = {1'b1,temp3[6:0]};
   endcase
end

/*-------------------第二级流水寄存------------------------------------*/
always@(posedge clk or negedge rst_n) begin
   if (!rst_n) begin
       two_s_reg <= 1'b0;
	   two_e_reg <= 8'b0;
	   two_m_reg <= 23'b0;
	   two_f_reg <= 2'b0;
   end
   else if ((two_m_out == 0) && (two_e_out == 0)) begin   //特殊值处理
	   two_s_reg <= 1'b0;
	   two_e_reg <= 8'b0;
	   two_m_reg <= 23'b0;
	   two_f_reg <= 2'b0;
	end
   else begin
       two_s_reg <= one_s_reg;
       two_f_reg <= two_f_out;
       two_e_reg <= two_e_out;
       two_m_reg <= two_m_out;
	end
end

//输出结果
always@(*) begin
	  flout_c  = {two_s_reg, two_e_reg[7:0], two_m_reg[22:0]};
	  overflow = two_f_reg;
end

endmodule

testbench获取：
链接：https://pan.baidu.com/s/1g_uojRbkZFyta02Tt-Bydg
提取码：2i9b
