Quartus II和Modelsim的联合仿真

自动生成testbench模板

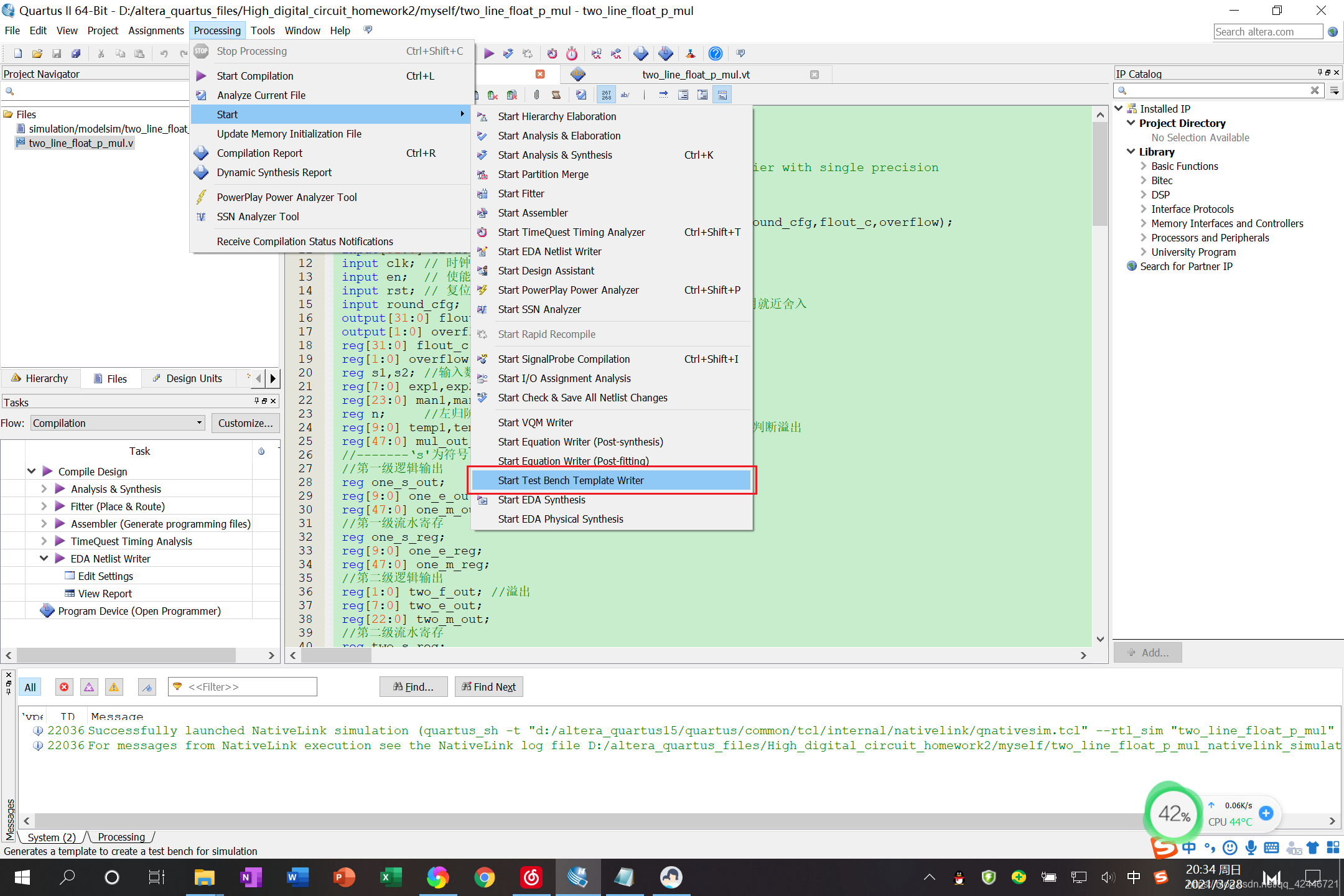

当写完HDL代码后，先编译，编译通过后，如下图操作，就可以自动生成testbench模板

生成的tb文件在工程文件夹simulation -> modelsim 文件夹下面的xxx.vt

联合仿真

编写完tb文件后，需要做些设置才能调用modelsim
第一步：点击Assignment -> Settings

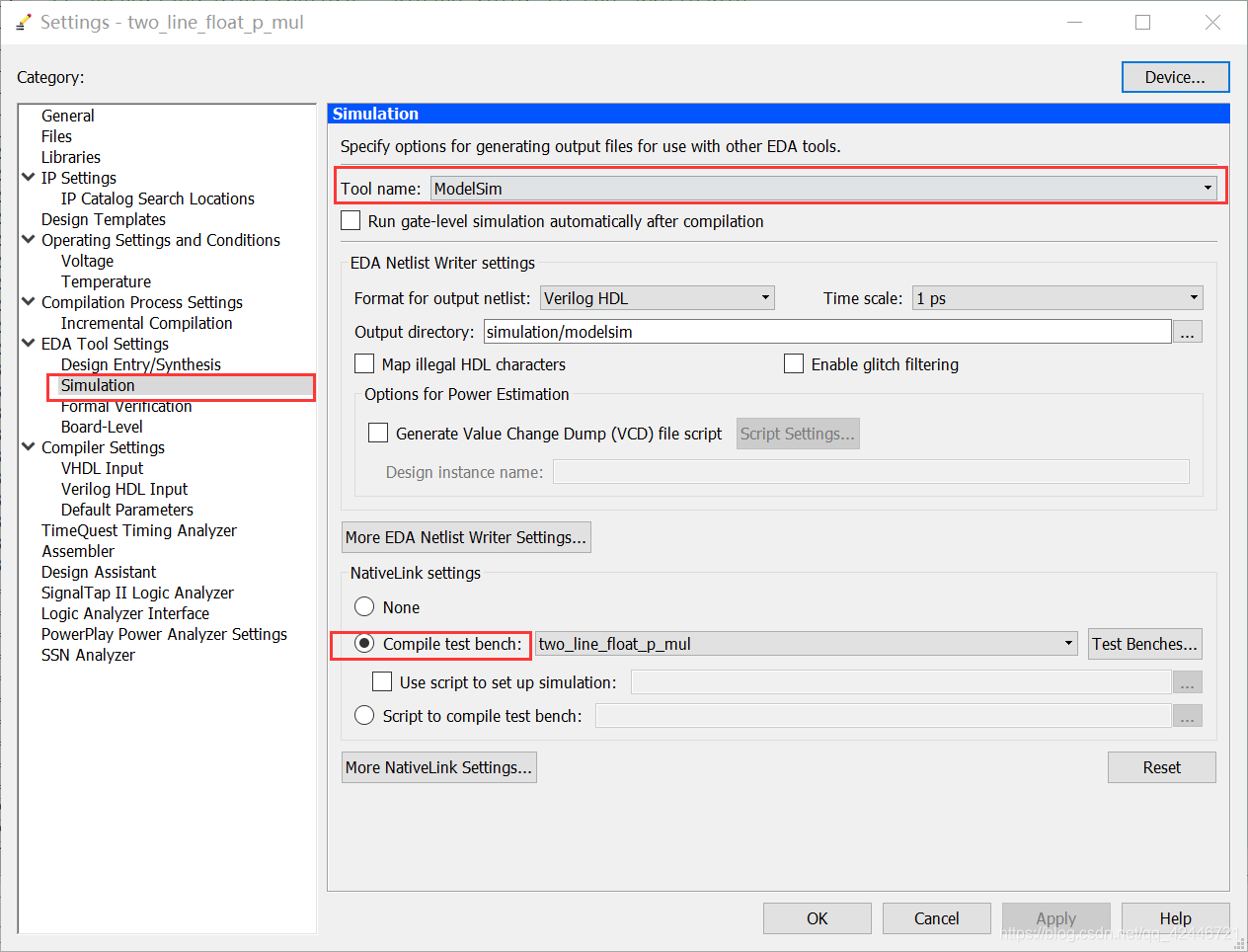

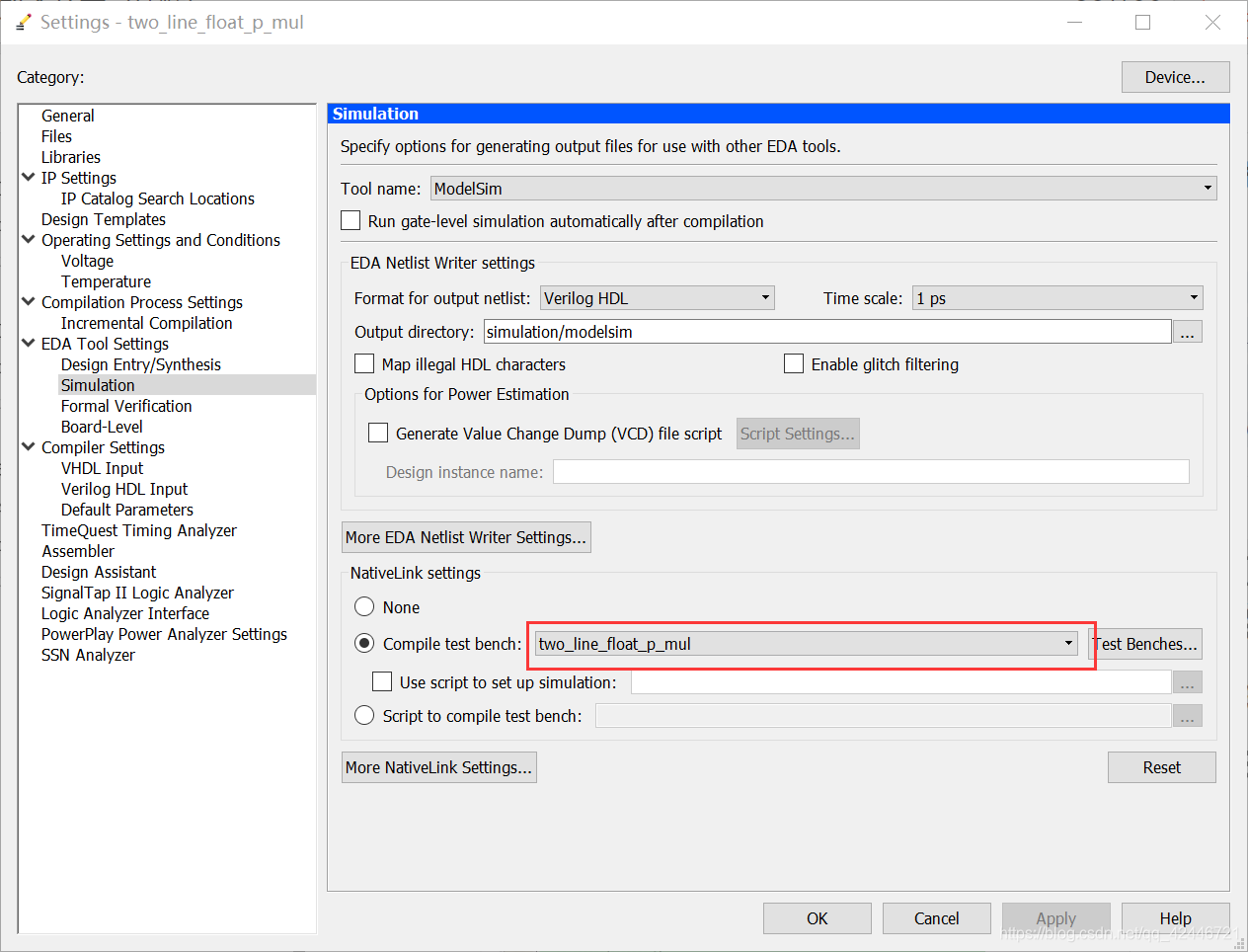

第二步：如图红框设置

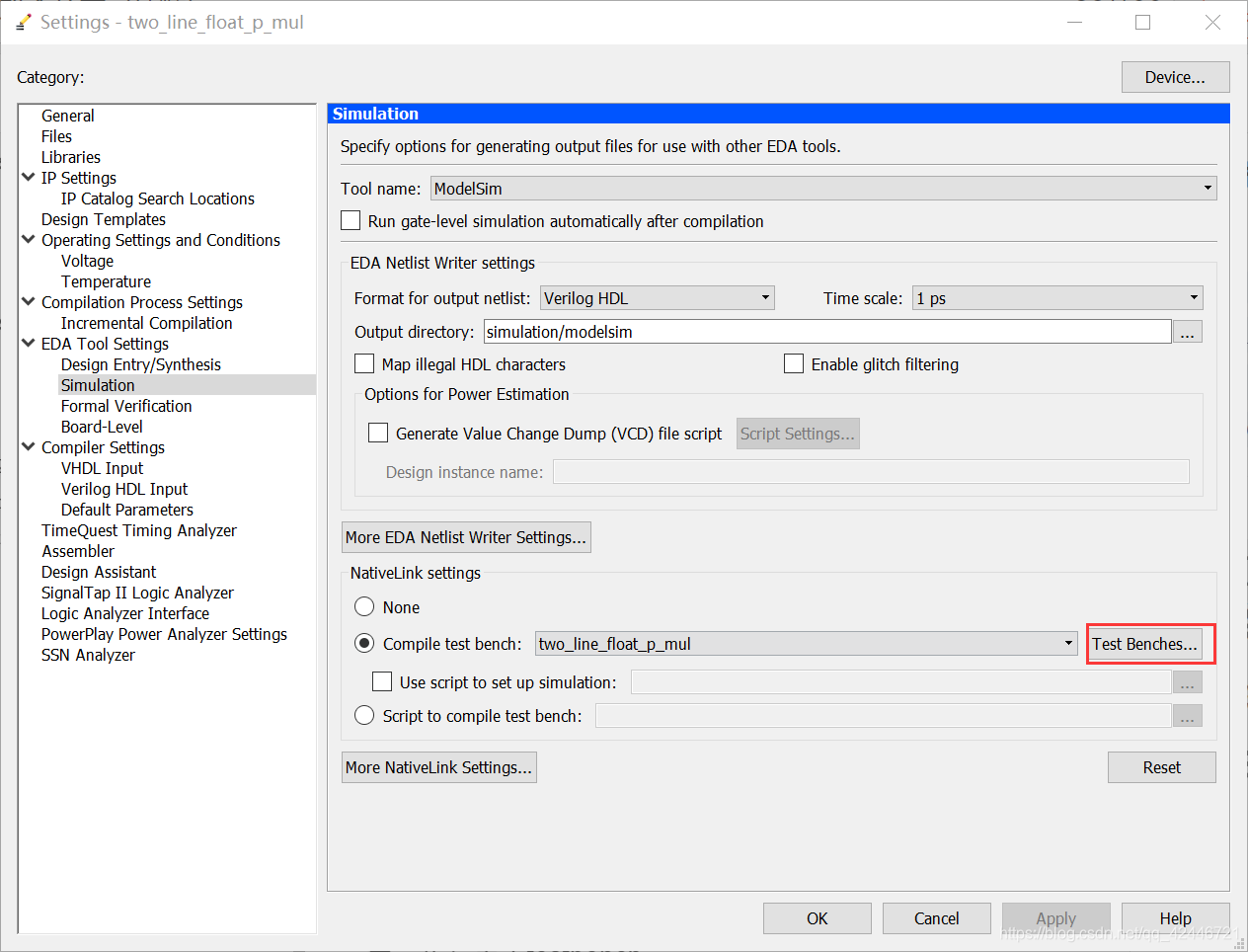

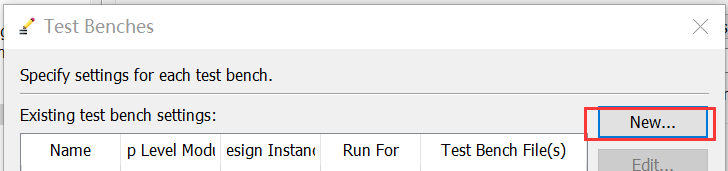

第三步：点击testbench，然后点击New

在这里插入图片描述

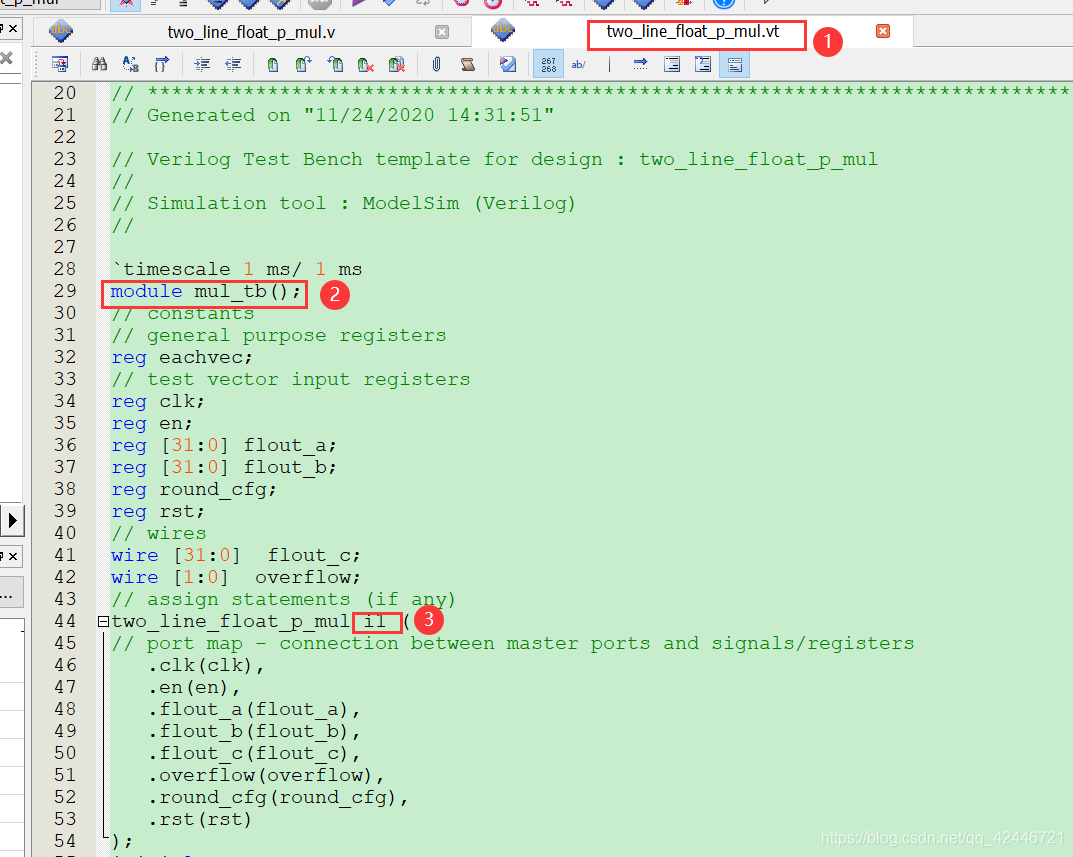

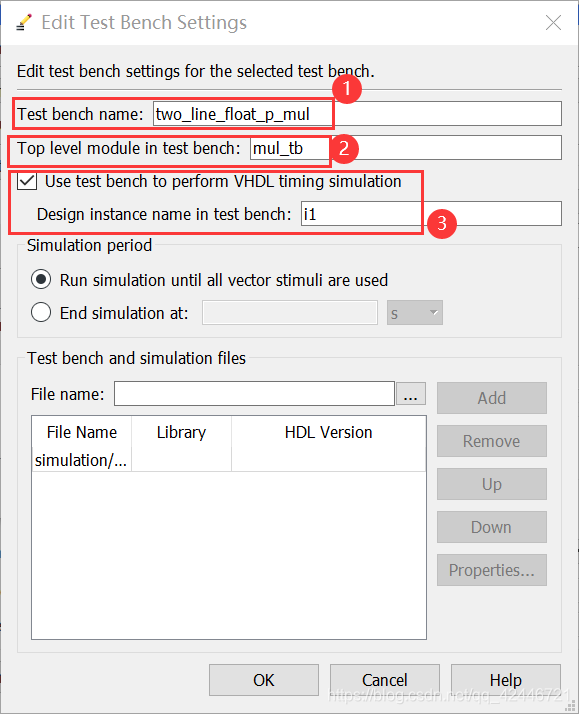

第三步：参考下面图片序号填好文件名，按照自己的文件名填写，不可直接复制

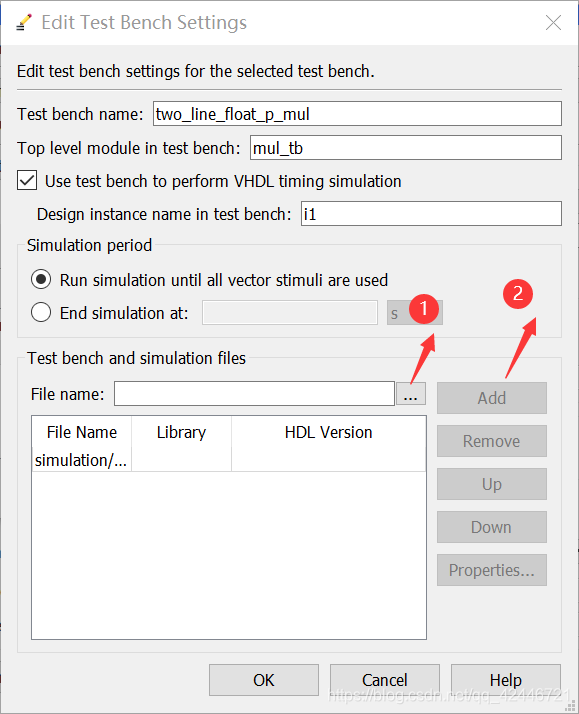

第四步：加入自己写的testbench文件xxx.vt，点击Add，再点击ok即可完成


第五步：之后，就可以Tool -> Run simulation tool 进行仿真了

用modelsim时，有一些使用技巧，可以参考我另一篇博客
https://blog.youkuaiyun.com/qq_42446721/article/details/115286287?spm=1001.2014.3001.5501
