模拟量_电流精确采集

概述

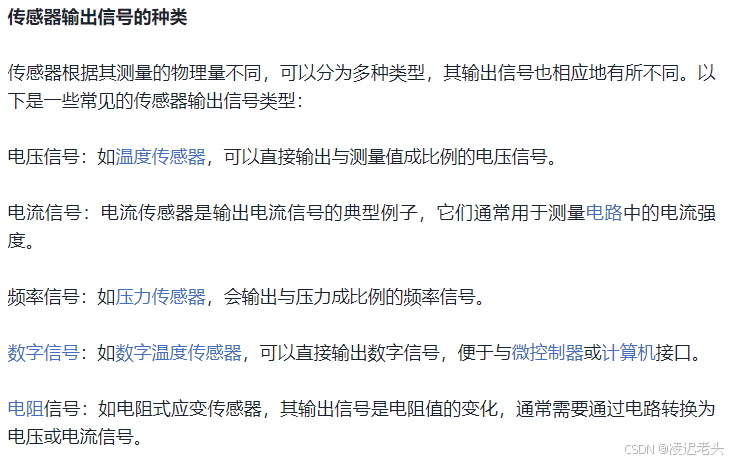

部分传感器输出电流信号（压力传感器、转速传感器、温度传感器等）

电流信号通常以 0 - 20mA 或 4 - 20mA 的电流输出

电流需要转换成电压信号才能被采集

可以利用欧姆定律U=I*R

只需要在回路里串入1个电阻（注意阻值和封装），就能将电流信号转换成电压信号

阻值大则转换后的电压就高，输入到运放电压就饱和

封装小则功率小，功率小则通过的电流就小，电流大就会烧毁电阻

所以选择合适的封装和精度的电阻很重要

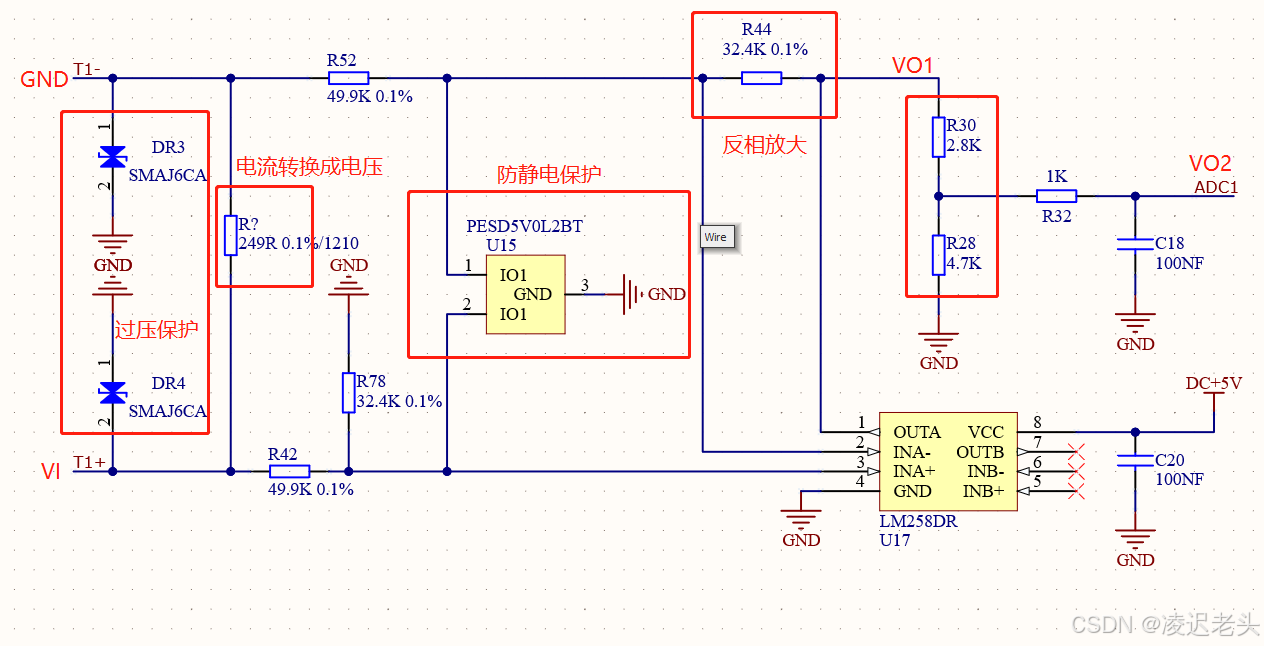

电路

该电路适用于输入0 - 20mA 的电流采集

输入的电流信号通过R?将电流转换成电压信号

这里使用的电阻封装为1210

将转换后的电压经过隔离输出

输出的电压为VO1=(I*249)*(32.4/49.9)

下表是针对不同的输入电流，各个点位的电压值

比如：

当I电流为1.5mA，VO1=1.5*249*(32.4/49.9)=373.5*0.6492=242.47mV

当I电流为4.5mA，VO1=4.5*249*(32.4/49.9)=4.5*249*0.6492=726.4286mV(验证见仿真截图)
