模拟量_电压精确采集

概述

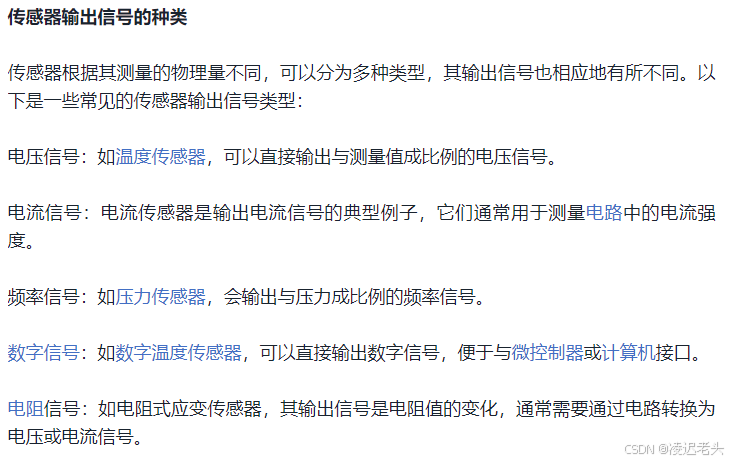

部分传感器输出电压信号（霍尔传感器、称重传感器、温度传感器等）

电压信号通常以 0 - 10V 或 0 - 5V 的电压输出

故在采集模块的输入接口做好过压保护（TVS）

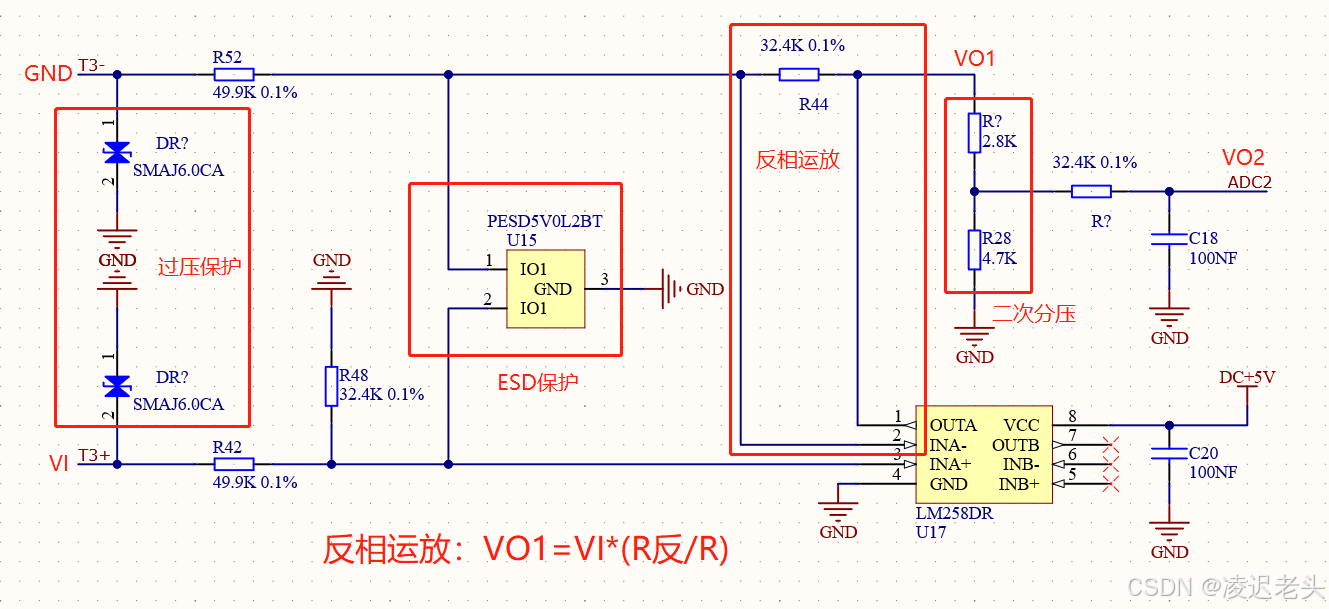

电路1（0V-5V输入）

该电路适用于输入0-5V的电压采集

电压输入后先经过TVS，如果低于6V则直接输入，如果高于6V则TVS钳位保护

由于TVS的动作时间比较慢

所以在后级加了ESD防静电器件，保护后级电路

VI输入后经过R42和R48进行分压，分压后得到的电压加载在同相输入端

由于运放的输出接R44到反相输入端

所以构成一个反相运算放大器

反相运算放大器的公式是VO=VI*（R反/R）

所以VO1=VI*（32.4/49.9）

下表是针对不同的输入电压，各个点位的电压值

比如：

当VI电压为0.5V，VO1=0.5*(32.4/49.9)=0.5*0.6492=324.6mV

当VI电压为3.5V，VO1=0.5*(32.4/49.9)=3.5*0.6492=2272mV(验证见仿真截图)
