【模拟量采集1.2】电阻信号采集

2024年01月04日-二刷
2024年01月22日-三刷
2024年01月27日-四刷（终于把作业给写了，电路给搞明白了）
手册学习——电阻 手册学习_1电阻_哔哩哔哩_bilibili
表示：D 数字量、A 模拟量

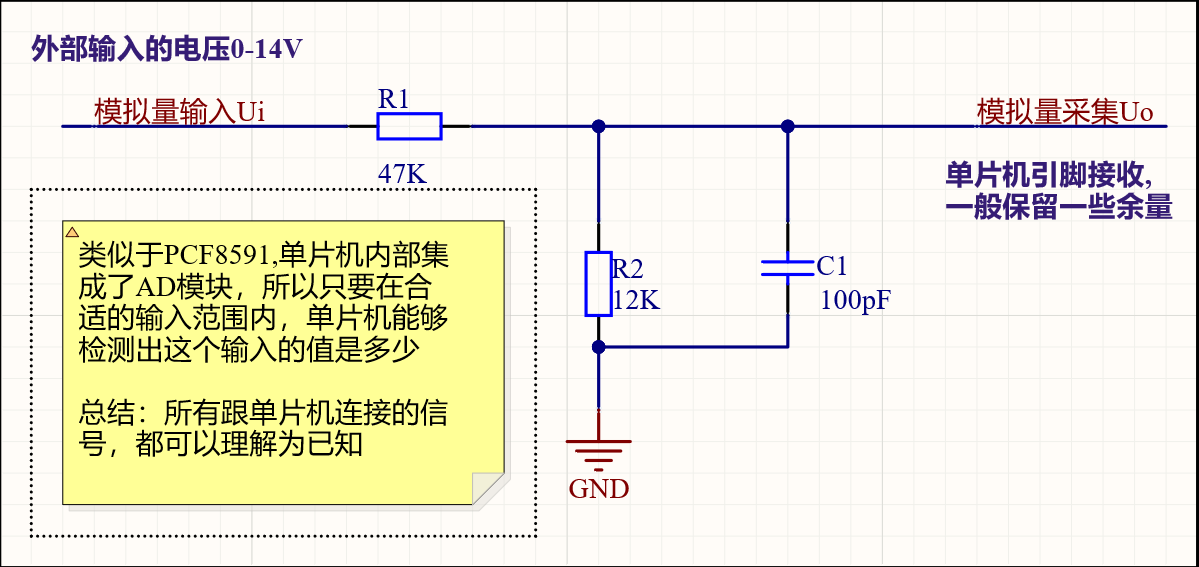

电压信号采集

根据分压公式：$U_o=\frac{12}{59}\times U_i$，现在已知 $U_o$，就可以反求出 $U_i$ 的大小了

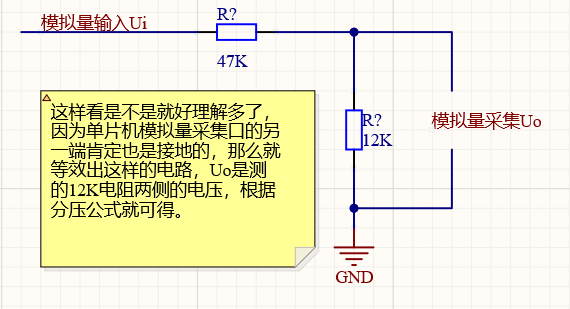

上面的电路如果没想明白可以看一下这个电路

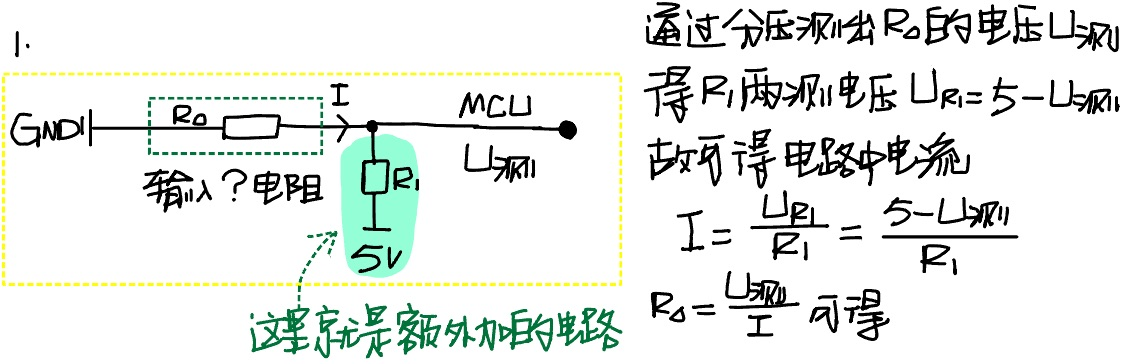

1 怎么测？

MCU 只能识别采集电压值大小，只能采集电压信号。
因此思路应该是通过测量该输入电阻的电压值来反推出电阻值的大小

write by 半两八斤

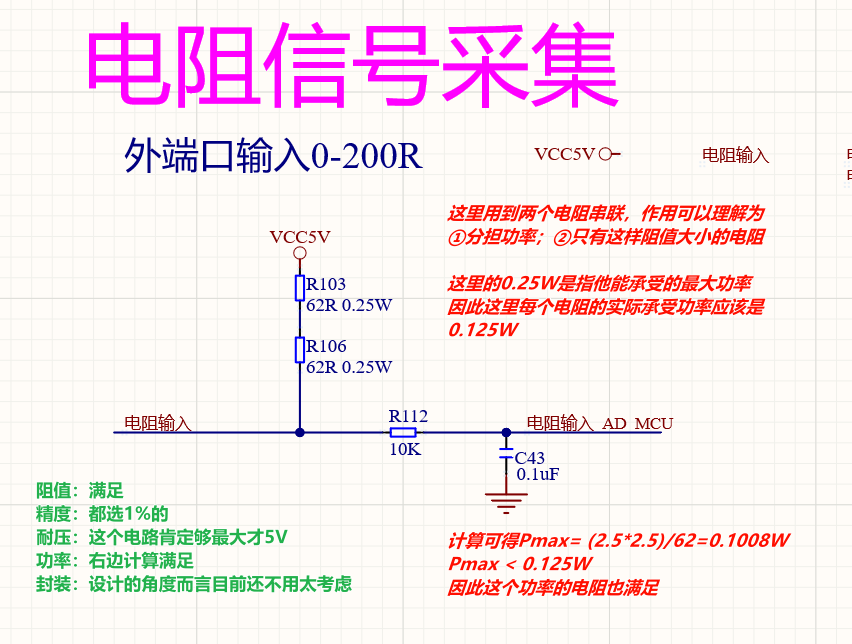

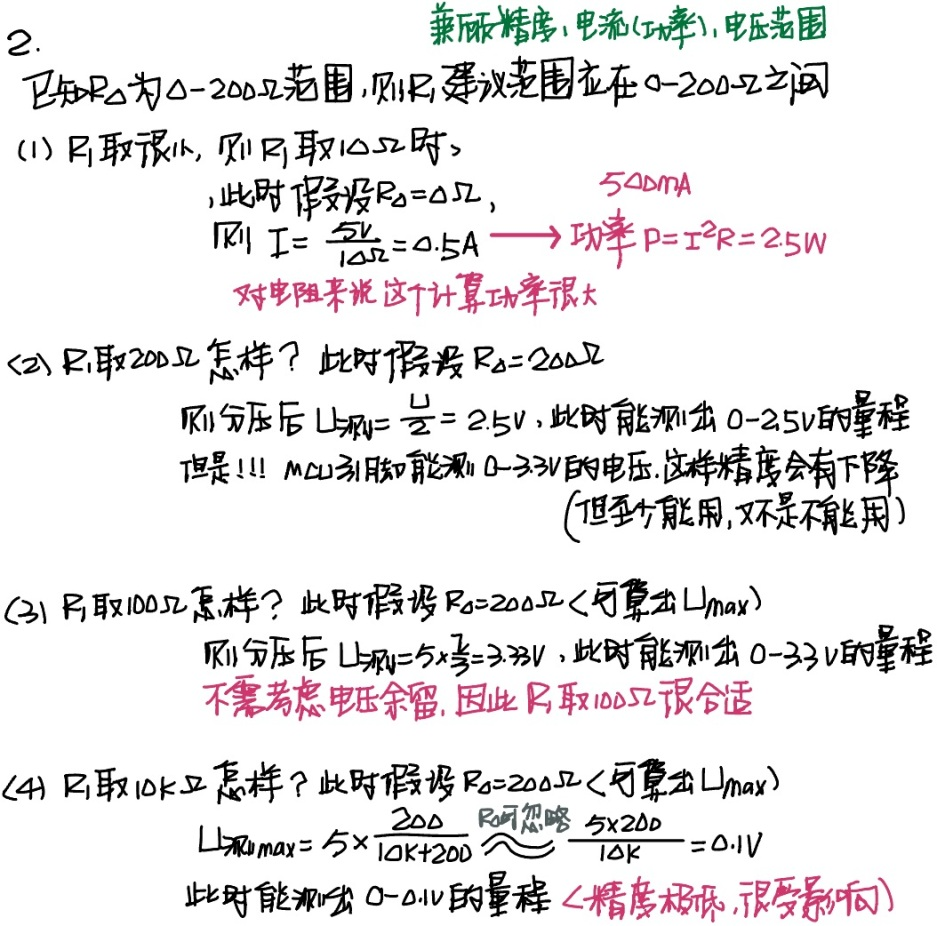

2 测输入电阻电压即转为测模拟电压值，这里需要考虑选用怎样的辅助电阻？

要兼顾精度、电流（功率）、电压范围内

write by 半两八斤

3.实际电路分析

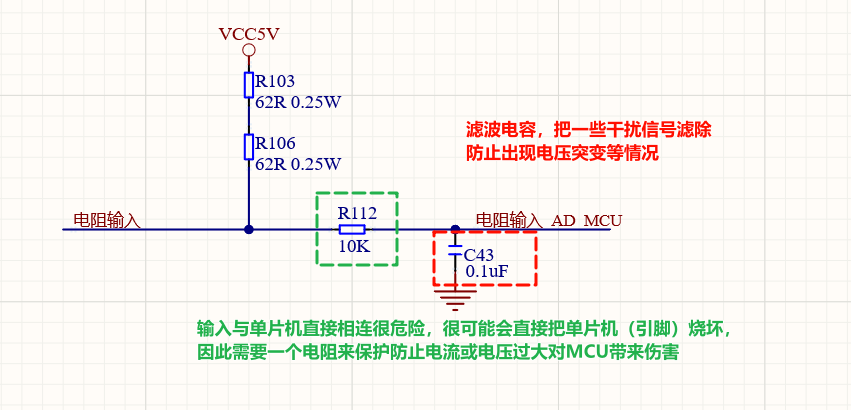

3.1 在不考虑 VCC-5V 电压的纹波等情况时

（理想化此时输入的 VCC 就是稳定的 5V）

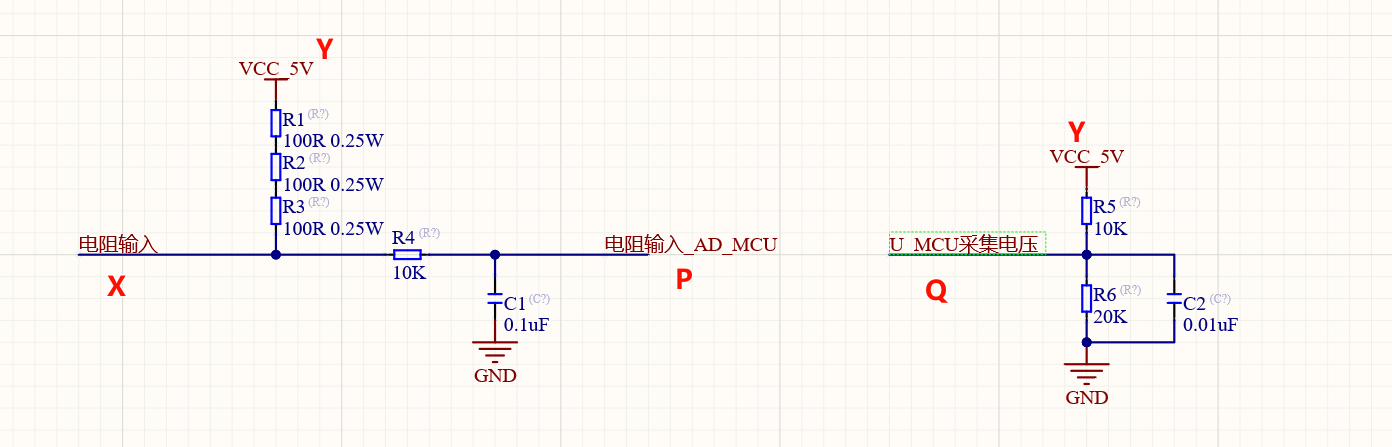

3.2 若考虑 VCC 的纹波等情况

（即此时标记的是 5V，实际输入不一定正好是 5V，可能是 4.8-5.2V 之间）

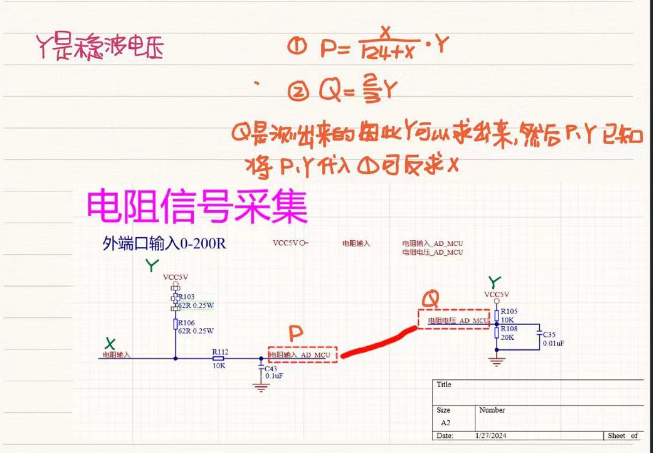

由 U_MCU 采集电压（指接到单片机引脚上采集到当前的电压值）Q 可以根据电路的关系反推出 Y 的大小
$Q=\frac{2}{3}\times Y$
一旦测出实际的 VCC 大小，就可以反过来给 3.1 提供准确的 VCC 大小值了

write by 半两八斤
