同相放大器

OP为运算放大器

同相输入端：该端口的输入信号的相位与输出信号的相位相同

反相输入端：该端口的输入信号的相位与输出信号的相位相反

输出信号与二端信号之差成正比

分析：随着同相输入端的电压增加，那么输出电压也增加，输出电压再随着反馈分压进入反相输入端，让反相输入端也跟着增加，从而减小输入电压的差值，从而保证放大器工作在线性区域。不被限幅（再限幅也不会比电源电压高）。

这样的话同相放大器的放大增益为1+（R2/R1）,输入线性范围为输入的共模电压范围。

还需要注意的是同相端和反相端电压近似相等，但其中的任何一个都不等于0，是比0还大的数

理论推理得出：放大倍数与反馈回路的2个电阻有关（前提是工作在线性区域）

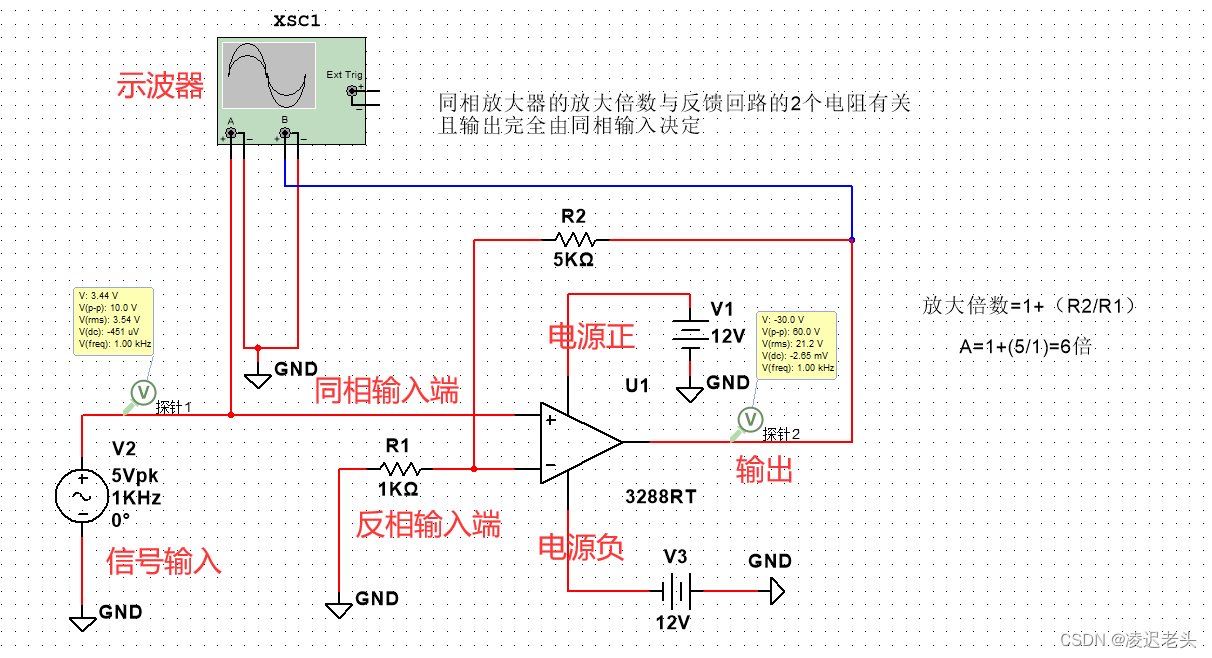

 放大增益为1+（R2/R1）

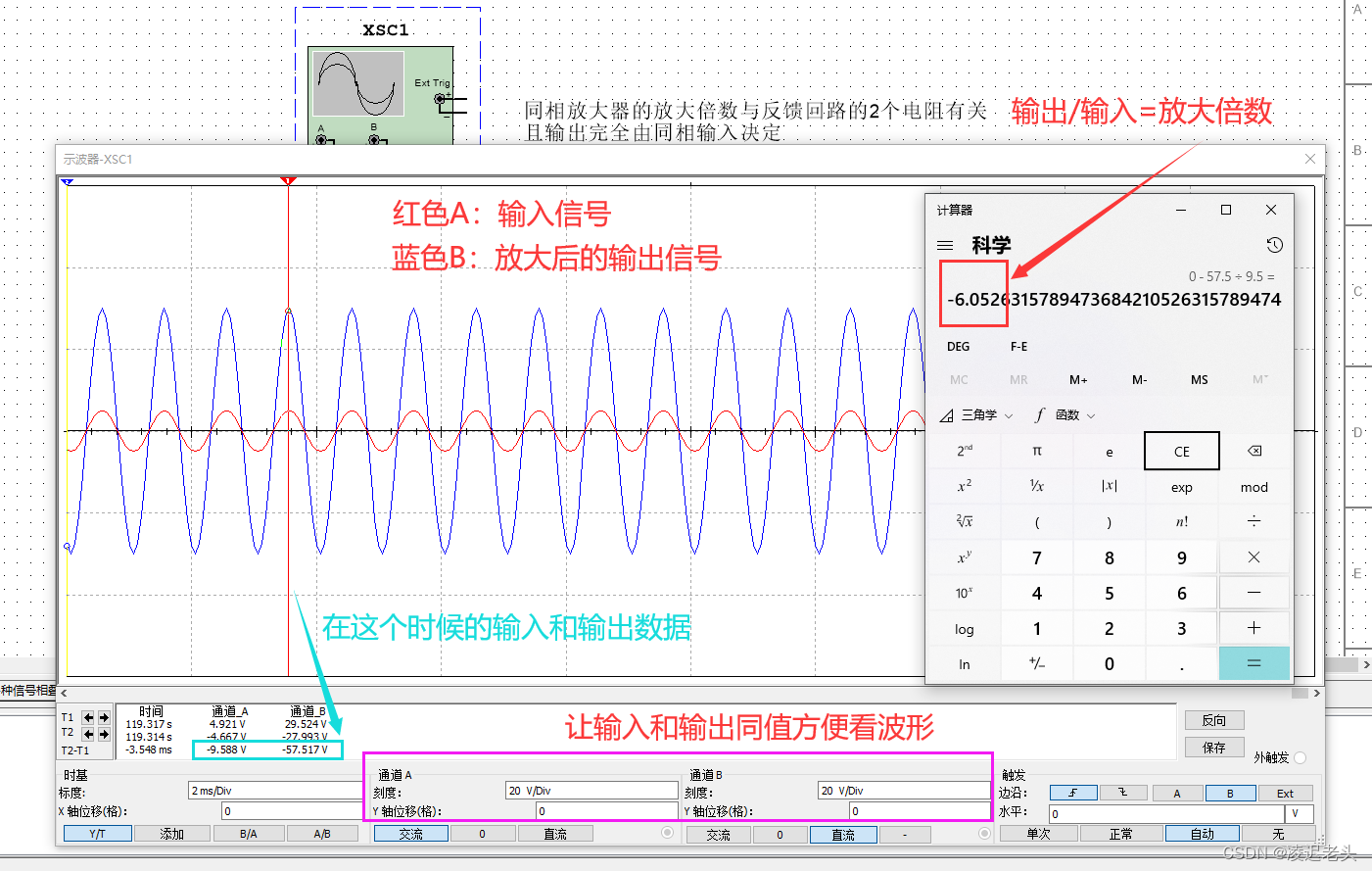

经过仿真测试

结果如下：

 测试仿真的数据和理论一致。

仿真得出来的负电压是因为输入电压太高，导致被限幅所致。
