vcs 仿真dump出波形

今天遇到了一个问题，在tb中写入：

initial begin
     $fsdbDumpfile("tb.fsdb");
     $fsdbDumpvars;
end

然后进行vcs仿真，用了两个vcs仿真指令，有一个可以通过仿真生成fsdb文件，另一个始终报undefined system task call $fsdbDumpfil（大概是这样的一个log信息）。上网搜这个log信息是因为verdi的地址没有配置正确，但是不同的vcs指令另一个可以跑通，显然不是这个原因。因此想了解一下vcs仿真dump出波形的方法，并且看看错误究竟在哪里？

原因没有加-full64

fsdb #FSDB文件是Verdi 支持的波形文件，通过verilog的PLI接口，$fsdbDumpfile,$fsdbDumpvars等函 数来实现。

1. $fsdbDumpfile 函数

语法解析：

$fsdbDumpfile(fsdb_name[,limit_size])

含义：
指定波形文件名，第二个参数可选择用来限制波形的大小(MB)。
例如：

$fsdbDumpfile(“tb_top.fsdb”，10240);

其中文件名可能被$fsdbDumpvars覆盖。

2. $fsdbDumpvars 函数

语法解析：

$fsdbDumpvars([depth, instance][, “option”])

含义：
depth：表示要加载波形的层次；0表示当前instance下的所有变量以及其它module实例的波形，1表示当前instance中的变量的波形，不包括当前instance中的其它module实例的波形，2表示包含当前instance以及其中的第一级子instance的波形；以此类推。
instance：指定要加载波形的module名。
option：加载波形的选项，如：

+all	加在以下所有选项。。。
+IO_Only	只加载IO port信号
+Reg_Only	只加载reg类型信号
+mda	加载all memory signals 和MDA信号
+packedmda	加载packed MDA
+struct	加载structs（默认开启）
+power	加在power 相关信号（默认开启）
+parameter	加载parameter
+strength	使能strength dumping
+fsdbfile+filename	指定fsdb文件名字

举例：

$fsdbDumpvars(0,“tb_top”,"+power","+struct","+mda");

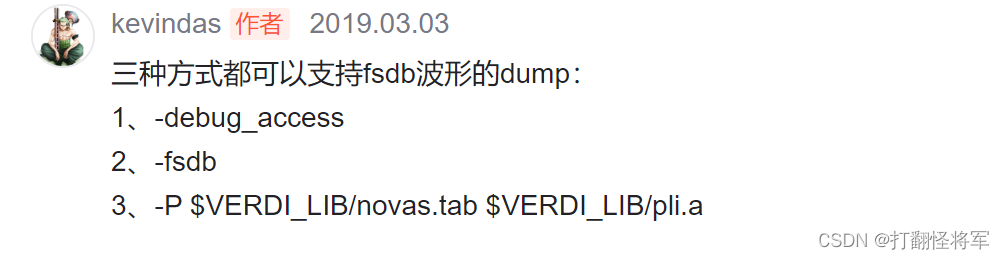

verilog仿真中几种生成fsdb波形的方式 - 知乎（待试验一下）是否如此

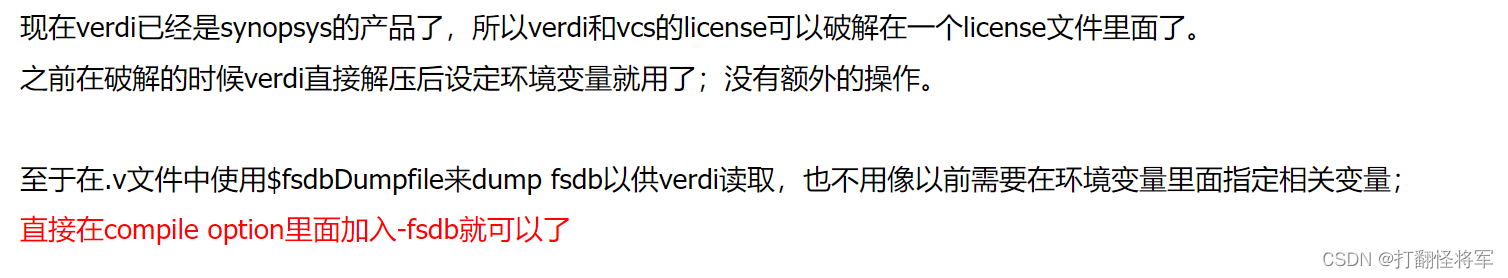

如何用vcs输出fsdb格式的波形 - 尚码园https://www.shangmayuan.com/a/10afe7c42ec04e089064a8d1.html

定义这个宏这么重要

好吧 ，上面都是废话，用最简单的例子记录一下

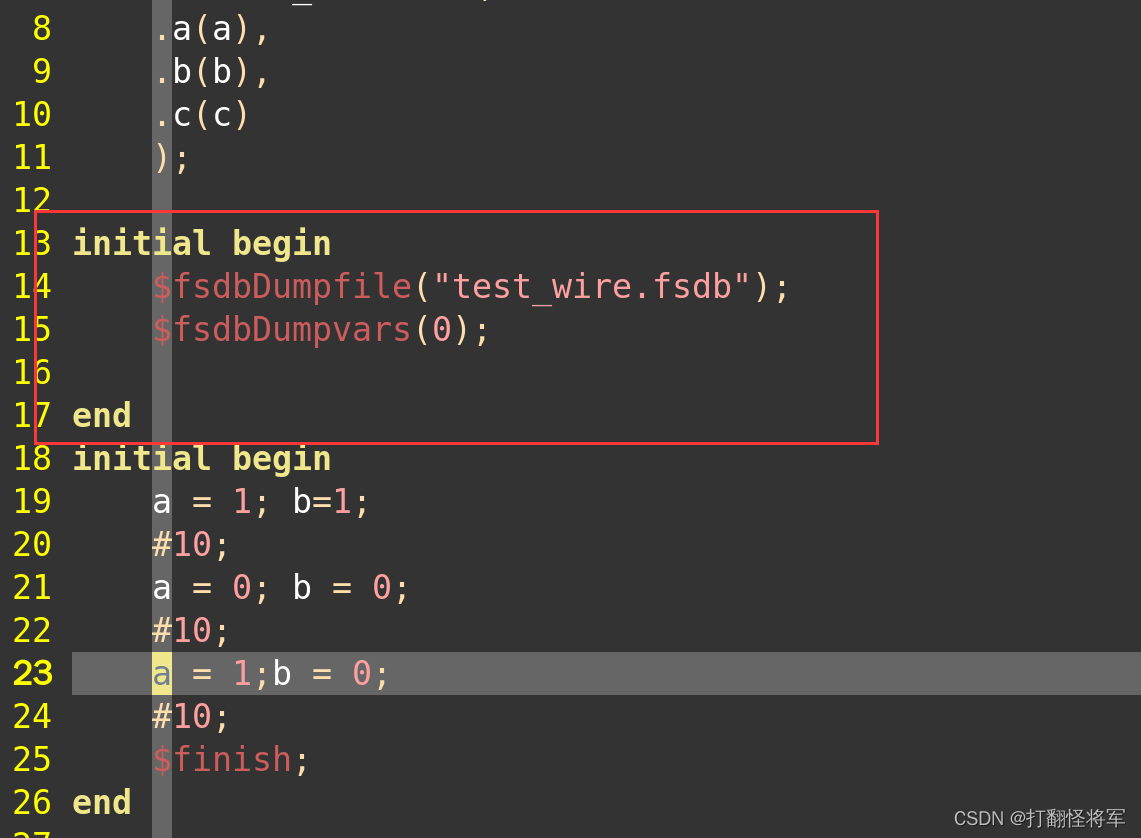

testbench中增加

仿真命令

full64一定要有，pli可以没有

vcs -R -sverilog test_wire.sv wire.sv -full64  -debug_access -P ${LD_LIBRARY_PATH}/novas.tab ${LD_LIBRARY_PATH}/pli.a
