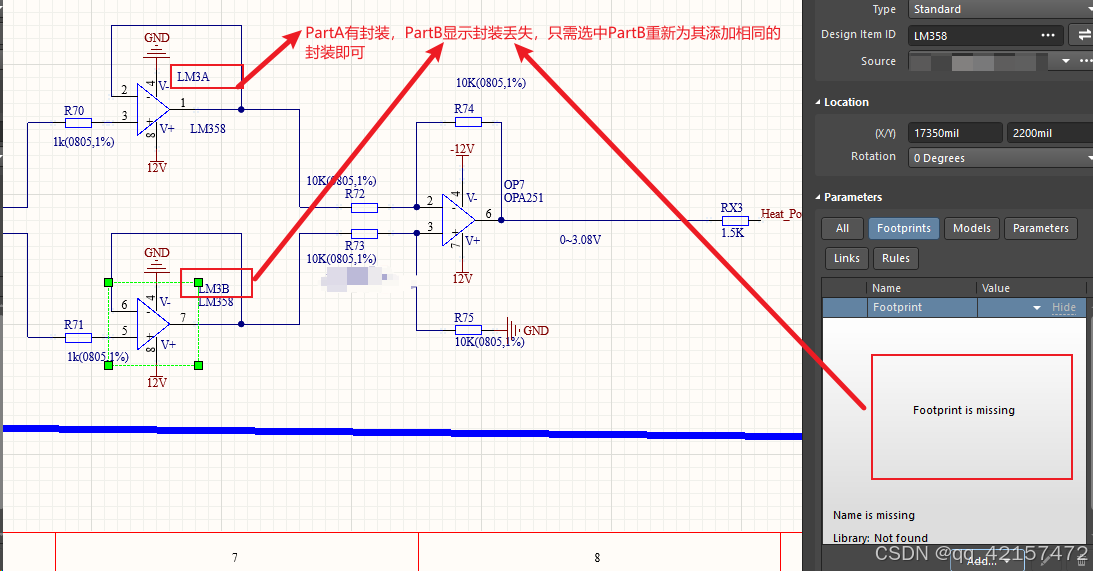

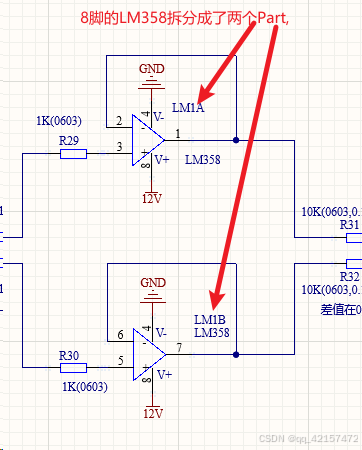

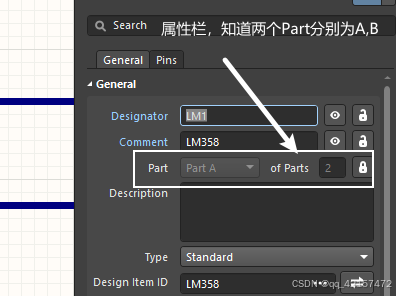

已知一个原理图器件对应一个封装,有时出于某些需要(比如为了使原理图看起来更直观),需要把一个器件被拆分为多个Part(拆分为多个Part的好处在于,可以使得一个器件拆分为两部分,绘制原理图时更直观简洁),但在封装管理器添加封装时默认的是为第一个Part添加封装,而第二个Part没有封装,进而导致更新PCB时出错。我的解决方法是,在原理图中分别为每个Part添加同一个封装。

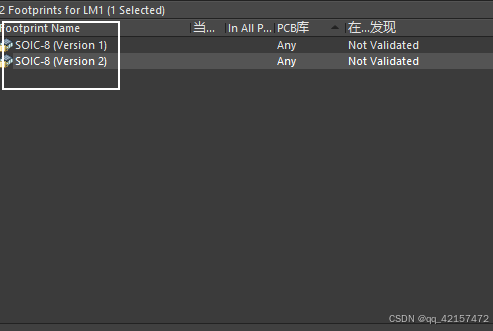

在原理图中分别为右键选中每个Part添加同一个封装,添加完成后封装管理器会显示两个封装。然后再次更新pcb即可
