solidworks工程图标注

1.标注顺序：

a.先标中心线---再标总体尺寸的长宽高

b.再表各个特征的形状尺寸（如圆孔，凹凸台）

c.再标注定位尺寸（先找基准），重要尺寸从基准开始标注，不重要的尺寸，可以从临近位置标注（都从尺寸标注，太多，乱），不要形成尺寸链，要留一个开环尺寸存放误差

2.公差配合问题：

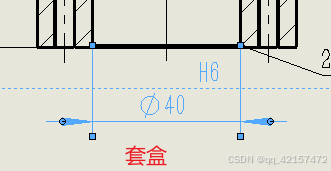

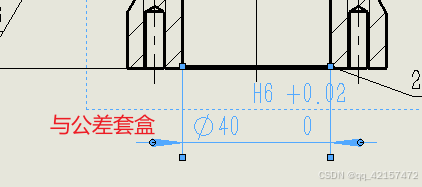

a.sw的公差选项有：套合（只有代号）、与公差套合（有代号有尺寸）、套盒仅对公差（只有尺寸）。

3.标注时的尺寸链问题

在进行标注时不可形成封闭的尺寸链，需要留一个开环尺寸，即有一个尺寸不能标注（因为加工是有误差的，每个尺寸都不可能是完全准确的，所以留一个开环尺寸不标注（相对不重要，根据需要自己选），把所有加工误差都赶到这个开环尺寸里面）

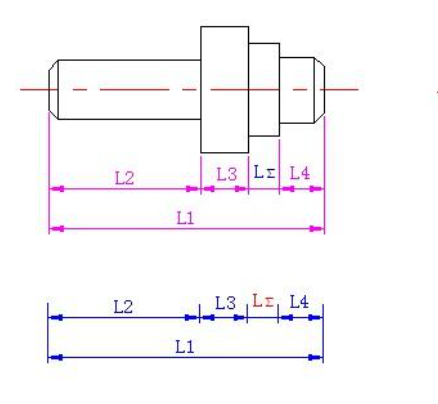

如下图所示，L1、L2、L3、L4、L£等尺寸相连，形成了一条尺寸链环。留下L£作为开环尺寸

4.基孔与基轴：

a.一般采用基孔制，因为孔不好加工，所以以孔为基准。（95%采用基孔制，常用孔轴配合：H7g6）（谁是基准，谁就是 h 或 H）

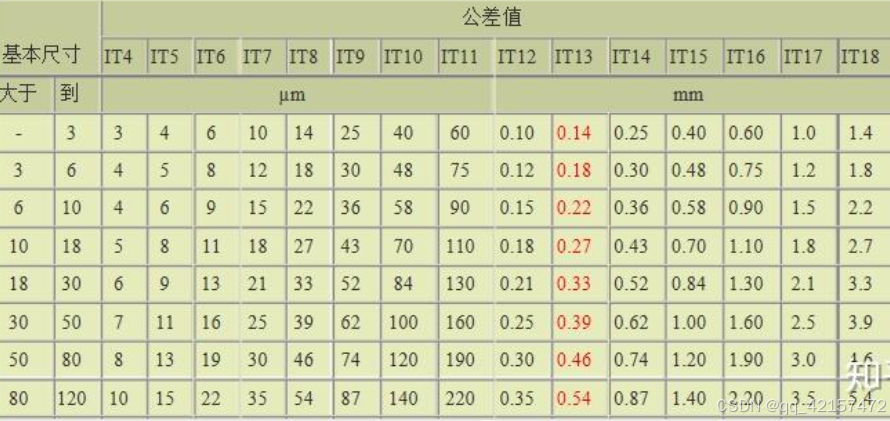

b.基孔制用大写H表示（孔大，用大写字母），如H7，7表示加工精度（从1到18，1精度最高）

c.基轴制用小写h表示（轴小，用小写字母），如h7

• H (大写): 定义了一个基准孔。它的公差带的下偏差永远是零。也就是说，一个 Ø120 H7 的孔，它最小的尺寸就是120.000mm，只会比120mm大，不会比120mm小。

• h (小写): 定义了一个基准轴。它的公差带的上偏差永远是零。也就是说，一个 Ø120 h6 的轴，它最大的尺寸就是120.000mm，只会比120mm小，不会比120mm小。

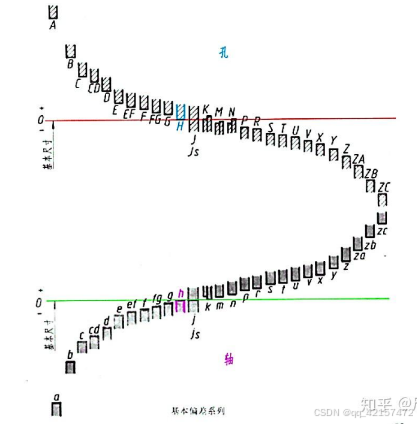

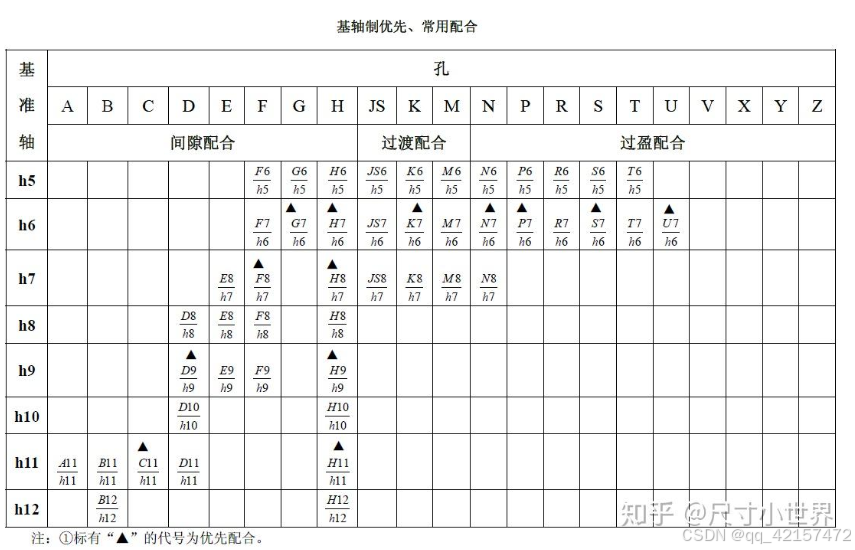

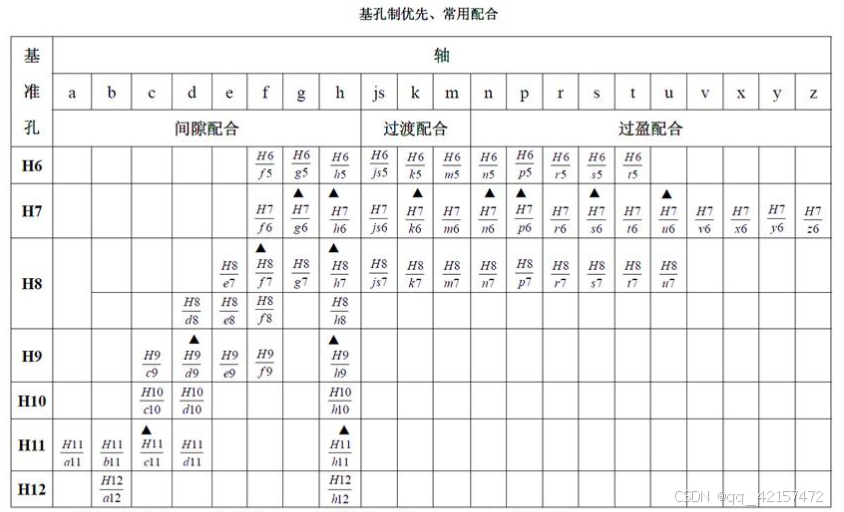

d.配合的选择，基孔制:孔选择H，然后根据下图二，选择轴的代号a~h为间隙配合，js~k为过渡，m~zc为过盈。反之亦然。

e.总结：
1.选择基孔制的话，就是在孔上标注H（而不能是其他的字母），然后标注轴时选择小写字母与其形成不同的配合（比如a-h为间隙），选择基轴制的话，就是在轴上标注h（而不能是其他的字母）...

2.

5.sw工程图

a.BUG，自定义属性不更新到图中，解决：点击“编辑图纸格式”再退出即可。

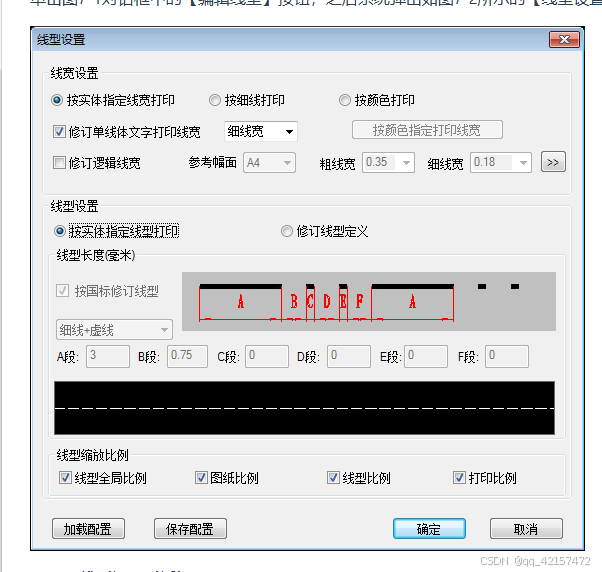

b.caxa输出pdf线型：CAXA在线帮助文档

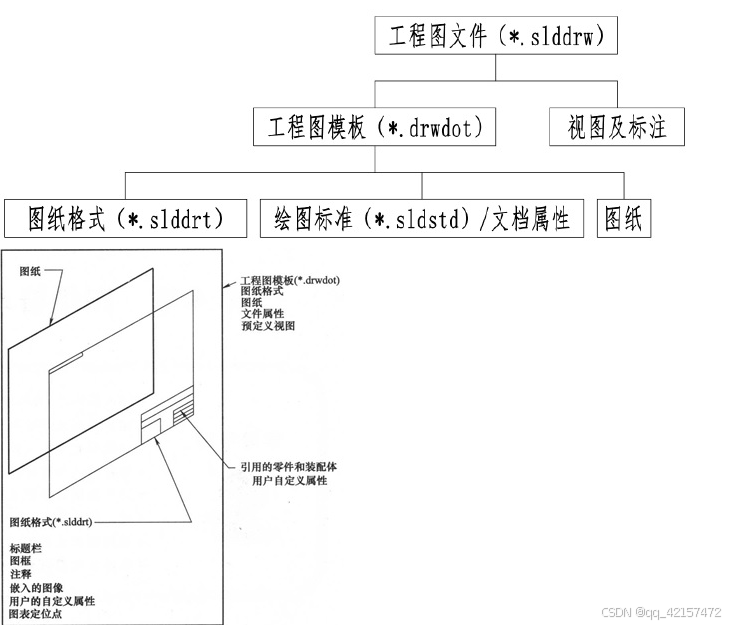

图纸格式与工程图模板
