MOS驱动电路(2)

加速关断驱动

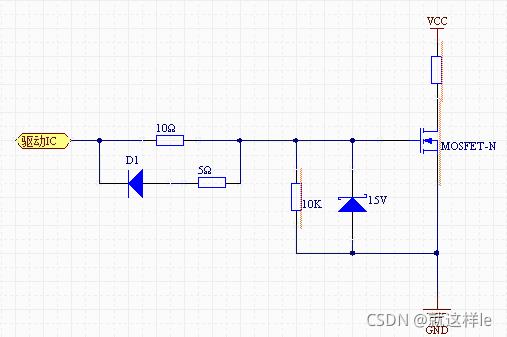

在这里插入图片描述

该电路开通时电流经过10Ω电阻给栅源间电容充电,关闭时经过5Ω电阻和快速恢复二极管栅源间电容上电电荷快速泄放。关断回路选择5Ω电阻是为了防止关断时电流过大将驱动IC烧坏。

推挽式驱动

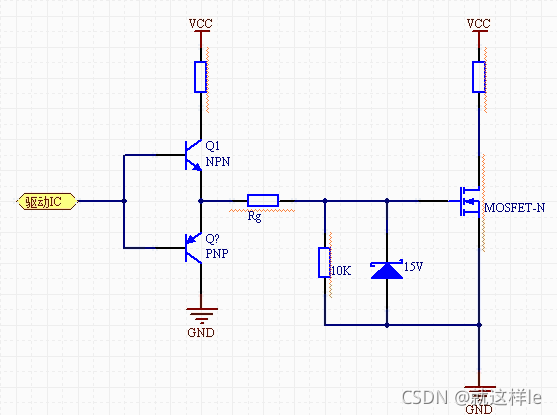

当驱动IC的电流不强时,可以选用推挽式驱动电路,原理图如下:

在这里插入图片描述

推挽式驱动,又称图腾柱驱动,如上图所示由一对NPN-PNP晶体管组成的互补输出电路,能有效提升电流提供能力。当其工作时,上下两个三极管交替工作:当输入高电平时,Q1导通,Q2截止(对应MOS开通);当输入低电平时,Q2导通,Q1截止(对应MOS关断),交替工作减小了功耗,提高了管子承受能力[]。其优点如下:

  • 两个基射结可以相互保护,防止反向击穿
  • 提高电流提供能力
  • 提高电路负载能力
  • 提高开关速度

注:参考论文《车用低压大电流MOSFET模块驱动与保护研究》论文
