Modelsim(vish-4014) No objects found matching问题解决

最新推荐文章于 2024-03-05 21:00:54 发布
最新推荐文章于 2024-03-05 21:00:54 发布
阅读量2.3k 收藏 16
点赞数 4
CC 4.0 BY-SA版权
分类专栏： FPGA入门 文章标签： fpga开发 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_41948186/article/details/127550623

问题描述：

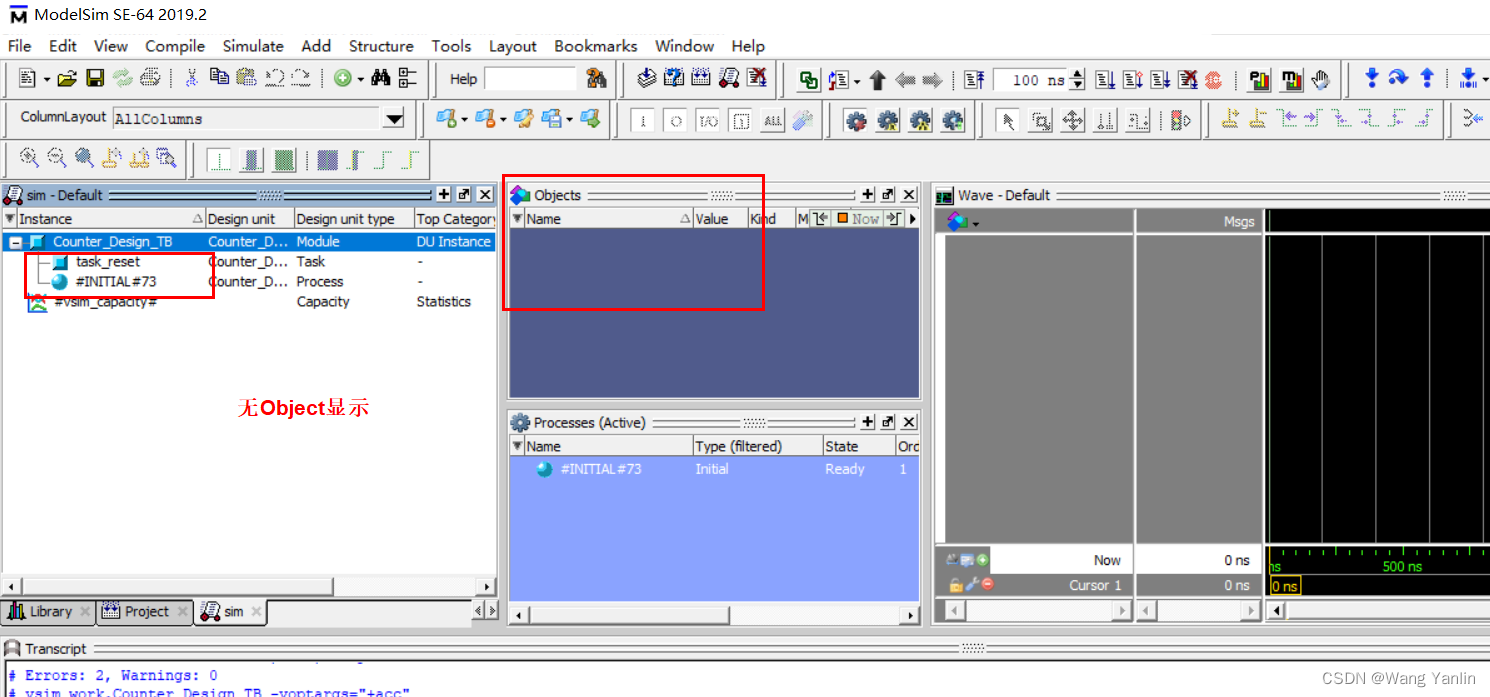

无Object对象可供加入wave

解决办法：

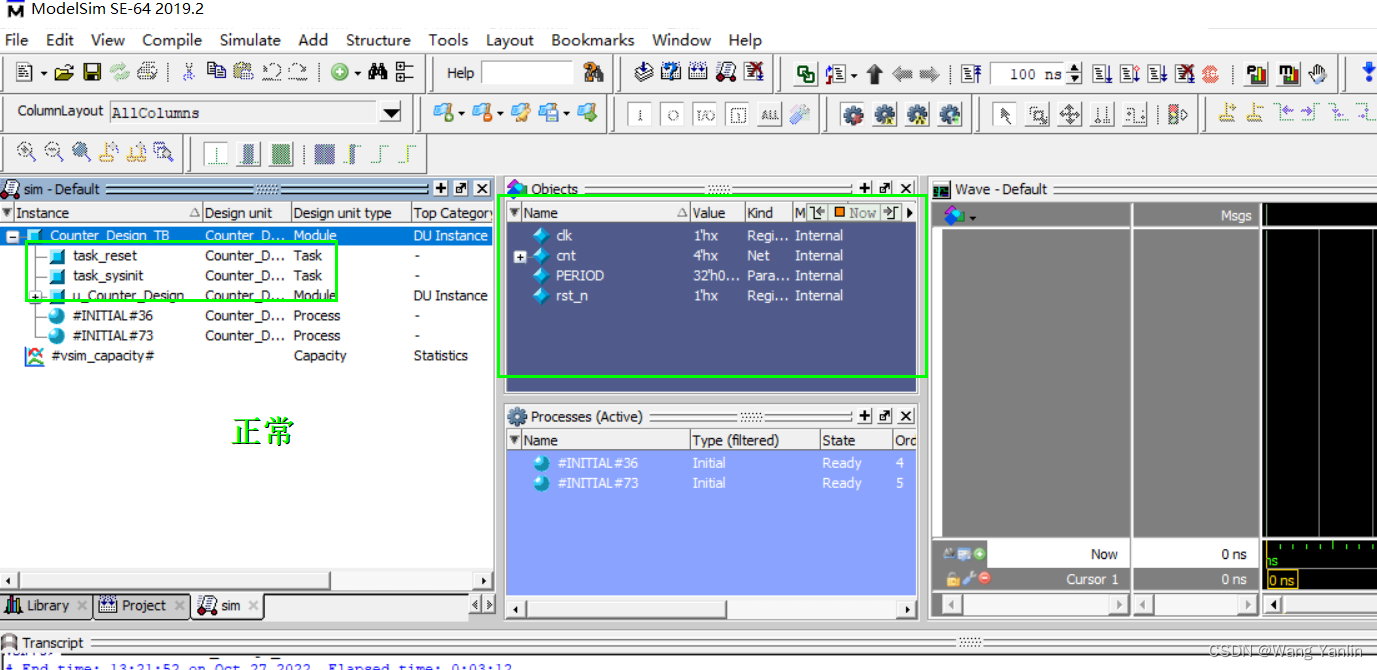

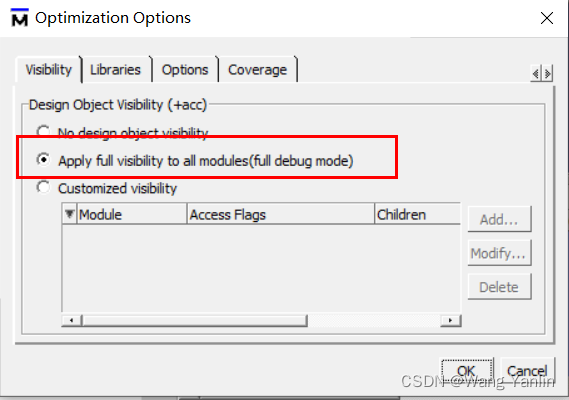

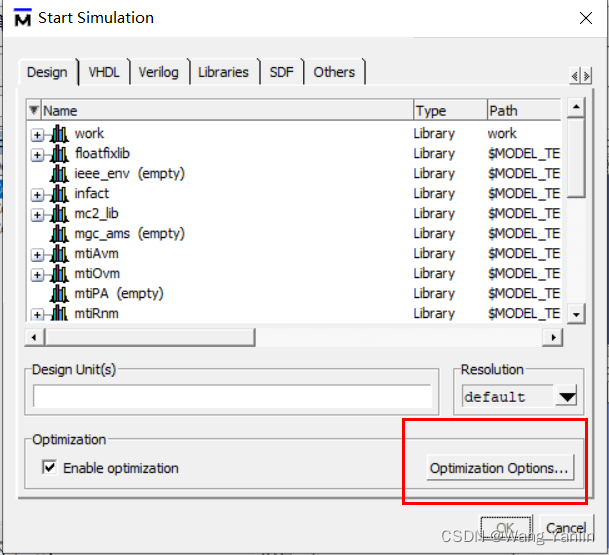

设置仿真选项
