单片机数码管详解

在使用单片机的过程中，常常会使用的用于显示数字的，或者号码，这都可以通过使用数码管进行显示

1、数码管的图片，它就是由一个个发光的二极管组成，数码管实际上是由7个发光管组成8字形而构成的，加上小数点就是8个

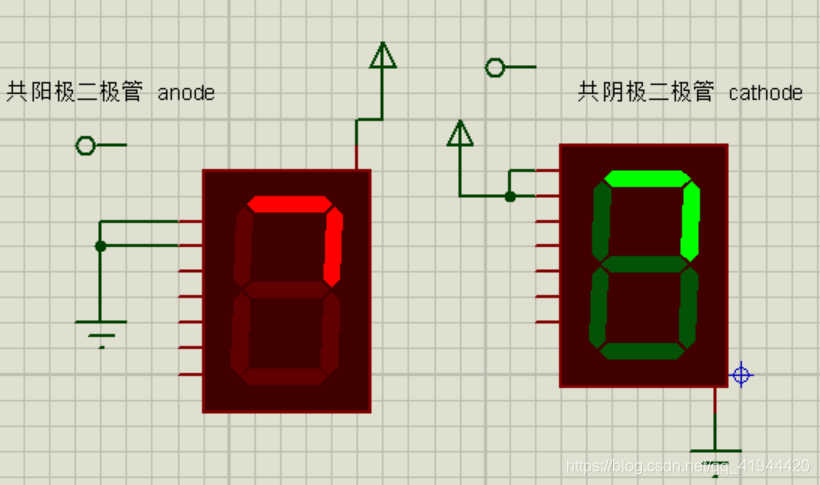

2、数码管的类型

分为共阳极数码管和共阴极数码管

共阳极数码表示的是，它们的公共端是接vcc，当给低电平的时候，既0时，对应段位会亮；

共阴极数码表示的是，它们的公共端是接地，给高电平时会亮，既1时，对应段位会亮；

共阴极驱动代码（显示数字0~f）

{0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,\ 0x77,0x7C,0x39,0x5E,0x79,0x71};

 共阳极驱动代码（显示数字0~f）

{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};

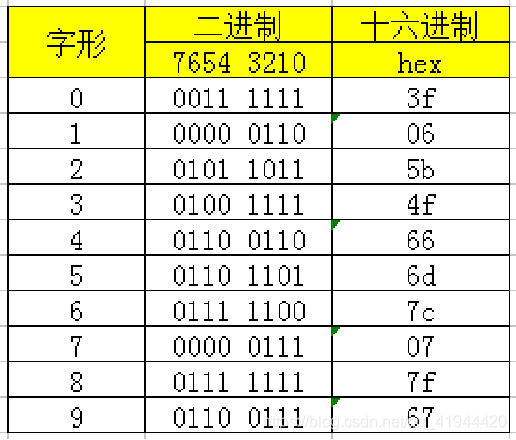

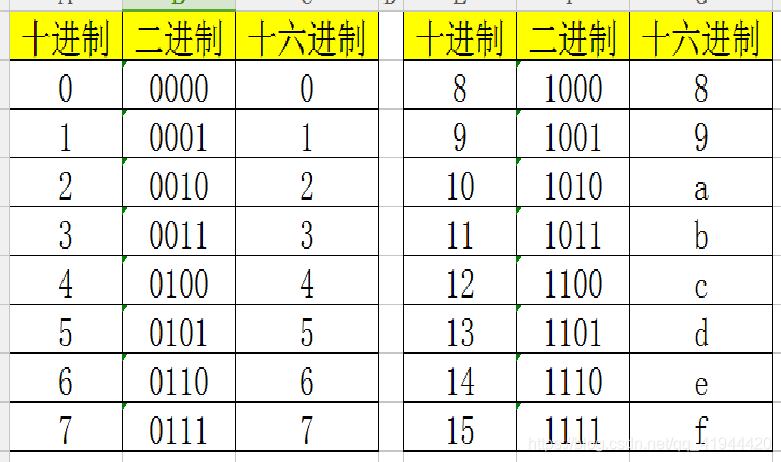

3、进制转换、段码

总结

在使用单片进行仿真的时候，数码可以不用加三极管 但是实际作品显示的时候，是需要加的，要不然可能会导致驱动不够，数码管的亮度不够，看起来有点暗。
