【51单片机学习笔记】数码管

一、数码管显示原理

        LED数码管显示数字和符号的原理与用火柴棒拼写数字非常类似，用几个发光二极管也可以拼成各种各样的数字和图形，LED数码管就是通过控制对应的发光二极管来显示数字的。

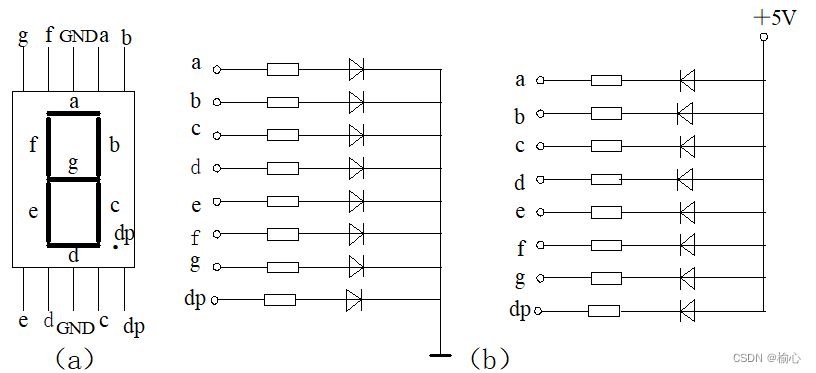

        数码管实际上是由七个发光二极管组成一个8字形，还有另外一个发光二极管做成圆点形，主要作为显示数据的小数点使用，这样一共使用了八个发光二极管，所以叫八段LED数码管。这些段分别由字母a、b、c、d、e、f、g和dp来表示。当给这些数码管特定的段加上电压后，这些特定的段就会发亮，以显示出各种数字和图形。

        数码管内部，一般把各笔划段的发光二极管阴极或阳极连在一起，叫做数码管的公共端，阴极作为公共端的数码管叫做共阴极数码管，阳极作为公共端的数码管叫做共阳极数码管。
        共阳极数码管与共阴的控制方式相反，公共端接高电平，需要点亮的发光二极管阴极送低电平，所以它的显示代码与共阴的相反。

显示字符	0	1	2	3	4	5	6	7	8	9
共阳极代码	0xC0	0xF9	0xA4	0xB0	0x99	0x92	0x82	0xF8	0x80	0x90
共阴极代码	0x3F	0x06	0x5B	0x4F	0x66	0x6D	0x7D	0x07	0x7F	0x6F
显示字符	A	b	C	d	E	F	P	U	T	y
共阳极代码	88H	83H	C6H	A1H	86H	8EH	8CH	C1H	CEH	91H
共阴极代码	7FH	7CH
