深入了解 BODAS 控制器 RC/3x 和 RC/4x：从功能到安全的全方位指南

在移动作业设备的控制领域，一款可靠且高效的控制器至关重要。博世力士乐推出的 BODAS 控制器 RC/3x 和 RC/4x 系列，凭借其强大的性能和广泛的适用性，成为了行业内的佼佼者。本文将带您全方位了解这一系列控制器，从产品特性到安全操作，为您的使用和维护提供专业参考。

产品特性：为移动作业设备量身打造

BODAS 控制器 RC/3x 和 RC/4x 是专为移动作业设备设计的通用型控制单元，能对比例电磁阀、开关电磁阀及附加电气切换功能进行程序化控制，典型应用场景涵盖电液驱动工作机构、行程驱动系统和传动控制系统。其紧凑型外壳集成了微控制器、所有输入输出电路、通信接口、传感器电源以及支持 12V 或 24V 供电的电源模块，还配备多个功率输出端口（部分支持电流控制功能）和多路独立 CAN 总线接口。

该系列控制器通过了环境温度、密封性、抗冲击振动及电磁兼容性（EMC）等多项性能测试，符合相关防护标准，这使其能在复杂多变的作业环境中稳定运行。值得一提的是，BODAS 控制器 RC 系列与博世力士乐的泵、马达、阀门、传感器、输入设备和致动器相结合，可构成完整的系统解决方案，为设备的高效运转提供有力支持。

安全操作：重中之重的使用前提

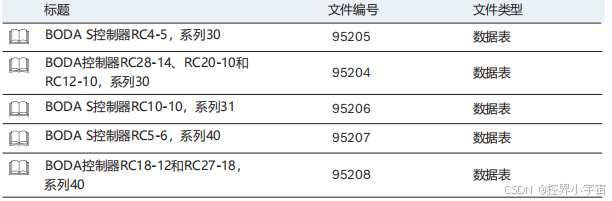

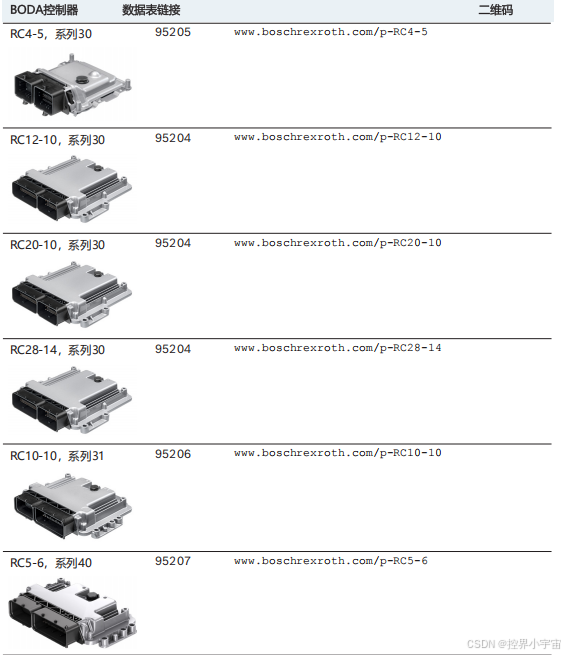

安全是任何设备使用的首要前提，BODAS 控制器 RC/3x 和 RC/4x 也不例外。控制器被设计用于移动式工作机器，操作必须在数据表 95204、95205、95206、95207 和 95208 中指定和发布的操作范围内进行，这尤其适用于电压、电流、温度、振动、冲击和其他所述环境影响。在指定和批准的边界条件之外使用，可能导致生命危险和 / 或损坏部件，进而造成移动式工作机械的连续损坏。

同时，控制器仅供专业使用，不可用于私人用途，且其和制造商开发并安装的软件必须保持原状，不允许进行结构上的改动，禁止对制造商开发的软件产品进行反编译和修改其源代码。

对于操作和维护人员，也有明确的资质要求。相关活动需要基本的机械、电子 / 电气和液压知识，以及相关技术术语的知识，且只能由熟练人员或在熟练人员指导和监督下的受训人员进行。熟练人员需具备专业培训、知识和经验，能识别可能的危险并采取适当的安全措施，还需掌握电子、机械和液压元件的功能和相互作用等专业知识。

安装指南：确保设备稳定运行的基础

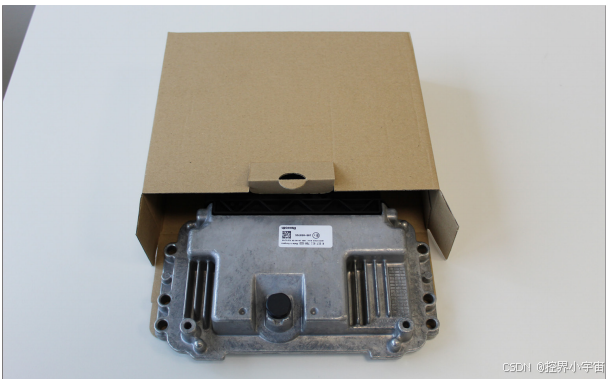

正确的安装是控制器发挥良好性能的基础。安装前，必须准备好产品专用数据表（包含允许的技术数据、标准版本的主要尺寸和电路图）。在开箱过程中，要特别注意静电放电危险，保护控制单元免受静电放电影响，并检查其是否有运输损坏和完整性。

安装条件方面，有多项关键要点需要遵守。例如，请勿将控制单元安装在产生大量热量的零件附近；在驾驶室内，不得使用没有合适天线的无线电设备或移动电话，也不得将其放在控制电子装置附近，且必须与无线电传输系统保持足够大的距离；控制单元在工作时温度会高于正常环境温度，应采取防护措施防止接触等。

在安装控制单元时，需确保其避免与其他车辆部件和附加安装元件发生碰撞，不同型号的控制器有不同的推荐螺钉尺寸和最大紧固扭矩要求，例如 RC4-5 系列 30 推荐使用 M4、头部直径 > 7mm 的螺钉，带垫圈时最大紧固扭矩为 3.0Nm，不带垫圈时为 2.5Nm。此外，车辆底部与安装表面之间的最小距离为 1 毫米，对于 RC4-5-30 控制单元，底部与安装表面之间的距离应小于 10 毫米等。

接线和电路连接也有严格规范，如与具有不同电气接地或电源的系统连接时，必须进行电气隔离；CAN 和 ISOBUS 应使用双绞线；只有在断电的情况下，才能对产品进行接线等。

维护与故障排除：延长设备寿命的关键

在维护方面，清洁和保养时需注意，请勿将高压清洗机直接对准控制单元，以免损坏密封件和电子 / 电气元件；检查插接件上的所有密封件和配件是否牢固安装到位；仅使用少量水，必要时使用温和的清洁剂清洗，切勿使用溶剂或强效清洁剂。

需要注意的是，该控制单元无法修复，更换时需确保污染物不会渗入配合连接器，且仅可使用雷克斯罗特原厂备用控制单元，否则无法保证功能可靠性，且保修将失效。

故障排除方面，使用 BODAS 服务工具等服务工具可进行最有效的故障排除，检测到的错误类型取决于所使用的控制单元硬件和运行的软件，错误显示则取决于机器的概念。

BODAS 控制器 RC/3x 和 RC/4x 系列凭借其出色的性能和严格的安全规范，在移动作业设备领域有着广泛的应用前景。希望通过本文的介绍，能帮助您更好地了解和使用这一系列控制器，确保设备的安全、稳定运行，提高作业效率。
