推挽输出（Push-Pull）和开漏输出(Open-Drain)

推挽电路：

推挽（push-pull）输出是由两个MOS或者三极管组成，两个管子始终保持一个导通，另一个截止的状态。

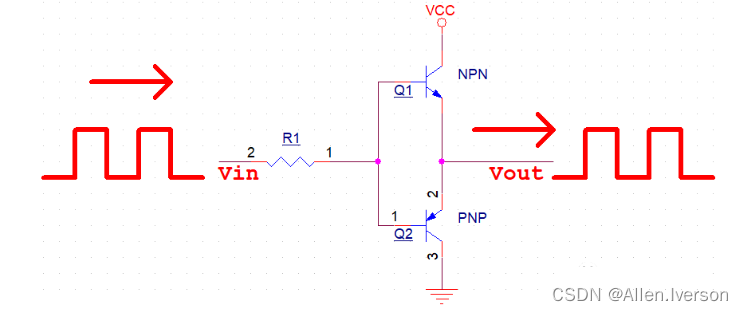

推挽电路示意图

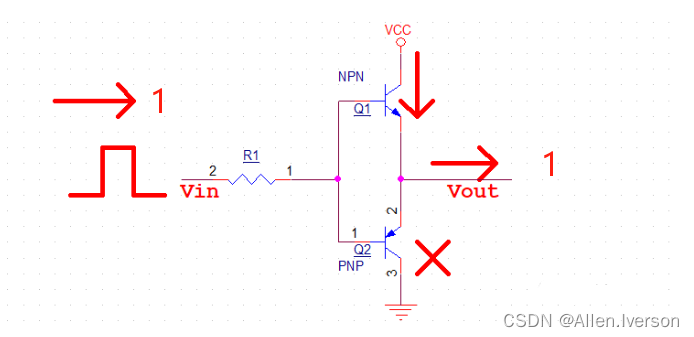

推

高电平输入，高电平输出，推，拉电流

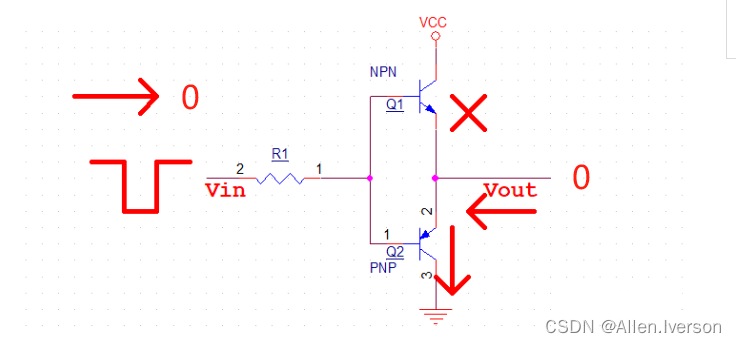

挽

低电平输入，挽，灌电流

特点

推挽电路最大的特点就是能够增强输入信号的驱动能力。不需要上拉电阻，不可“线与”，不可电平转换。

开漏输出：

当使用MOS管时，称为开漏（OD）输出，漏极输出。

开漏输出

 当使用三极管时，称为开集（OC）输出，集电极输出。

开集输出

由于使用MOS管的情况较多，很多时候就用"开漏输出"这个词代替了开漏输出和开集输出。

特点

1、开漏输出最主要的特性就是高电平没有驱动能力，需要借助外部上拉电阻才能真正输出高电平

2、开漏输出电平完全由上拉电阻连接的电源电平决定，可以很方便的调节输出电平，所以用在需要进行电平转换的地方。

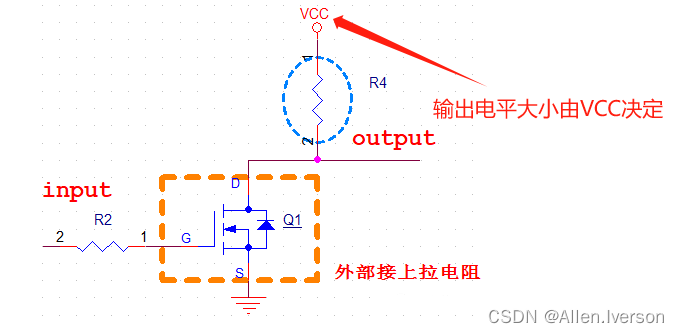

外部需加上拉电阻

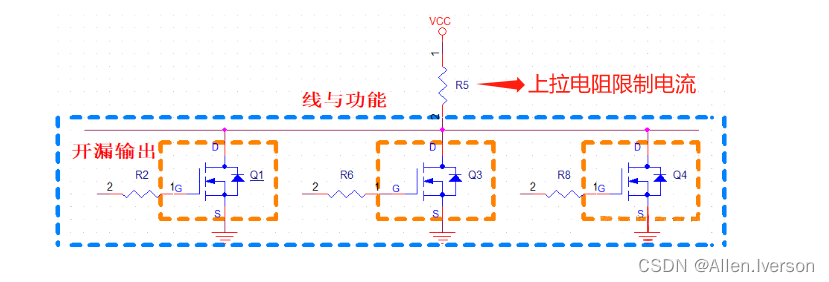

3、可以进行“线与”

所谓的"线与"指的是多个信号线直接连接在一起，只有当所有信号全部为高电平时，合在一起的总线为高电平；只要有任意一个或者多个信号为低电平，则总线为低电平，因为有上拉电阻限制电流大小，所以不会烧坏器件。而推挽输出就不行，如果高电平和低电平连在一起，会导致高低电平直接短路，会烧坏电路。

总结

特点	推挽输出	开漏输出
高电平驱动能力	强	由外部电源以及上拉电阻提供
低电平驱动能力	强	强
电平跳变速度	快	外部上拉电阻越小，反应越快；反之，越慢；同时电阻小，功耗会增大。
线与	不支持	支持
电平转换	不支持	支持
