黑猫带你学eMMC协议第28篇：eMMC的开漏和推挽模式（push-pull & open drain）

本文依据eMMC JEDEC5.1及个人工作经验整理而成，如有错误请留言。
文章为个人辛苦整理，付费内容，已加入原创侵权保护，禁止私自转载。
文章所在专栏：《黑猫带你学：eMMC协议详解》

1 什么是开漏和推挽

1.1 推挽电路是什么

如图所示：

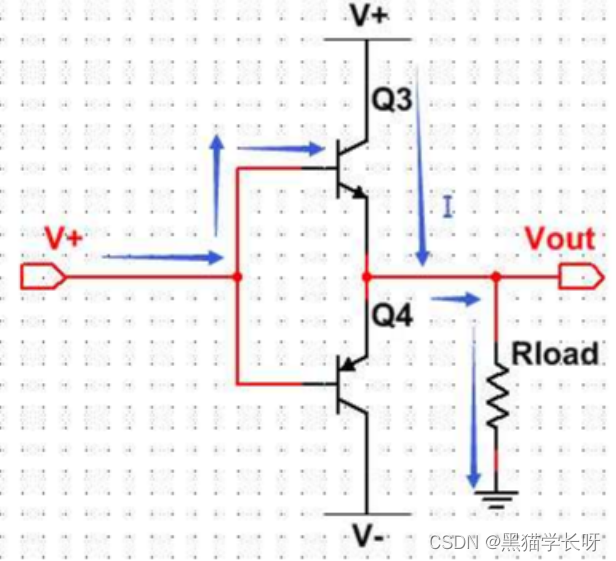

1）当Vin电压为正时，上面的N型三极管控制端有电流输入，Q3导通，于是电流从上往下通过，提供电流给负载。经过上面的N型三极管提供电流给负载（Rload），这就叫「推」。

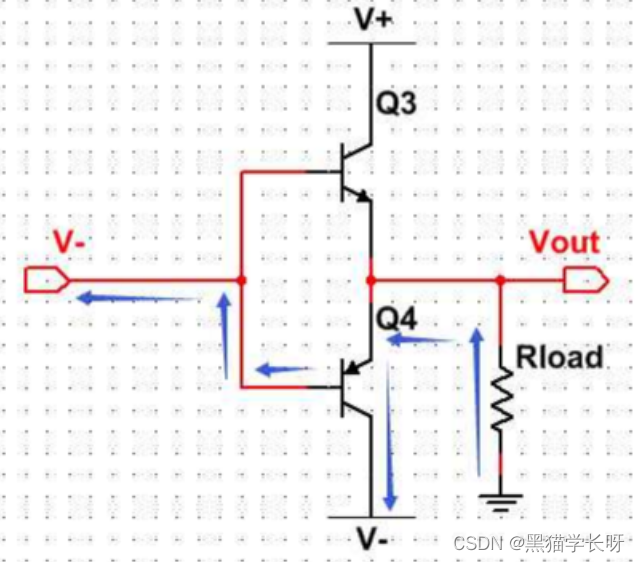

2）当Vin电压为负时，下面的三极管有电流流出，Q4导通，有电流从上往下流过。经过下面的P型三极管提供电流给负载（Rload），这就叫「挽」。

特点
1、从上我们可以知道：推挽电路由两个三极管分别受两互补信号的控制, 即工作的状态总处于一个导通，另一个截止的状态（即：推挽输出既可以向负
