利用STM32内部RTC实现定时中断及断电工况下的定时脉冲输出

背景

利用内部RTC替换外部RTC，RTC采用单独的电源供电，实现在单片机主电源VDD断电情况下，单片机的一个特殊引脚能够输出固定频率的脉冲信号。这样做保证了低功耗情况下，单片机依旧能够定时完成一些特定任务。

功能描述

1. 用内部RTC实现秒级精度任务执行。 例如： 每1S进行一次LED灯的闪烁。每10S完成一次串口输出等。下图为使用内部RTC产生秒中断，串口打印一次数据。

2. 用内部RTC实现定时任务执行。 例如：每隔30分钟进行一次传感器数据采集。

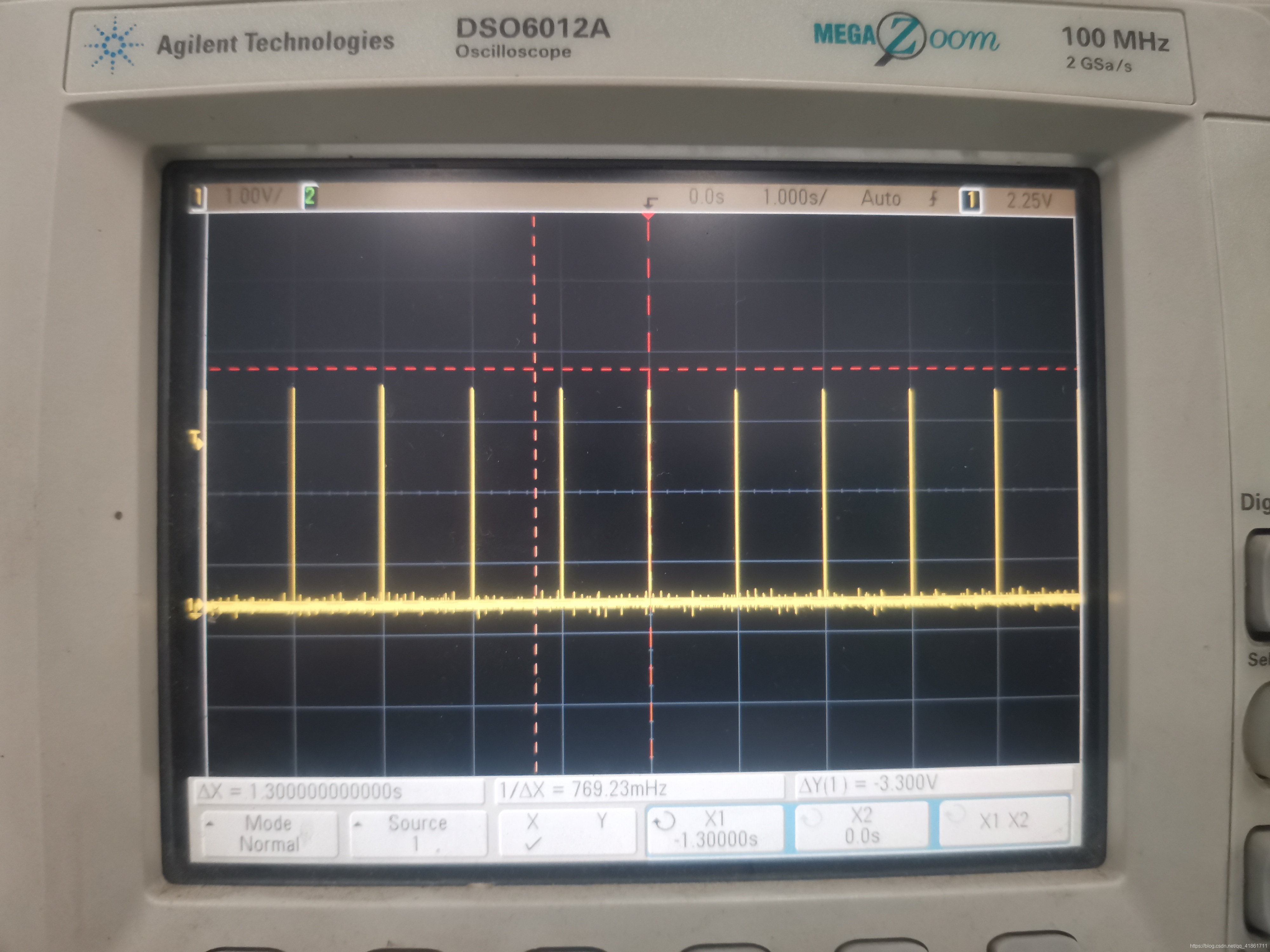

3. 在前面所述两点的情况下，实现在STM32 VDD电源关闭情况下(即仅保留RTC电源)，实现固定引脚的定时脉冲输出。下图为切断STM32电源后，用示波器观察引脚1S脉冲输出。


实现过程

要点：

1. 如果需要产生秒中断或者定时中断，在RTC初始化函数中进行秒中断或定时中断的配置，注意中断初始化开启RTC闹钟中断。
2. 如果需要在开机或断电状态下利用RTC完成I/O的定时脉冲输出。需要断开入侵检测引脚，设置该引脚为RTC闹钟输出或秒输出 该引脚为入侵检测引脚，STM32F103为PC13脚。
   备注 ： 没有出现的函数不重要，重要的函数已经进行备注。源工程代码已上传至资源工程代码，
   有任何问题欢迎私信讨论。

void RTC_Init(void)
{
 	if(BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)  //从指定的后备寄存器中读出数据:读出了与写入的指定数据不相等
	{
		RTC_Config();
		//将系统初始化的时间写入RTC
		DateGetRTC_Sec(System_Date);
		Adjust_RTCCounter();
		TimeGetRTC_Sec(System_Time);
		Adjust_RTCCounter();
	//	RTC_ExitConfigMode(); //退出配置模式
		BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);  //向指定的后备寄存器中写入用户程序数据
	}
  else
 	{
		RTC_WaitForSynchro();								//单步调试时  程序有时会陷入这个死循环！！！！！
//		RTC_ITConfig(RTC_IT_SEC, ENABLE);
		RTC_WaitForLastTask();
		/* Enable PWR and BKP clocks */
 		RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);
		RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);
		/* Allow access to BKP Domain */
		PWR_BackupAccessCmd(ENABLE);
		/* 禁止 Tamper 引脚 */
	  /* 要输出 RTCCLK/64 到 Tamper 引脚,  tamper 功能必须禁止 */
	  BKP_TamperPinCmd(DISABLE);
	  /* 使能 RTC 时钟输出到 Tamper 引脚 */
	  BKP_RTCOutputConfig(BKP_RTCOutputSource_Second);
		/*等待寄存器同步*/
		RTC_WaitForSynchro();
		/*允许RTC秒中断*/
		RTC_ITConfig(RTC_IT_SEC, ENABLE);
		/*等待上次RTC寄存器写操作完成*/
		RTC_WaitForLastTask();
 	}

	GetRTC_Date();
  GetRTC_Time();

}

//RTC配置
void RTC_Config(void)
{
	/* Enable PWR and BKP clocks */
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);  //使能PWR和BKP外设时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);
	/* Allow access to BKP Domain */
	PWR_BackupAccessCmd(ENABLE); 	//使能后备寄存器访问
	/* Reset Backup Domain */
	// 禁用入侵检测引脚
	BKP_TamperPinCmd(DISABLE);
	BKP_RTCOutputConfig(BKP_RTCOutputSource_Second); //使能入侵检测管脚输出RTC秒脉冲

	BKP_DeInit();     //复位备份区域
 	//使用外部高速晶振 128分频
 	//RCC_RTCCLKConfig(RCC_RTCCLKSource_HSE_Div128);
	//使用外部32768晶振
 	RCC_LSEConfig(RCC_LSE_ON);      //设置外部低速晶振(LSE),使用外设低速晶振
 	while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET);   	//检查指定的RCC标志位设置与否,等待低速晶振就绪
  RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);   //设置RTC时钟(RTCCLK),选择LSE作为RTC时钟
	/* Enable RTC Clock */
	RCC_RTCCLKCmd(ENABLE);                    //使能RTC时钟
	/* Wait for RTC registers synchronization */
	RTC_WaitForSynchro();       //等待RTC寄存器同步
	/* Wait until last write operation on RTC registers has finished */
	RTC_WaitForLastTask();  //等待最近一次对RTC寄存器的写操作完成
	/* Enable the RTC Second */
	RTC_ITConfig(RTC_IT_SEC, ENABLE);  	//使能RTC秒中断
	/* Wait until last write operation on RTC registers has finished */
	RTC_WaitForLastTask();  //等待最近一次对RTC寄存器的写操作完成
	/* Set RTC prescaler: set RTC period to 1sec */
	/* RTC period = RTCCLK/RTC_PR = (8000000Hz)/128/(62499+1) */
	//RTC_SetPrescaler(62499);
//	RTC_EnterConfigMode();///允许配置
 	RTC_SetPrescaler(32767);       //设置RTC预分频的值
	/* Wait until last write operation on RTC registers has finished */
	RTC_WaitForLastTask();  //等待最近一次对RTC寄存器的写操作完成
}
