横向分辨率

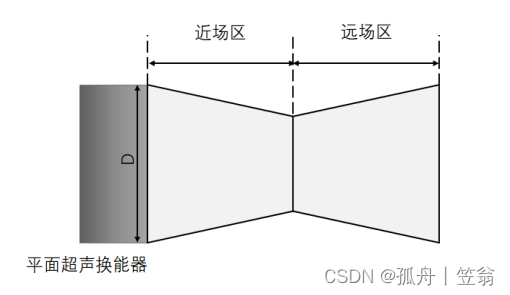

横向分辨率又称侧向分辨力，水平分辨力或方位分辨力。是指垂直于超声波束方向上可分辨两个相邻物体的最小距离。它用声束恰好能够加以分辨的两点间的距离来度量，故认为就等于声束宽度，即与声束的宽窄相关。当声束直径小于两点之间的距离时，此两点可以分别显示；当声束直径大于两点间的距离时，则两个点（物体）在荧光屏上显示为一点。通常超声诊断仪器的横向分辨力不如纵向分辨力，凡横向分辨力好的超声诊断仪，图像就细腻，微笑的结构显示清楚。超声诊断仪器的图像质量主要取决于横向分辨力。横向分辨力由晶体的形状，发射频率，电子聚焦及离探头的距离等因素决定。如下图所示，平面超声换能器产生的声束宽度与换能器宽度大致相等，随着超声传播，声束收敛至最窄处为近场区，横向分辨率最佳，近场区长度：

式中，D 为换能器直径，λs 为超声波长。近场区以外为远场区，随着超声传播，声束逐渐扩散，横向分辨率下降。当换能器宽度一定时，超声频率越高，近场区越长，横向分辨率越好。

目前，超声诊断仪器横向分辨力可达2mm以下。为了提高横向分辨力，可以细化声束，减小主瓣宽度，改进型超声成像算法，也可在侧向上进行物理聚焦或电子聚焦，1.5维探头可以实现侧向电子聚焦。
