SEAL链路预测代码函数功能

一、DGL库实现版本

utilis.py

• parse_arguments()
• load_ogb_dataset(dataset)
  ogb：神经网络基准数据集库
  返回：一张图，划分好的边（测试，训练，验证）
• drnl_node_labeling(subgraph, src, dst)
  双半径节点标记法，获得节点在子图里的位置标记
  返回：节点位置标记
• evaluate_hits(name, pos_pred, neg_pred, K)
  正负样本命中数值

sampler.py

import 节点标记函数 drnl_node_labeling(subgraph, src, dst)

• class GraphDataSet(Dataset)
  节点list，节点tensor，节点和tensor的索引

• class PosNegEdgesGenerator(object)
  生成正负样本
  参数：

  1. 图，
  2. 划分好的边，
  3. 每一个正样本对应的负样本个数，
  4. 子样本的比例
  • subsample(self, edges, subsample_ratio)
    返回：子样本所有边的tensor

• class EdgeDataSet(Dataset):
  用于加速SEALSampler的辅助数据集

• class SEALSampler(object):
  两节点周围的K跳邻居采样（构成封闭子图）

  • sample_subgraph(self, target_nodes):
    两个节点的tensor，返回两节点所在的封闭子图
  • _collate(self, batch):
    将 n 张小图打包在一起，生成一张含 n 个不相连小图的大图
    将几个label的tensor生成一个新tensor
    返回：一张大图，一个新tensor

• class SEALData(object):
  生成正负样本
  打印：
  Load existing processed {} files ：加载已处理的{}文件
  Generate {} edges totally ：完全生成{}边
  Save preprocessed subgraph to ：将预处理的子图保存到{}

model.py

• class GCN(nn.Module):
  利用邻居更新节点emb
• class DGCNN(nn.Module):

整个GN块的处理包含了三次update操作和三次聚合操作：

1.通过原始Edge，起始Node信息，全局信息共同update Edge；

2.通过当前Node 的信息，更新后Edge的信息，全局信息共同update Node；

3.通过更新后Edge、Node信息，和当前的全局信息共同update global；

4.每次更新后，聚合更新前的特征信息和更新后的特征信息作为当前的特征信息。

main

from model import DGCNN, GCN
from sampler import SEALData (生成正负样本)
from utils import evaluate_hits, load_ogb_dataset, parse_arguments
(计算正负样本命中率，/ 一张图，划分好的边（测试，训练，验证）/ 参数解析器）

• def train():
• def evaluate(model, dataloader, device):
• def main(args, print_fn=print):

if name == “main”:
args = parse_arguments()
logger = LightLogging(log_name=“SEAL”, log_path=“./logs”)
main(args, logger.info)

---

核心：学习一个映射，将子图模式 -> 边的存在性
输入：（A,X）
A是封闭子图的邻接矩阵
X是节点信息矩阵，其中每一行是一个节点的特征向量

如何构造X是重点：
首先，X由：结构节点标签、节点嵌入，节点属性三部分组成

第一个组件是每个节点的结构标签

• 构造一个映射函数：给封闭子图里的每一个节点赋予一个整数标签
• 利用代码：utilis.py 里的 drnl_node_labeling(subgraph, src, dst)
• 双半径节点标记法，获得节点在子图里的位置标记
  返回：节点位置标记 7/2/3

1)中心节点x和y是链路所处的目标节点（ src, dst )
2)与中心相对位置不同的节点对链路具有不同的结构重要性。

• 在得到标签后，我们使用它们的one-hot编码向量来构造X

• 节点标签函数用在了 def sample_subgraph(self, target_nodes): 里
  target_nodes(Tensor):两个目标节点的张量

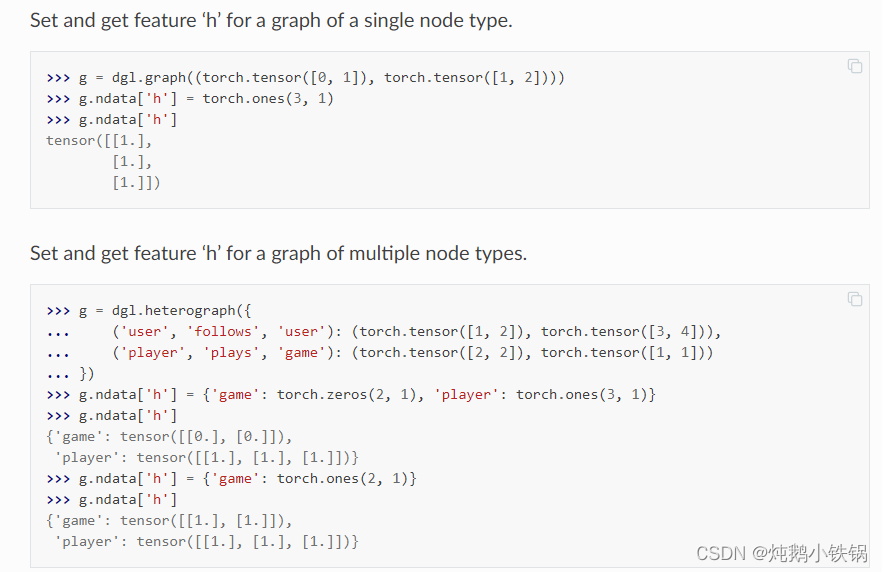

  返回:子图(DGLGraph):子图，返回一个节点数据视图，用于设置/获取节点特性

z = drnl_node_labeling(subgraph, u_id, v_id)
subgraph.ndata["z"] = z

以两个目标节点为基准，利用双半径节点标记法，为子图里的所有节点标记，最终获得子图的节点特征（结构标签）。

第二个组件：节点嵌入

• Given：网络G = (V, E)，一组正样本训练边集合Ep⊆E，一组负样本边集合En（ En∩E =∅ ，负样本边不属于边集）
• 如果直接在G上生成节点嵌入，则节点嵌入将包含：训练边集的边存在信息，因为正样本边属于边集。
• 我们观察到GNN进行节点嵌入时，可以快速发现这类链路存在信息， 导致正负样本获得的信息有差异。
• 我们的方法是：暂时把负样本En加到E中，并生成节点在新图上的嵌入：G0 = (V, E∪En)，使得正负训练集都能在嵌入中加入相同的链路存在信息。

两种方法获得节点嵌入：使用GNN或节点嵌入。

• DGCNN作为默认GNN
• node2vec作为默认嵌入

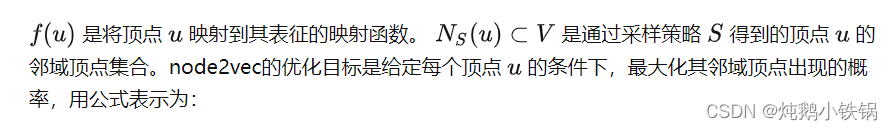

总的来说，Node2vec的流程如下：

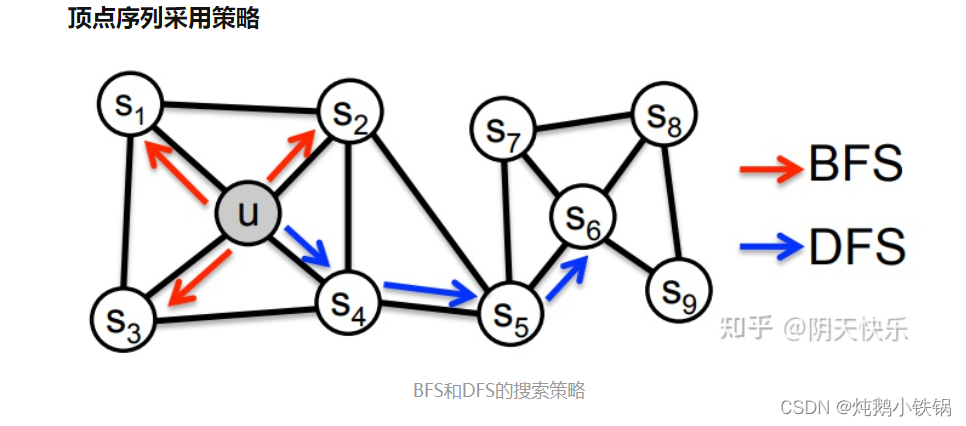

1. 使用改进的随机游走的方法(BFS和DFS的混合)产生采样节点序列。
2. 将生成的序列通过word2vec模型进行embedding

Official实现版本

总结：
【Main.py使用】
找data name = none 的代码(75-82, 98-112, 120-128) train-name test-name is not none 的，没有use embedding 和use attributes
利用util里的sample_neg生成不重叠的neg_train和neg_test

链路预测代码的困难：服务器崩溃（经常需要重新训练），
社团发现算法的实现困难：先调试类似的小数据集跑社团发现代码，再修改我们的数据集作为输入调试，数据集和测试数据相差十倍，导致可视化运行的时候速度很慢（还在找解决方法），提供了六种社团发现算法，还要逐步应用于数据集比较可视化的性能
八个数据集：SAir NS PB Yeast Celegans Power Router Ecoli

python Main.py --data-name XXX --hop 'auto' --batch-size 1

1.输入“python Main.py——data-name USAir”在USAir网络上尝试SEAL。

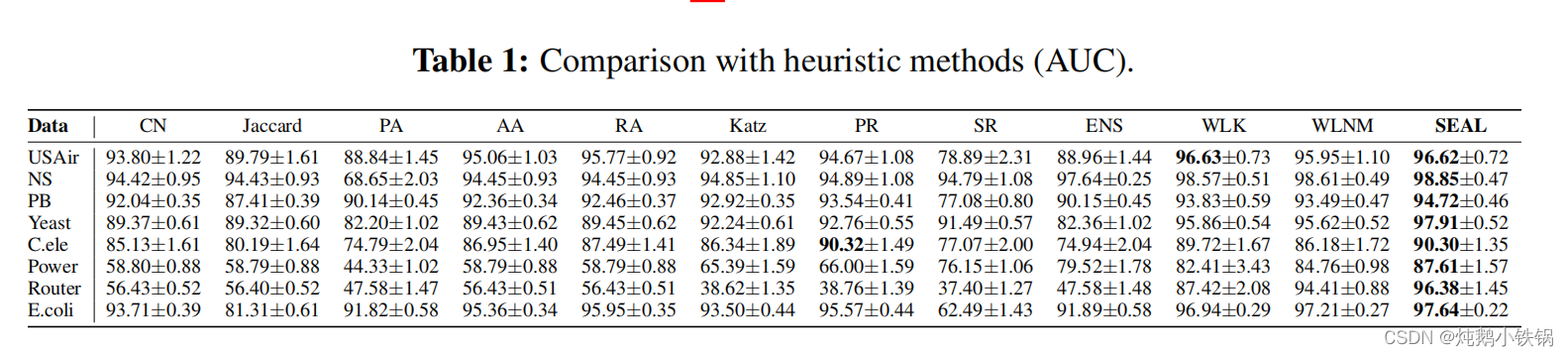

在命令后面附加“——seed Y”来使用其他种子。在数据集XXX上再现本文表1中的实验结果。
默认种子为1。

2. python Main.py --data-name NS –test-ratio 0.5 --hop ‘auto’ –use-embedding

2.在NS网络上运行SEAL

• 随机移除50% 观察到的链路作为测试链路
• 跳数自动从{1,2}设置
• 并包括node2vec嵌入

3. python Main.py --data-name PPI_subgraph –test-ratio 0.5 --use-embedding --use-attribute

3. 在包含节点属性的PPI_subgraph上运行SEAL。

• 并包括node2vec嵌入
• 随机移除50% 观察到的链路作为测试链路
• 假定节点属性保存在.mat文件的组中。

4. python Main.py –train-name PB_train.txt --test-name PB_test.txt --hop 1

4. 在自定义分割上的训练和测试边集上运行SEAL

• “PB_train.txt”的每一行是一个观察到的训练边
• “PB_test.txt”的每一行是一个未观察到的测试边
  • 注意，“PB_train.txt”中的边将用于构建观测到的网络，但不需要用“PB_train.txt”中的所有边训练SEAL，特别是当观测到的链接数量很大时。

  • 例如，要设置要训练的最大边数，可以附加“—max-train-num 10000”

  • 当1跳邻居过多时，例如twitter网络中的一个中心节点拥有数百万个追随者。添加**“——max-nodes-per-hop 100”**使用随机抽样将1hop邻居数量限制在100以下。

5. python Main.py –data-name PB –train-name PB_train.txt --test-name PB_test.txt --hop 1

• 仍然使用正训练边集“PB_train.txt”和测试边集“PB_test.txt”
• 但使用“PB. mat”中包含的网络。
  (如果“PB.mat”中有一个组，则可以使用 ——use-attribute)

如果希望使用SEAL输出未知链路的链路存在概率，请使用4.

6. python Main.py --train-name PB_train.txt –test-name PB_val.txt --hop 1 –save-model

• PB_val.txt是验证模型的边集
• 而 —save-model”将最终模型保存到data/PB_model.pth

7. python Main.py --train-name PB_train.txt –test-name PB_test.txt --hop 1 –only-predict

7. PB_test.txt 是想要输出边存在概率的节点对(它可能同时包含正负连边)

• 加载已保存的模型，并将“PB_test.txt”的预测结果输出到“data/PB_test_pred.txt”

---

SEAL代码(从子图、嵌入和属性中学习链接预测)。
SEAL是一种新的链路预测框架，它将链路预测系统地转化为子图分类问题。

对于每个目标链路，SEAL提取其h-hop封闭子图A，并构建其节点信息矩阵X(包含结构节点标签、潜在嵌入和节点的显式属性)。
然后，SEAL将(A, X)输入到图神经网络(GNN)中对链路存在性进行分类，使其可以同时从图结构特征(从A)和潜在/显式特征(从X)中学习，进行链路预测。

• 对于SEAL来说，嵌入和属性都不是必需的。
• 在大多数网络中，SEAL可以学习一个非常好的模型，而不需要使用任何嵌入或属性(因此利用纯图结构)。
• 正如实验所示，在X中包含嵌入甚至可能会损害性能。
• 如果X中不包含节点嵌入，SEAL将成为归纳式链路预测模型。

util_function.py

def sample_neg(net, test_ratio=0.1, train_pos=None, test_pos=None, max_train_num=None, all_unknown_as_negative=False):
返回：正负样本的测试集和训练集
train_pos, train_neg, test_pos, test_neg

def links2subgraphs(A, train_pos, train_neg, test_pos, test_neg, h=1, max_nodes_per_hop=None, node_information=None, no_parallel=False):
返回：训练封闭子图集，测试封闭子图集，？
return train_graphs, test_graphs, max_n_label[‘value’]

def parallel_worker(x):
返回：提取的子图标签
subgraph_extraction_labeling

subgraph_extraction_labeling(ind, A, h=1, max_nodes_per_hop=None, node_information=None):
返回：子图，字体节点标签，节点特征
return g, labels.tolist(), features

def neighbors(fringe, A):
返回：边缘节点集的一跳邻居集

def node_label(subgraph):
提出的双半径节点标记(DRNL)的实现
返回：子图节点位置标签集

def generate_node2vec_embeddings(A, emd_size=128, negative_injection=False, train_neg=None):
返回：node2vec嵌入

def AA(A, test_pos, test_neg):
返回：Adamic-Adar score
return CalcAUC(sim, test_pos, test_neg)

def CN(A, test_pos, test_neg):
返回：共同邻居得分

def CalcAUC(sim, test_pos, test_neg):
返回：AUC
return auc

---

Pytorch实现版本

• 这个存储库用PyTorch-Geometric库重新实现了SEAL，并在开放图形基准测试(OGB)数据集上测试SEAL。
  在提交时，SEAL在OGB排行榜的4个链接预测数据集中的3个中排名第一。
  它还支持类似plantoid的数据集，如Cora, CiteSeer和PubMed，其中使用随机0.85/0.05/0.1分割和AUC度量。
  使用自定义数据集也很容易，可以用自己的数据集替换Planetoid数据集。

• 前文提到X中可以不需要节点嵌入和节点属性，aka：
  SEAL是一种基于gnn的链路预测方法：

  1. 为每个目标链路提取一个k跳包围子图
  2. 应用一种称为双半径节点标记(DRNL)的标记技巧给每个节点一个整数标签作为其附加特征。
  3. 这些标记的封闭子图被馈送到图神经网络DGCNN来预测链接的存在。

• 第三步GNN可以用启发式方法替代：Common Neighbor (CN)和adam Adar (AA)
  它们在ogbl-ppa和ogbl-collab上的性能比许多GNN方法好得多。
  Common Neighbor应用命令：

  python seal_link_pred.py --use_heuristic CN --dataset ogbl-ppa


utils.py

def neighbors(fringe, A, outgoing=True):

• 找到图A的一跳邻居集
  A是scipy的CSR类型压缩矩阵
  outgoing表示是否是有向图

def k_hop_subgraph(src, dst, num_hops, A, sample_ratio=1.0,
max_nodes_per_hop=None, node_features=None,
y=1, directed=False, A_csc=None):

• 从图A中找到(u,v )边的k-hop封闭子图
  返回：节点集，子图，节点特征

def drnl_node_labeling(adj, src, dst):

• 返回：子图节点的双半径节点标记(DRNL)

def de_node_labeling(adj, src, dst, max_dist=3):

• 返回：节点距离编码
  def de_plus_node_labeling(adj, src, dst, max_dist=100):
  距离编码plus，本质与DRNL相同

def construct_pyg_graph(node_ids, adj, dists, node_features, y, node_label=‘drnl’):

• 返回：从scipy csr邻接矩阵构造pytorch_geometric图

def extract_enclosing_subgraphs(link_index, A, x, y, num_hops, node_label=‘drnl’,
ratio_per_hop=1.0, max_nodes_per_hop=None,
directed=False, A_csc=None):

• 从图A中为link_index中的所有边提取封闭子图

def do_edge_split(dataset, fast_split=False, val_ratio=0.05, test_ratio=0.1):

• 数据集边分割，验证训练测试

def get_pos_neg_edges(split, split_edge, edge_index, num_nodes, percent=100):

• 获得正负样本边集

计算共同邻居启发式得分，亚当-阿达尔启发式评分，个性化PageRank启发式评分。

models.py

构造了GCN,SAGE,DGCNN,GIN四个网络

seal_link_pred.py

构造了SEALDataset类：

• 初始化
• 处理文件名
• 处理数据集
  • 用权重将多条边压缩成单边
  • 提取正负样本边集的封闭子图

构造SEALDynamicDataset类：

• 初始化
  • 用权重将多条边压缩成单边

def train() def test()

def test_multiple_models

def evaluate_hits评估命中率
