该博客介绍了如何使用Proteus8.10仿真STC89C51单片机控制ULN2003驱动的步进电机实现正反调速，并通过LCD12864显示屏显示运行状态。用户可以通过按键进行速度调整和电机方向切换。程序中包含了电机控制接口定义、定时器设置以及主程序的实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

功能说明：
1.使用Proteus8.10仿真stc89c51正反调速控制uln2003步进电机。
2.运行参数显示屏LCD12864显示。
3.按键控制电机正反转以及调速与急停。

注意事项：
处理器：STC89C51/STC89C52
仿真软件：Proteus8.10

按键控制步进电机正反转并可调速

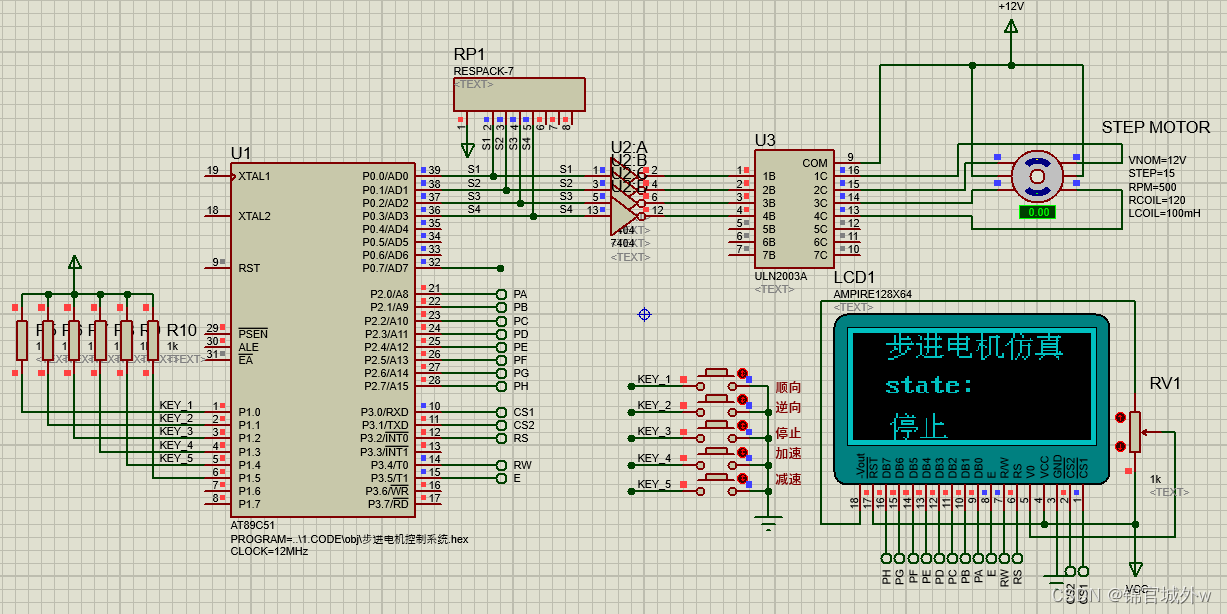

初始状态如下图所示：
在这里插入图片描述
正转控制如下图：

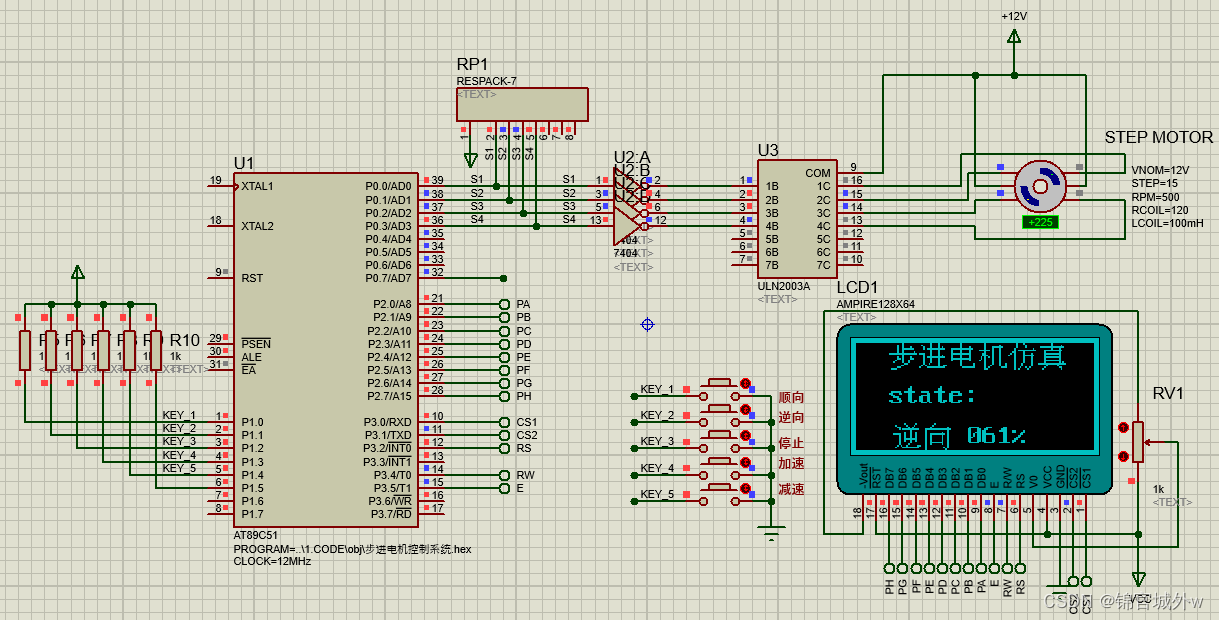

反向控制如下所示：

部分程序如下所示：

#include  "macro.h"
uchar buf_Direction;                  								//设定步进电机的转向
uint  set_speed;                      								//设定步进电机的转速
uchar step_motor_loop[8]={0x01,0x03,0x02,0x06,0x04,0x0C,0x08,0x09};	//驱动控制指令表
uchar step_index;
//电机正反转控制接口
#define CST_STEP_MOTOR_Z      10				  //正转
#define CST_STEP_MOTOR_F      20				  //反转
#define CST_STEP_MOTOR_ST     0      		      //停止
//晶振选择
#define     fosc_12MHz                  12
#define     fosc_24MHz                  24
#define     fosc_setting        fosc_12MHz
//定时器工作方式1
#define CST_TIME_MS    1000
#define CST_TH0          (65536-CST_TIME_MS*fosc_setting/fosc_12MHz)/256
#define CST_TL0          (65536-CST_TIME_MS*fosc_setting/fosc_12MHz)%256

电机正反运行状态控制代码如下：

	static uchar key_loose=0;
	uchar temp=0;
	P1=0XFF;
	temp=P1&0xFF;
	if(key_loose >0)
	{
		if(temp==0xFF)
	 	key_loose=0;
		return;
	}
	else if(temp !=0xFF)
  	{
  		key_loose=10;
  		temp=P1&0xFF;
  		switch(temp)
	 	{
	  		case 0xFE:
	                	buf_Direction=CST_STEP_MOTOR_Z;
                        list_write_HZ_Str(6,20,"顺向");
	                 	caluate();
			  			break;

	  		case 0xFD:
	                	buf_Direction=CST_STEP_MOTOR_F;
			  			list_write_HZ_Str(6,20,"逆向");
			    		caluate();
			  			break;
 	  		case 0xFB:
	                	buf_Direction=CST_STEP_MOTOR_ST;
			  			list_write_HZ_Str(6,20,"停止");
			  			list_write_HZ_Str(6,60,"     ");
			  			break;
	  		case 0xEF:
	                	if(buf_Direction !=CST_STEP_MOTOR_ST)
				     	{
					  		if(set_speed <80)set_speed +=2;    //减速
					      	caluate();
					 	}
						break;
	  		case 0xF7:
	               		if(buf_Direction !=CST_STEP_MOTOR_ST)
				     	{
					  		if(set_speed >14)set_speed -=2;      //加速
					    	caluate();
					 	}
						break;
	  		default:
	                	break;                                //其它值返回
	 }
  }

主程序如下所示：

void main(void)
{
   P2=0xff;
   P1=0xff;
   P0=0Xff;
   init_timer0();
   iniLCD();                                      //初始化 LCD
   buf_Direction=CST_STEP_MOTOR_ST;
   set_speed=60;
   step_index=3;
   EA=1;	                                      //开启中断
   while(1)
   {
     key_Scan();								  //按键扫描函数
   }
}
