记录 | 图莫斯 UTA0504使用记录

于 2024-11-29 15:43:42 发布
阅读量2.3k 收藏 15
点赞数 5
CC 4.0 BY-SA版权
分类专栏： 学习 文章标签： 图莫斯
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_41714549/article/details/144111229

目录

前言

参考文章：
图莫斯官网

自己的感想

一、产品的接口

1.1

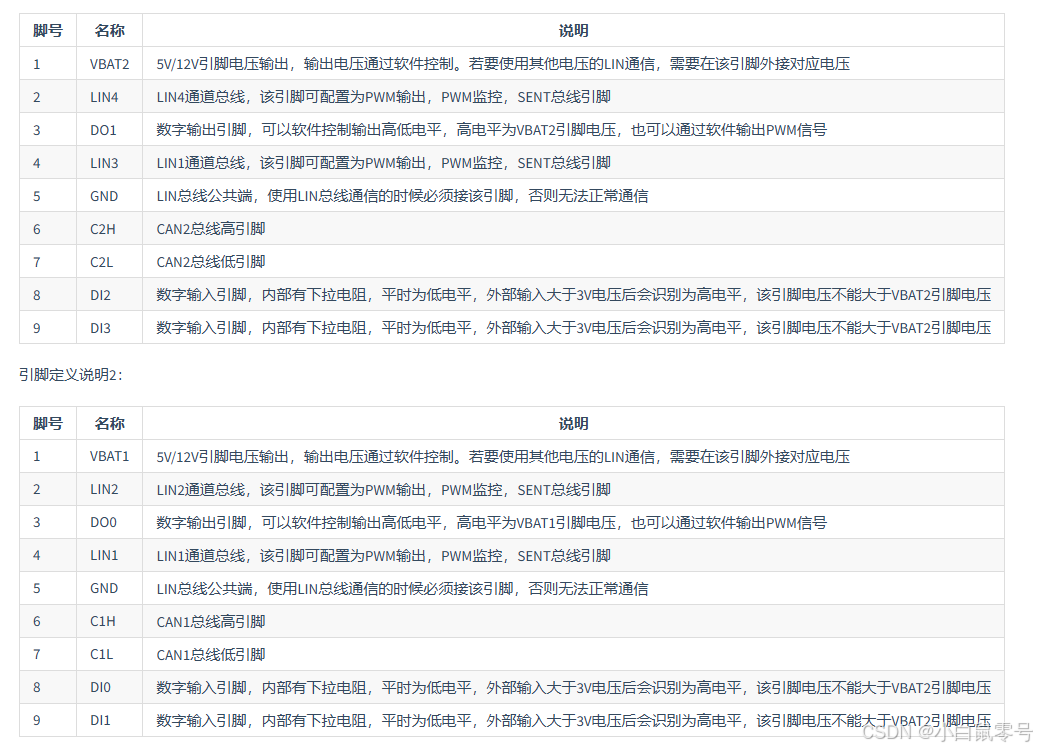

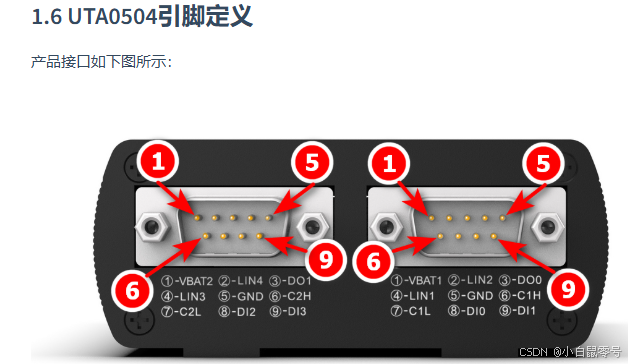

在这里插入图片描述
在这里插入图片描述

1.2 测试软件

官方自己提供的测试软件。去官网下载即可。
在这里插入图片描述

二、测试CAN通讯

2.1 SENT卡短接测试CAN通讯

Step 1 接线

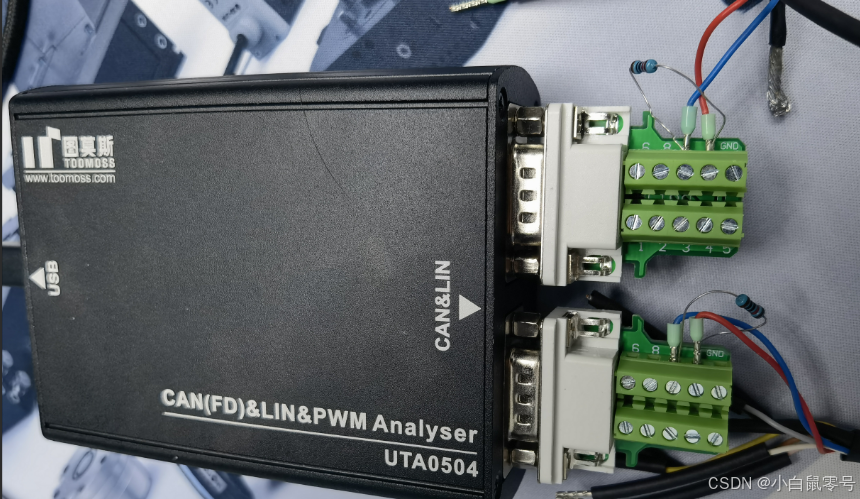

CAN通讯短接方式：CAN-H和CAN-H对接，CAN-L和CAN-L对接。CAN-H和CAN-L之间接120Ω终端电阻。
在这里插入图片描述

Step2 测试软件设置

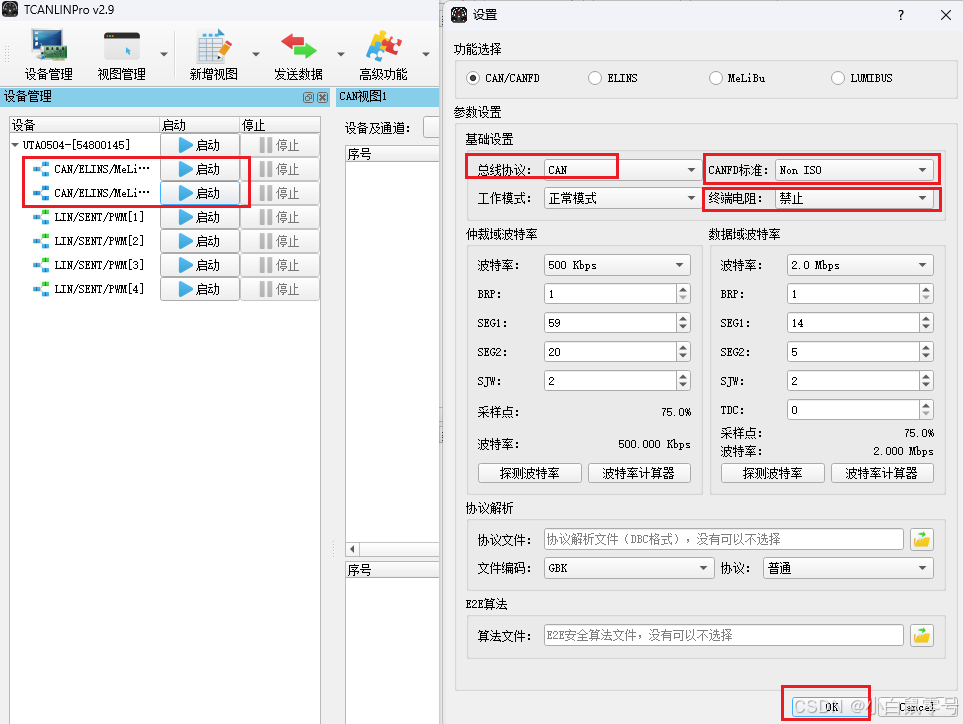

对CAN1和CAN2都点击“启动”，进行图中配置。注意：如果没有进行物理上的接终端电阻120Ω，那么需要在设置中将终端电阻设置为“使能”。最后点“确定”。
在这里插入图片描述

Step3 发送数据

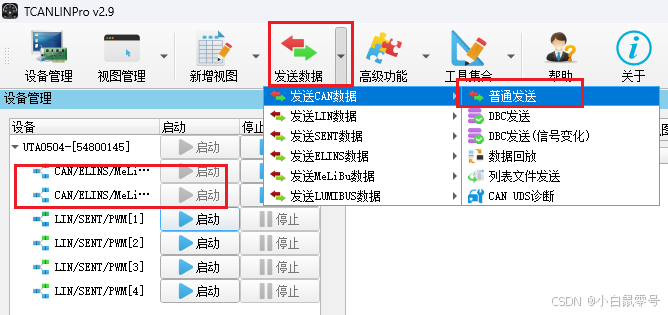

在CAN1，CAN2都启动的情况下，点击“发送数据”，选择“发送CAN数据”，点击“普通发送”。
在这里插入图片描述

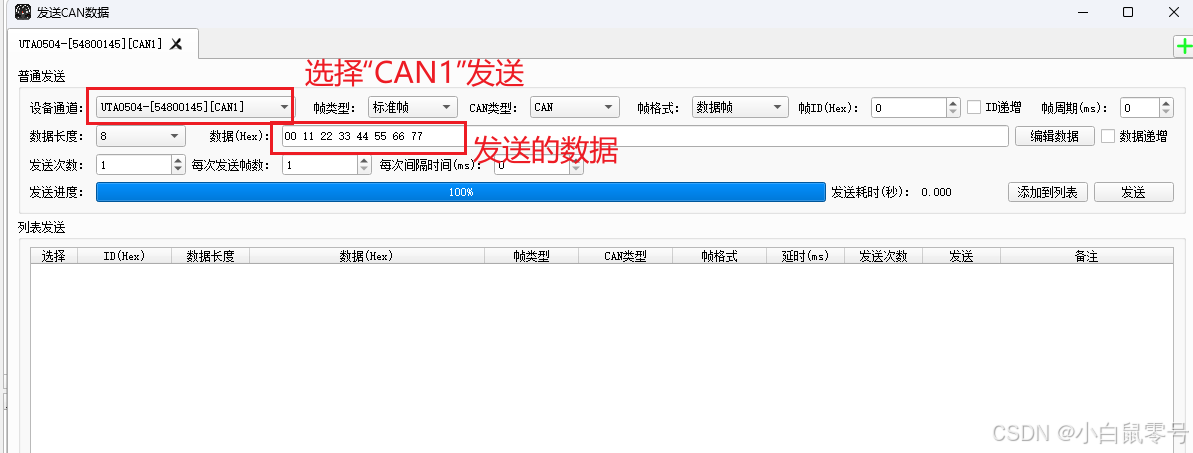

选择CAN1发送00 11 22 33 44 55 66 77
在这里插入图片描述

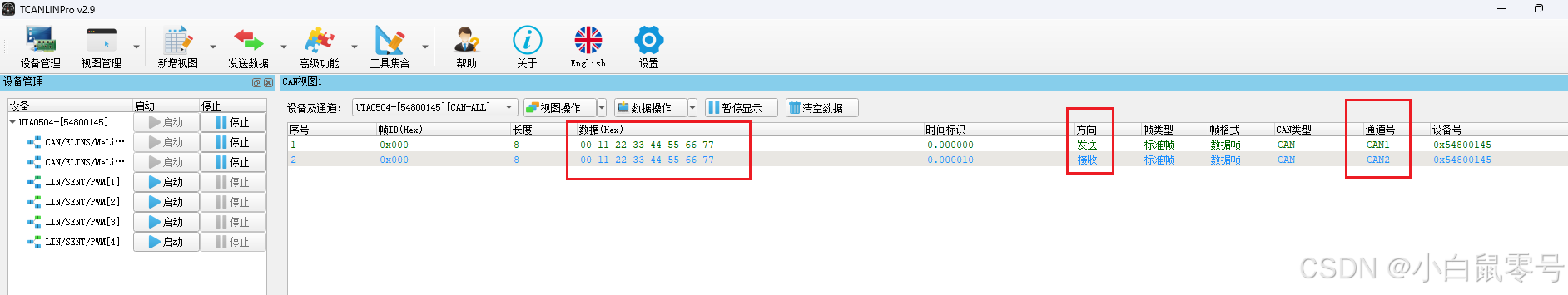

在主界面能看到1进行发送，2进行接收并显示的内容。
在这里插入图片描述

三、LabVIEW

3.1 下载范例

https://gitee.com/toomoss/USB2XXX_Example/tree/master

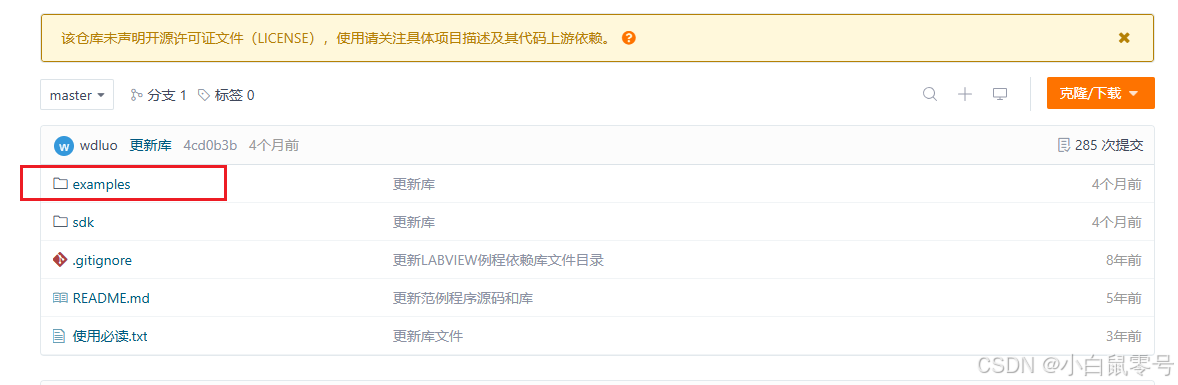

去gitee中下载example范例，直接允许范例就可以了。
在这里插入图片描述

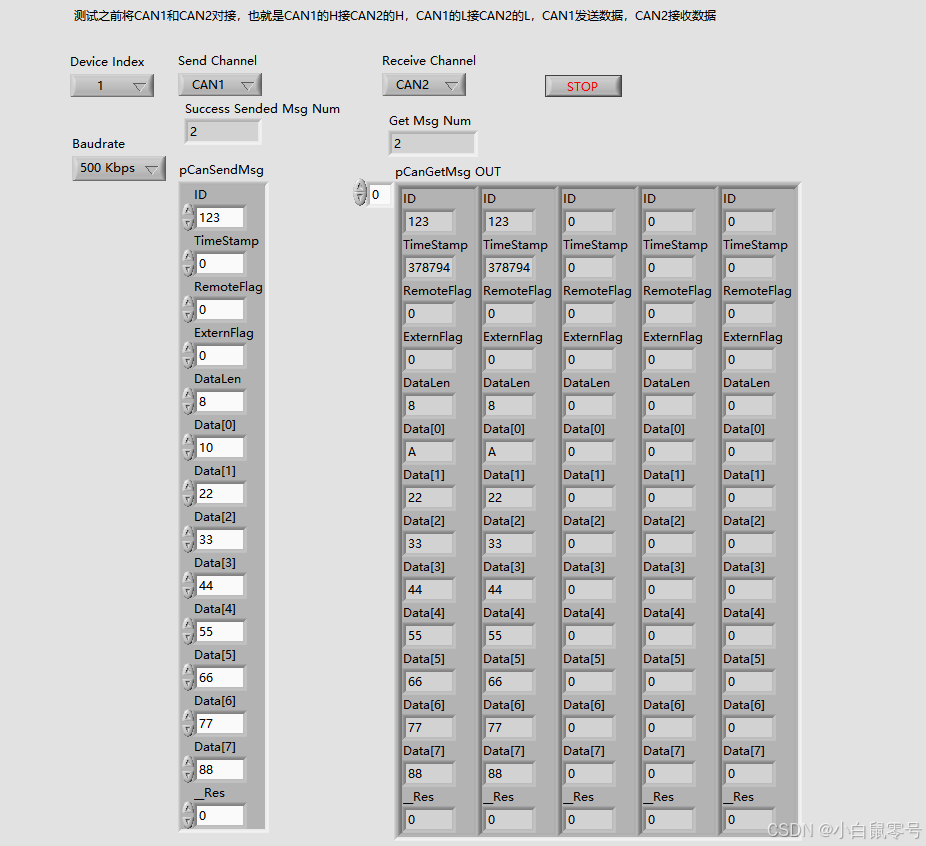

3.2 运行范例

用LabVIEW2018直接允许就可以。
在这里插入图片描述
