FPGA第二节：调用IP实现乘方器

最新推荐文章于 2024-01-08 22:43:58 发布

苏仁杞

最新推荐文章于 2024-01-08 22:43:58 发布

阅读量423

点赞数

文章标签： verilog fpga

本文链接：https://blog.youkuaiyun.com/qq_41520766/article/details/121129806

版权

本文详细介绍了如何在FPGA设计中利用Verilog和IP Catalog调用乘法器IP，步骤包括选择合适的multiplier IP，设置数据位宽，创建顶层模块，编写仿真文件进行行为仿真，进行RTL分析，综合，编辑约束文件，实现并进行时序仿真，最后将设计烧录到FPGA板进行验证。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、调用ip（IP catalog→multipliers→multiplier），双击multiplier确认
在这里插入图片描述

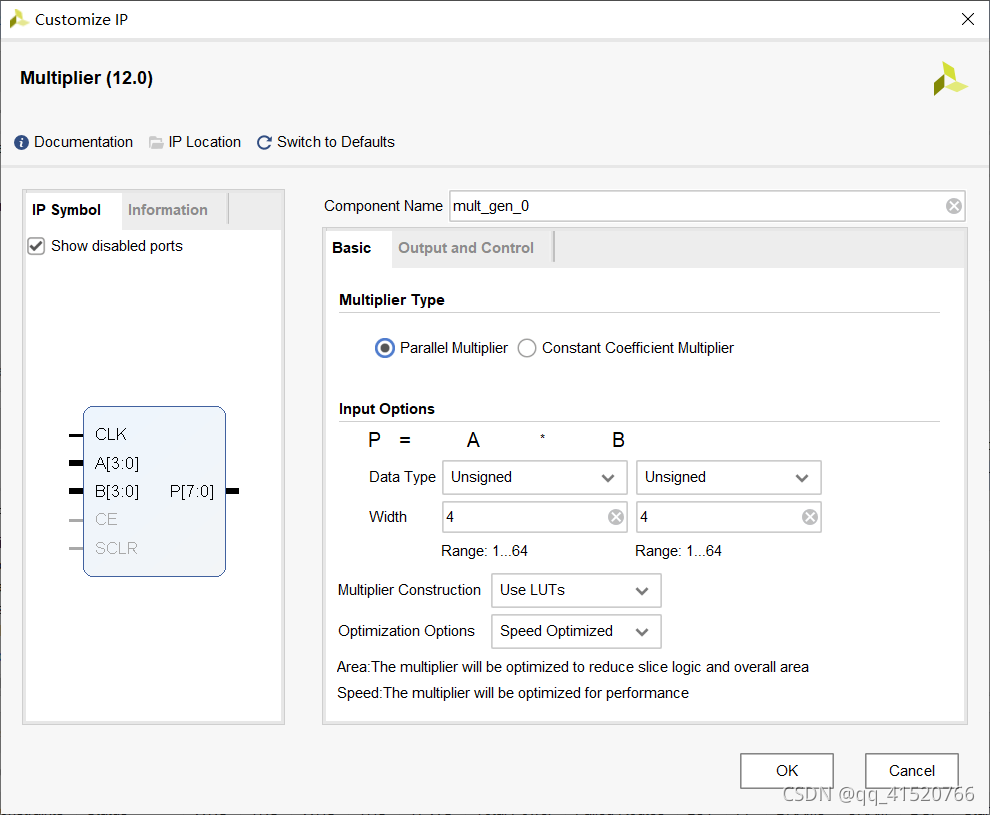

2、修改数据位宽

3、然后创建顶层文件调用ip，实现乘方运算

module sqaure_top(
input [3:0]a,
input   clk,
output [7:0]b
    );
    mult_gen_0 m1(
    .CLK(clk),
    .A(a),
    .B(a),
    .P(b)
    );
endmodule

4、编辑仿真文件，进行行为仿真

module square_sim(
    );
    reg  clk;
    reg [3:0]a;
    wire [7:0]b;
     mult_gen_0 m2(
    .CLK(clk),
    .A(a),
    .B(a),
    .P(b)
    );
    initial begin
    clk=0;
    end
    always begin
    #50 clk=!clk;
    end
    initial
    begin
    #0
    a=4'b0000;
    #100
    a=4'b0001;
    #100
    a=4'b0010;
    #100
    a=4'b0011;
    #100
    a
