ADDA:串口传输及RGB显示问题

首先先把结论放在最前面，
串口由于传输速率的限制，只能接收频率在6400s-1以下的信号，频率继续增高，串口接收的数据将无法复现信号形状。
显示信号由于时钟频率的限制，在显示频率在3200s-1的信号可以显示完整周期，信号频率继续降低将无法展现完整信号。

1.串口传输

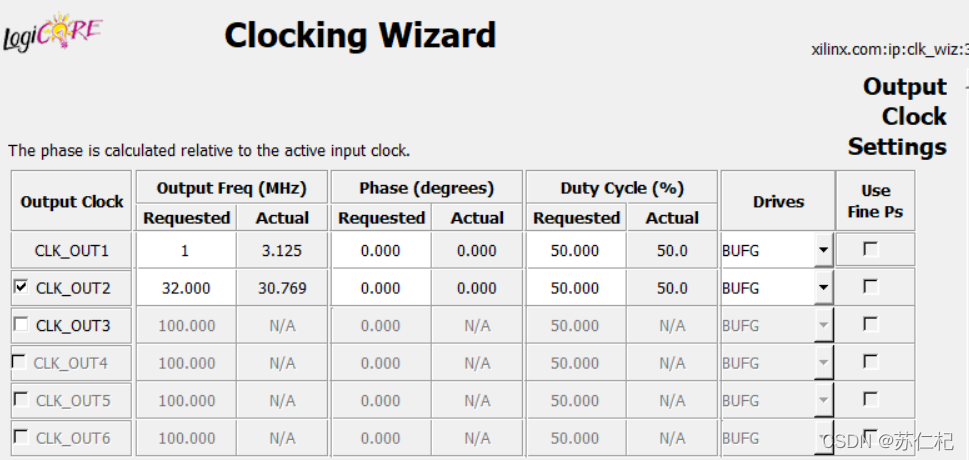

初始信号设置为频率较小的信号，AD的IP核能提供的最小时钟频率为1MHZ，但实际为3.125MHZ,如图
频率：3.125MHZ
周期：3.12510241024=3276800
1/3276800s传输一次数据，即一个字节，一共是32768b，那么就需要1/100s传完，那么信号的频率就是100s-1，又用32M采集进去，单个周期数据量扩大到1M个b，周期仍为1/100s。
串口传输：波特率256000，即32000B/s，1/100s（单个周期内）能采样到的就是320B。

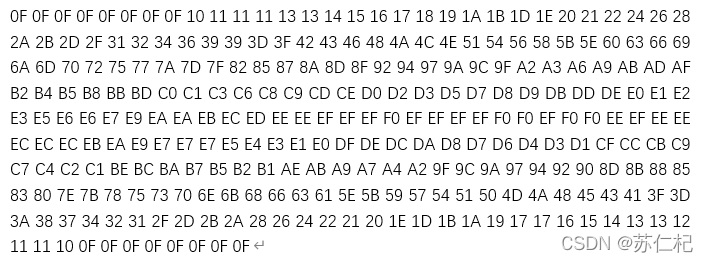

实际采集到的一个周期的数据为291，误差为9%，鉴于频率过小，误差在允许范围内。
其他：信号频率为400s-1，1600s-1，6400s-1时，图像如下所示

<
