封装绘制包括：
1.引脚过空及焊盘
2.元器件边框丝印

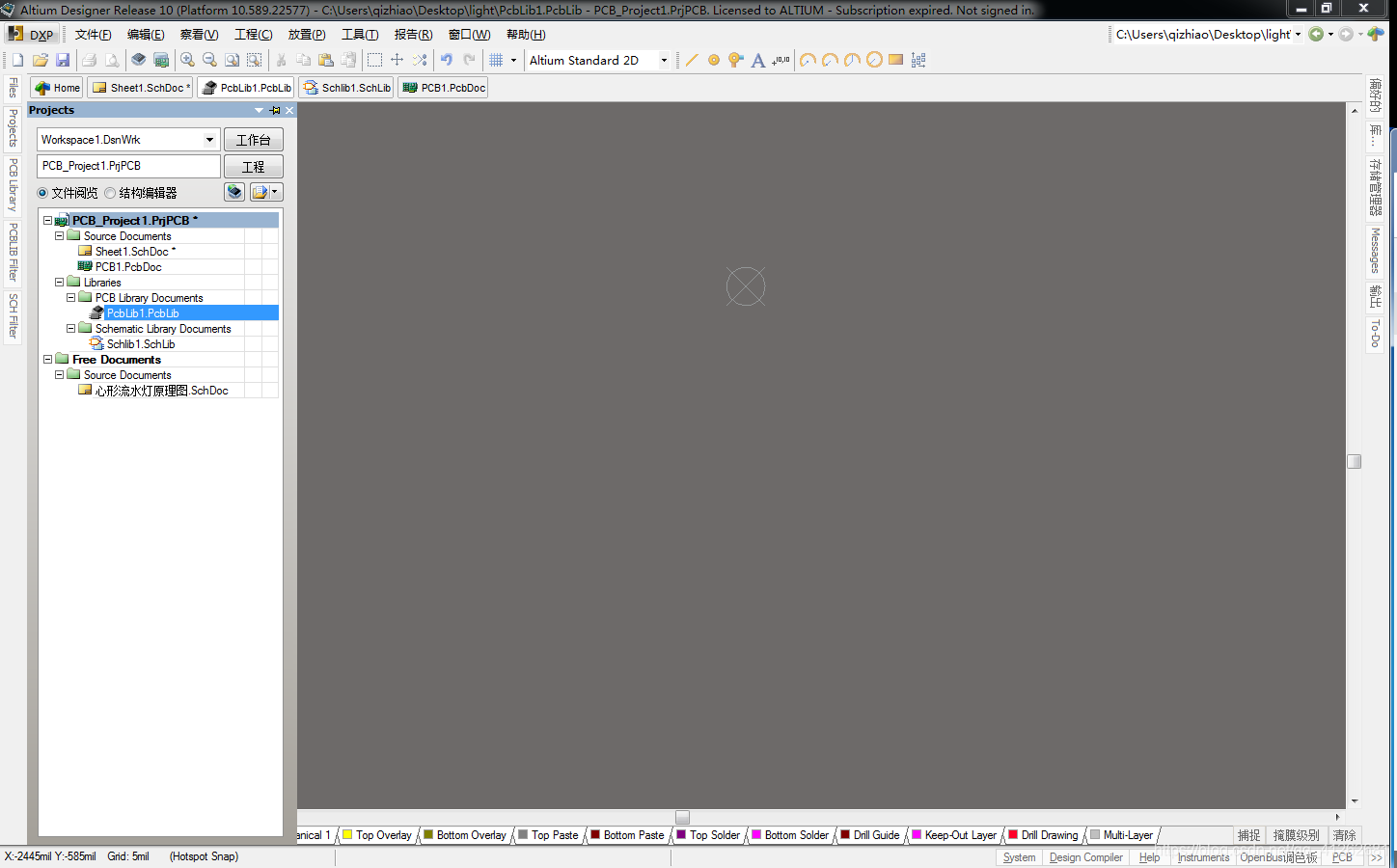

先建一个PCB库保存
在这里插入图片描述

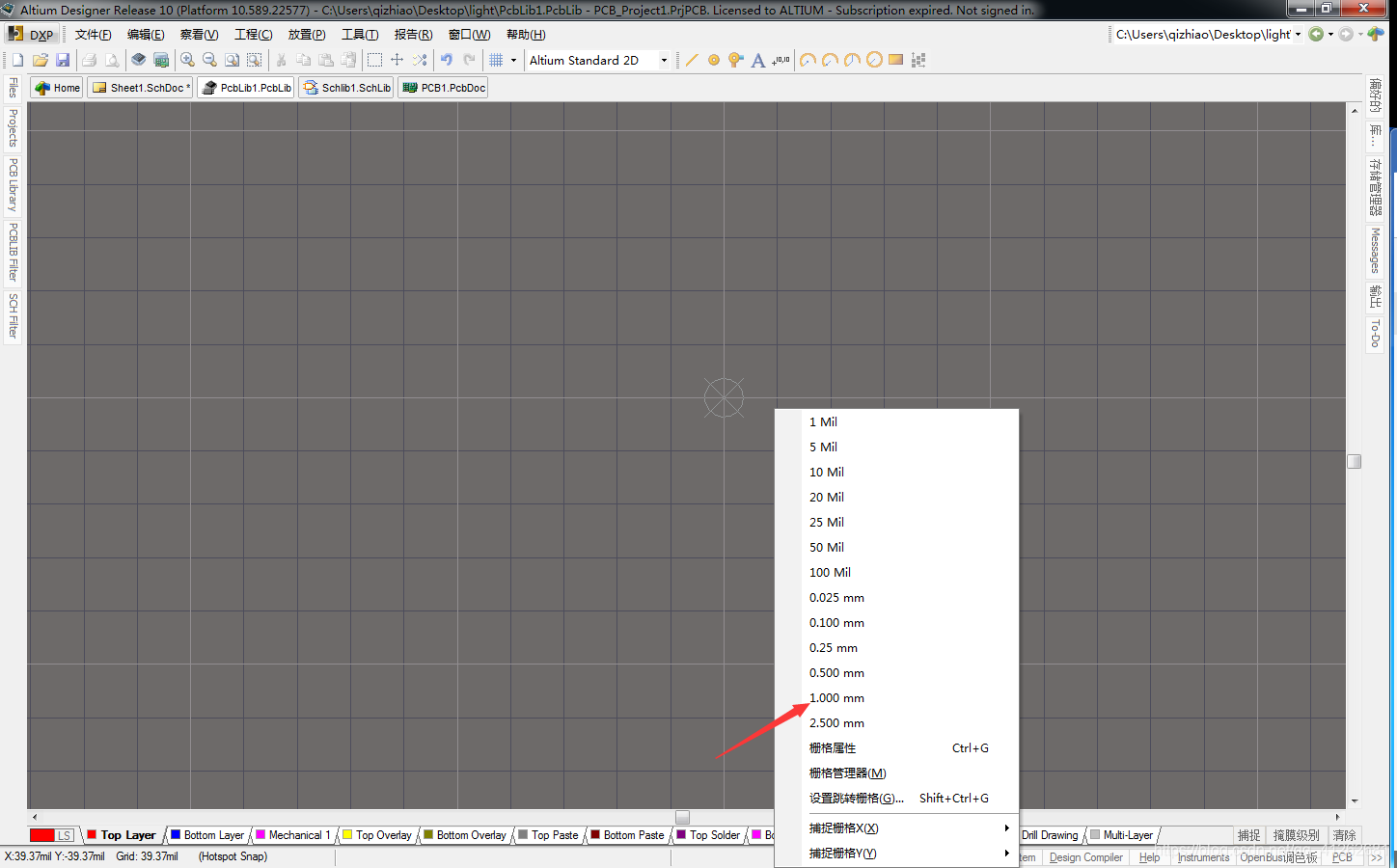

按g，将栅格设置成1mm
在这里插入图片描述
在这里插入图片描述

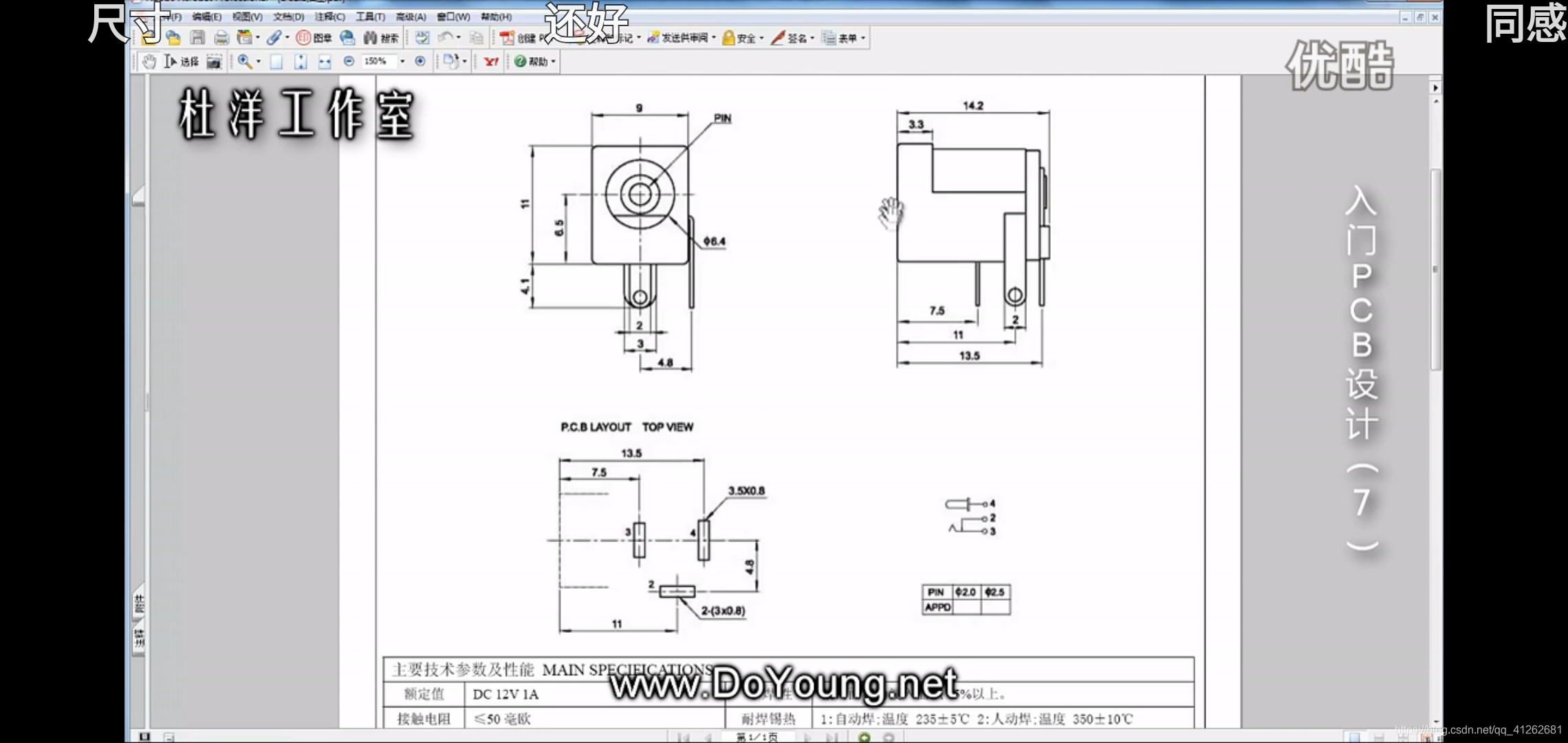

画一个DC插座
在这里插入图片描述

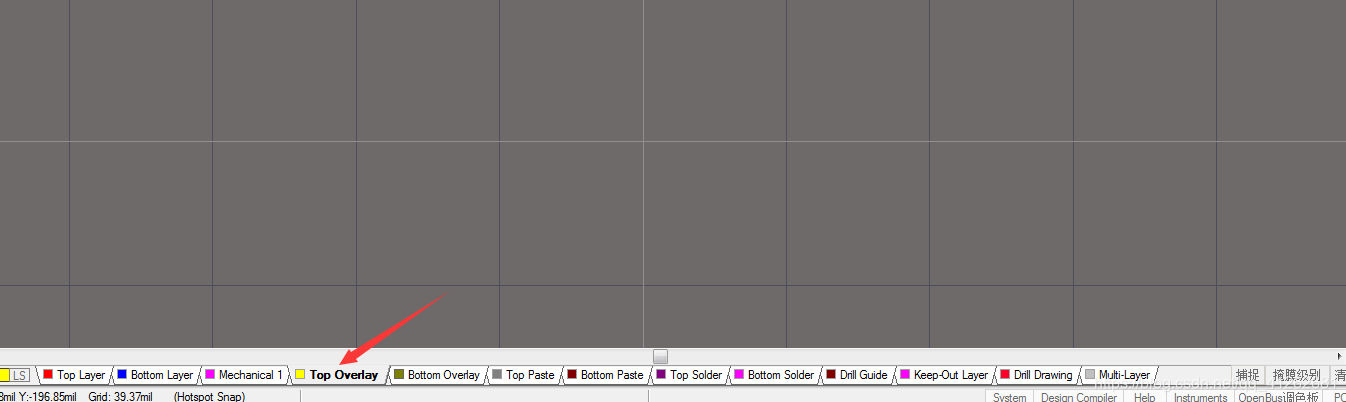

首先切换到top overlay绘制丝印边框
在这里插入图片描述

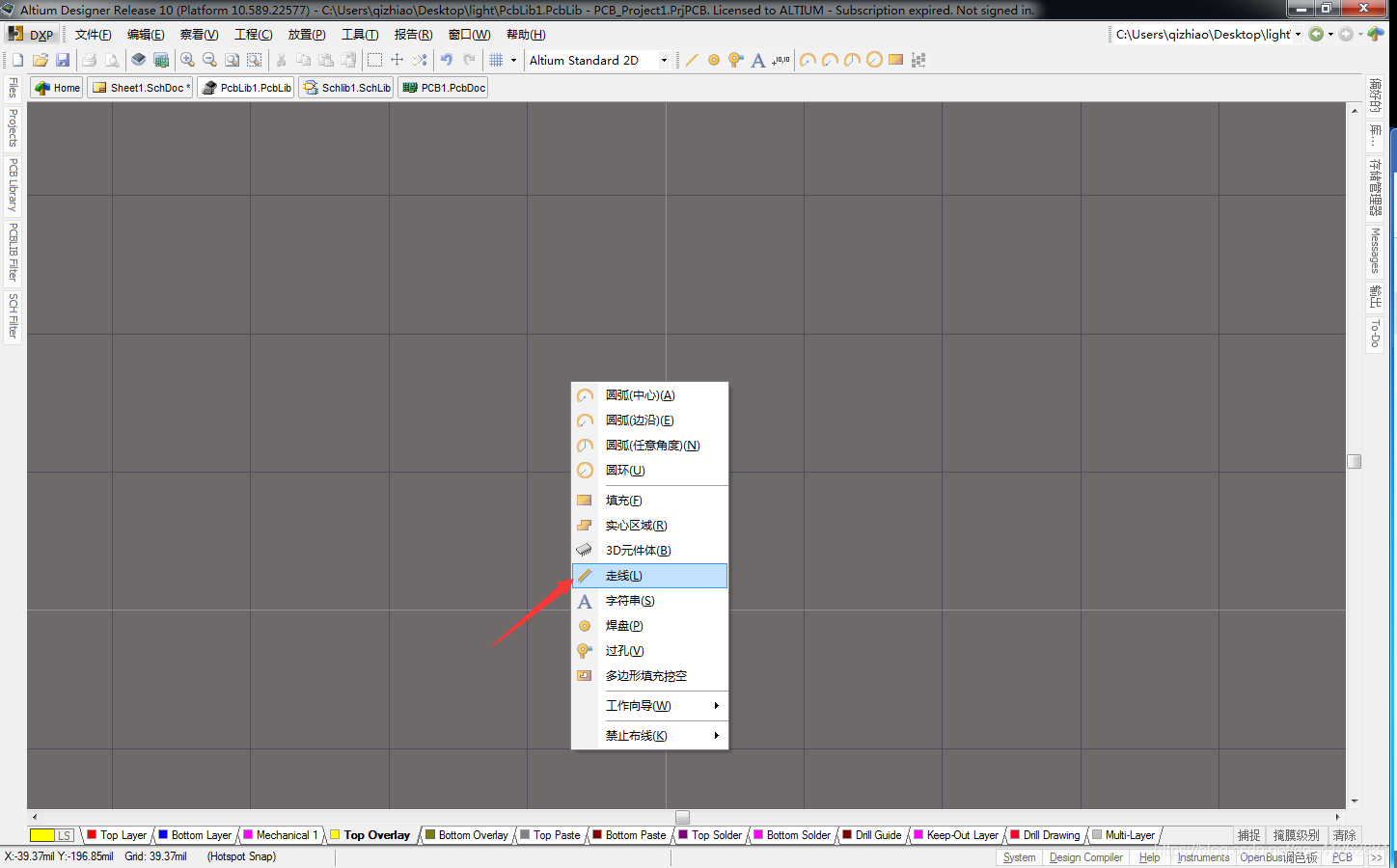

P-走线
在这里插入图片描述

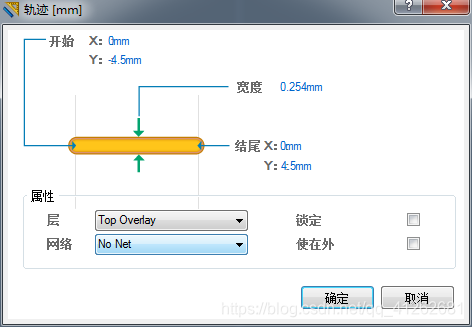

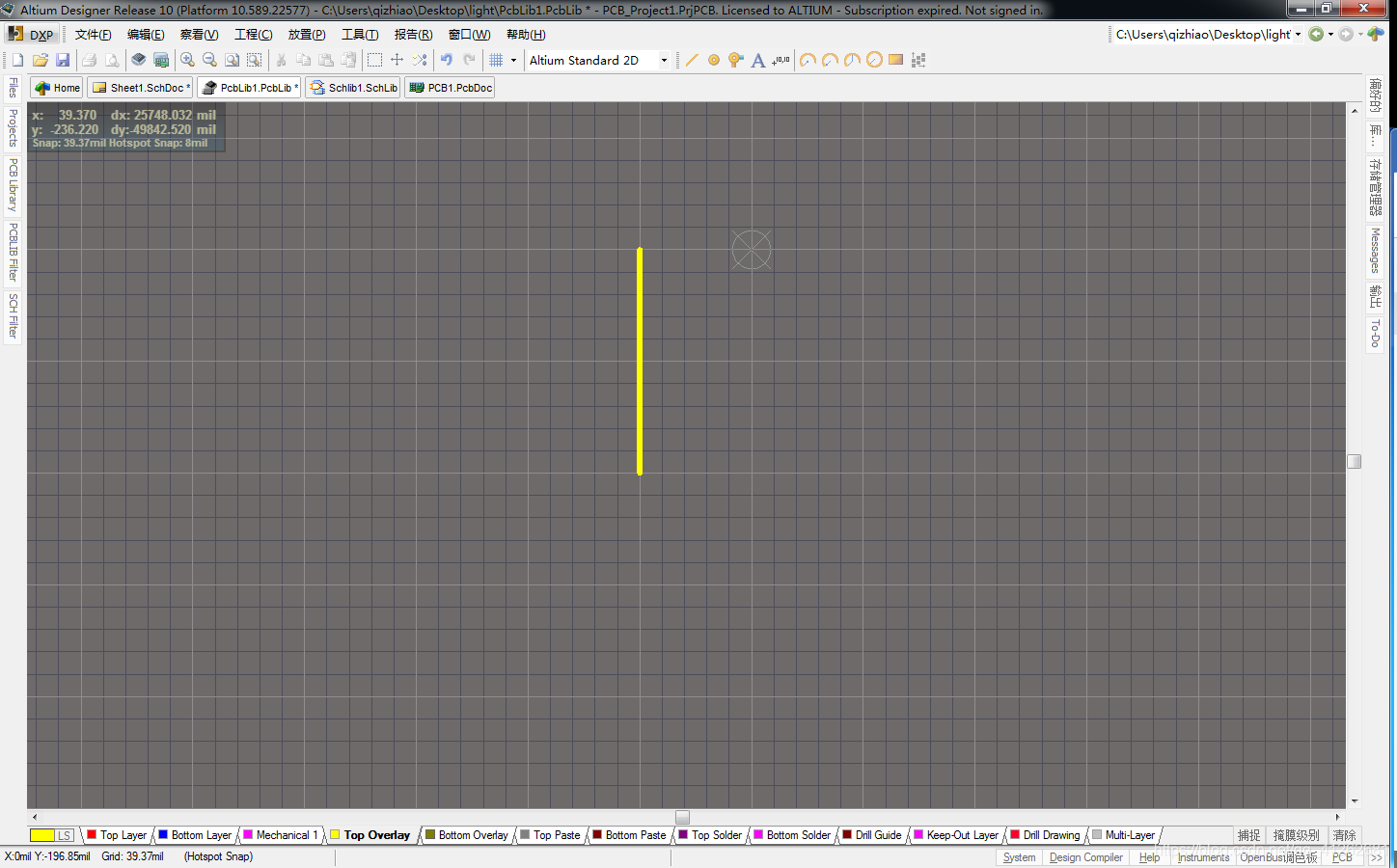

首先定一个参考边框
在这里插入图片描述

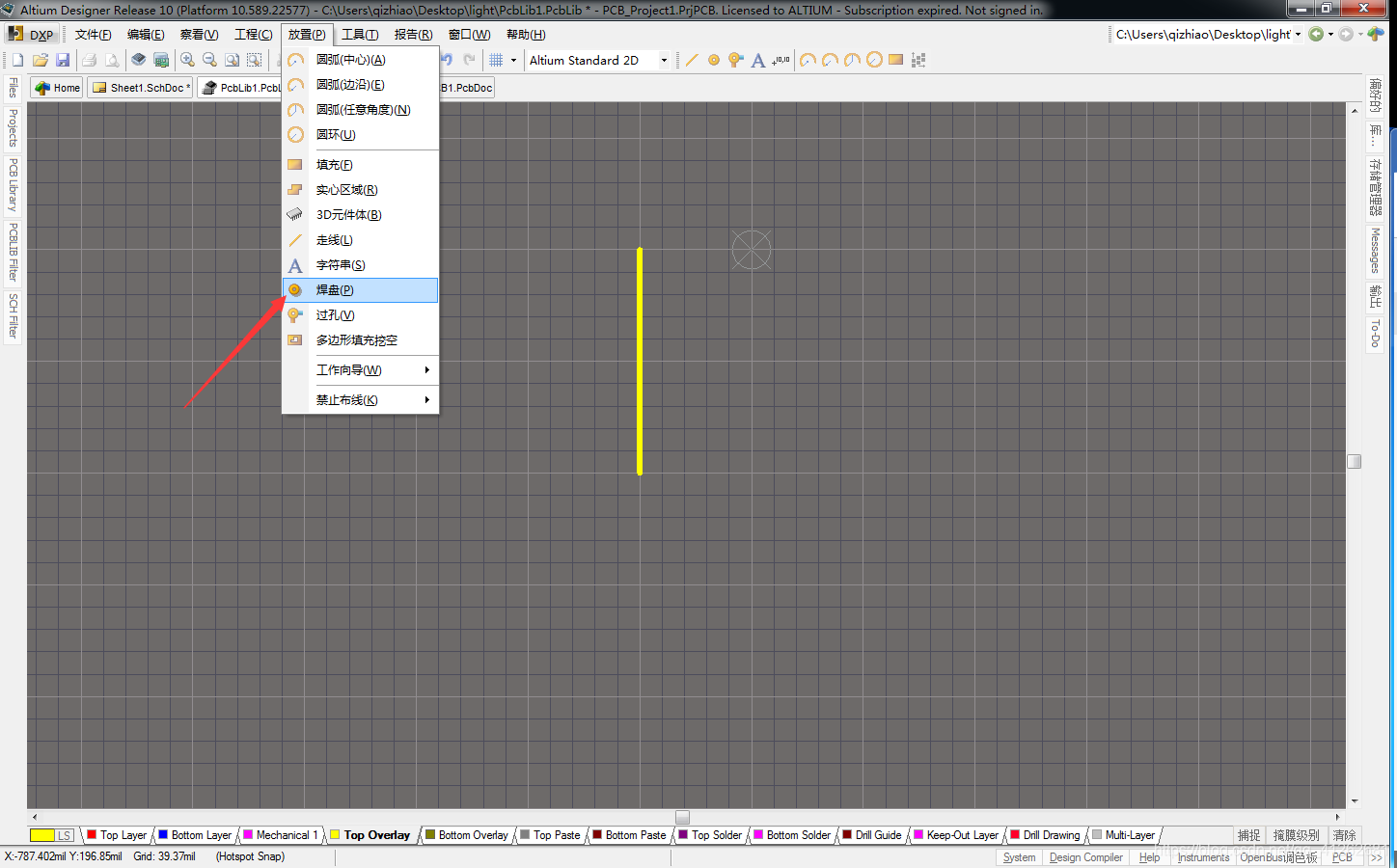

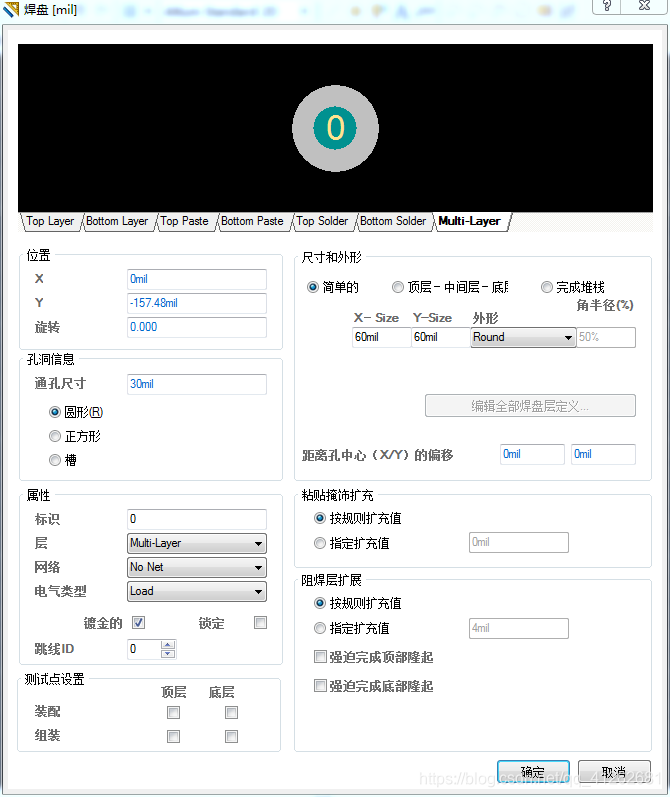

确定焊盘位置后，点击放置-焊盘，tab设置参数
在这里插入图片描述
在这里插入图片描述

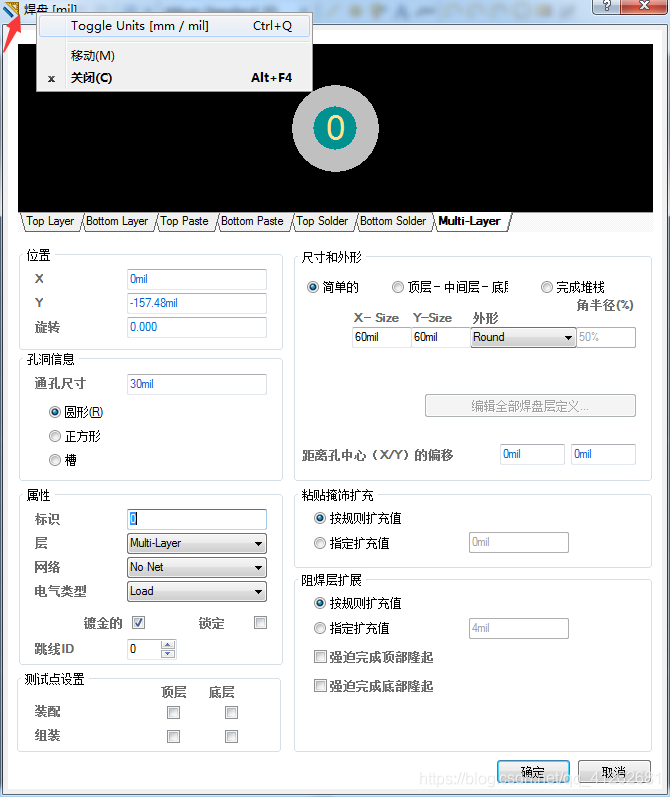

单位切换，左上角右键，快捷键ctrl+q
在这里插入图片描述

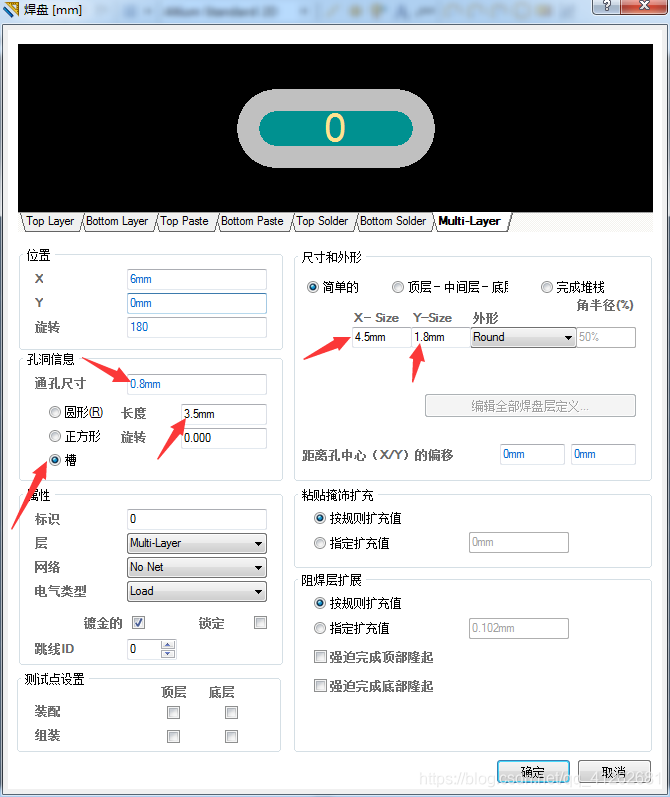

根据上图，将通孔尺寸形状设置，，右侧的尺寸保持比左侧大1mm就行了
在这里插入图片描述

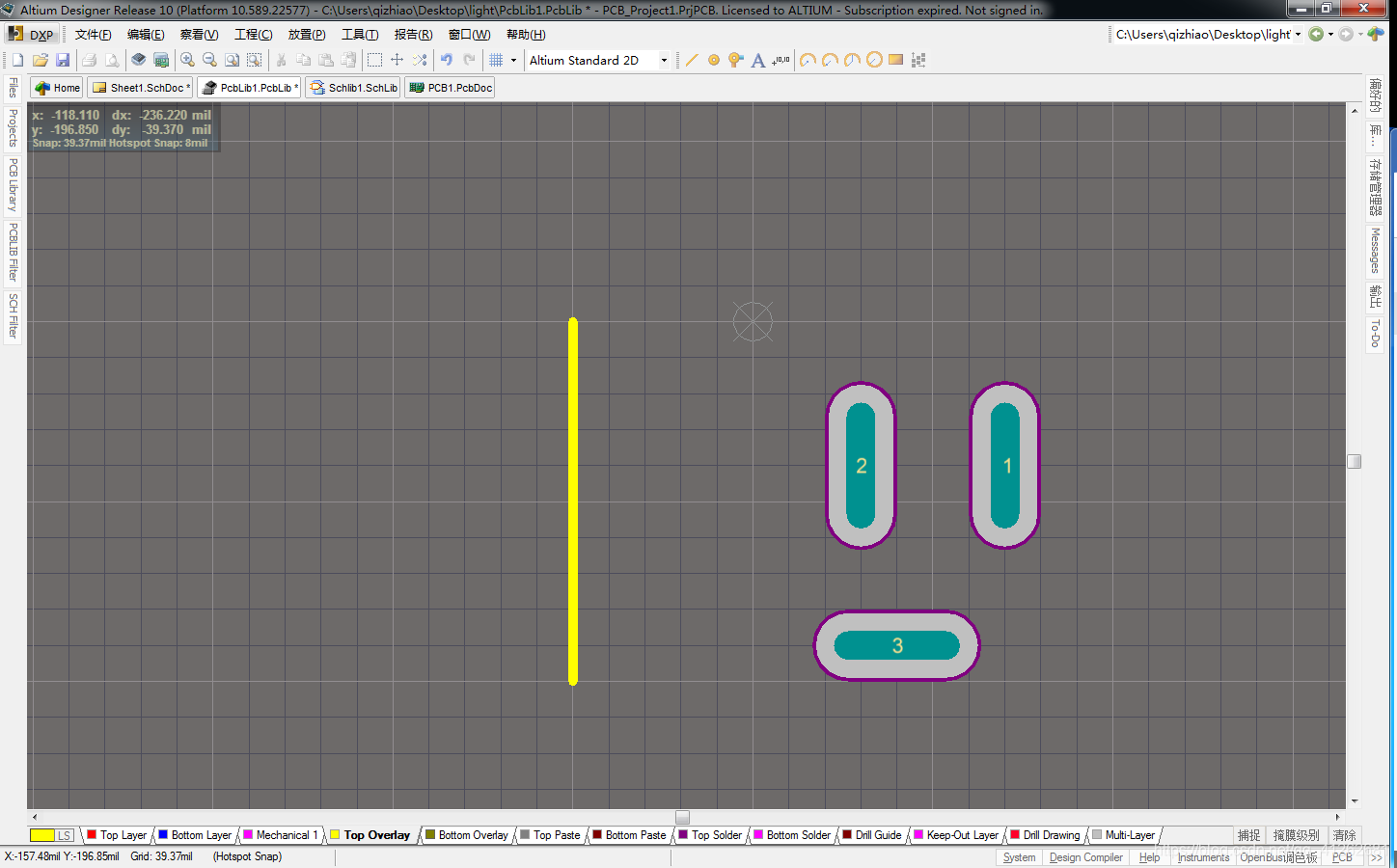

编号摆上去
在这里插入图片描述

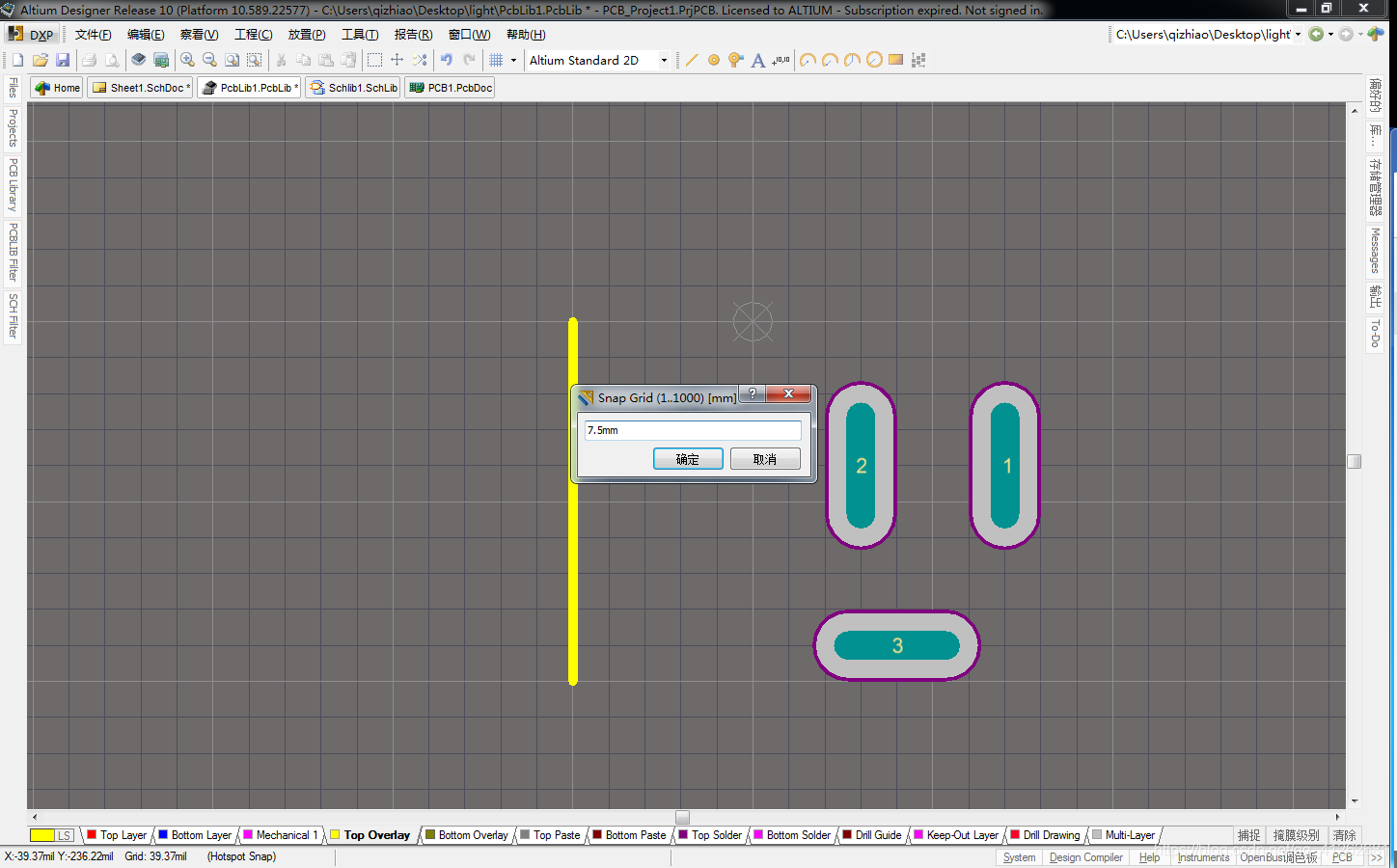

首先确定二脚，双g，修改栅格
在这里插入图片描述

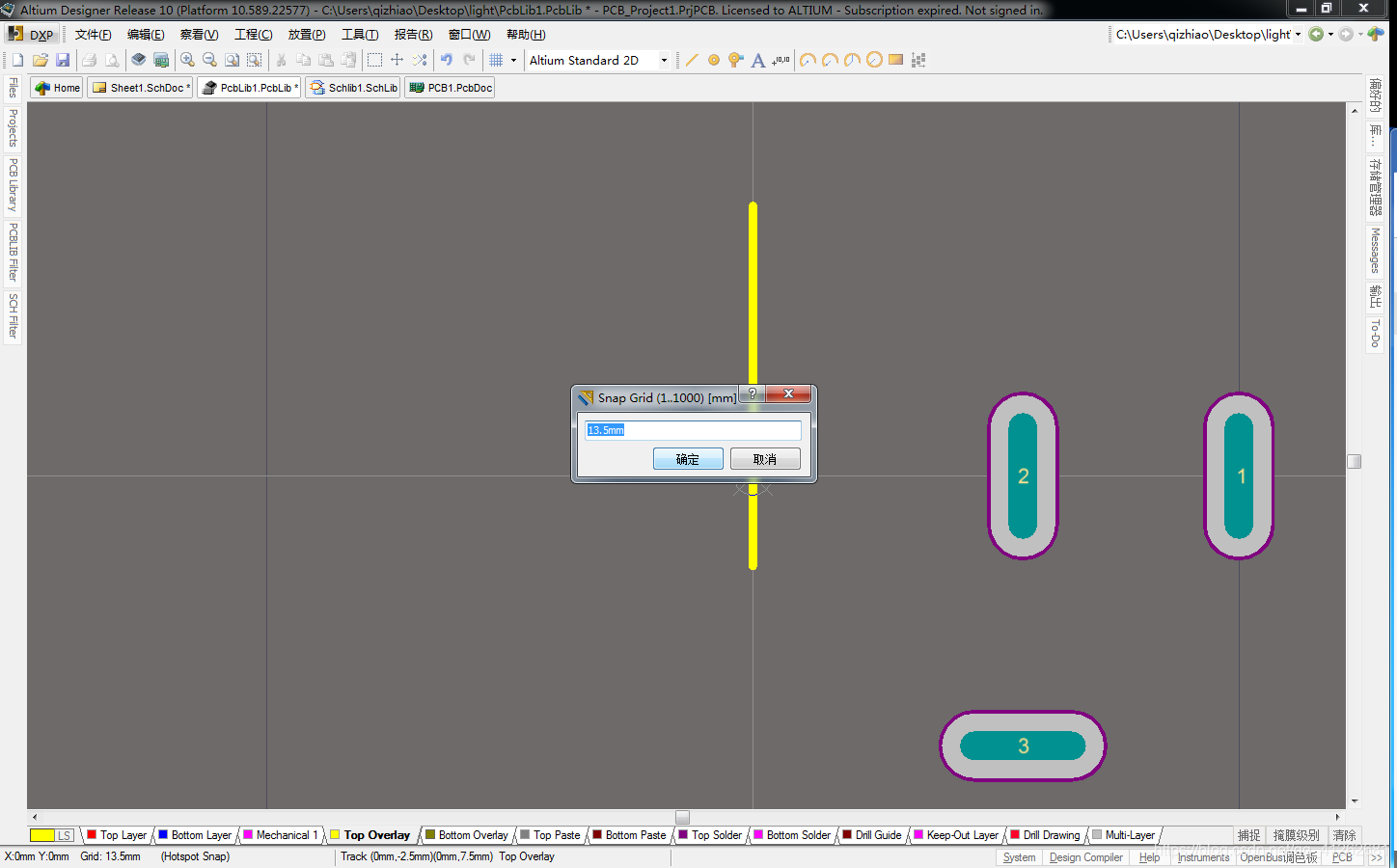

然后修改为13.5确定1脚
在这里插入图片描述
此时在向下移动时会被吸附，在这里插入图片描述

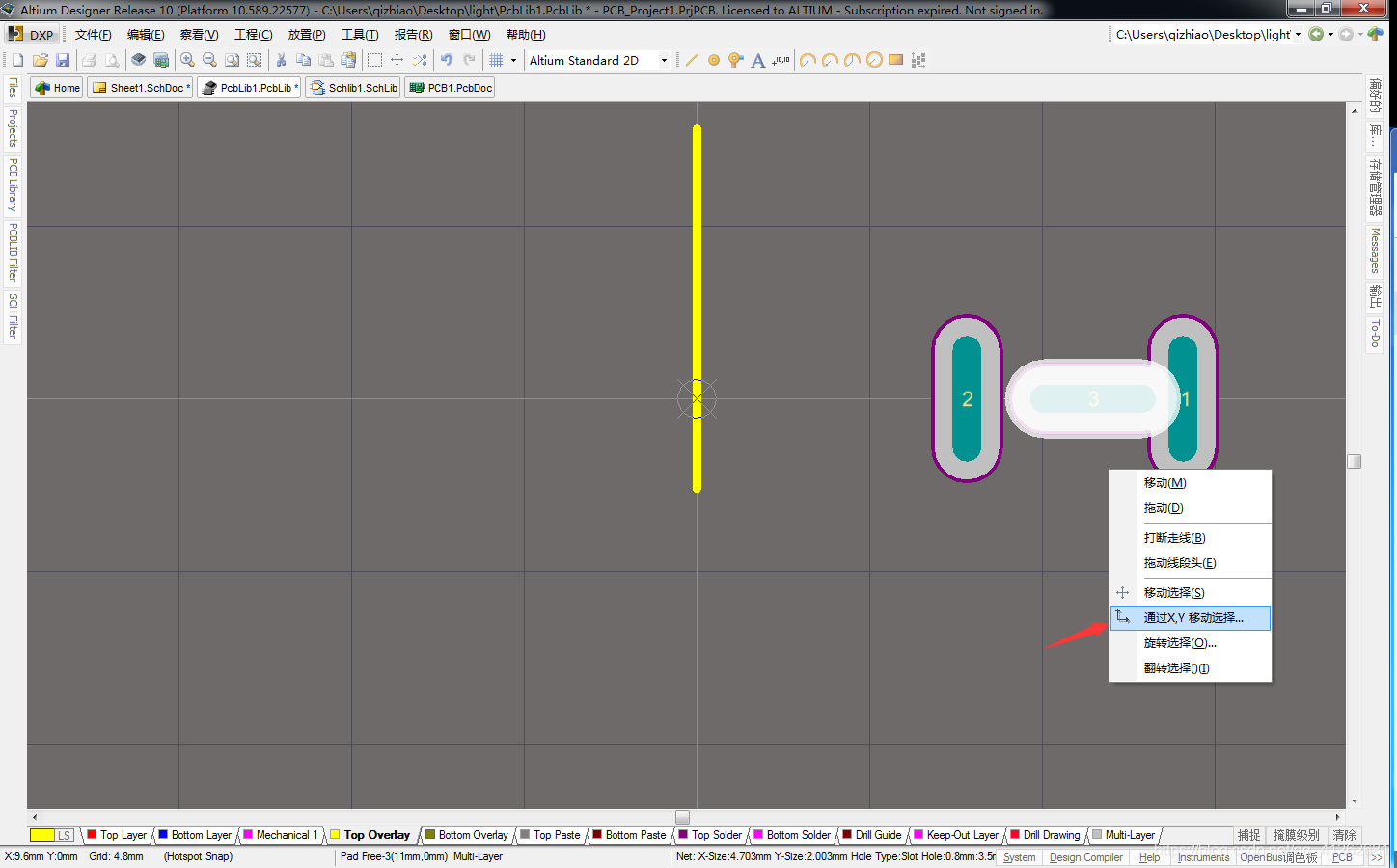

选中3脚按m键选择

在这里插入图片描述
输入偏移量
在这里插入图片描述

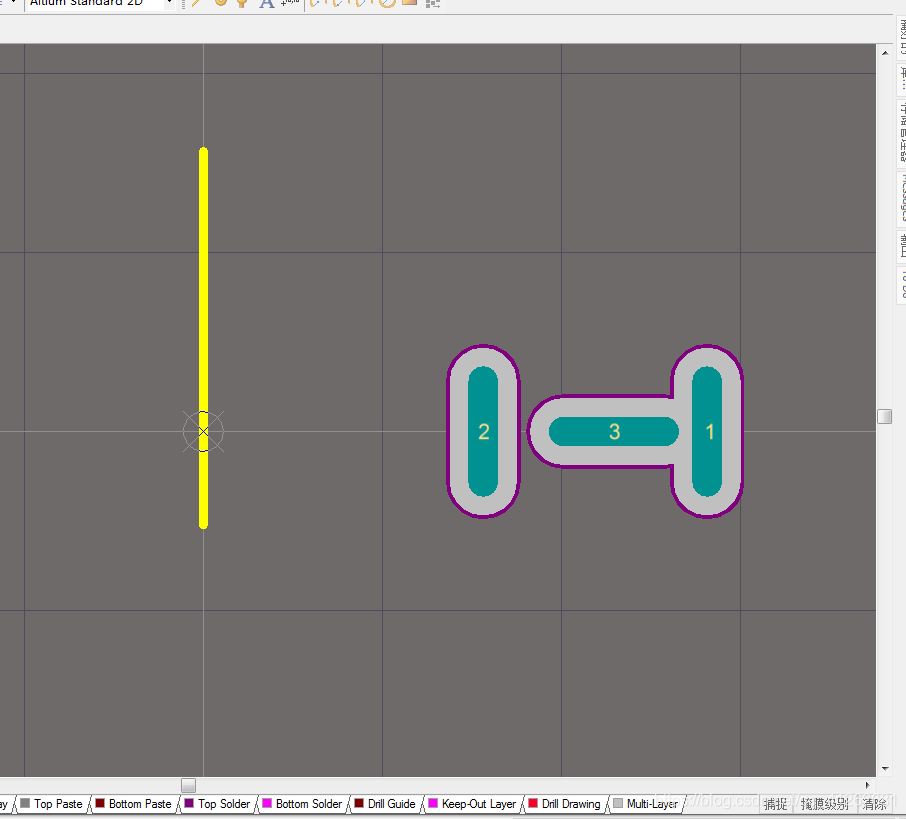

三脚确定完毕

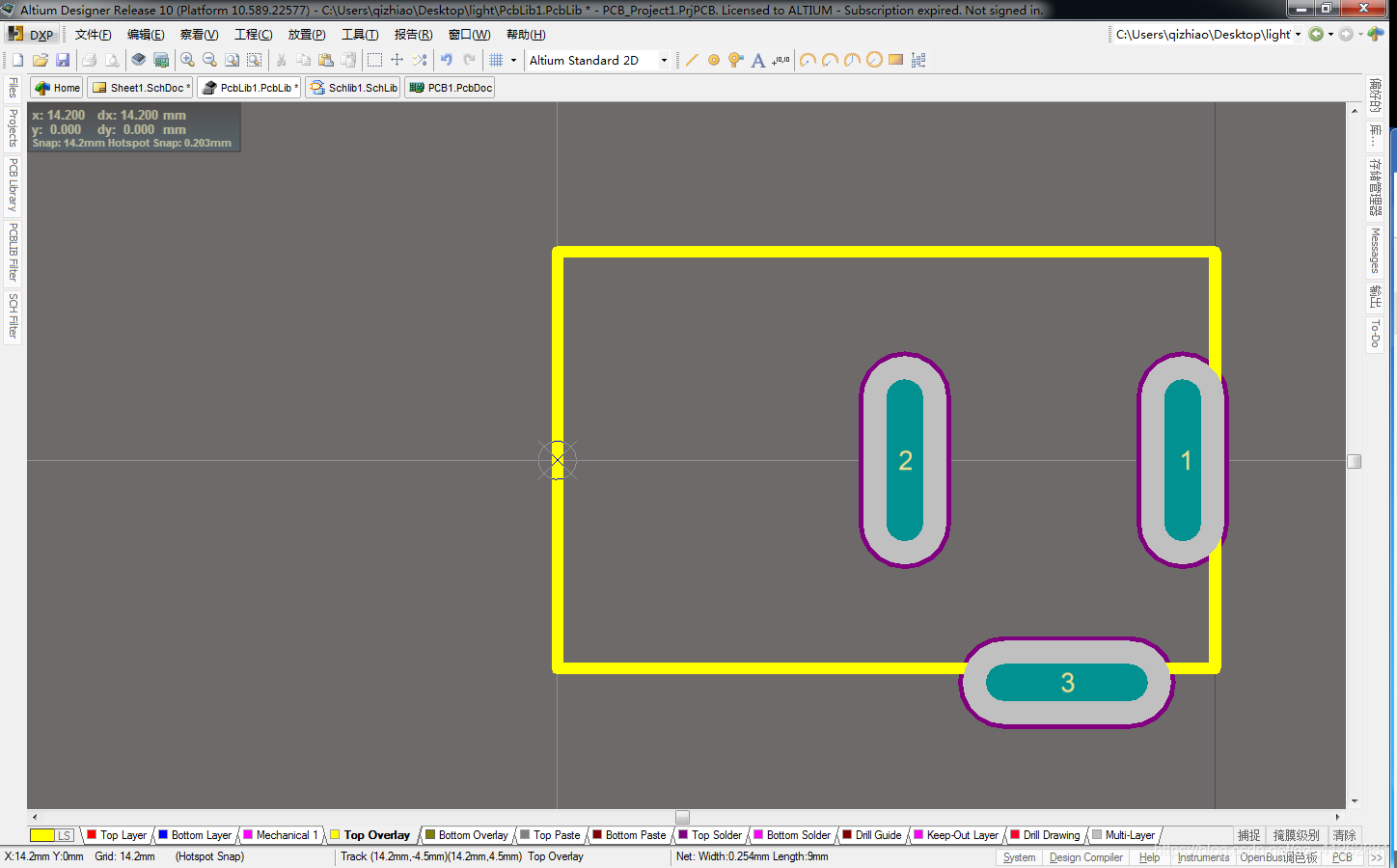

接下来就是修改丝印尺寸
在这里插入图片描述
画完

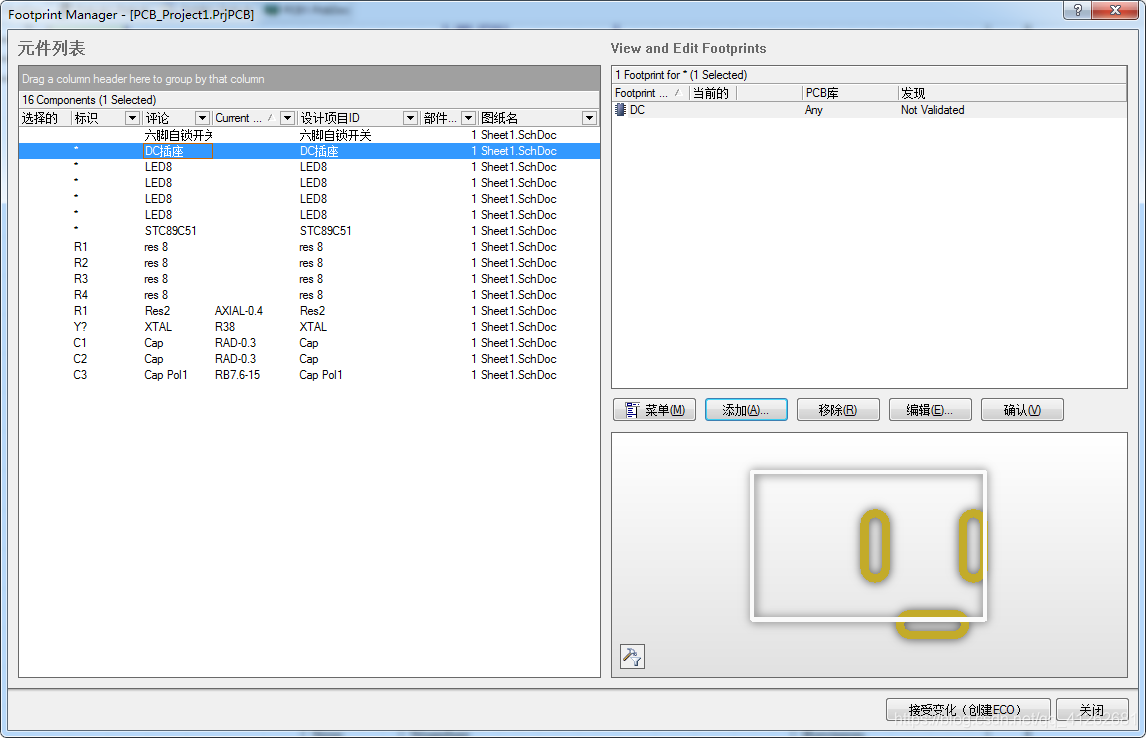

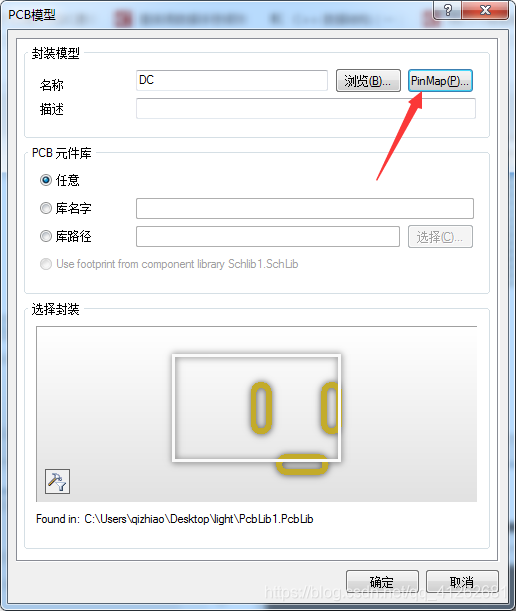

然后将封装和原理图的联系起来
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

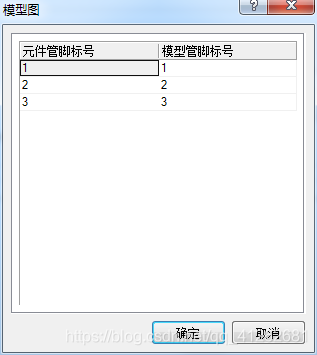

再检查一下引脚对应
在这里插入图片描述
