CIP4100B SPI配置参数

已于 2025-04-03 15:15:41 修改
阅读量162 收藏
点赞数 3
分类专栏： 外设模块介绍 文章标签： 单片机 嵌入式硬件 mcu
于 2025-04-03 15:15:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_41164088/article/details/146981803
版权

一、PSI5 功能特性

  • 支持同步和异步操作模式；
  • SCK 时钟频率 10MHz；

二、SPI 时间参数

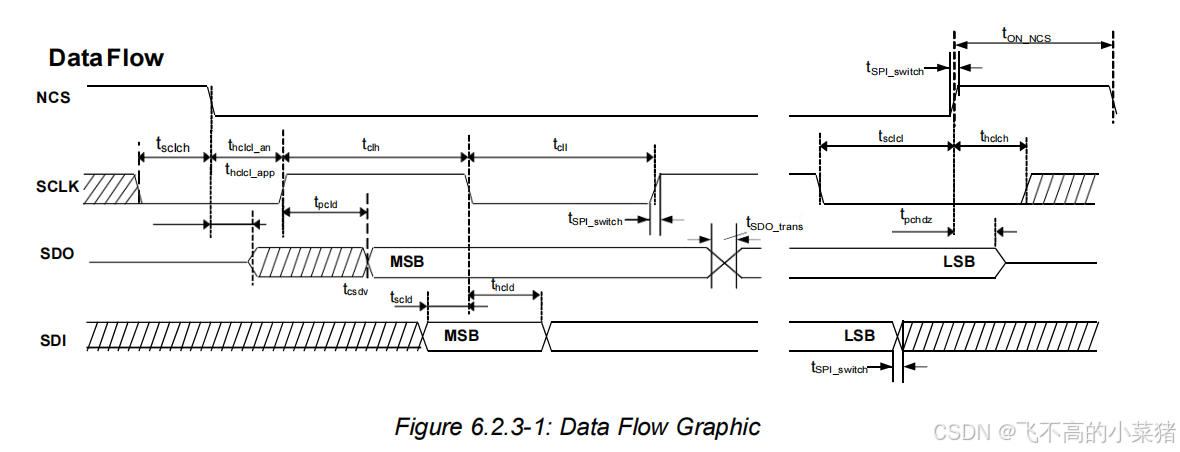

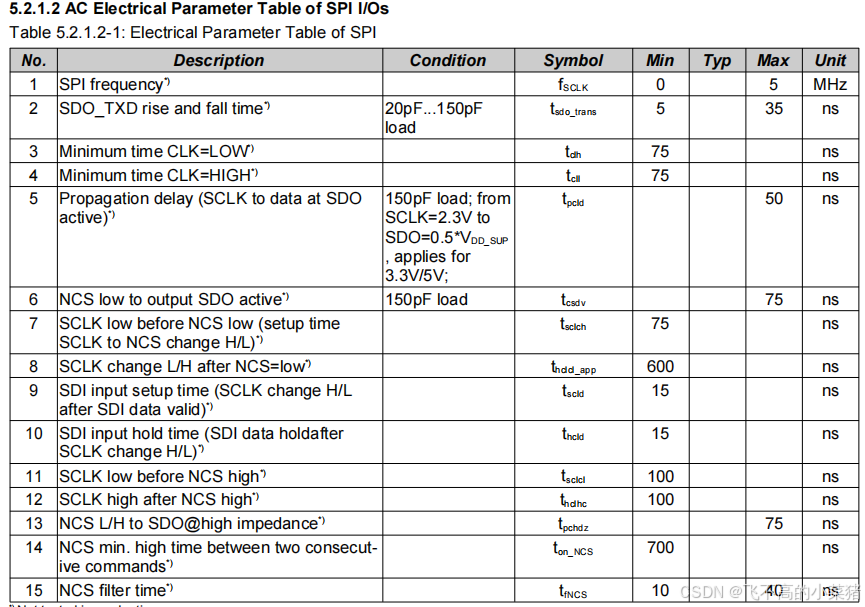

在这里插入图片描述

三、SPI通信协议

在这里插入图片描述

  • SPI 单帧数据宽度：16bit;
  • 大小端传输类型：MSB；
  • CLK 空闲极性：LOW，即CPOL = 0;
  • 上升沿写，下降沿读，即CEPH = 1。数据移位：第一个边沿（LEADING：0），数据读取：第二个边沿（TRAILING：1）。

1. Read Configuration Register Command

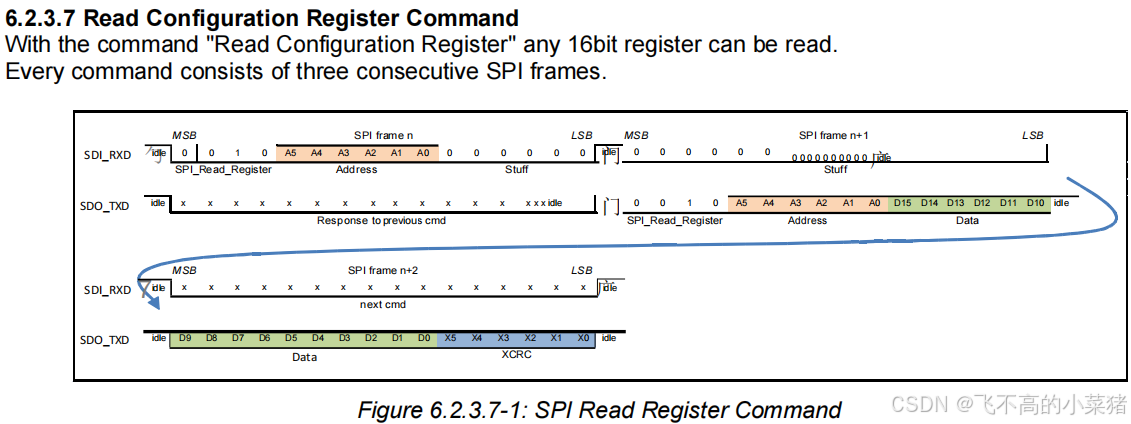

在这里插入图片描述
