TLF35584 - FunctionWatchdog

工作原理

  在TLF35584中集成了一个功能或问答监视器来监控微控制器。
  在稳定状态下，会生成一个问题（从表中提取），同时，所谓的心跳计数器从零开始计数。心跳计数器倒计时，直到心跳周期结束。心跳周期的持续时间被设置为默认值，但可以通过SPI命令进行调整。
  这个问题由4位组成，预期的答案由4个回答组成，每个回答8位。这四个响应应在心跳周期结束之前发送。最后一个响应应被写入同步响应寄存器，以重置心跳计数器。

初始化

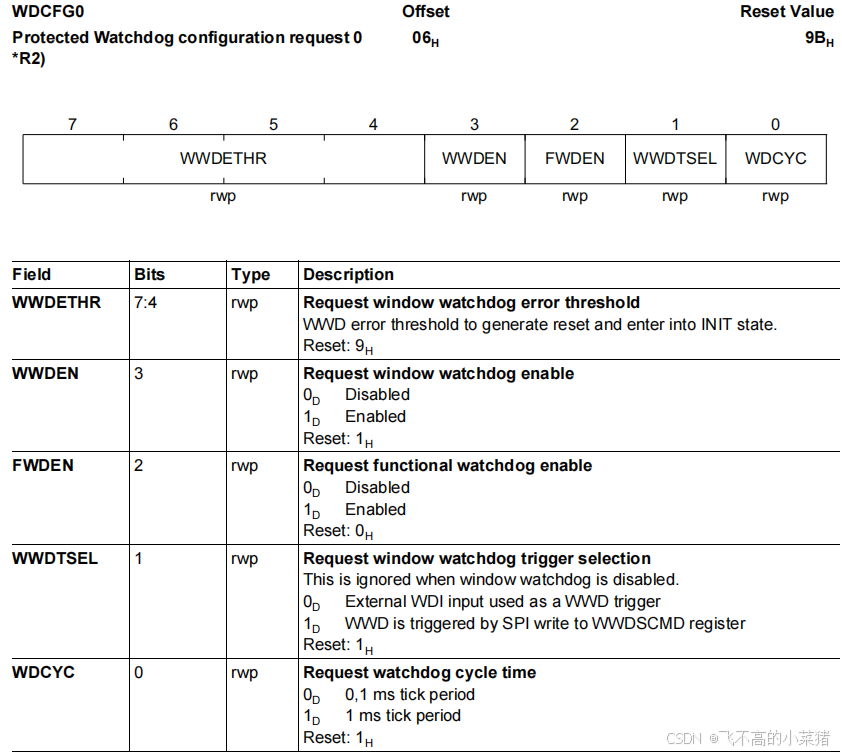

  在设备首次通电时，功能看门狗默认关闭。但是可以通过SPI指令设置 WDCFG0.FWDEN 来开启。

配置

  在 INIT、NORMAL 、WAKE状态下，功能看门狗是可配置的。可配置意味着：

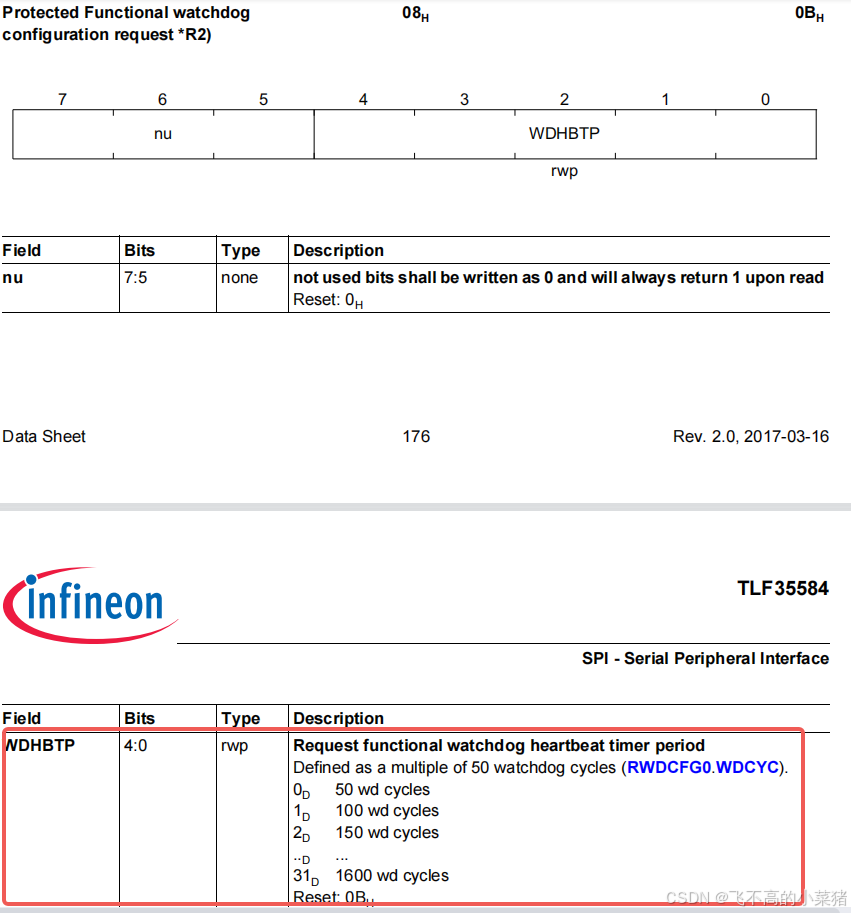

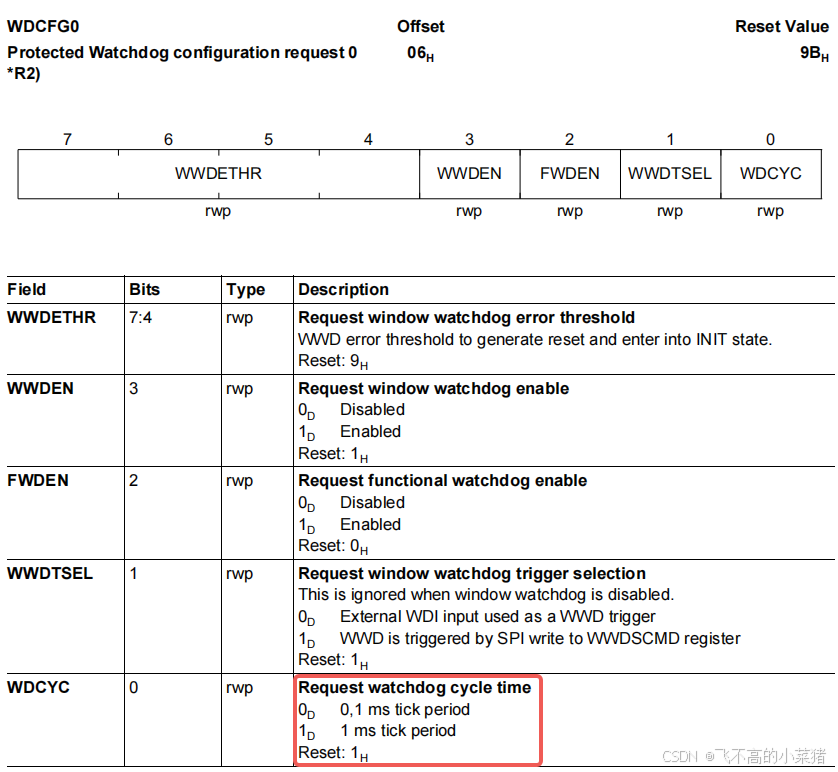

• 根据软件需求，可通过SPI指令修改心跳周期的时长。该时长通过周期时间 WDCYC 和 心跳周期数 WDHBTP 组成。
•
• 功能看门狗故障计数器溢出的阈值，可以通过SPI指令修改。心跳周期是基于表25中指定的周期时间 tCYCLE。
