ArcMap中对多个栅格数据（DEM或者其他类型）进行剖线分析

0前言

近期在对栅格数据进行剖线分析时尝试了几个GIS软件，刚开始用QGIS里面的剖线分析插件，发现对DEM数据的支持较好，对于其他类型的栅格数据有点bug。隧尝试使用ArcMap，感觉功能良好。
当然，还可以使用python、matlab之类的软件，作图效果更佳，本文仅介绍ArcMap中对多个栅格数据（DEM或者其他类型）进行剖线分析的操作。

1 数据准备

1. 剖线数据，格式为shp
2. 若干栅格数据，格式为tif

2 操作步骤

1. 在Arcmap中，找到工具箱的3D Analyst工具-功能性表面-重叠剖面，如果是英文版软件，则为Stack Profile。

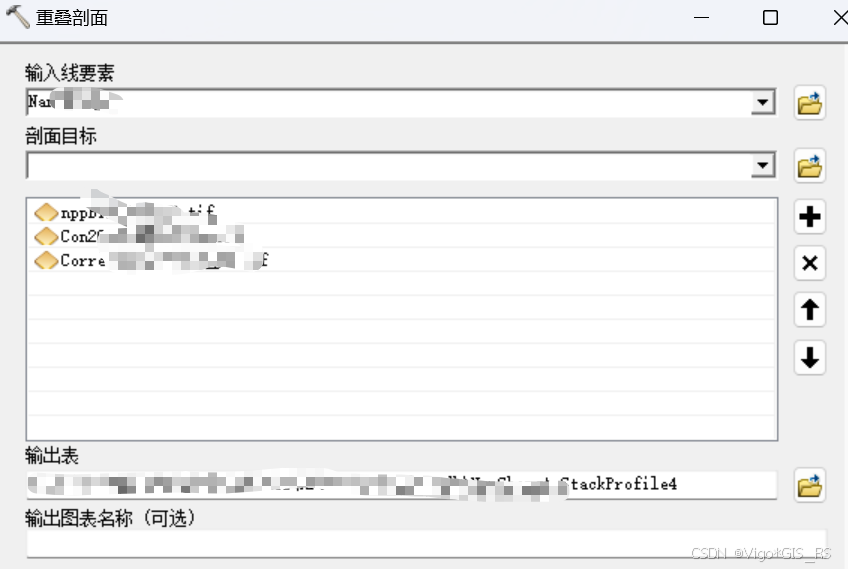

2. 在输入线要素中选择矢量线shp，剖面目标选择栅格数据，这里栅格数据可以多选。

3. 处理完成后会显示出表格和图（如果勾选了）

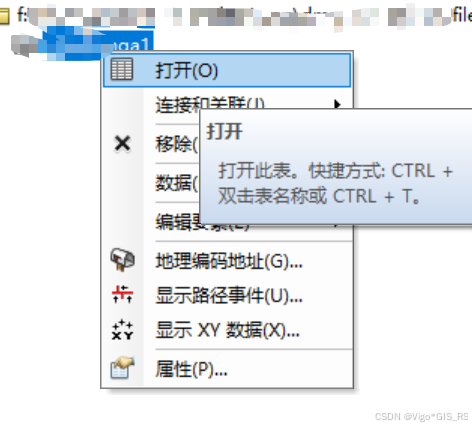

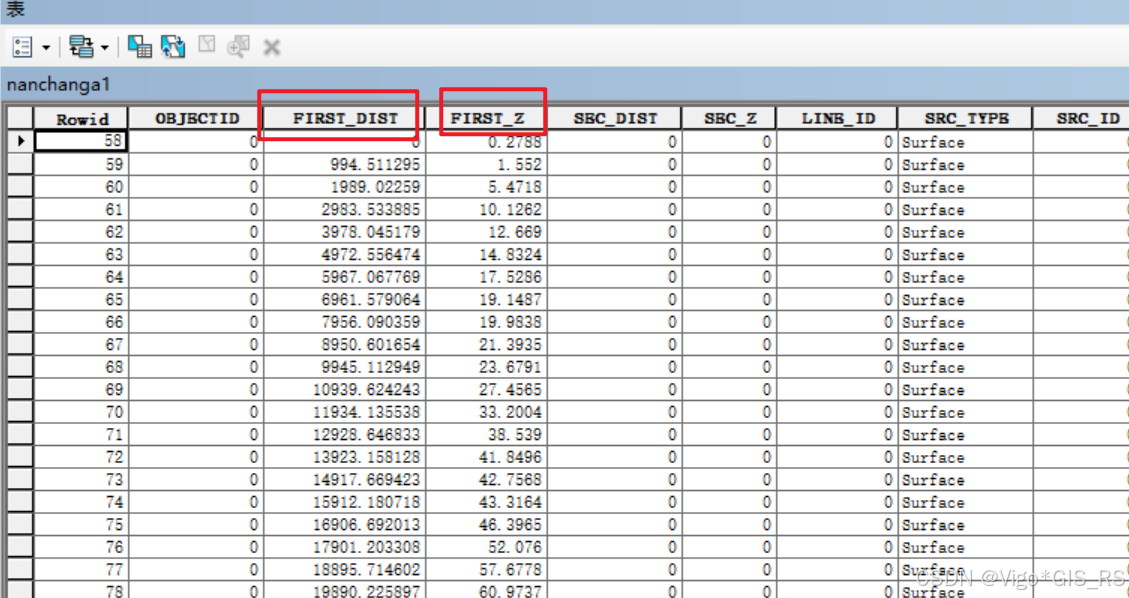

   右键数据表，打开，表中FIRST_DIST表示像元在剖线上面的距离，FIRST_Z表示位于剖线位置的像素值

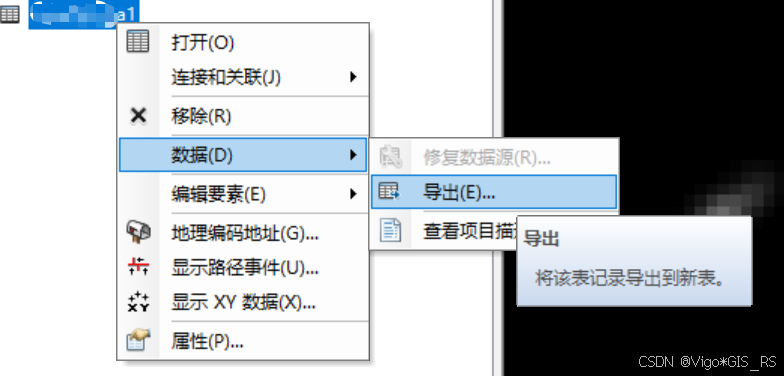

4. 导出表格数据并制图，右击数据，选择导出，导出为dbf文件，在文件夹中把后缀dbf改成xlsx即可用excel打开并编辑，之后便可以进行多样化的制图。

5. 后记：也可以在ArcMap的属性表中选择FIRST_DIST和FIRST_Z数据然后创建图表，但是自由度不高，因此不做详细演示。

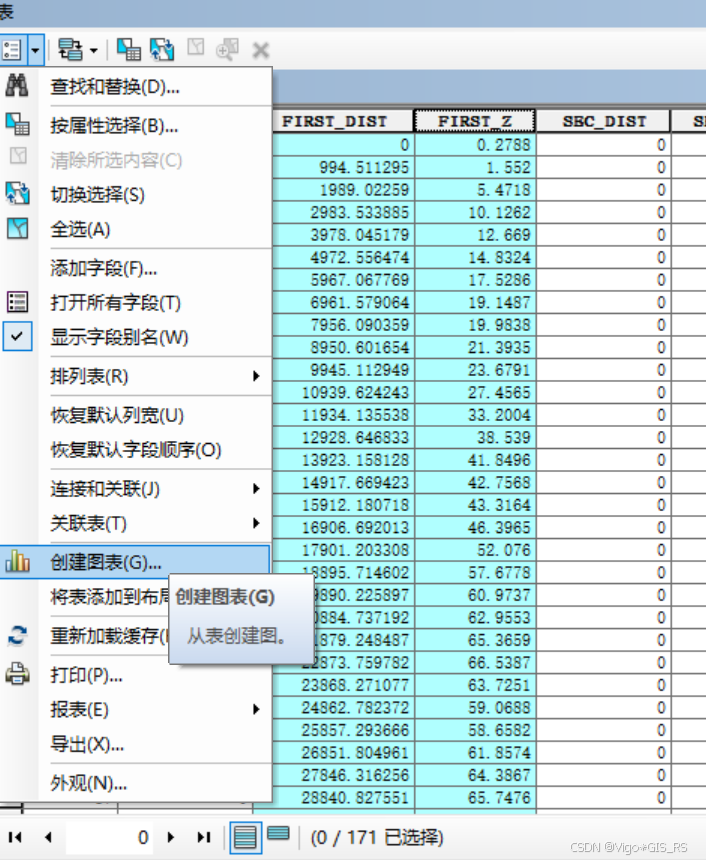

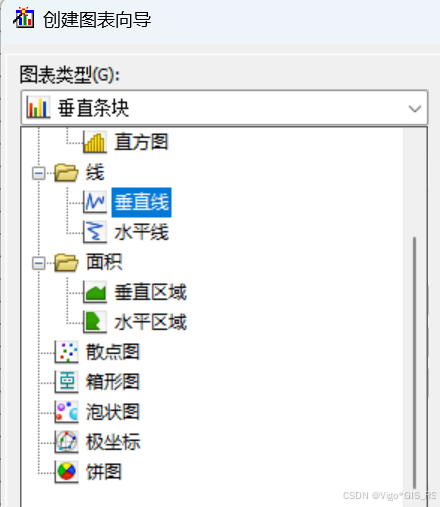

• 选中数据，点击右上角的按钮，点击创建图表，然后选择你想要的样式，如垂直线



---

感谢阅读！
