cesium vue 天地图 WMTS图层数据 绘制点、线、面 测距、测面积

置顶 已于 2023-03-30 09:24:08 修改
阅读量1.5k 收藏 7
点赞数 1
分类专栏： vue 文章标签： vue.js 前端
于 2023-03-29 14:51:02 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_41075132/article/details/129836469
版权
该文章展示了一个使用CesiumVue的示例，通过Vue组件实现3D地图上的点、线、面绘制，并提供了测距和测面积的功能。用户可以通过点击按钮来选择绘制类型，然后通过鼠标交互进行测量。代码中包括了初始化地图、添加图层、绘制和测量的方法，以及清除已绘制内容的逻辑。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

cesium vue 绘制点、线、面 测距、测面积
开箱即用

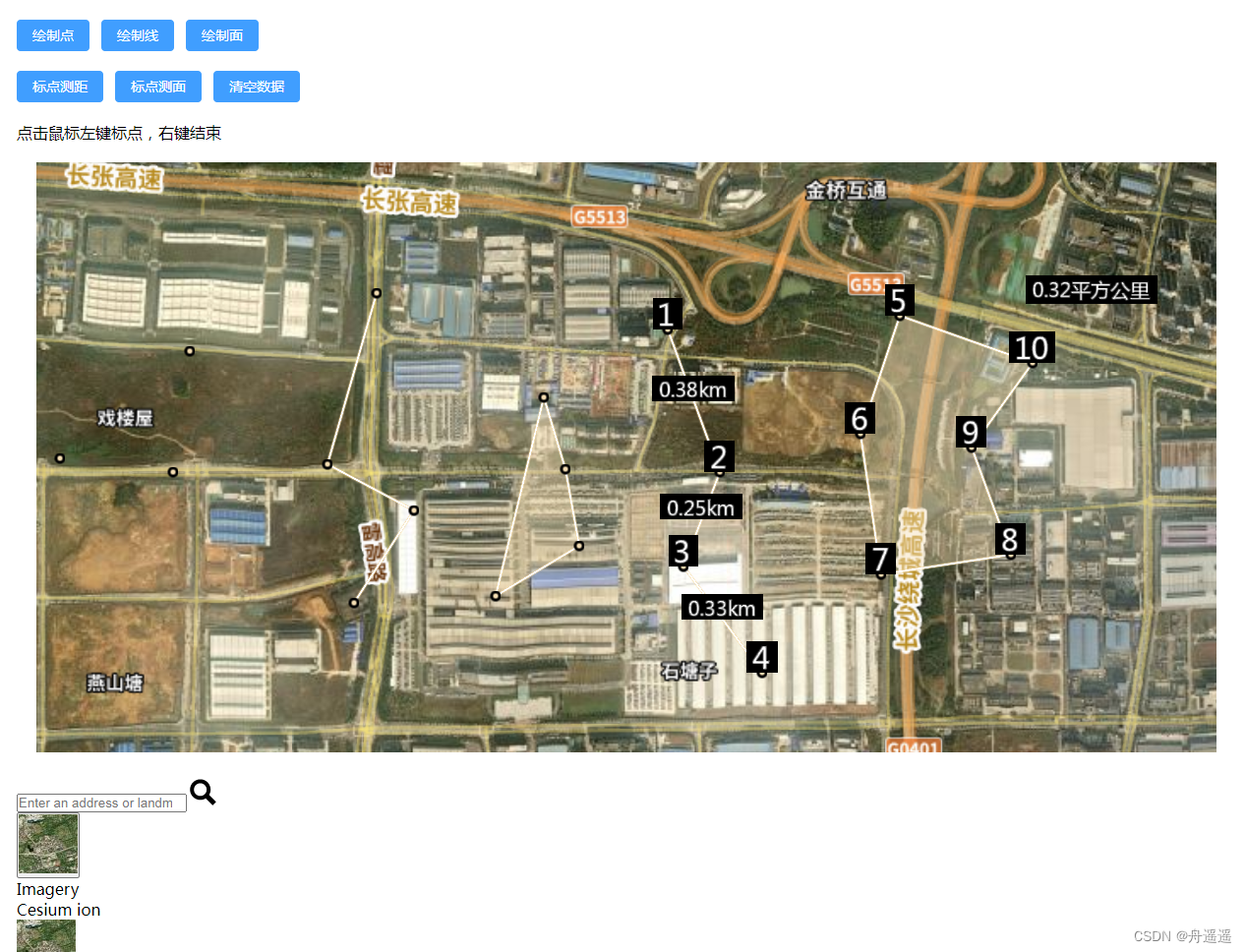

在这里插入图片描述

<template>
  <div class="map-container">
    <div class="btn-container">
      <el-button type="primary" @click="drawSelf('Point')">绘制点</el-button>
      <el-button type="primary"  @click="drawSelf('Polyline')">绘制线</el-button>
      <el-button type="primary"  @click="drawSelf('Polygon')">绘制面</el-button>
    </div>
    <div class="btn-container">
      <el-button type="primary" @click="draw('Polyline')">标点测距</el-button>
      <el-button type="primary" @click="draw('Polygon')">标点测面</el-button>
      <el-button type="primary" @click="clearAllDrawn()">清空数据</el-button>
    </div>
    <div class="btn-container">
    </div>
    <p>
      点击鼠标左键标点，右键结束
    </p>
    <div id="cesiumContainer"></div>
  </div>
</template>

<script>
import * as Cesium from "cesium";
import  {Cesium3DTileset, Viewer, WebMapTileServiceImageryProvider} from "cesium";
export default {
  name: 'App',
  data () {
    return {
      tempEntities: [],
      pointNum: 0,
      floatingPoint: undefined,
      activeShape: undefined,
      viewer: undefined,
      roadData:[],
      Cesium
    }
  },
  mounted () {
    this.Init()
    this.init3Dtiles()
  },
  methods: {
    /* 初始化 */
    Init () {
      const tianDiTuToken = '天地图token'
      const mapOption = {
          url: `http://t0.tianditu.com/img_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=img&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default&format=tiles&tk=${tianDiTuToken}`,
          layer: "tdtBasicLayer",
          style: "default",
          format: "image/jpeg",
          tileMatrixSetID: "GoogleMapsCompatible",
          level:14,
          maximumLevel: 18
      }
      const imgProvider = new WebMapTileServiceImageryProvider(mapOption);
      const viewerOption = {
        animation: false,//是否创建动画小器件，左下角仪表
        baseLayerPicker: true,//是否显示图层选择器
        fullscreenButton: false,//是否显示全屏按钮
        geocoder: true,//是否显示geocoder小器件，右上角查询按钮
        homeButton: false,//是否显示Home按钮
        infoBox: false,//是否显示信息框
        sceneModePicker: false,//是否显示3D/2D选择器
        scene3DOnly: false,//如果设置为true，则所有几何图形以3D模式绘制以节约GPU资源
        selectionIndicator: false,//是否显示选取指示器组件
        timeline: false,//是否显示时间轴
        navigationHelpButton: false,//是否显示右上角的帮助按钮
        baselLayerPicker: false,// 将图层选择的控件关掉，才能添加其他影像数据
        shadows: false,//是否显示背影
        shouldAnimate: true,
        imageryProvider: imgProvider,
      }
      this.viewer = new Viewer("cesiumContainer", viewerOption);
      // 添加中文注记图层
      this.viewer.imageryLayers.addImageryProvider(
          new WebMapTileServiceImageryProvider({
            url: `http://t0.tianditu.com/cia_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=cia&tileMatrixSet=w&TileMatrix={TileMatrix}&TileRow={TileRow}&TileCol={TileCol}&style=default.jpg&tk=${tianDiTuToken}`,
            layer: "tdtAnnoLayer",
            style: "default",
            format: "image/jpeg",
            tileMatrixSetID: "GoogleMapsCompatible",
          //   show: false,
          })
      );
      //优化项--关闭相关特效
      this.viewer.scene.debugShowFramesPerSecond = true;//显示fps
      this.viewer.scene.moon.show = false;//月亮
      this.viewer.scene.fog.enabled = false;//雾
      this.viewer.scene.sun.show = false;//太阳
      this.viewer.scene.skyBox.show = false;//天空盒
      this.viewer.resolutionScale = 1.0;//画面细度，默认值为1.0
    },
    init3Dtiles(){
      let provider = new Cesium.WebMapTileServiceImageryProvider({
        url: 'http://pan.ifunpm.com/image/wmts/5EEBP6px/{z}/{x}/{y}', //服务地址WMTS
        layer: '', //图层名称
        style: '',
        format: 'image/png',
        tileMatrixSetID: "EPSG:900913",  // "EPSG:900913"
        // 地图飞入  定位的坐标  后端返回的数据
        rectangle: Cesium.Rectangle.fromDegrees(112.8308, 28.2280, 112.8458, 28.2412),
        //之所以要在这里提出这个tileMatrixLabels参数，是因为GeoServer在缓冲切分瓦片时对每一个缩放级别的存储目录没有使用相应的数字，而使用了网格+级别的方式来命名，如“EPSG:9100913:10”表示的是使用“EPSG:9100913”网格切分的第10级瓦片。
        tileMatrixLabels : [],
        tilingScheme: new Cesium.GeographicTilingScheme({
          numberOfLevelZeroTilesX: 2,
          numberOfLevelZeroTilesY: 1
        }),
        maximumLevel: 18
      });
      let layer = this.viewer.imageryLayers.addImageryProvider(provider);
      //控制图层显示
      this.viewer.flyTo(layer, {
          duration: 2
      });
    },
    /* 空间两点距离计算函数 */
    getLength (start, end) {
      // 将起点与终点位置信息从笛卡尔坐标形式转换为Cartographic形式
      let startCartographic = Cesium.Cartographic.fromCartesian(start)
      let endCartographic = Cesium.Cartographic.fromCartesian(end)
      // 初始化测地线
      let geodesic = new Cesium.EllipsoidGeodesic()
      // 设置测地线起点和终点，EllipsoidGeodesic中setEndPoints常与surfaceDistance搭配使用
      geodesic.setEndPoints(startCartographic, endCartographic)
      // 获取起点和终点之间的表面距离，单位为km，规定四舍五入保留两位小数
      // surfaceDistance返回number 单位为m，带小数
      return (geodesic.surfaceDistance / 1000).toFixed(2)
    },
    /* 空间两点计算中点函数 */
    getMidpoint (start, end) {
      let startPoint = Cesium.Cartographic.fromCartesian(start)
      let endPoint = Cesium.Cartographic.fromCartesian(end)
      let geodesic = new Cesium.EllipsoidGeodesic()
      geodesic.setEndPoints(startPoint, endPoint)
      let geoPoint = geodesic.interpolateUsingFraction(0.5)
      return Cesium.Ellipsoid.WGS84.cartographicToCartesian(geoPoint)
    },
    addLabel (midPoint, labelLength) {
      let viewer = this.viewer
      return viewer.entities.add({
        name: '中点',
        position: midPoint,
        label: {
          text: labelLength + 'km',
          font: '20px sans-serif',
          fillColor: Cesium.Color.WHITE,
          outlineWidth: 2,
          backgroundColor: Cesium.Color.BLACK,
          showBackground: true,
          style: Cesium.LabelStyle.FILL,
          verticalOrigin: Cesium.VerticalOrigin.BOTTOM,
          horizontalOrigin: Cesium.HorizontalOrigin.CENTER,
          heightReference: Cesium.HeightReference.CLAMP_TO_GROUND,
          disableDepthTestDistance: Number.POSITIVE_INFINITY // 不被建筑物遮挡
        }
      })
    },
    /* 测量空间面积 */
    // 方向
    Bearing (from, to) {
      let fromCartographic = Cesium.Cartographic.fromCartesian(from)
      let toCartographic = Cesium.Cartographic.fromCartesian(to)
      let lat1 = fromCartographic.latitude
      let lon1 = fromCartographic.longitude
      let lat2 = toCartographic.latitude
      let lon2 = toCartographic.longitude
      let angle = -Math.atan2(Math.sin(lon1 - lon2) * Math.cos(lat2), Math.cos(lat1) * Math.sin(lat2) - Math.sin(lat1) * Math.cos(lat2) * Math.cos(lon1 - lon2))
      if (angle < 0) {
        angle += Math.PI * 2.0
      }
      return angle
    },
    // 角度
    pointAngle (point1, point2, point3) {
      let bearing21 = this.Bearing(point2, point1)
      let bearing23 = this.Bearing(point2, point3)
      let angle = bearing21 - bearing23
      if (angle < 0) {
        angle += Math.PI * 2.0
      }
      return angle
    },
    getArea (positions) {
      let res = 0
      for (let i = 0; i < positions.length - 2; i++) {
        let j = (i + 1) % positions.length
        let k = (i + 2) % positions.length
        let totalAngle = this.pointAngle(positions[i], positions[j], positions[k])
        let tempLength1 = this.getLength(positions[j], positions[0])
        let tempLength2 = this.getLength(positions[k], positions[0])
        res += tempLength1 * tempLength2 * Math.sin(totalAngle) / 2
      }
      res = res.toFixed(2)
      res = parseFloat(res)
      return Math.abs(res)
    },
    addArea (area, positions) {
      let viewer = this.viewer
      return viewer.entities.add({
        name: '多边形面积',
        position: positions[positions.length - 1],
        label: {
          text: area + '平方公里',
          font: '20px sans-serif',
          fillColor: Cesium.Color.WHITE,
          outlineWidth: 2,
          backgroundColor: Cesium.Color.BLACK,
          showBackground: true,
          style: Cesium.LabelStyle.FILL,
          pixelOffset: new Cesium.Cartesian2(60, -60),
          verticalOrigin: Cesium.VerticalOrigin.BOTTOM,
          horizontalOrigin: Cesium.HorizontalOrigin.CENTER,
          heightReference: Cesium.HeightReference.CLAMP_TO_GROUND,
          disableDepthTestDistance: Number.POSITIVE_INFINITY
        }
      })
    },
    /* 绘制函数 */
    drawPointLabel (position, pointNum) {
      let viewer = this.viewer
      // 本质上就是添加一个点的实体
      return viewer.entities.add({
        name: '点几何对象',
        position: position,
        point: {
          color: Cesium.Color.WHEAT,
          pixelSize: 5,
          outlineWidth: 3,
          disableDepthTestDistance: Number.POSITIVE_INFINITY, //
          heightReference: Cesium.HeightReference.CLAMP_TO_GROUND // 规定贴地
        },
        label: {
          text: pointNum,
          font: '30px sans-serif',
          fillColor: Cesium.Color.WHITE,
          outlineWidth: 2,
          backgroundColor: Cesium.Color.BLACK,
          showBackground: true,
          style: Cesium.LabelStyle.FILL,
          disableDepthTestDistance: Number.POSITIVE_INFINITY,
          verticalOrigin: Cesium.VerticalOrigin.BOTTOM,
          horizontalOrigin: Cesium.HorizontalOrigin.CENTER
        }
      })
    },
    drawPoint (position) {
      let viewer = this.viewer
      // 本质上就是添加一个点的实体
      return viewer.entities.add({
        position: position,
        point: {
          color: Cesium.Color.WHEAT,
          pixelSize: 5,
          outlineWidth: 3,
          disableDepthTestDistance: Number.POSITIVE_INFINITY,
          heightReference: Cesium.HeightReference.CLAMP_TO_GROUND // 规定贴地
        }
      })
    },
    drawPolyline (positions) {
      let viewer = this.viewer
      if (positions.length < 1) return
      return viewer.entities.add({
        name: '线几何对象',
        polyline: {
          positions: positions,
          width: 5.0,
          material: new Cesium.PolylineGlowMaterialProperty({
            // eslint-disable-next-line new-cap
            color: Cesium.Color.WHEAT
          }),
          depthFailMaterial: new Cesium.PolylineGlowMaterialProperty({
            // eslint-disable-next-line new-cap
            color: Cesium.Color.WHEAT
          }),
          clampToGround: true
        }
      })
    },
    drawPolygon (positions) {
      let viewer = this.viewer
      if (positions.length < 2) return
      return viewer.entities.add({
        name: '面几何对象',
        polygon: {
          hierarchy: positions,
          // eslint-disable-next-line new-cap
          material: new Cesium.ColorMaterialProperty(
            Cesium.Color.WHEAT.withAlpha(0.4)
          )
        }
      })
    },
    /* 清除实体 */
    clearAllDrawn () {
      let viewer = this.viewer
      this.tempEntities = []
      this.pointNum = 0
      viewer.entities.removeAll()
    },
    drawSelf(type){
      let that = this
      let viewer = this.viewer
      let position= []
      let tempPointsSelf = []
      let tempEntitiesSelf = []
      // 开启深度检测
      viewer.scene.globe.depthTestAgainstTerrain = true
      // 创建场景的HTML canvas元素
      let handler = new Cesium.ScreenSpaceEventHandler(viewer.scene.canvas)
      switch (type) {
        case 'Point':
          // 监听鼠标左键 左键单击开始绘制
          handler.setInputAction(function (movement) {
            // 从相机位置创建一条射线，这条射线通过世界中movement.position像素所在的坐标
            let ray = viewer.camera.getPickRay(movement.position)
            // 找到射线与渲染的地球表面之间的交点。射线必须以世界坐标给出。
            position = viewer.scene.globe.pick(ray, viewer.scene)
            // 画出交点
            let point = that.drawPoint(position)
            // // 将其添加到tempEntities数组的末尾
            // tempEntities.push(point)
          }, Cesium.ScreenSpaceEventType.LEFT_CLICK)
          // 左键双击或右键单击时停止绘制
          handler.setInputAction(function () {
            // 停止监听 关闭事件句柄
            handler.destroy()
            handler = null
          }, Cesium.ScreenSpaceEventType.LEFT_DOUBLE_CLICK)
          handler.setInputAction(function () {
            handler.destroy()
            handler = null
          }, Cesium.ScreenSpaceEventType.RIGHT_CLICK)
        break
        case 'Polyline':
          // 监听鼠标移动
          handler.setInputAction(function (movement) {
          }, Cesium.ScreenSpaceEventType.MOUSE_MOVE)
          // 左键单击开始画线
          handler.setInputAction(function (click) {
              // 获取位置信息
              let ray = viewer.camera.getPickRay(click.position)
              position = viewer.scene.globe.pick(ray, viewer.scene)
              tempPointsSelf.push(position) // 记录点位
            let tempLength = tempPointsSelf.length // 记录点数
            // 调用绘制点的接口
            let point = that.drawPoint(tempPointsSelf[tempPointsSelf.length - 1])
            tempEntitiesSelf.push(point)
            // 存在超过一个点时
            if (tempLength > 1) {
              // 绘制线
              let pointline = that.drawPolyline([tempPointsSelf[tempPointsSelf.length - 2], tempPointsSelf[tempPointsSelf.length - 1]])
              tempEntitiesSelf.push(pointline) // 保存记录
            }
          }, Cesium.ScreenSpaceEventType.LEFT_CLICK)
          // 右键单击结束画线
          handler.setInputAction(function (click) {
            tempPointsSelf = [] // 清空点位记录
            handler.destroy()
            handler = null
          }, Cesium.ScreenSpaceEventType.RIGHT_CLICK)
        break
        case 'Polygon':
          // 取消鼠标双击事件
          viewer.cesiumWidget.screenSpaceEventHandler.removeInputAction(Cesium.ScreenSpaceEventType.LEFT_DOUBLE_CLICK)
          // 监听鼠标移动
          handler.setInputAction(function (movement) {
          }, Cesium.ScreenSpaceEventType.MOUSE_MOVE)
          // 左键单击开始画线
          handler.setInputAction(function (click) {
          // 获取位置信息
            let ray = viewer.camera.getPickRay(click.position)
            position = viewer.scene.globe.pick(ray, viewer.scene)
            tempPointsSelf.push(position) // 记录点位
            let tempLength = tempPointsSelf.length // 记录点数
            // 调用绘制点的接口
            let point = that.drawPoint(tempPointsSelf[tempPointsSelf.length - 1])
            tempEntitiesSelf.push(point)
            // 存在超过一个点时
            if (tempLength > 1) {
              // 绘制线
              let pointline = that.drawPolyline([tempPointsSelf[tempPointsSelf.length - 2], tempPointsSelf[tempPointsSelf.length - 1]])
              tempEntitiesSelf.push(pointline) // 保存记录
            }
          }, Cesium.ScreenSpaceEventType.LEFT_CLICK)
          // 右键单击结束画面
          handler.setInputAction(function (click) {
            // 选择一个椭球或地图
            let cartesian = viewer.camera.pickEllipsoid(click.position, viewer.scene.globe.ellipsoid)
            if (cartesian) {
              let tempLength = tempPointsSelf.length
              if (tempLength < 3) {
                alert('闭合操作需要至少3个点!')
              } else {
                // 闭合最后一条线
                let pointline = that.drawPolyline([tempPointsSelf[tempPointsSelf.length - 1], tempPointsSelf[0]])
                tempEntitiesSelf.push(pointline)
                that.drawPolygon(tempPointsSelf)
                tempEntitiesSelf.push(tempPointsSelf)
                handler.destroy()
                handler = null
              }
            }
          }, Cesium.ScreenSpaceEventType.RIGHT_CLICK)
        break
      }
    },
    /* 根据类型绘制对象
    * @param type point polyline polygon */
    draw (type) {
      let that = this
      let viewer = this.viewer
      let tempEntities = this.tempEntities
      let floatingPoint = this.floatingPoint
      let activeShape = this.activeShape
      let position = []
      let tempPoints = []
      let activeShapePoints = []
      // 开启深度检测
      viewer.scene.globe.depthTestAgainstTerrain = true
      // 创建场景的HTML canvas元素
      let handler = new Cesium.ScreenSpaceEventHandler(viewer.scene.canvas)
      switch (type) {
        // 绘制线
        case 'Polyline':
          // 取消鼠标双击事件
          viewer.cesiumWidget.screenSpaceEventHandler.removeInputAction(Cesium.ScreenSpaceEventType.LEFT_DOUBLE_CLICK)
          // 监听鼠标移动
          handler.setInputAction(function (movement) {
            if (Cesium.defined(floatingPoint)) {
              let newPosition = viewer.scene.pickPosition(movement.endPosition)
              if (Cesium.defined(newPosition)) {
                floatingPoint.position.setValue(newPosition)
                activeShapePoints.pop()
                activeShapePoints.push(newPosition)
              }
            }
          }, Cesium.ScreenSpaceEventType.MOUSE_MOVE)
          // 左键单击开始画线
          handler.setInputAction(function (click) {
            let earthPosition = viewer.scene.pickPosition(click.position)
            if (Cesium.defined(earthPosition)) {
              floatingPoint = that.drawPoint(earthPosition)
            }
            // 获取位置信息
            // 从相机位置创建一条射线，这条射线通过世界中movement.position像素所在的坐标,返回Cartesian3坐标
            let ray = viewer.camera.getPickRay(click.position)
            // 找到射线与渲染的地球表面之间的交点。射线必须以世界坐标给出。返回Cartesian3坐标
            position = viewer.scene.globe.pick(ray, viewer.scene)
            tempPoints.push(position) // 记录点位
            that.pointNum += 1
            let tempLength = tempPoints.length // 记录点数
            // 调用绘制点的接口
            let point = that.drawPointLabel(tempPoints[tempPoints.length - 1], JSON.stringify(that.pointNum))
            tempEntities.push(point)
            // 存在超过一个点时
            if (tempLength > 1) {
              // 绘制线
              let pointLength = that.getLength(tempPoints[tempPoints.length - 2], tempPoints[tempPoints.length - 1])
              let midPosition = that.getMidpoint(tempPoints[tempPoints.length - 2], tempPoints[tempPoints.length - 1])
              let pointline = that.drawPolyline([tempPoints[tempPoints.length - 2], tempPoints[tempPoints.length - 1]])
              let pointLabel = that.addLabel(midPosition, pointLength)
              tempEntities.push(pointline) // 保存记录
              tempEntities.push(pointLabel)
            }
          }, Cesium.ScreenSpaceEventType.LEFT_CLICK)
          // 右键单击结束画线
          handler.setInputAction(function (click) {
            activeShapePoints.pop()
            viewer.entities.remove(activeShapePoints)
            viewer.entities.remove(floatingPoint)
            tempPoints = [] // 清空点位记录
            handler.destroy()
            handler = null
            floatingPoint = undefined
            activeShape = undefined
            activeShapePoints = []
          }, Cesium.ScreenSpaceEventType.RIGHT_CLICK)
          break
        // 绘制面
        case 'Polygon':
          // 取消鼠标双击事件
          viewer.cesiumWidget.screenSpaceEventHandler.removeInputAction(Cesium.ScreenSpaceEventType.LEFT_DOUBLE_CLICK)
          // 监听鼠标移动
          handler.setInputAction(function (movement) {
            if (Cesium.defined(floatingPoint)) {
              let newPosition = viewer.scene.pickPosition(movement.endPosition)
              if (Cesium.defined(newPosition)) {
                floatingPoint.position.setValue(newPosition)
                activeShapePoints.pop()
                activeShapePoints.push(newPosition)
              }
            }
          }, Cesium.ScreenSpaceEventType.MOUSE_MOVE)
          // 左键单击开始画线
          handler.setInputAction(function (click) {
            let earthPosition = viewer.scene.pickPosition(click.position)
            if (Cesium.defined(earthPosition)) {
              if (activeShapePoints.length === 0) {
                floatingPoint = that.drawPoint(earthPosition)
                activeShapePoints.push(earthPosition)
                const dynamicPositions = new Cesium.CallbackProperty(function () {
                  return new Cesium.PolygonHierarchy(activeShapePoints)
                }, false)
                activeShape = that.drawPolygon(dynamicPositions)
              }
              activeShapePoints.push(earthPosition)
            }
            // 获取位置信息
            let ray = viewer.camera.getPickRay(click.position)
            position = viewer.scene.globe.pick(ray, viewer.scene)
            tempPoints.push(position) // 记录点位
            let tempLength = tempPoints.length // 记录点数
            that.pointNum += 1
            // 调用绘制点的接口
            let point = that.drawPointLabel(tempPoints[tempPoints.length - 1], JSON.stringify(that.pointNum))
            tempEntities.push(point)
            // 存在超过一个点时
            if (tempLength > 1) {
              // 绘制线
              let pointline = that.drawPolyline([tempPoints[tempPoints.length - 2], tempPoints[tempPoints.length - 1]])
              tempEntities.push(pointline) // 保存记录
            }
          }, Cesium.ScreenSpaceEventType.LEFT_CLICK)
          // 右键单击结束画面
          handler.setInputAction(function (click) {
            // 选择一个椭球或地图
            let cartesian = viewer.camera.pickEllipsoid(click.position, viewer.scene.globe.ellipsoid)
            if (cartesian) {
              let tempLength = tempPoints.length
              if (tempLength < 3) {
                alert('闭合操作需要至少3个点！')
              } else {
                // 闭合最后一条线
                let pointline = that.drawPolyline([tempPoints[0], tempPoints[tempPoints.length - 1]])
                tempEntities.push(pointline)
                that.drawPolygon(tempPoints)
                let pointArea = that.getArea(tempPoints)
                that.addArea(JSON.stringify(pointArea), tempPoints)
                tempEntities.push(tempPoints)
                handler.destroy()
                handler = null
              }
            }
            activeShapePoints.pop()
            viewer.entities.remove(activeShapePoints)
            viewer.entities.remove(floatingPoint)
            floatingPoint = undefined
            activeShapePoints = []
          }, Cesium.ScreenSpaceEventType.RIGHT_CLICK)
          break
      }
    }
  }
}
</script>

<style>
canvas{
width:1200px;
height:600px;
margin: 20px;
}
.cesium-performanceDisplay,.cesium-viewer-bottom{
  display: none;
}
</style>
<style lang="scss" scoped>
.map-container{
  width:100%;
  height:100%;
  padding:20px;
}
.btn-container{
  margin-bottom:20px;
}
</style>
046：mapboxGL加载天地图路网图+标记（wmts方式）
大剑师兰特的GIS世界
10-14 1477
本示例的目的是介绍演示如何在vue+mapbox中加载天地图路网图+标记（wmts方式）。瓦片中的url地址引用的是天地图的wmts的形式。
Cesium高级开发教程之四十五：测量工具#距离测量
最新发布
Cesium开发工程师
03-08 117
利用 Cesium 的坐标系统和几何计算方法，直接操作地理坐标数据进行距离计算。Cesium 使用的是笛卡尔空间直角坐标系等坐标系统，通过将地理坐标转换为笛卡尔坐标，然后利用向量运算等数学方法计算两点之间的距离。：首先需要获取要测量距离的点的坐标。可以通过用户在地图上的交互操作获取鼠标点击位置的经纬度坐标，或者从已有的数据中读取坐标信息。例如，使用方法可以获取鼠标在三维场景中点击位置的笛卡尔坐标，再通过坐标转换方法将其转换为经纬度坐标。：获取到坐标后，使用 Cesium 提供的数学库函数来计算距离。
vue中使用天地图测距、测面、标点【一】
qq_43474235的博客
06-12 6111
Vue中如何使用天地图
vue中天地图的使用 添加点、线、面、聚合点、信息窗口、自定义右键菜单、切换地图图层操作
阿巴阿巴
11-07 4834
集合封装了几个常用的天地图方法 方便自己后续用 也方便大家直接CV 注释写的很详细了 开箱用或者复制用都可。
web端实现高德地图加载天地图作为底图（使用WMTS）
03-28 1866
我们在做卫星影像地图开发时，在偏远地区，高德地图的清晰度不够，因此需要使用天地图，但是高德地图的API更有利于开发者进行功能开发，因此，我们想到使用高德地图添加天地图作为底图来进行使用。废话不多说，直接上代码，该示例代码除了使用天地图作为底图外，还添加了多边形编辑功能。代码中的key替换为高德地图和天地图的key即可。
cesium加载天地图 加载wmts
AllBluefm的专栏
04-02 1635
【代码】cesium加载天地图 加载wmts。
天地图WMTS服务地址
分享GIS, .Net
02-20 1544
WMTS
天地图图层（ArcGIS Layer (.lyr)）
09-16
“天地图”改版后，arcgis调用仅适用10.5及以后的版本，本图层ArcGIS Layer (.lyr)适用各版本ARCGIS。
ArcGIS加载无偏天地图WMTS服务
热门推荐
Crace1992的博客
02-26 2万+
本文介绍了在ArcGIS中加载天地图WMTS服务的流程及需要注意的事项。采用的ArcGIS软件版本为10.8。
openlayers 使用WMTS和XYZ加载天地图切片服务
无心使然云中漫步
06-17 2658
WMTS：是一种由Open Geospatial Consortium (OGC)制定的开放标准，它定义了在Web上发布和使用预渲染地图瓦片的标准方法。这种标准化确保了不同厂商和平台之间的互操作性。XYZ：是一种更偏向于自定义的地图瓦片服务格式，通常用于OpenStreetMap和其他提供标准XYZ URL格式的地图服务。它没有像WMTS那样的严格标准，但提供了一种灵活的方式来提供地图瓦片。
Cesium 天地图图层
果vinegar的博客
10-19 870
da
Leaflet.js加载天地图的WMTS服务（EPSG4326类型）
02-18
通过修改Leaflet扩展插件leaflet-tilelayer-wmts.js加载天地图的wmts服务（epsg4326类型）。具体介绍见：http://blog.csdn.net/dahongdahong/article/details/49685653 补充： 对于新版本的leaflet不建议使用插件方式，其本身已经支持4326坐标系了
天地图显示定位显示图层
11-27
本人亲测，非常好用的天地图，可以直接运行，支持地图显示，图层定位，覆盖物的点击
天地图 WMTS 服务及规则
总得学点什么的博客
07-13 1万+
天地图官网地图服务API：http://lbs.tianditu.gov.cn/server/MapService.html 服务地址样例：（矢量底图）http://t0.tianditu.gov.cn/vec_c/wmts?tk=密钥 规则解析： t0.tianditu.gov.cn ----- 服务器地址 { t0 ~ t7} vec_c --- 前者为地图服务类型，后者为坐标系类型，具体： ter：地形 img：影像 ...
天地图绘制区域图层
MingleHDU的博客
09-21 1898
如何切换不同坐标系的地图源，实现快速绘图呢
Cesium for Unreal 插件编译打包 - UE 加载 WMTS 天地图
毛阿姨的博客
11-23 1912
Cesium for unreal是基于Cesium Native的，打包插件需要事先编译Cesium for unreal
GIS初学者，最新OpenLayers WMTS 天地图，OpenLayers加载天地图、调用天地图WMTS示例、tianditu、EPSG:3857、EPSG:4326
EnVon的专栏
09-14 1万+
2018最新OpenLayers天地图加载可行方案，天地图WMTS调用，OpenLayers 天地图 WMTS GetCapabilities GetTile 最近要了解Web GIS方面的知识，对我这些外行人来说比较吃力，用OpenLayers加载天地图也遇到了小打击，一番折腾，终于做到仅仅显示了，把过程简单记录下： 首先是百度一轮，看了不少博客，感觉差不多后，自己动手就是不成功，继续摸...
地图服务与发布（WFS、WMS、WMTS、天地图、XYZ等）
m0_51947486的博客
11-13 2082
地图服务：WFS、WMS、WMTS、天地图、MVT等
高德地图api使用天地图图层wmts
a1511884894的博客
10-13 2365
vue3项目中，高德地图使用天地图图层
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
