一、实验组网图

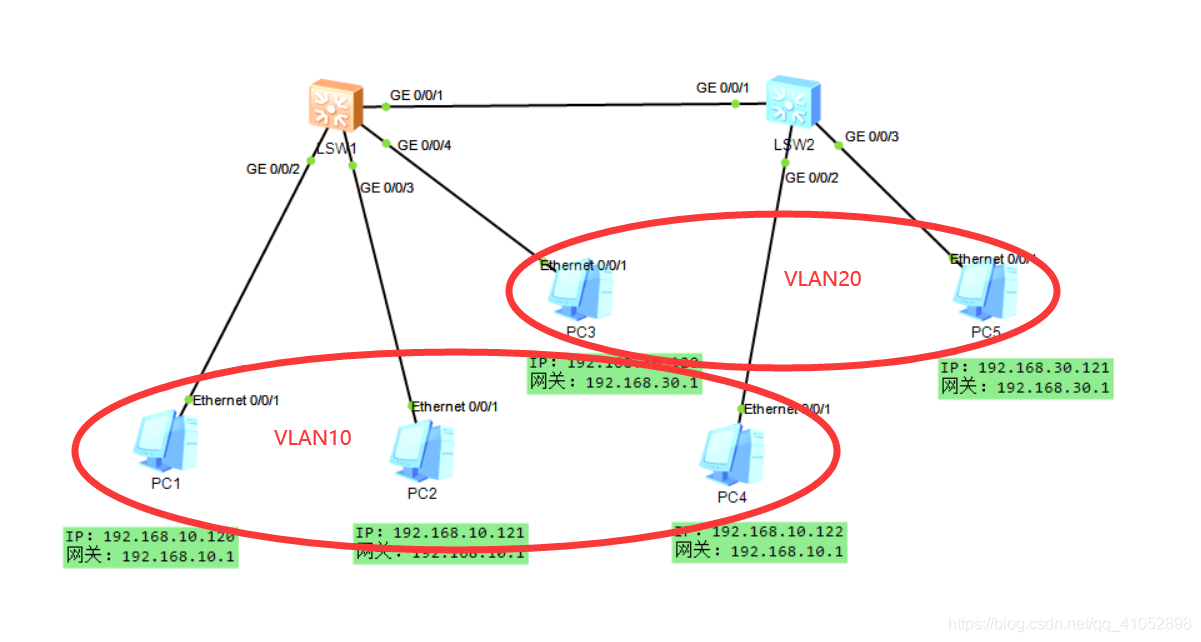

本实验所需的实验组网图如图：

按照上图所示的实验组网图完成PC1-PC5的IP地址、子网掩码、网关配置。进入LSW1交换机，创建VLAN10和VLAN20。

vlan batch 10 20

进入GigabitEthernet 0/0/2接口，配置接口的链路类型，然后配置Access类型接口加入VLAN10。GigabitEthernet 0/0/3接口的配置同GigabitEthernet 0/0/2接口。

interface GigabitEthernet 0/0/2
port link-type access
port default vlan 10
quit

interface GigabitEthernet 0/0/3
port link-type access
port default vlan 10
quit

进入GigabitEthernet 0/0/4接口，配置接口的链路类型，然后配置Access类型接口加入VLAN20。

interface GigabitEthernet 0/0/4
port link-type access
port default vlan 20
quit

进入GigabitEthernet 0/0/1接口，配置接口的链路类型，然后配置Trunk类型接口加入VLAN10和VLAN20。

interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
quit

LSW2交换机的配置与LSW1交换机配置类似。

进入GigabitEthernet 0/0/2接口，配置接口的链路类型，然后配置Access类型接口加入VLAN10。

interface GigabitEthernet 0/0/2
port link-type access
port default vlan 10
quit

进入GigabitEthernet 0/0/3接口，配置接口的链路类型，然后配置Access类型接口加入VLAN20。

interface GigabitEthernet 0/0/3
port link-type access
port default vlan 20
quit

进入GigabitEthernet 0/0/1接口，配置接口的链路类型，然后配置Trunk类型接口加入VLAN10和VLAN20。

interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
quit

LSW2交换机配置完成后，此时同一VLAN下的主机能互相ping通，不同VLAN下的主机不能ping通。PC1pingPC4的结果如图:

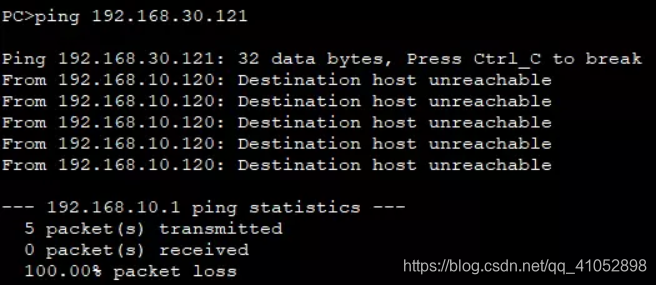

PC1pingPC5的结果如图:

三层交换机可以充当路由器的作用，在LSW2交换机上配置VLAN10和VLAN20的IP地址（网关），实现两台交换机上的VLAN间能够通信。

interface Vlanif 10
ip address 192.168.10.1 24
quit
interface Vlanif 20
ip address 192.168.30.1 24
quit

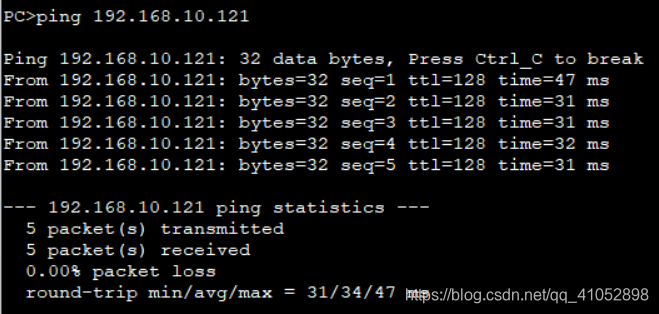

LSW2交换机配置完成后，PC1pingPC5的结果如图:
