vlan间通信

        当vlan不在同一网段时，vlan间通信有三种方式，分别是通过多臂路由，单臂路由和vlan三层通信的方式来实现。

1.多臂路由

        多臂路由的方式通过让不同vlan的主机通过不同的路由器接口进行三层转发通信，需要一台交换机和一台路由器，设备资源消耗较大。

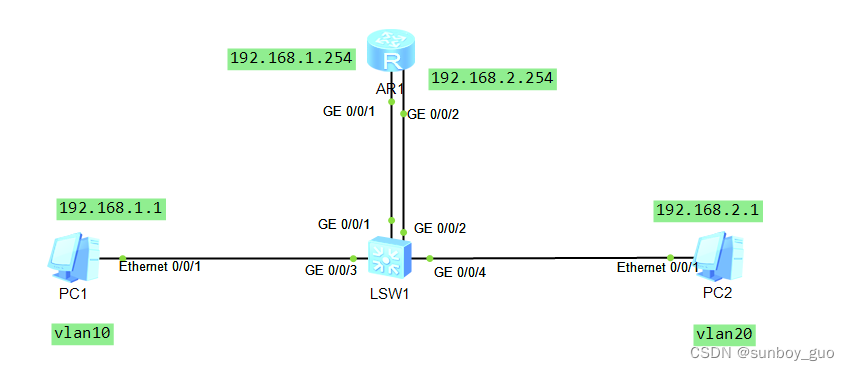

        PC1属于vlan10，网关是R1的g0/0/1接口， PC2属于vlan20，网关是R1的g0/0/2接口。PC1访问PC2，通过R1进行三层的寻址和转发。交换机SW1的G0/0/3接口属于access接口，默认vlan10，G0/0/4接口属于access接口，默认vlan20，G0/0/1接口属于access接口，默认vlan10，G0/0/2接口属于access接口，默认vlan20。

        原理描述：

                1.PC1访问PC2时，发现不在同一网段，封装网关的MAC地址，查找ARP表项，没有网关MAC，发送ARP request请求网关MAC。

                2.ARP广播包到达SW1的G0/0/3接口，构建MAC地址表，打上vlan10标签，由于是广播包，所以向所有属于vlan10的其他端口泛洪。

                3.SW1的G0/0/1接口属于vlan10，剥离掉vlan10标签，发给R1

                4.R1回复ARP reply，到达SW1的G0/0/1接口，打上vlan10标签，构建MAC地址表，由于是单播数据，根据MAC地址表从G0/0/3接口转发。

                5.SW1的G0/0/3接口剥离掉vlan10标签，发送给PC1，PC1收到，继续封装ICMP包发送给SW1。

                6.ICMP包到达SW1的G0/0/3接口，打上vlan10标签，由于是单播数据，根据MAC地址表从G0/0/1接口转发。

                7.SW1的G0/0/1接口属于vlan10，剥离掉vlan10标签，发给R1

                8.R1查找路由表，从R1的G0/0/2接口发送出去

                9.R1发送ARP request请求PC2的MAC地址。

                10.ARP广播包到达SW1的G0/0/2接口，构建MAC地址表，打上vlan20标签，由于是广播包，所以向所有属于vlan20的其他端口泛洪
