RK3588s-OrangePi 官方编译脚本获取及代码组织架构分析（三--其一）

一.编译环境和工具平台搭建

二.Linux 系统构建基础知识储备

三.OrangePi 官方编译脚本获取及代码组织架构分析

3-1. OrangePi官方脚本包获取(build.sh获取)

• 在获取build.sh编译脚本包之前务必参考专栏第一篇文章实现如下：
  1). 修改apt镜像源
  2). 安装好git工具且网络能够正常Ping通github网站
• 运行下列命令实现自动化编译脚本包的获取
• 成功示意

xiezr@xiezr-virtual-machine:~/rk3588_example$ git clone https://github.com/orangepi-xunlong/orangepi-build.git -b next
正克隆到 'orangepi-build'...
remote: Enumerating objects: 6469, done.
remote: Counting objects: 100% (1848/1848), done.
remote: Compressing objects: 100% (549/549), done.
remote: Total 6469 (delta 1355), reused 1647 (delta 1236), pack-reused 4621
接收对象中: 100% (6469/6469), 211.41 MiB | 7.73 MiB/s, 完成.
处理 delta 中: 100% (3013/3013), 完成.
正在更新文件: 100% (2166/2166), 完成.

如果下载不成功，将原来下载编译脚本的目录重新删除，然后重新mkdir,并chmod 777权限或科学上网

• 失败示意

xiezr@xiezr-virtual-machine:~/orangepi$ git clone https://github.com/orangepi-xunlong/orangepi-build.git -b next
正克隆到 'orangepi-build'...
remote: Enumerating objects: 6297, done.
remote: Counting objects: 100% (1676/1676), done.
remote: Compressing objects: 100% (468/468), done.
error: RPC 失败。curl 92 HTTP/2 stream 0 was not closed cleanly: CANCEL (err 8)
error: 预期仍然需要 5898 个字节的正文
fetch-pack: unexpected disconnect while reading sideband packet
fatal: 过早的文件结束符（EOF）
fatal: fetch-pack：无效的 index-pack 输出

3-2. OrangePi官方脚本包文件层级分析

• git clone orangepi-build 文件夹后大家不要急于运行build.sh脚本，先分析编译前文件层级

xiezr@xiezr-virtual-machine:~/rk3588_example/orangepi-build$ ls
build.sh  external  LICENSE  README.md  scripts

#############文件层级注释###################
# build.sh: 	启动自动化编译的总脚本，即用户层的一个总开关，该脚本会调用./scripts/ 目录下的脚本和 \
				./external下/的配置文件和特定脚本
# external: 	该目录下比较杂，编译镜像需要用的配置文件、特定的脚本以及部分程序的源码等，不展开讲。
# LICENSE:		GNU开源许可说明。
# README.md:	说明文档，主要是编译脚本支持的板子说明以及orangepi官网链接。
# scripts:		编译脚本文件夹，是站在build.sh背后支撑自动编译体系的脚本小弟们。接下来重点展开。

• ./scripts/*.sh重点脚本文件说明
  感谢大佬的参考帖子:非常直观的脚本索引图
  https://blog.youkuaiyun.com/zfenggo/article/details/111713307?spm=1001.2014.3001.5506

xiezr@xiezr-virtual-machine:~/rk3588_example/orangepi-build/scripts$ ls
build-all-ng.sh          debootstrap.sh    fel-load.sh       makeboarddeb.sh
chroot-buildpackages.sh  desktop.sh        general.sh        pack-uboot.sh
compilation.sh           distributions.sh  image-helpers.sh
configuration.sh         extensions.sh     main.sh

#############重点脚本注释###################
# build-all-ng.sh：		build发生失败情况下执行此脚本对一些资源或变量进行销毁。
# main.sh：				编译是出现的配置UI界面逻辑分支切换就是由该脚本进行定义的，并实现从UI获取编译各配置参数
# compilation:			编译uboot.kernel等时候就是调用这个脚本里的接口函数。
# general.sh:			可以看作一个通用库，里面定义一系列通用脚本函数，如清空，异常退出，关键信息高亮打印，git仓库检查...
# extensions.sh:		跟编译拓展管理相关，具体作用待深挖。
# configuration.sh:		编译配置相关脚本文件，在main.sh中被调用展开
# pack-uboot.sh：		打包uboot脚本
# desktop.sh：			制作桌面环境相关脚本
# debootstrap.sh:		制作rootfs相关
# fel-load.sh:			USB FEL加载RAM方式相关脚本
# chroot-buildpackages.sh:				######chroot相关
# makeboarddeb.sh:						######
# distributions.sh						######发行相关
# image-helpers.sh:		定义一些辅助函数，比如挂载和解挂载，SD上运行等行数。

3-3. build.sh编译失败–github自行获取u-boot,kernel源码安装包实现离线编译

• 运行sudo ./build.sh时会从github上获取u-boot源码，但是常常存在失败的清况，笔者选择从github上直接干源码压缩包离线编译会快很多，如果有科学上网更加事半功倍

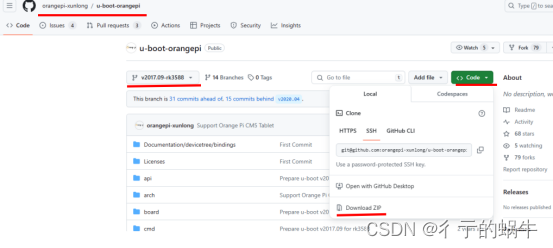

  1).笔者时orangepi 5 的板子，所以用的是下图中的u-boot版本

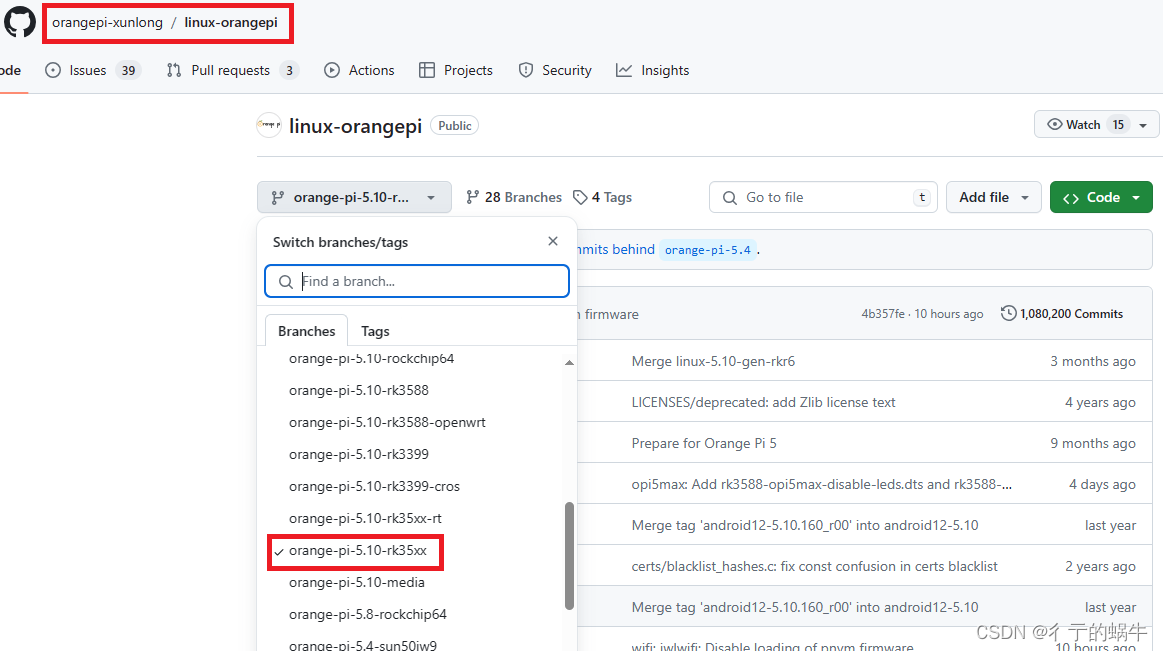

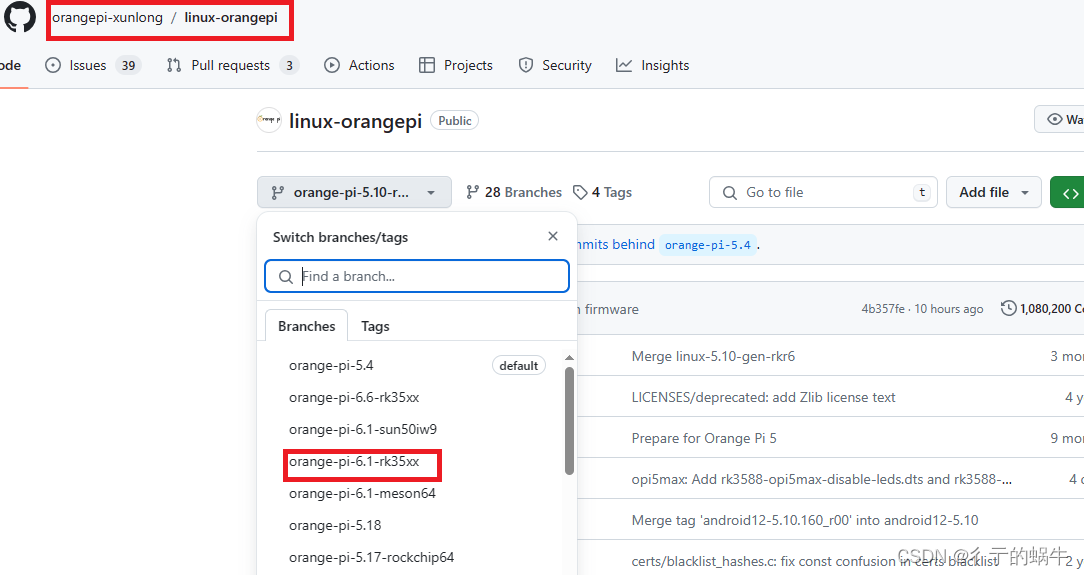

  2).kernel版本有两个可以选择



• 运行sudo ./build.sh后会新创建几个文件夹

xiezr@xiezr-virtual-machine:~/rk3588s/orangepi-build$ ls
build.sh  kernel   output     scripts     u-boot
external  LICENSE  README.md  toolchains  userpatches

#############新增文件夹分析################
# userpatches: 	存放编译脚本需要用到的配置文件，就是跟据external文件夹下的通用配置文件生成的
# toolchains:	交叉编译工具链，首次编译./build.sh会下载
# uboot:		uboot源码存放路径，源码文件夹命名要求“v2017.09-rk3588”，否则脚本会git重更新下载
# kernel:		kernel源码存放路径，源码文件夹命名要求“orange-pi-5.10-rk35xx”或"orange-pi-6.1-rk35xx",否则脚本会git重更新下载
# output:		编译结果输出目录
###注意：如果不想git检测，编辑userpatches/config-default.conf文件，将IGNORE_UPDATES="yes"即可。

3-4. orangepi官方主要编译脚本和配置文件解析(重要)
