VMD/EMD/LMD/EEMD分解后三维图制作

已于 2022-03-31 18:39:18 修改
阅读量2.3k 收藏 10
点赞数 3
分类专栏： vmd分解 文章标签： 3d
于 2022-03-31 17:51:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_40818905/article/details/123878715
版权
博主分享了如何使用Python的matplotlib库和Origin软件制作信号分解后的模态分量三维图。提供了两种方法，包括Python代码示例及Origin软件操作步骤，并鼓励科研工作者相互分享知识。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

@

介绍一下信号分解之后的模态分量制作三维图的办法

当我在网上找这方面的程序时，别人向我要“辛苦费”，我觉得这种“无用”的知识就是用来相互分享的，于是刻苦钻研了一下，终于自己搞出来了。

方法1

使用python制作，需要用到matplotlib这个库制作，具体程序看这里

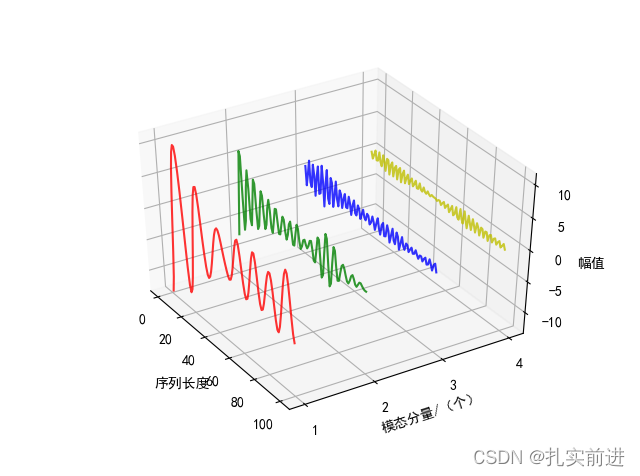

结果图：（鼠标可以进行旋转）
请添加图片描述

方法2

使用origin画图软件进行制作，需要你手动将vmd分解数据复制到里面，选择3D画图即可
效果图：

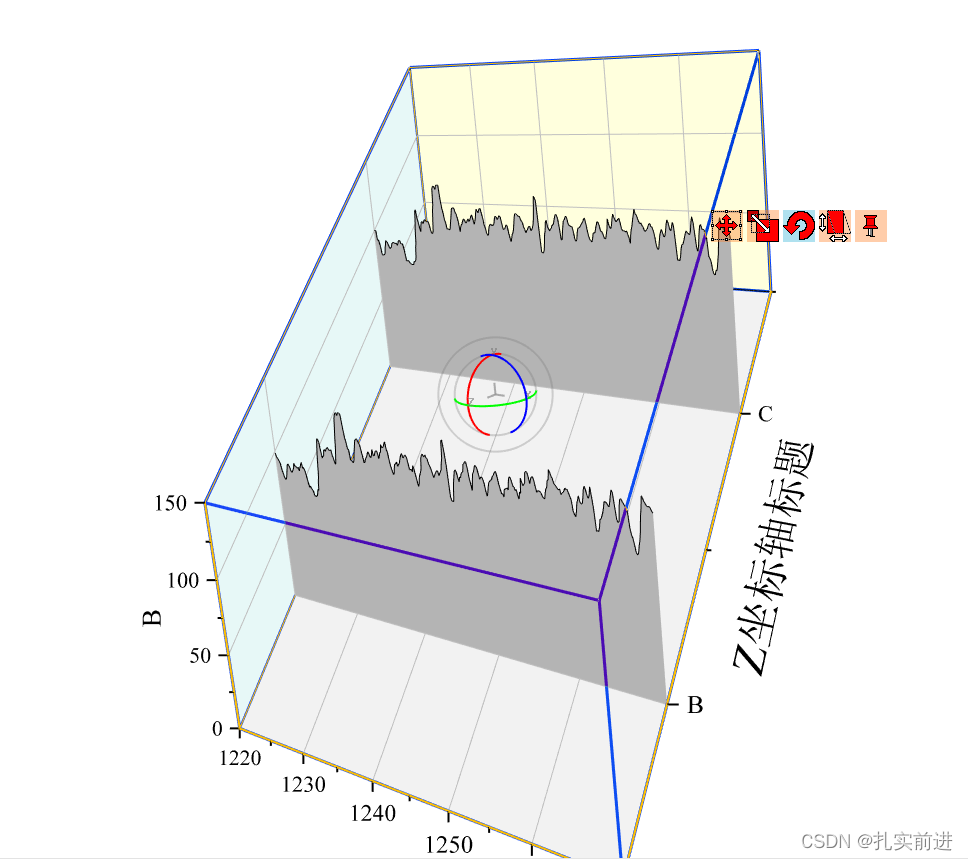

在这里插入图片描述

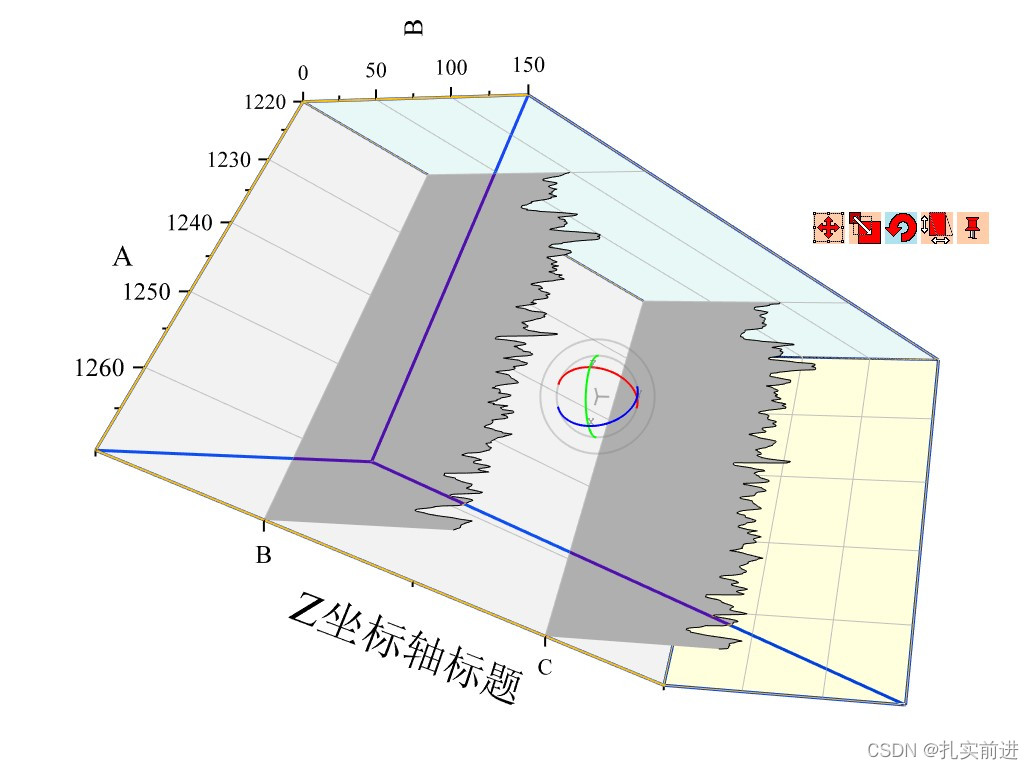

在这里插入图片描述
祝大家早日发paper，加油！
