D1

D1 - 1 移动端环境配置 - Android Studio

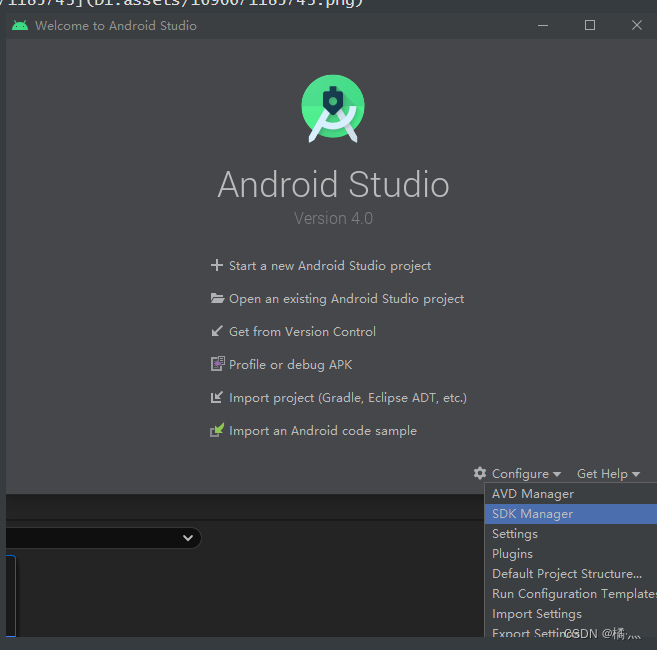

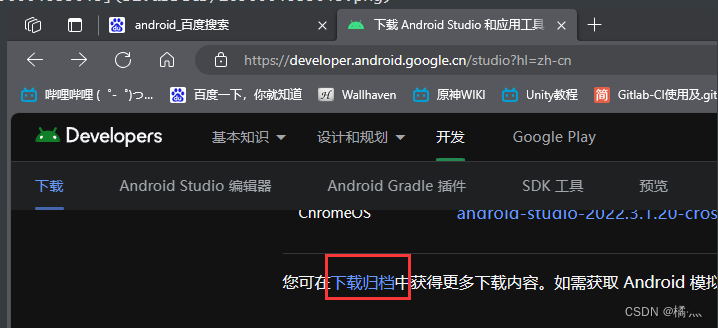

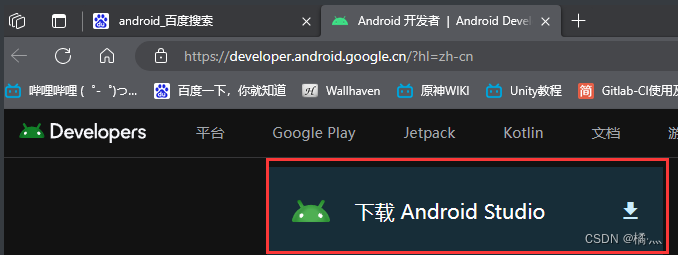

下载 Android Studio

使用历史版本

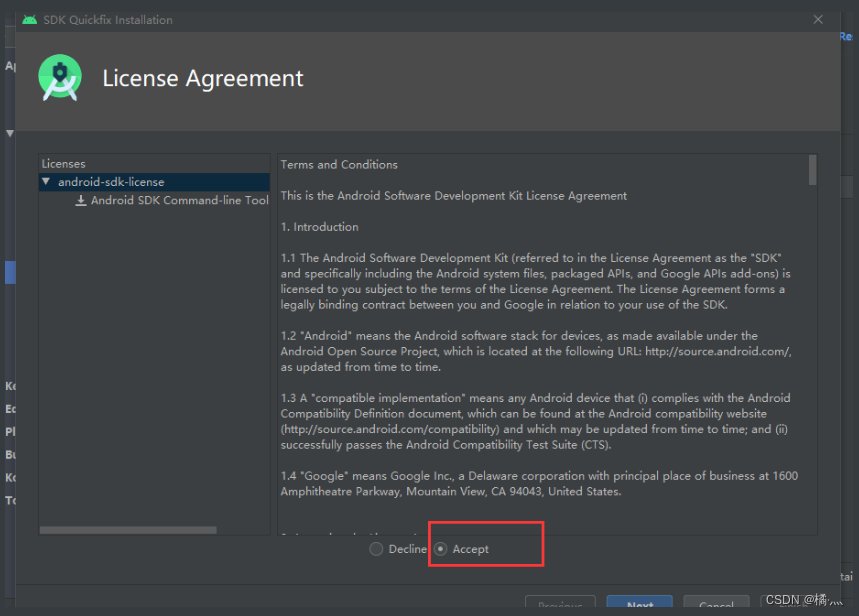

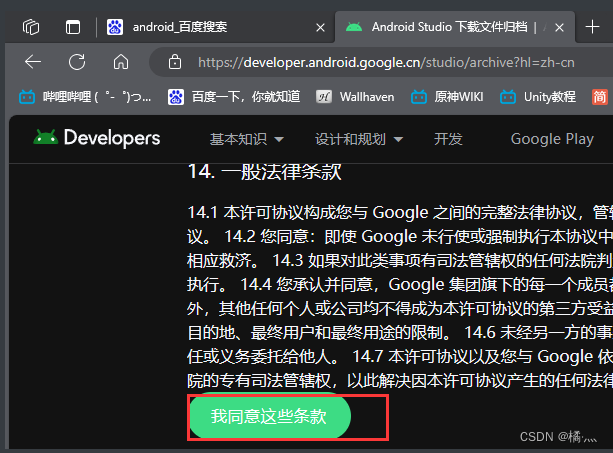

我同意这些条款

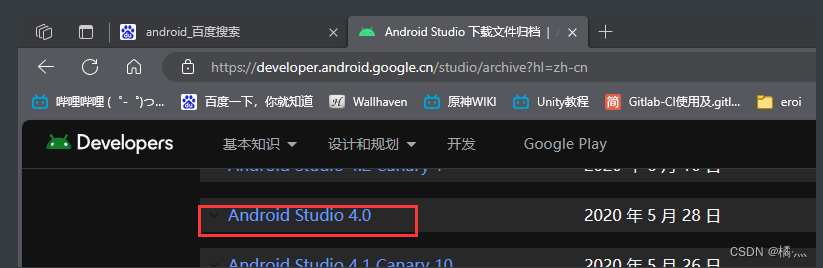

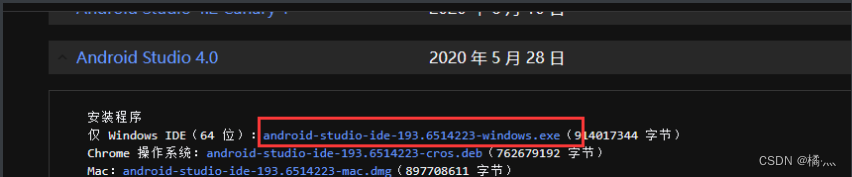

下载4.0版本

D1 - 2 移动端项目设置

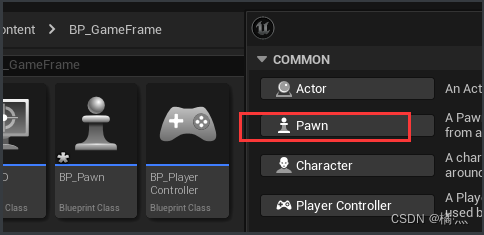

创建游戏框架 , GameModeBase , HUD , PlayerController 都不要动 , 我们创建 Pawn 类型的 Character , 因为我们不需要让人物移动,旋转.

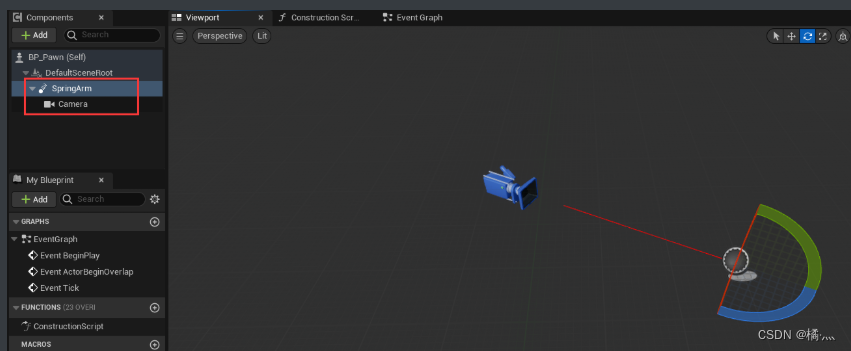

D1 - 2 - 1 第三人称必备组件 - SpringArm 弹簧臂

限制相机范围的手段 , 让相机离开蓝图中心(贴脸) , 可以让相机绕着蓝图旋转.

D1 - 3 移动端操作(dog

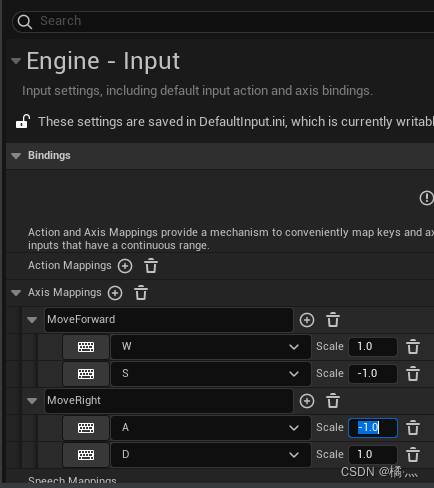

创建轴映射

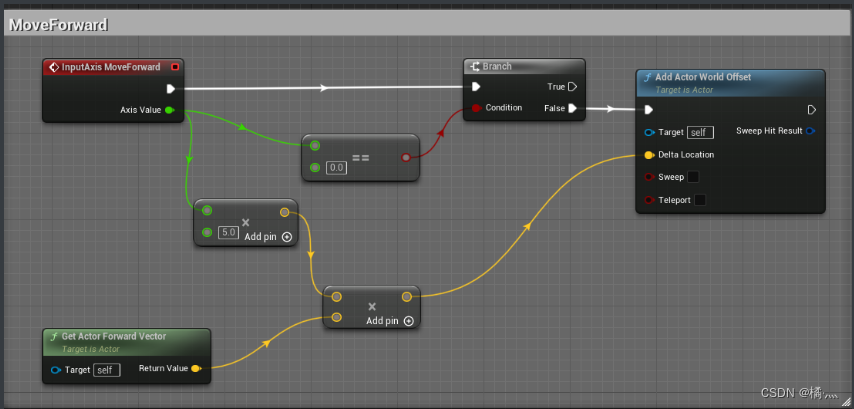

BP_Pawn

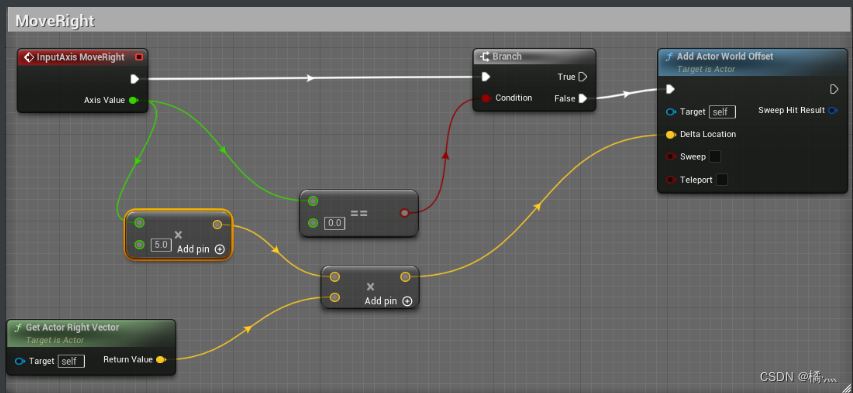

Add Actor World Offset , 这种移动方式不受刚体限制 , 因此可以穿墙

D1 - 4 移动端项目打包流程

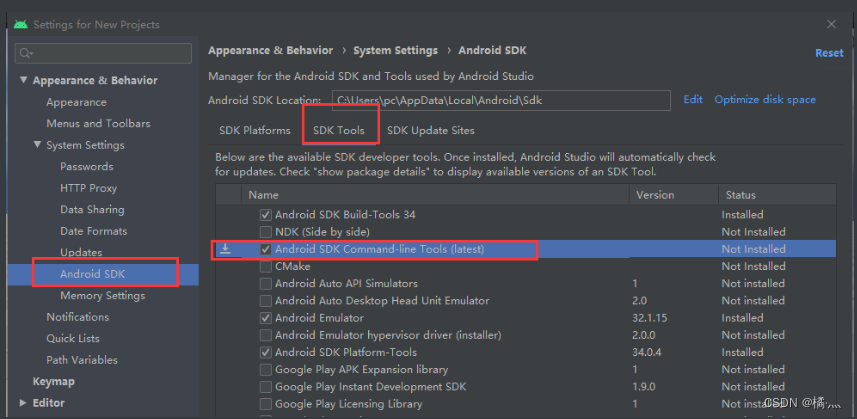

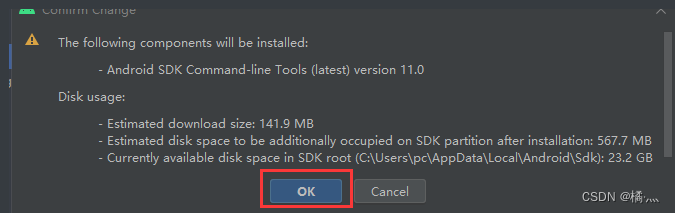

设置SDK

勾上 - Apply

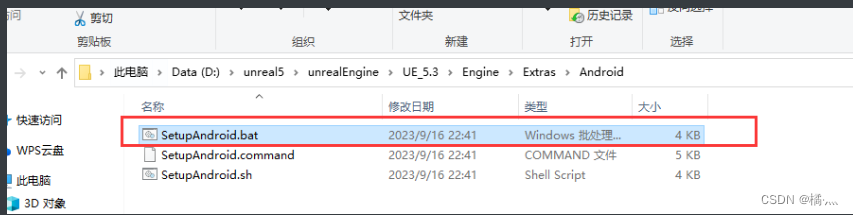

关闭虚幻,在这个目录下,,执行批处理文件(失败了)

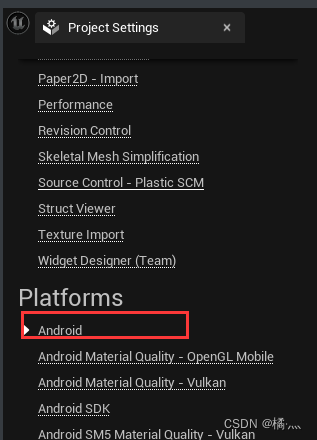

Project Setting

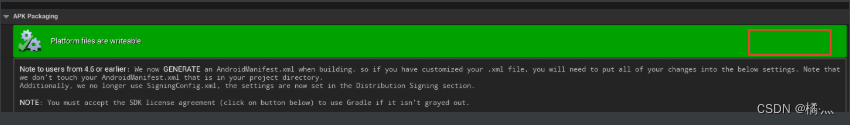

APL Packaging

Google Play Services

D1 - 5 移动端操作α

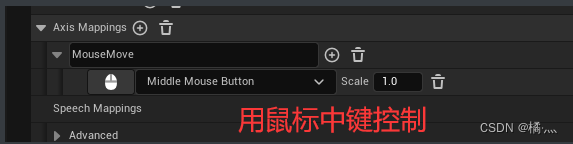

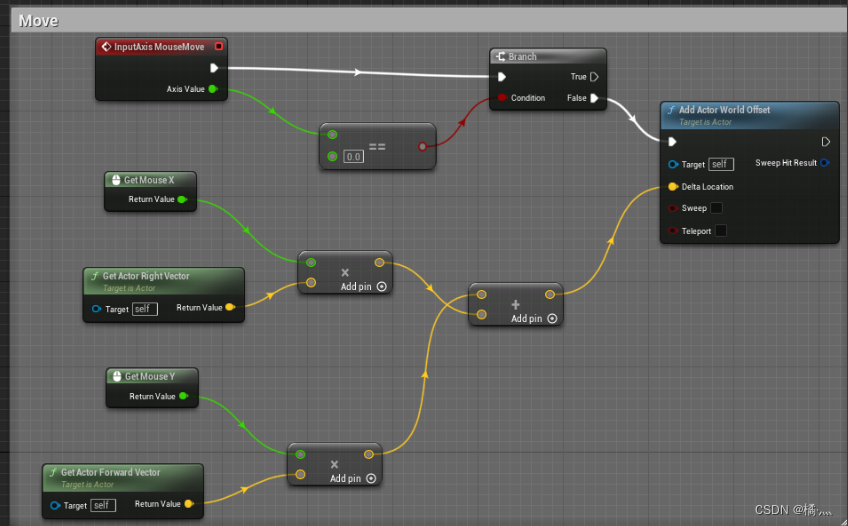

删除原来的轴映射 , 为了模拟手机触屏 , 我们用鼠标来操控 , 人物移动.

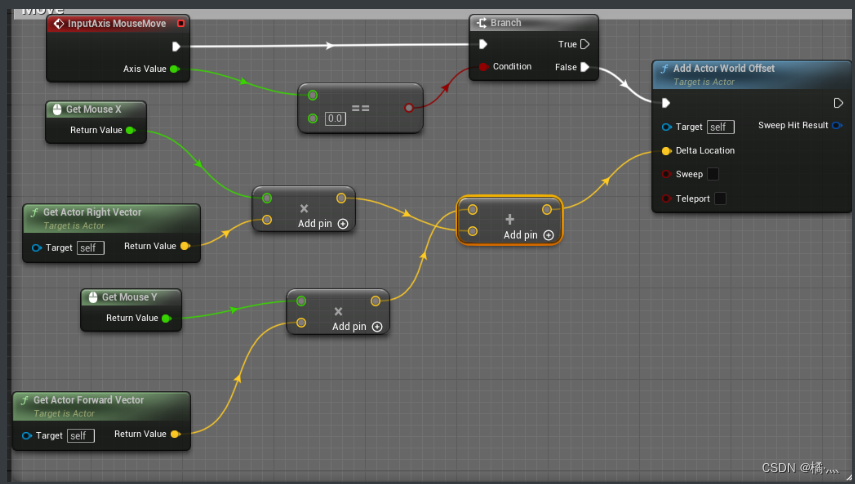

利用向量的加法 , 来实现一步完成 , 就可以斜着移动.

D1 - 5 - 1 弹簧臂

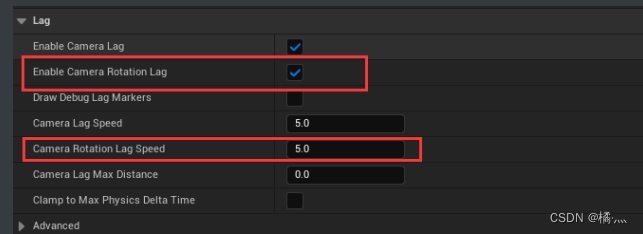

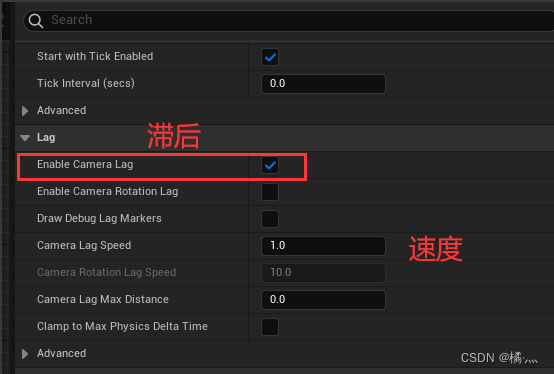

添加弹簧臂的动态拉伸效果(类似于惯性) , 添加滞后后,会有一定的延迟效果 , 让整体画面移动的不是很僵硬.

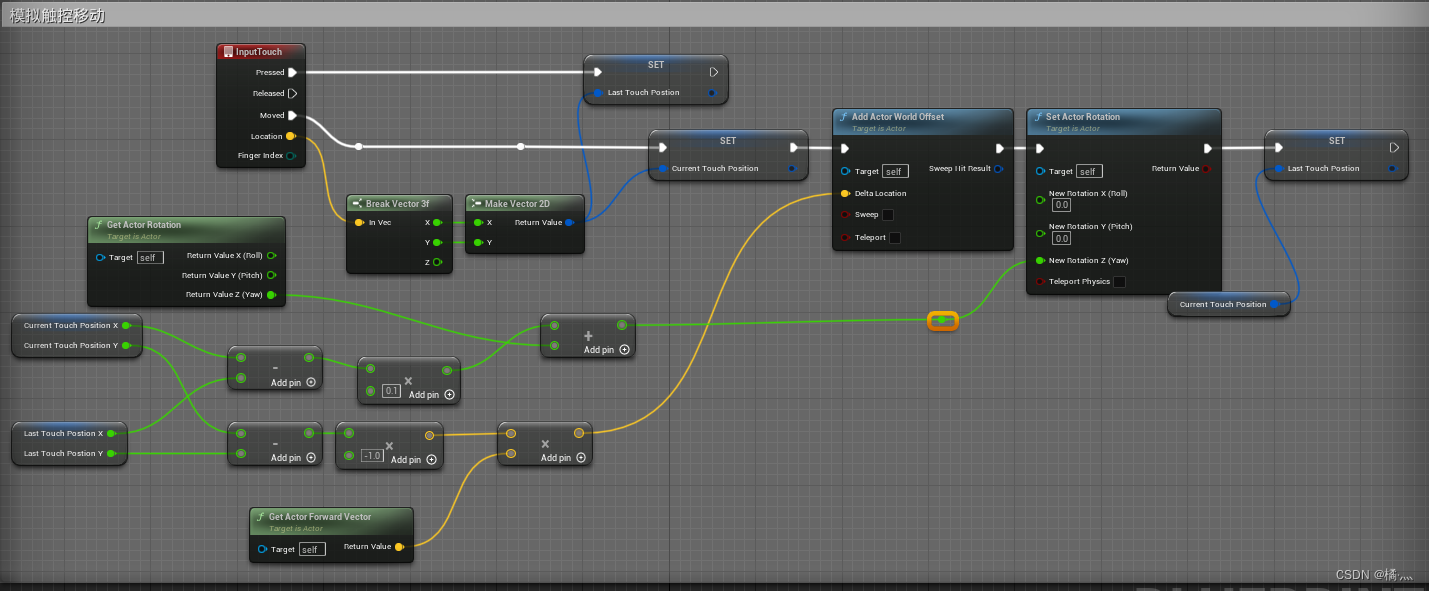

D1 - 6 触控操作 - InputTouch

这里描述一下 , touch123456789的逻辑 : 当第一根手指触碰为 touch1 , 理所当然 , 第二跟手指为 touch2 但是当第二根手指松开的时候他的索引还是 touch2 , 不会因为第一根手指松开而变成1

用 InputTouch上面的功能

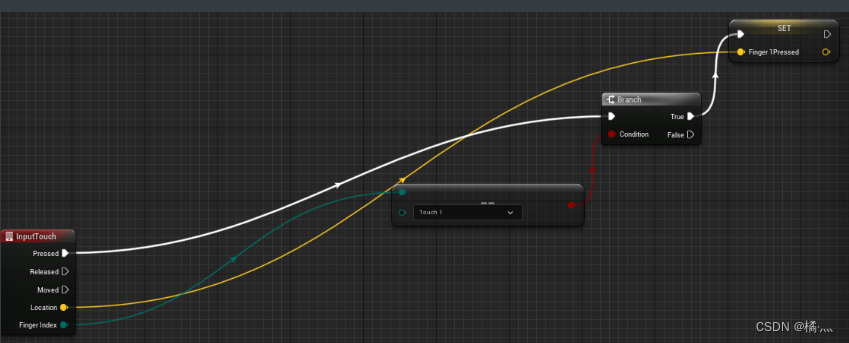

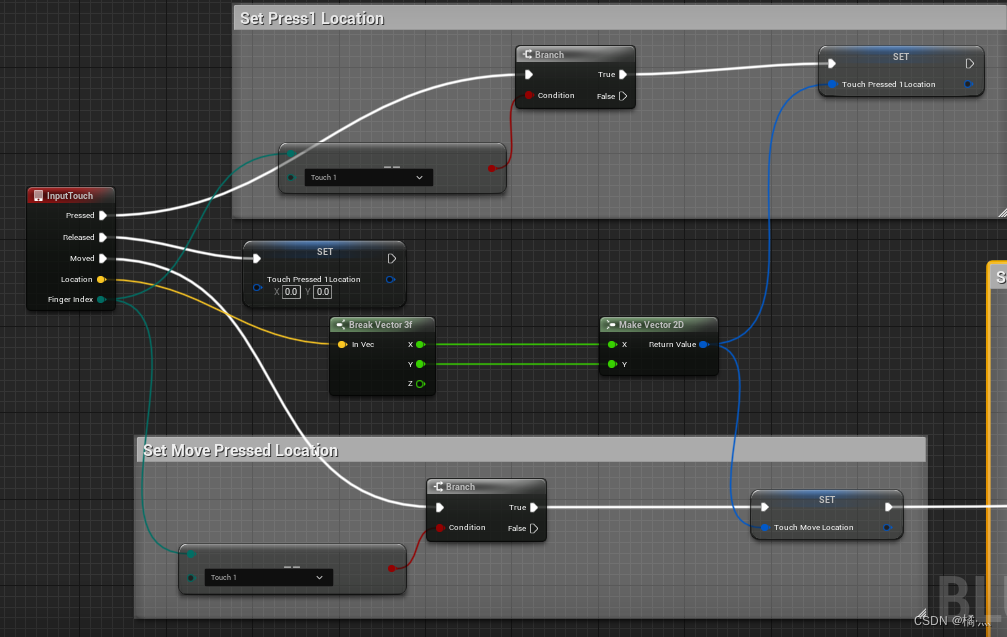

D1 - 6 - 1 Pressed

记录第一次 Pressed 的位置 , 并让其保持在第一根手指触碰的键位.这里加入了 Branch的判断主要是为了防止干扰.

D1 - 6 - 2 Moved

相当于 Update() , 当手指移动的时候每帧执行

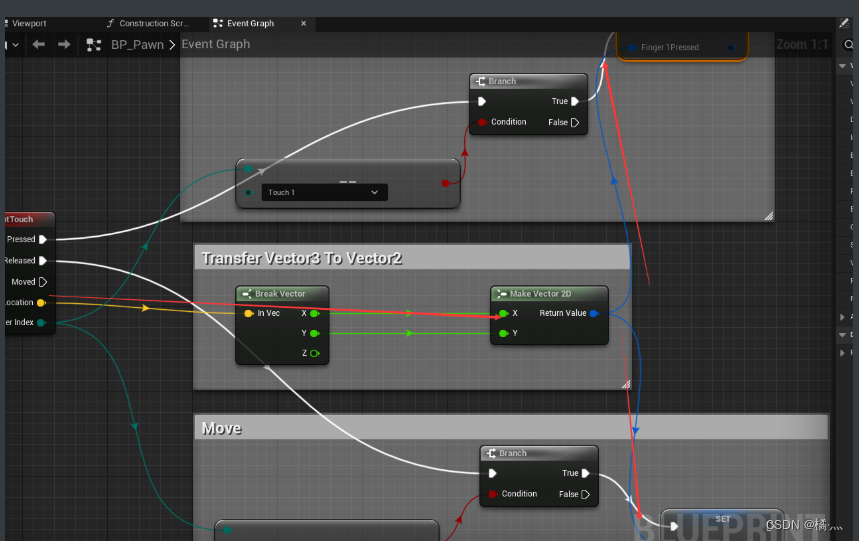

D1 - 6 - 3 Vector3 => Vector2

将这两个变量变为 Vector2 类型

D1 - 7 向量 Vector

D1 - 7 - 1 欧拉角

D1 -7 - 2 四元数

D1 - 7 - 3 矩阵

D2

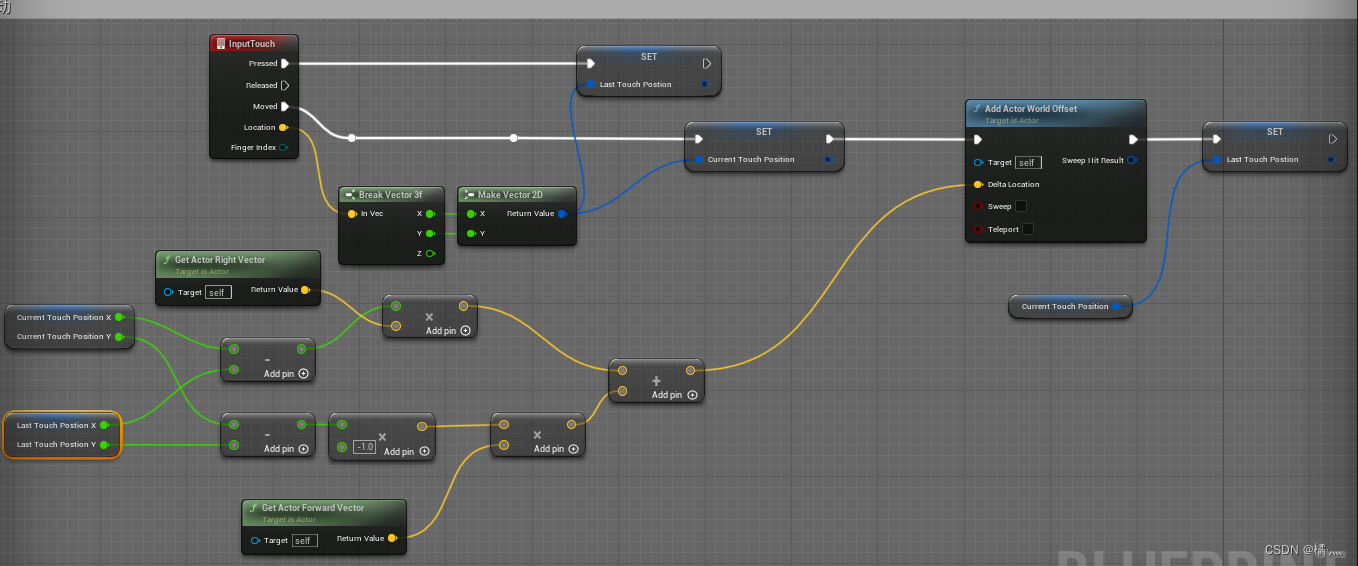

D2 - 1 触碰操作α

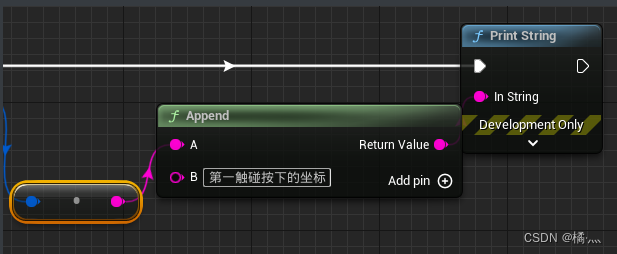

Append 节点 : 字符串添加

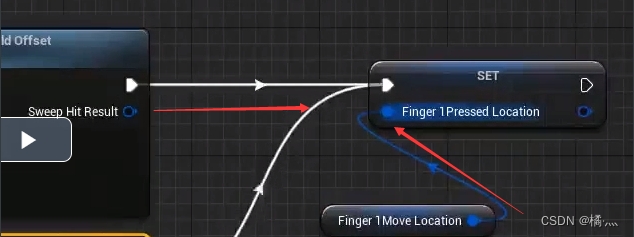

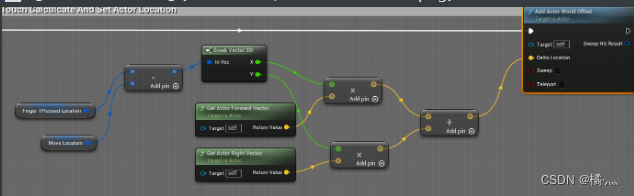

计算距离 , 当 Add Actor World Offset (移动) 之后 , 需要Set(记录) Finger1 Pressed Location , 否则移动的距离越来越大.

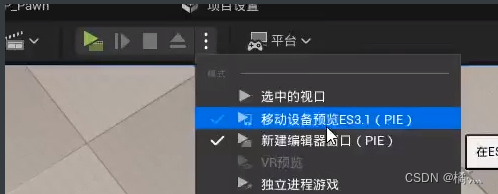

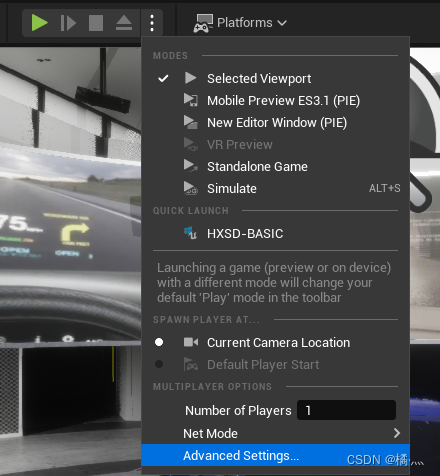

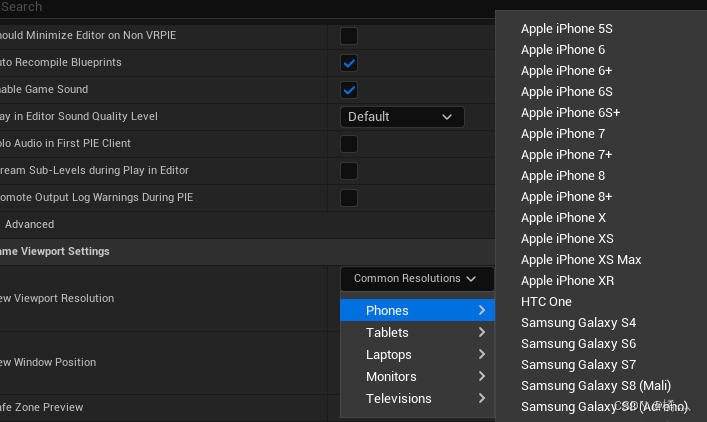

移动端方式预览(不建议)

D2 - 2 角色旋转

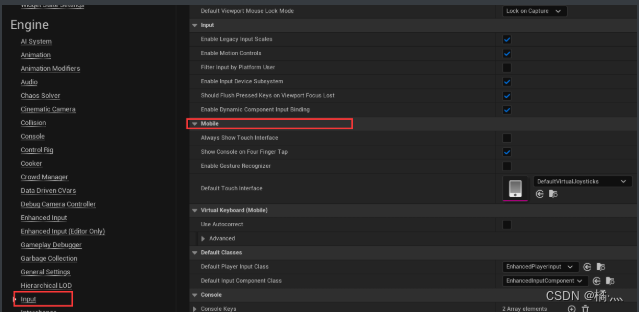

移动端输入设置

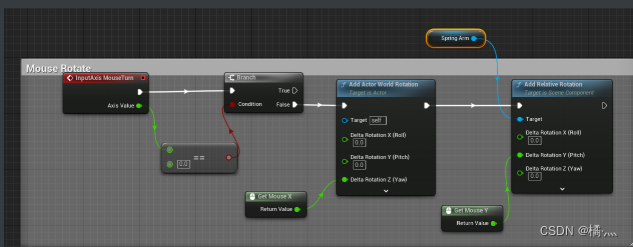

D2 - 2 - 1 鼠标旋转

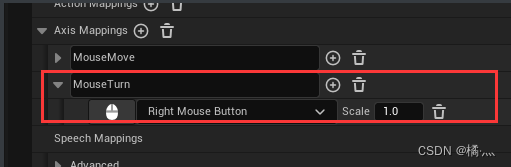

添加轴映射

添加弹簧臂滞后效果

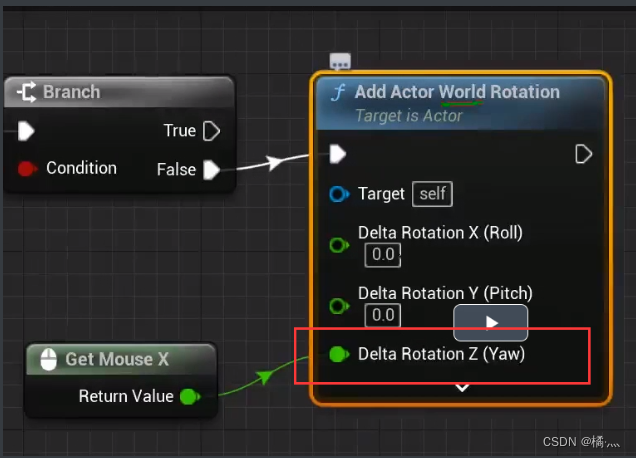

因为欧拉角的问题所以我们先旋转z轴来做yaw旋转 ,

至于 pitch 移动我们通过弹簧臂来实现视角上下移动,因为弹簧臂是利用的蓝图的相对坐标系.

利用世界坐标系调整一个轴 , 再利用相对坐标系调整另一个轴 , 不会产生欧拉角那样的错乱.

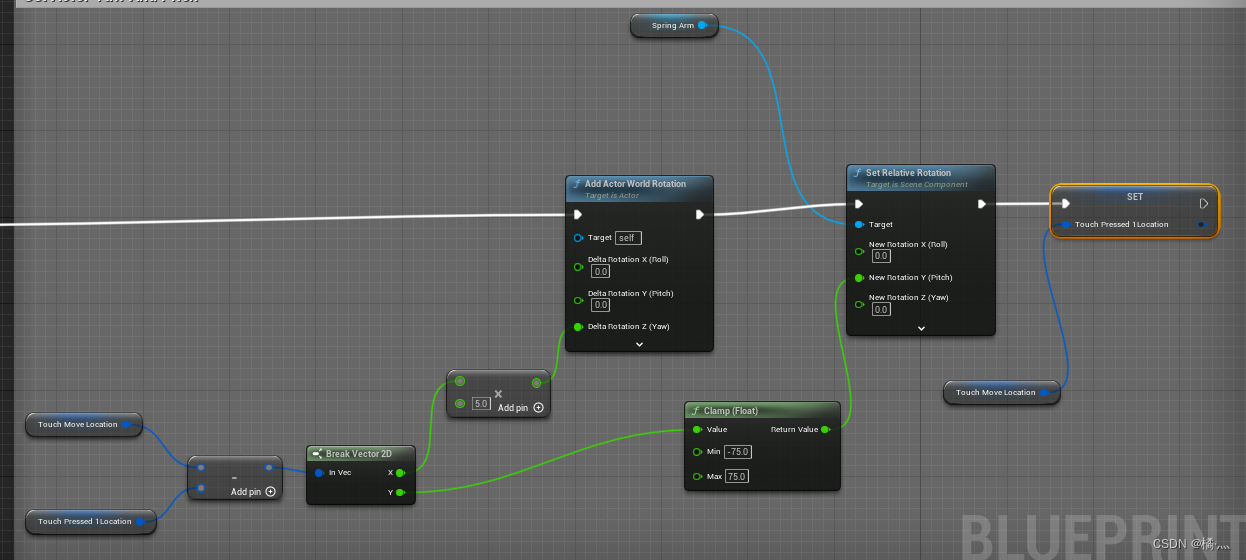

D2 - 3 角色旋转α

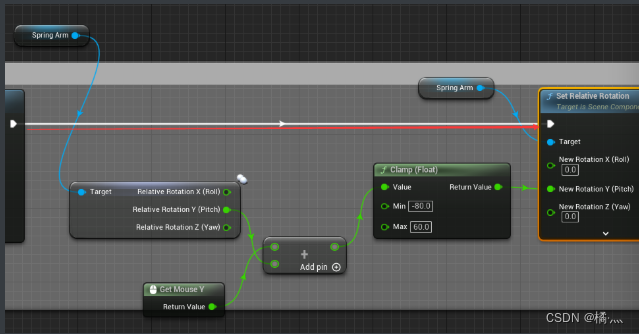

Add Relative Rotation 会让角色倒立 , 所以利用 clamp 节点限制旋转角度.

弹簧臂配置 : 当遇到有碰撞的物体时 , 会自动伸缩弹簧臂,防止视角穿透.

touch Rorate

D2 - 4 角色远近逻辑

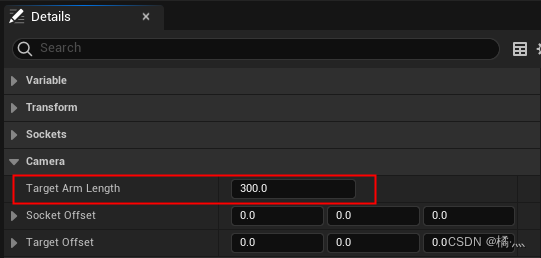

弹簧臂弹簧长度

通过控制弹簧臂的 Target Arm Length 改变视角远近.

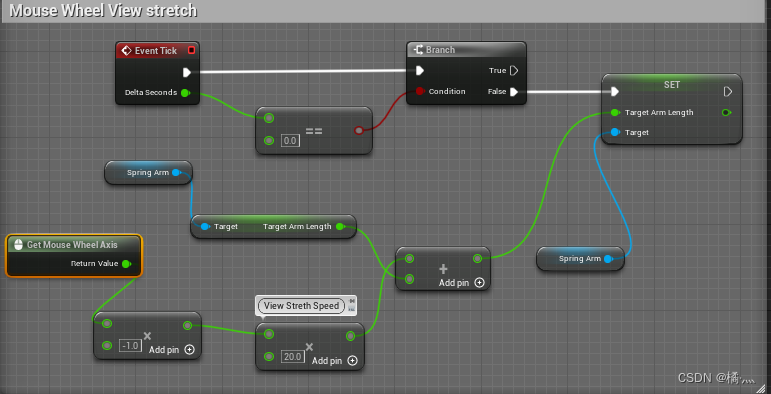

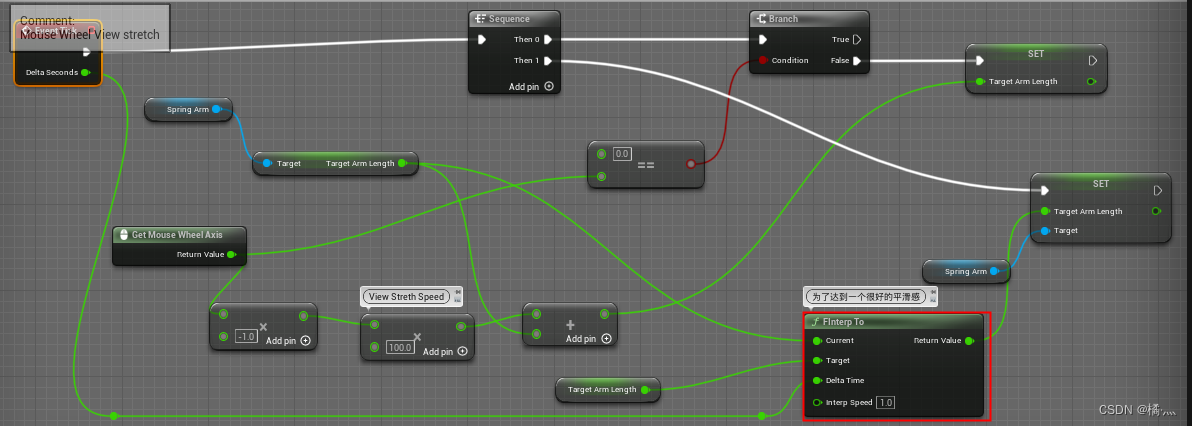

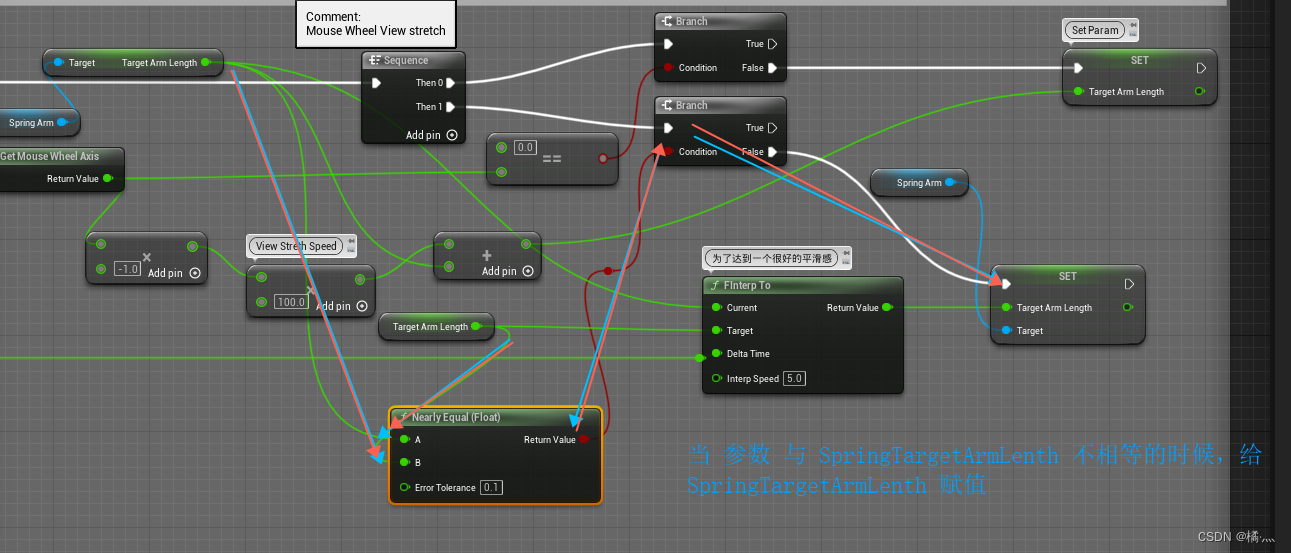

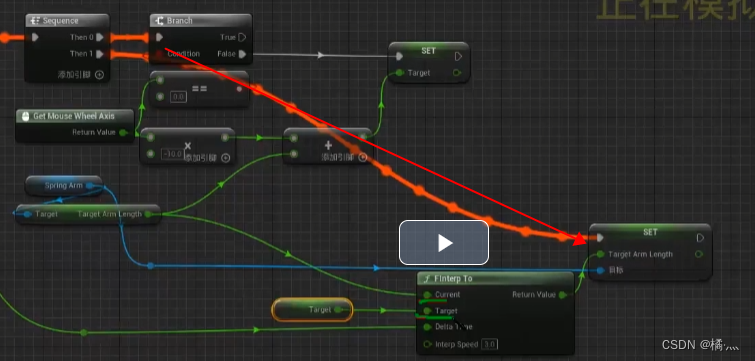

D2 - 4 - 1 通过鼠标滚轮调整视角远近

制作出弹簧臂的滞后效果

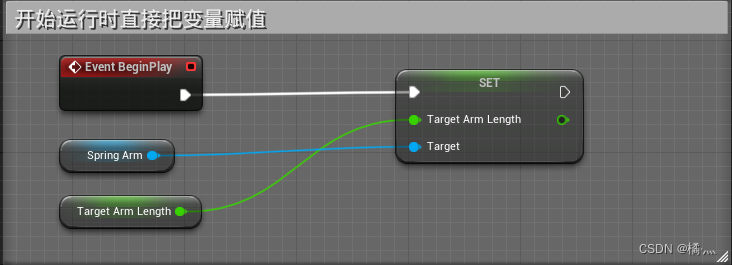

需要让参数的默认值与 SpringArm 的 Target Arm Length 相等，防止开始运行时就开始出现滞后效果.

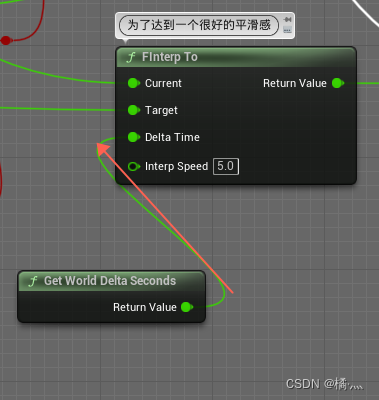

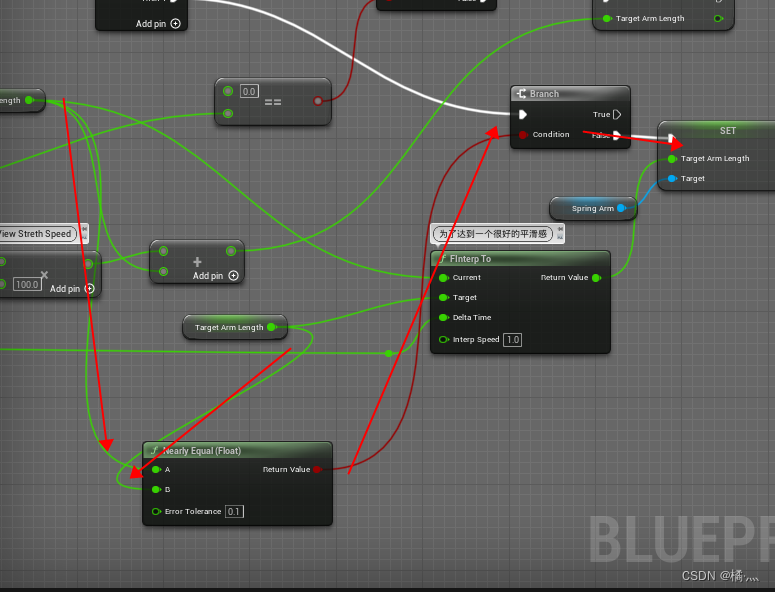

关于 FInterp 节点参数的解释： DeltaMove移动距离，根据DeltaTime和InterpSpeed的乘积来计算，但是区间在0-1.
配合上Tick函数，当前值在做一个持续性变化，以达到平滑效果。

即使参数和当前 SpringTargetArmLength相等，那么程序也会一直set 参数

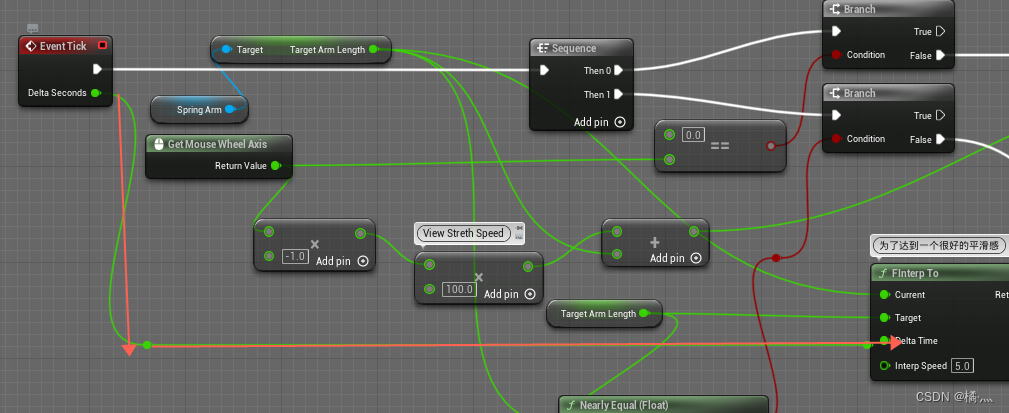

所以要增加一个逻辑判断来，让参数和 SpringTargetArmLength 相等的时候不进行set 参数操作，但是浮点数永远不会相等，所以添加 Nearly Eq 节点.

总结一下大体的思路：假设 Wheel 停止的时候 Set Target Arm Length Paramter = 500 =>

Set 真正的 Spring Arm Target Length 为 500 .

D2 - 5 二指缩放逻辑

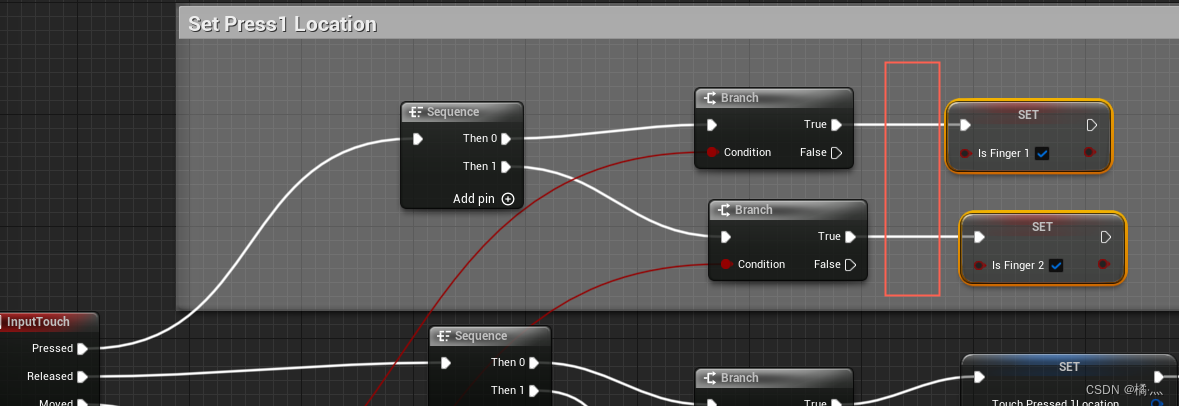

添加 flag 逻辑

二指逻辑 => 先这样，下面来解释一下.

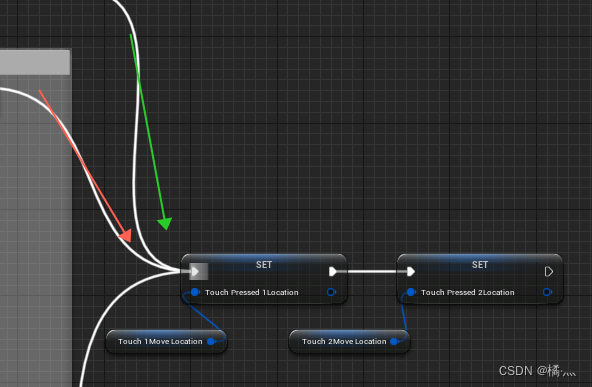

Pressed & Released

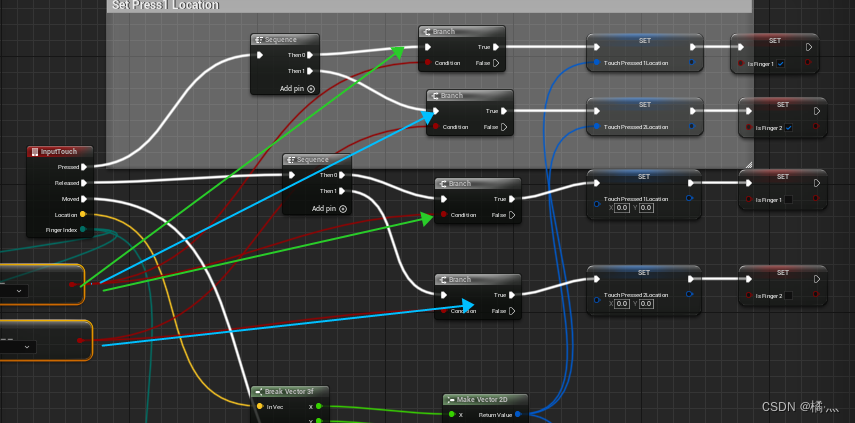

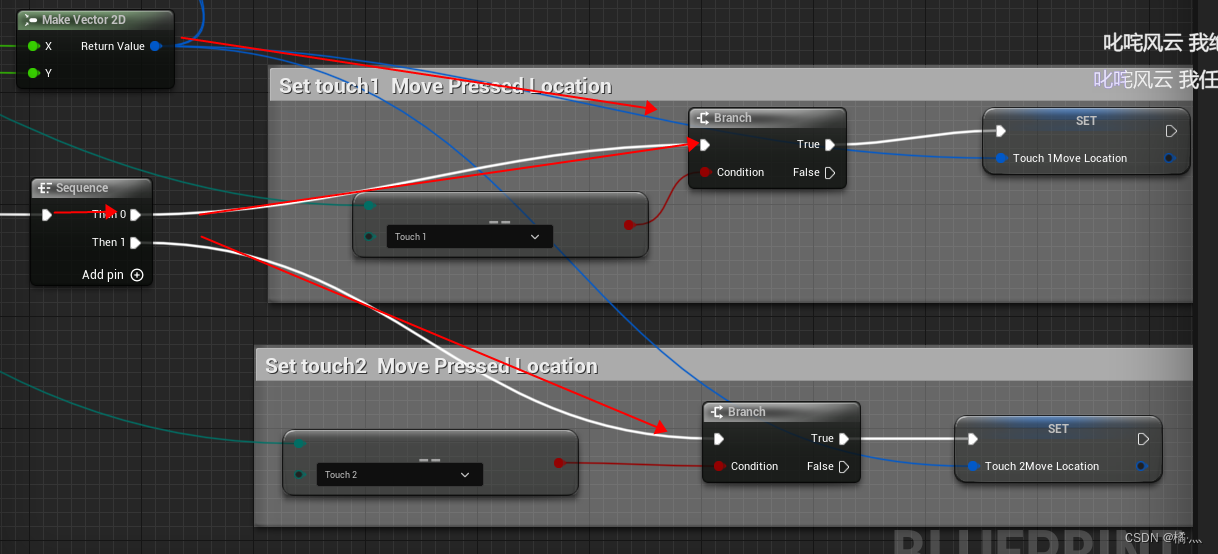

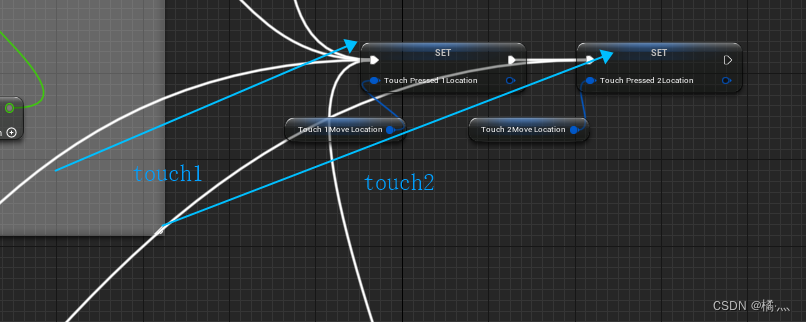

当按下的时候先判断是否是touch1 , 如果是touch1 , 则 set touch1 location => set flag isFinger1 true =>接下来的 touch1 与 touch2 的逻辑关系类似，就不做太多解释了。

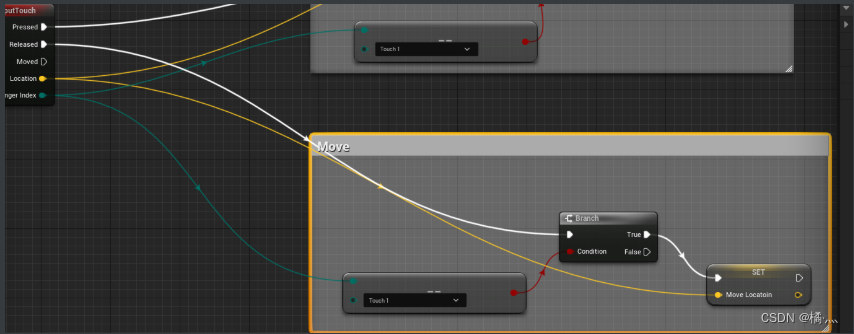

Moved ：在移动的时候也要判断是那个 finger 按下.

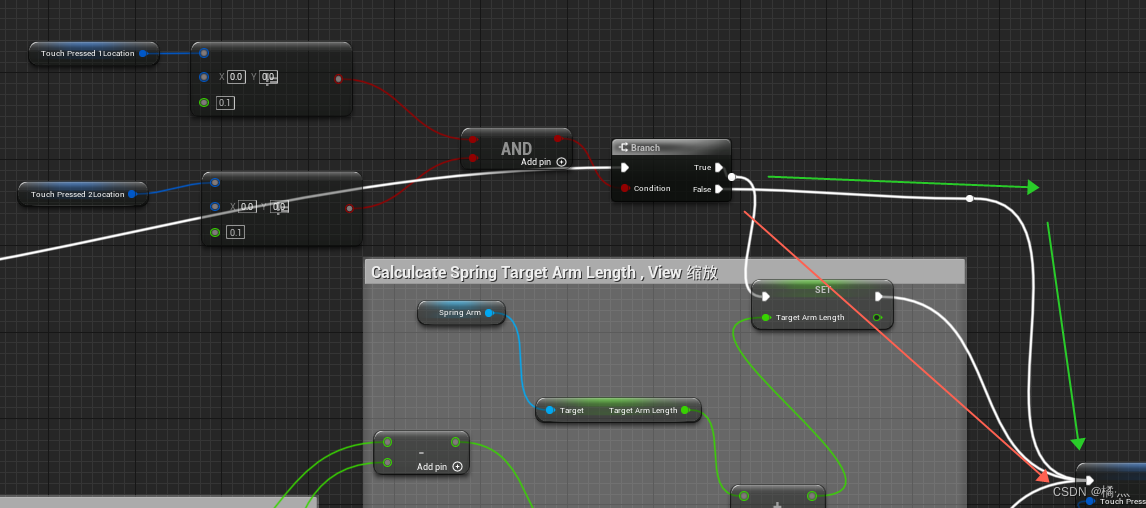

D2 - 5 - 1 选择判定

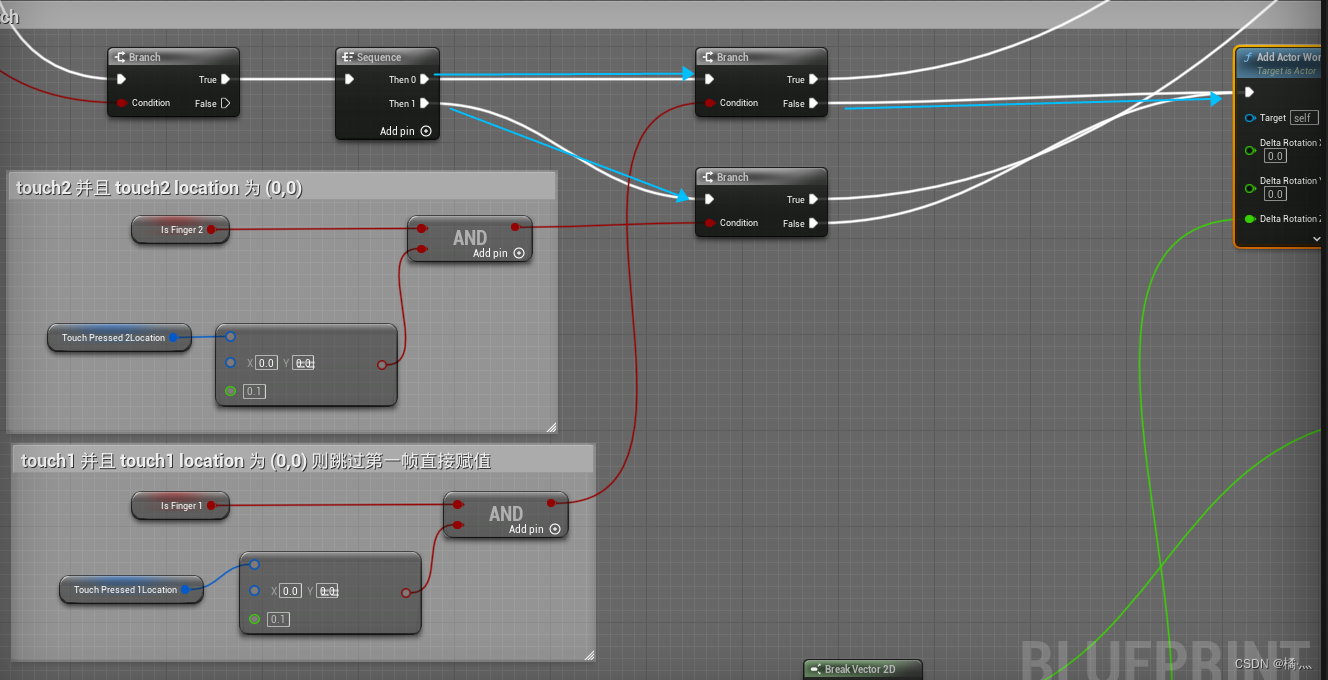

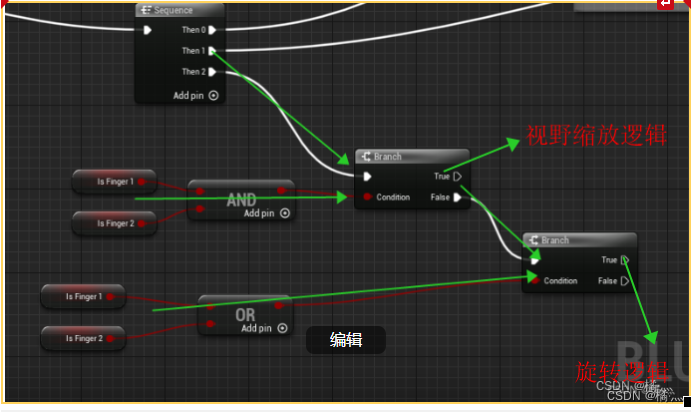

只要有一个 touch ，那么他就可以执行旋转逻辑，无论是 touch1 或者 touch2 ，但是如果 touch1 和 touch2 都在则进行缩放操作。总结就是

touch1 || touch2 == 旋转逻辑 , 但是两者都等于false的情况下，则什么都不做

touch1 && touch2 == 缩放逻辑

(touch1,touch2)逻辑顺序 : 当（1,1）直接走缩放逻辑，其他为(0,0),(0,1),(1,0) , 只有为 (1,0),(0,1)的情况下才会走旋转逻辑.

D2 - 6 二指缩放逻辑α

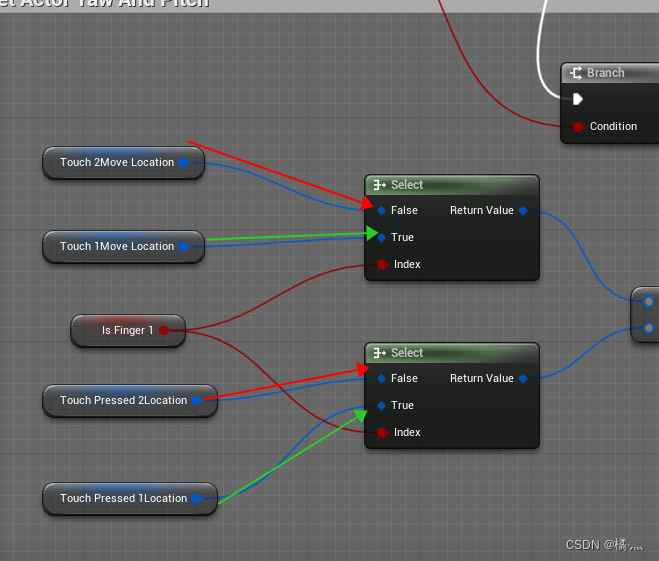

保证不管是(1,0) 还是(0,1) 都可以进行旋转操作减法操作.

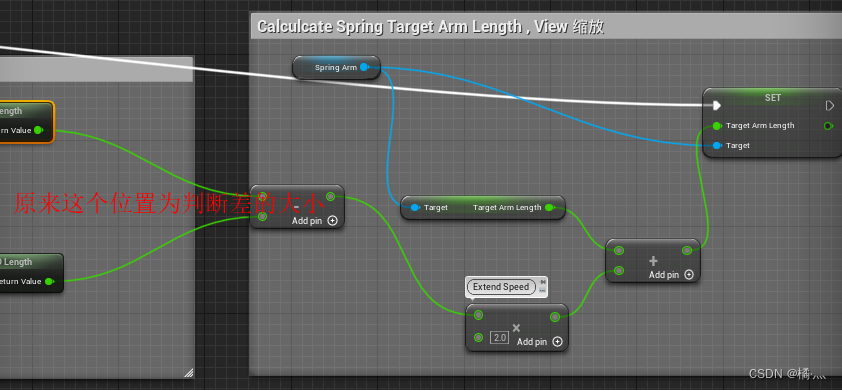

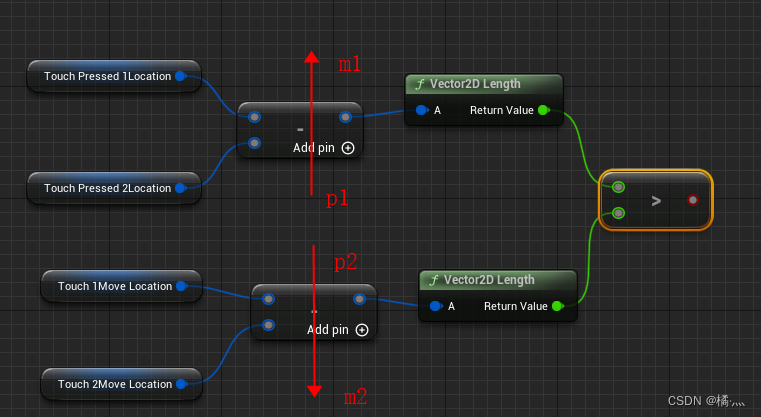

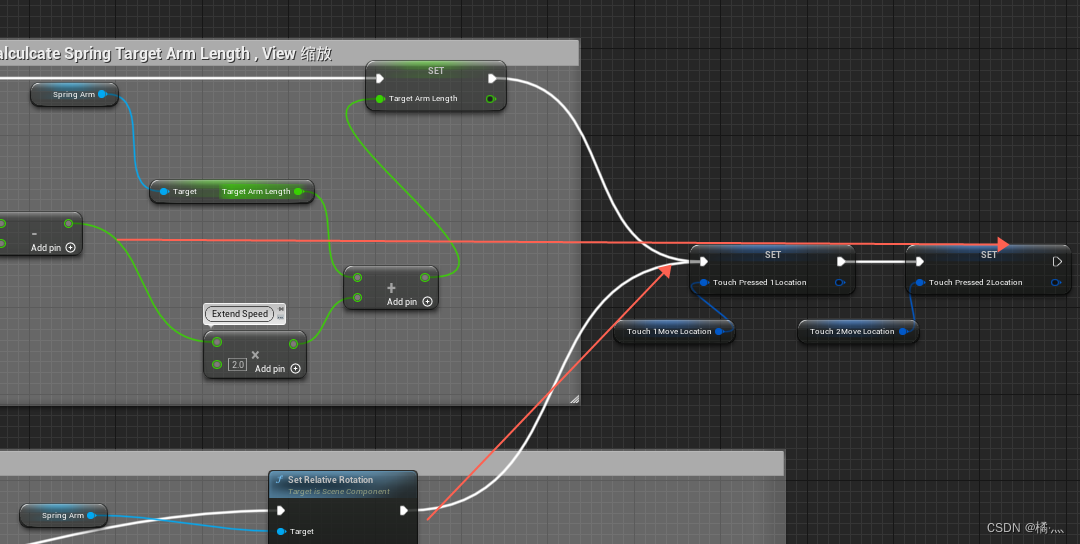

D2 - 6 - 1 二指缩放

如果大于成立则为缩小，反之则为放大逻辑.

因为相减之后存在长度的正负关系，因此根本不需要判断大小.

D2 - 6 - 2 二指缩放 - 滞后效果

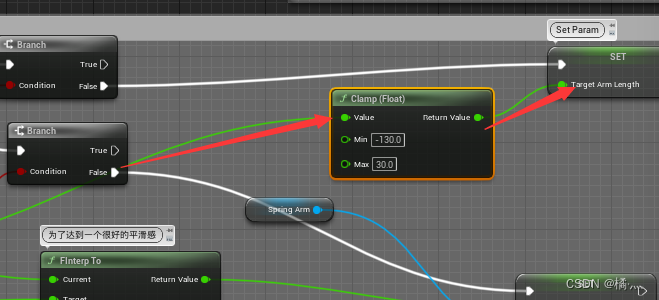

这里直接设置参数，因为在上面的pc端逻辑中 , 在 Event Tick 逻辑中存在逻辑：当获取的SpringTargetArmLength 值与参数中的不同的时候，会设置将参数赋值给 SpringTargetArmLength 中，所以在这里不需要做，这里可以证明 PC 端和移动端逻辑可以共存的.

PC段缩放操作
