Matlab常用图像处理命令108例（三）

26. edge

功能：识别强度图像中的边界。

语法：

BW = edge(I, 'sobel')
BW = edge(I, 'sobel', thresh)
BW = edge(I, 'sobel', thresh, direction)
[BW, thresh] = edge(I, 'sobel', ...)
BW = edge(I, 'prewitt')
BW = edge(I, 'roberts')
BW = edge(I, 'log')
BW = edge(I, 'zerocross', thresh, h)
BW = edge(I, 'canny')
BW = edge(I, 'canny', thresh, sigma)

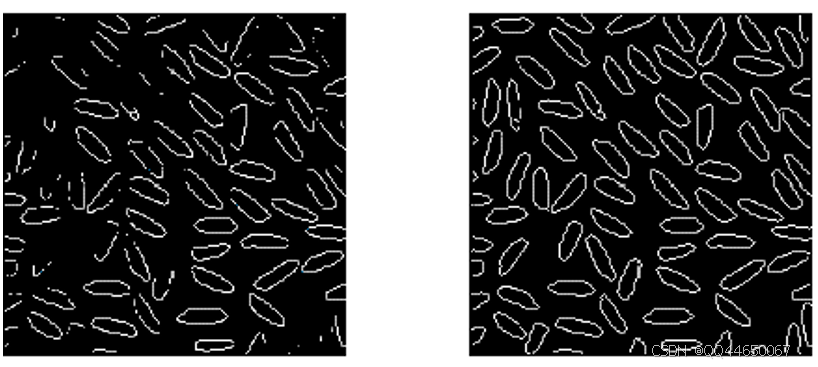

举例：

I = imread('rice.tif');
BW1 = edge(I, 'prewitt');
BW2 = edge(I, 'canny');
imshow(BW1);
figure, imshow(BW2);

相关命令：fspecial, conv2

---

27. erode

功能：弱化二值图像的边界（腐蚀操作）。

语法：

BW2 = erode(BW1, SE)
BW2 = erode(BW1, SE, alg)
BW2 = erode(BW1, SE, ..., n)

举例：

BW1 = imread('text.tif');
SE = ones(3, 1);
BW2 = erode(BW1, SE);
imshow(BW1);
figure, imshow(BW2);

相关命令：dilate, bwmorph

---

28. fft2

功能：进行二维快速傅里叶变换。

语法：

B = fft2(A)
B = fft2(A, m, n)

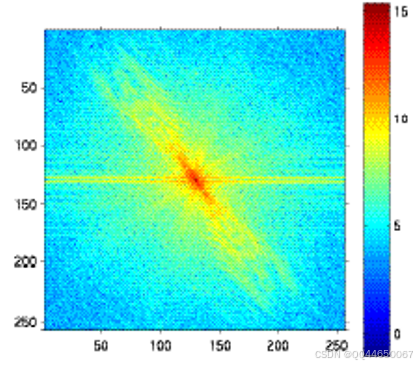

举例：

I = imread('saturn.tif');
B = fftshift(fft2(I));
imshow(log(abs(B)), []), colormap(jet(64)), colorbar;

相关命令：fftshift, ifft2, dct2

---

29. fftn

功能：进行 N 维快速傅里叶变换。

语法：

B = fftn(A)
B = fftn(A, siz)

相关命令：fft2, ifftn

---

30. fftshift

功能：将傅里叶变换的 DC 组件移动到光谱中心。

语法：

B = fftshift(A)

举例：

B = fftn(A);
C = fftshift(B);

相关命令：ifftshift, fft2

---

31. filter2

功能：进行二维线性过滤操作。

语法：

B = filter2(h, A)
B = filter2(h, A, shape)

举例：

A = magic(6);
h = fspecial('sobel');
B = filter2(h, A, 'valid');
disp(B);

相关命令：conv2, fspecial

---

32. freqspace

功能：确定二维频率响应的频率空间。

语法：

[f1, f2] = freqspace(n)
[f1, f2] = freqspace([m n])
[x1, y1] = freqspace(..., 'meshgrid')
f = freqspace(N)
f = freqspace(N, 'whole')

相关命令：fsamp2, fwind1

---

33. freqz2

功能：计算二维频率响应。

语法：

[H, f1, f2] = freqz2(h, n1, n2)
[H, f1, f2] = freqz2(h, [n2 n1])
[H, f1, f2] = freqz2(h, f1, f2)

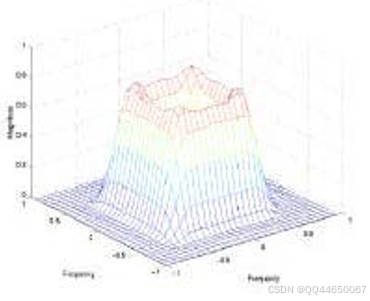

举例：

Hd = zeros(16, 16);
Hd(5:12, 5:12) = 1;
Hd(7:10, 7:10) = 0;
h = fwind1(Hd, bartlett(16));
colormap(jet(64));
freqz2(h, [32 32]);
axis([-1 1 -1 1 0 1]);

相关命令：fsamp2, filter2

---

34. fsamp2

功能：用频率采样法设计二维 FIR 滤波器。

语法：

h = fsamp2(Hd)
h = fsamp2(f1, f2, Hd, [m n])

举例：

[f1, f2] = freqspace(21, 'meshgrid');
Hd = ones(21);
r = sqrt(f1.^2 + f2.^2);
Hd((r < 0.1) | (r > 0.5)) = 0;
colormap(jet(64));
mesh(f1, f2, Hd);

相关命令：ftrans2, conv2

---

35. fspecial

功能：创建预定义滤波器。

语法：

h = fspecial(type)
h = fspecial(type, parameters)

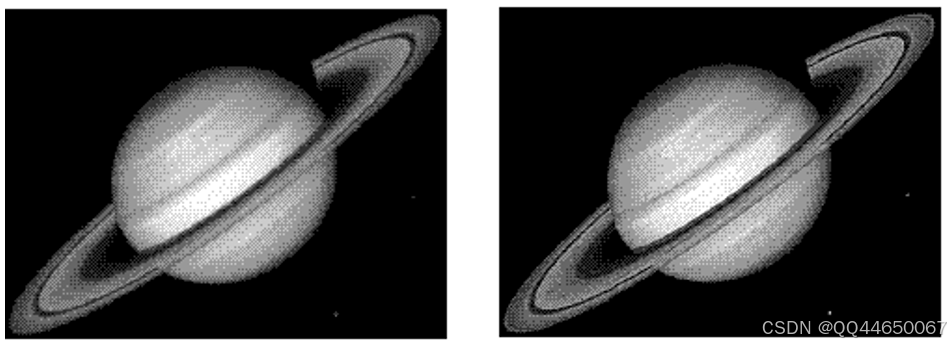

举例：

I = imread('saturn.tif');
h = fspecial('unsharp', 0.5);
I2 = filter2(h, I) / 255;
imshow(I);
figure, imshow(I2);

相关命令：filter2, conv2

---

36. ftrans2

功能：通过频率转换设计二维 FIR 滤波器。

语法：

h = ftrans2(b, t)
h = ftrans2(b)

举例：

b = remez(10, [0 0.05 0.15 0.55 0.65 1], [0 0 1 1 0 0]);
[H, w] = freqz(b, 1, 128, 'whole');
plot(w / pi - 1, fftshift(abs(H)));

相关命令：fsamp2, filter2

---

参考文献

1. [Rafael C. Gonzalez, Richard E. Woods, and Steven L. Eddins. 2003. Digital Image Processing Using MATLAB. Prentice-Hall, Inc., USA.]
2. [阮秋琦. 数字图像处理（MATLAB版）. 北京：电子工业出版社, 2014.
3. [冈萨雷斯. 数字图像处理（第三版）. 北京：电子工业出版社, 2011.
