Matlab常用图像处理命令108例-matlab图像处理第27期(附完整代码)

Matlab常用图像处理命令108例（二）

11. bwselect

功能：在二值图像中选择特定对象。
语法：

BW2 = bwselect(BW1, c, r, n)
BW2 = bwselect(BW1, n)
[BW2, idx] = bwselect(...)

• BW1：输入的二值图像。
• c, r：目标像素点的列、行坐标。
• n：连通性（4 或 8）。
• 返回值 BW2 是仅包含选择对象的二值图像。


举例：

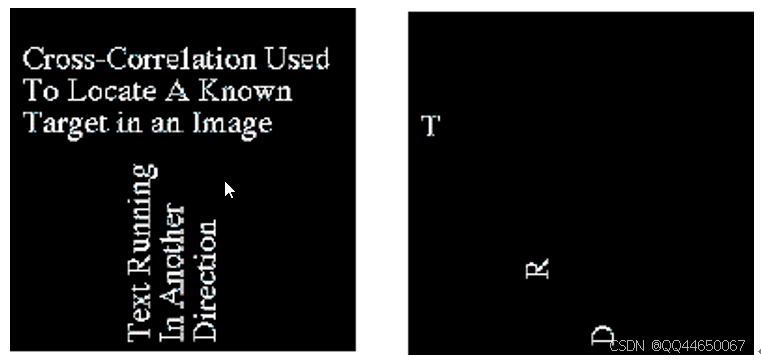

BW1 = imread('text.tif');
c = [16 90 144];
r = [85 197 247];
BW2 = bwselect(BW1, c, r, 4);
imshow(BW1);
figure, imshow(BW2);

相关命令：bwfill, bwlabel, impixel, roipoly, roifill

---

12. cmpermute

功能：重新排列颜色映射表中的颜色。
语法：

[Y, newmap] = cmpermute(X, map)
[Y, newmap] = cmpermute(X, map, index)

• map：颜色映射表。
• index：排列顺序。

举例：

ntsc = rgb2ntsc(map);
[~, index] = sort(ntsc(:, 1)); % 按亮度排序
[Y, newmap] = cmpermute(X, map, index);

相关命令：randperm

---

13. cmunique

功能：提取颜色映射表中的唯一颜色并生成相应图像。
语法：

[Y, newmap] = cmunique(X, map)
[Y, newmap] = cmunique(RGB)
[Y, newmap] = cmunique(I)

相关命令：gray2ind, rgb2ind

---

14. col2im

功能：将列式矩阵重新组织为图像块。
语法：

A = col2im(B, [m n], [mm nn], block_type)
A = col2im(B, [m n], [mm nn])

• B：输入列式矩阵。
• [m n]：块大小。
• [mm nn]：目标图像大小。

相关命令：blkproc, colfilt, im2col, nlfilter

---

15. colfilt

功能：通过列相关函数进行边缘操作。
语法：

B = colfilt(A, [m n], block_type, fun)

• block_type：块操作类型，例如 'sliding' 或 'distinct'。
• fun：操作函数。

相关命令：blkproc, col2im, im2col, nlfilter

---

16. colorbar

功能：显示图像的颜色条。
语法：

colorbar('vert')
colorbar('horiz')
colorbar(h)
h = colorbar(...)

举例：

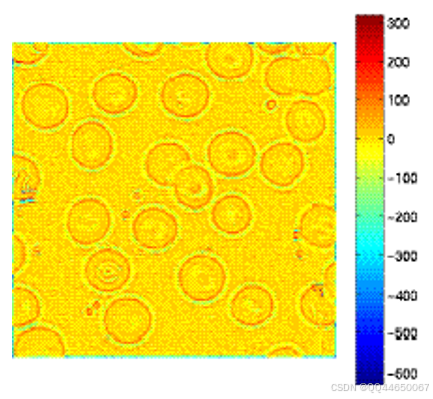

I = imread('blood1.tif');
h = fspecial('log');
I2 = filter2(h, I);
imshow(I2, []), colormap(jet(64)), colorbar;

---

17. conv2

功能：进行二维卷积操作。
语法：

C = conv2(A, B)
C = conv2(hcol, hrow, A)
C = conv2(..., shape)

举例：

A = magic(5);
B = [1 2 1; 0 2 0; 3 1 3];
C = conv2(A, B);
disp(C);

相关命令：filter2

---

18. convmtx2

功能：计算二维卷积矩阵。
语法：

T = convmtx2(H, m, n)
T = convmtx2(H, [m n])

相关命令：conv2

---

19. convn

功能：计算 N 维卷积。
语法：

C = convn(A, B)
C = convn(A, B, shape)

相关命令：conv2

---

20. corr2

功能：计算两个矩阵的二维相关系数。
语法：

r = corr2(A, B)

相关命令：std2

---

21. dct2

功能：计算二维离散余弦变换（DCT）。
语法：

B = dct2(A)
B = dct2(A, m, n)
B = dct2(A, [m n])

举例：

RGB = imread('autumn.tif');
I = rgb2gray(RGB);
J = dct2(I);
imshow(log(abs(J)), []), colormap(jet(64)), colorbar;

相关命令：fft2, idct2, ifft2

---

22. dctmtx

功能：生成离散余弦变换矩阵。
语法：

D = dctmtx(n)

相关命令：dct2

---

23. dilate

功能：对二值图像进行膨胀操作。
语法：

BW2 = dilate(BW1, SE)
BW2 = dilate(BW1, SE, alg)
BW2 = dilate(BW1, SE, ..., n)

举例：

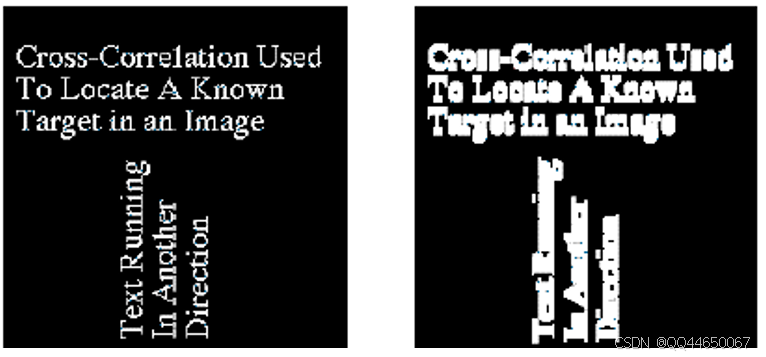

BW1 = imread('text.tif');
SE = ones(6, 2);
BW2 = dilate(BW1, SE);
imshow(BW1);
figure, imshow(BW2);

相关命令：bwmorph, erode

---

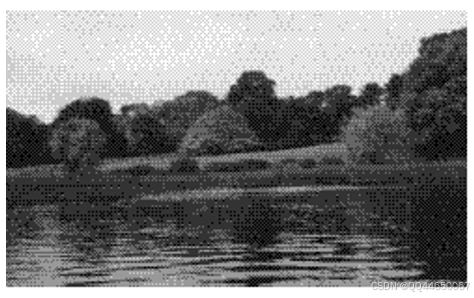

24. dither

功能：通过抖动增加颜色分辨率或将图像转换为二值图像。
语法：

X = dither(RGB, map)
BW = dither(I)

相关命令：rgb2ind

---

25. double

功能：将数据转换为双精度浮点数类型。
语法：

B = double(A)

举例：

A = imread('saturn.tif');
B = sqrt(double(A));

相关命令：im2double, im2uint, uint8

---

参考文献

1. Gonzalez, Rafael C., Richard E. Woods, and Steven L. Eddins. Digital Image Processing Using MATLAB. Prentice-Hall, 2003.
2. 阮秋琦. 数字图像处理（MATLAB版）. 北京：电子工业出版社, 2014.
3. 冈萨雷斯. 数字图像处理（第三版）. 北京：电子工业出版社, 2011.
