Matlab常用图像处理命令108例-matlab图像处理第26期(附完整代码)

Matlab常用图像处理命令108例（一）

1. applylut

功能：在二值图像中使用查找表（lookup table, LUT）进行边缘操作。
语法：

A = applylut(BW, lut)

• BW：输入的二值图像。
• lut：查找表，用于定义边缘操作规则。

举例：

lut = makelut('sum(x(:)) == 4', 2);
BW1 = imread('text.tif');
BW2 = applylut(BW1, lut);
imshow(BW1);
figure, imshow(BW2);

相关命令：makelut

---

2. bestblk

功能：确定用于块操作的最佳块大小，通常用于优化性能。
语法：

siz = bestblk([m n], k)
[mb, nb] = bestblk([m n], k)

• [m n]：图像的尺寸。
• k：推荐的块大小。
• 返回值 siz 是推荐的块大小 [mb nb]。

举例：

siz = bestblk([640 800], 72);
disp(siz); % 输出：64 50

相关命令：blkproc

---

3. blkproc

功能：对图像的块执行显式操作。
语法：

B = blkproc(A, [m n], fun)
B = blkproc(A, [m n], fun, P1, P2, ...)
B = blkproc(A, [m n], [mborder nborder], fun, ...)

• A：输入图像。
• [m n]：块大小。
• fun：要应用的函数。
• P1, P2, ...：传递给函数的附加参数。

举例：

I = imread('alumgrns.tif');
I2 = blkproc(I, [8 8], 'std2(x)*ones(size(x))');
imshow(I);
figure, imshow(I2, []);

相关命令：colfilt, nlfilter, inline

---

4. brighten

功能：增加或减少颜色映射表的亮度。
语法：

brighten(beta)
newmap = brighten(beta)
newmap = brighten(map, beta)
brighten(fig, beta)

• beta：亮度调整参数，正值增加亮度，负值降低亮度。
• map：颜色映射表。

相关命令：imadjust, rgbplot

---

5. bwarea

功能：计算二值图像中对象的面积。
语法：

total = bwarea(BW)

• BW：输入的二值图像。
• total：图像中对象的总面积。

举例：

BW = imread('circles.tif');
imshow(BW);
area = bwarea(BW);
disp(area); % 输出：15799

相关命令：bweuler, bwperim

---

6. bweuler

功能：计算二值图像的欧拉数。
欧拉数表示对象中连通部分的数量与孔洞数量的差。

语法：

eul = bweuler(BW, n)

• n：连通性（4 或 8）。
• 返回值 eul 是欧拉数。

举例：

BW = imread('circles.tif');
imshow(BW);
eulerNumber = bweuler(BW, 8);
disp(eulerNumber); % 输出：-2

相关命令：bwmorph, bwperim

---

7. bwfill

功能：填充二值图像中的背景或孔洞。
语法：

BW2 = bwfill(BW1, c, r, n)
BW2 = bwfill(BW1, 'holes', n)

• c, r：填充起始点的坐标。
• 'holes'：填充所有孔洞。

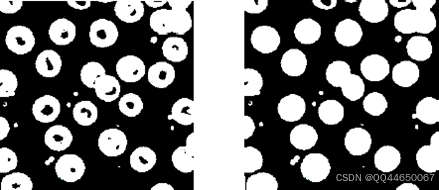

举例：

BW1 = imread('blood1.tif');
BW3 = ~im2bw(BW1);
BW4 = bwfill(BW3, 'holes');
imshow(BW3);
figure, imshow(BW4);

相关命令：bwselect, roifill

---

8. bwlabel

功能：对二值图像中的连通区域进行标记。
语法：

L = bwlabel(BW, n)
[L, num] = bwlabel(BW, n)

• BW：输入的二值图像。
• n：连通性（4 或 8）。
• 返回值 L 是标记矩阵，num 是连通区域的数量。

举例：

BW = [1 1 1 0 0 0 0 0;
      1 1 1 0 1 1 0 0;
      1 1 1 0 1 1 0 0;
      1 1 1 0 0 0 1 0;
      1 1 1 0 0 0 1 0];
L = bwlabel(BW, 4);
disp(L);

相关命令：bweuler, bwselect

---

9. bwmorph

功能：对二值图像执行形态学操作，例如骨架化、边缘提取、填充等。
语法：

BW2 = bwmorph(BW1, operation)
BW2 = bwmorph(BW1, operation, n)

• operation：操作类型，例如 'remove'（边界提取）、'skel'（骨架化）。

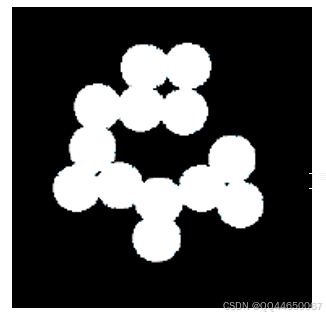

举例：

BW1 = imread('circles.tif');
imshow(BW1);

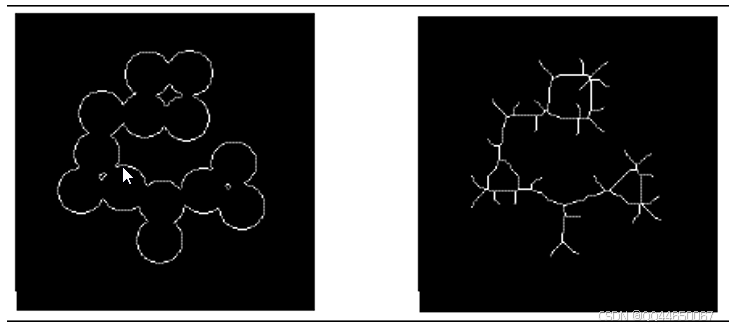

BW2 = bwmorph(BW1, 'remove');
BW3 = bwmorph(BW1, 'skel', Inf);
imshow(BW2);
figure, imshow(BW3);

相关命令：bweuler, bwperim, dilate, erode

---

10. bwperim

功能：计算二值图像中对象的周长。
语法：

BW2 = bwperim(BW1, n)

• BW1：输入的二值图像。
• n：连通性（4 或 8）。
• 返回值 BW2 是标记了周长像素的二值图像。

举例：

BW1 = imread('circbw.tif');
BW2 = bwperim(BW1, 8);
imshow(BW1);
figure, imshow(BW2);

相关命令：bwarea, bweuler, bwfill

---

参考文献

1. Gonzalez, Rafael C., Richard E. Woods, and Steven L. Eddins. Digital Image Processing Using MATLAB. Prentice-Hall, 2003.
2. 阮秋琦. 数字图像处理（MATLAB版）. 北京：电子工业出版社, 2014.
3. 冈萨雷斯. 数字图像处理（第三版）. 北京：电子工业出版社, 2011.
