STM32F1 hal库使用RTC时 PC13无法使用问题解决

最新推荐文章于 2025-04-11 16:57:12 发布
最新推荐文章于 2025-04-11 16:57:12 发布
阅读量1.7k 收藏 5
点赞数 7
文章标签： 嵌入式 单片机 stm32 rtc
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_40392976/article/details/117783962
版权

最近使用F1做RTC时钟，RTC配置完成可以正常使用但是PC13却无法正常输出了 ，在网上搜了很多方法依然是无法解决

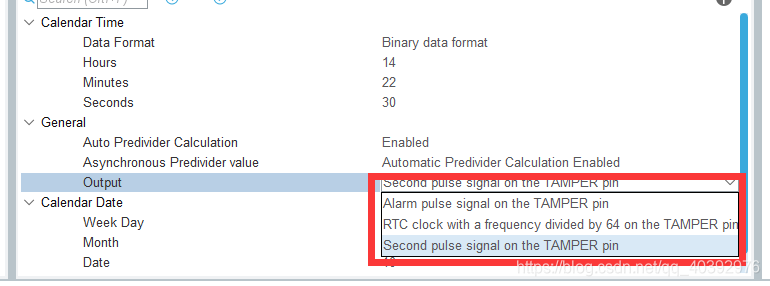

其实问题出在cubemx里面RTC OUTPUT设置里面，打开cubemx RTC里面的OUTPUT选项卡发现有三个选项，这三个选项无论选哪个PC13都不能使用，这里面其实应该还需要有一个关闭output的选项，但是cubemx这个选项里面确实没有，不知道为什么。

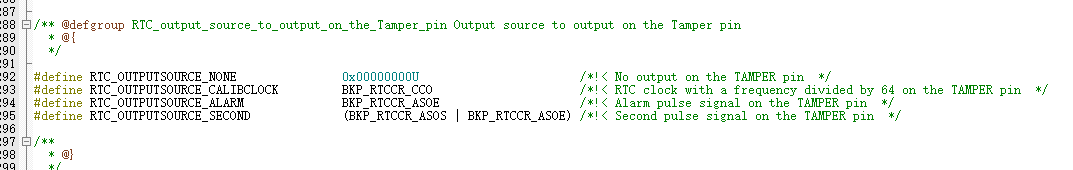

虽然cubemx里面没有关闭output选项但是在stm32f1xx_hal_def.h这个头文件里面定义的有关闭宏，我们可以看到这里面有四个宏定义，后三个对应着cubemx里面的选择，第一个就是关闭output的宏，

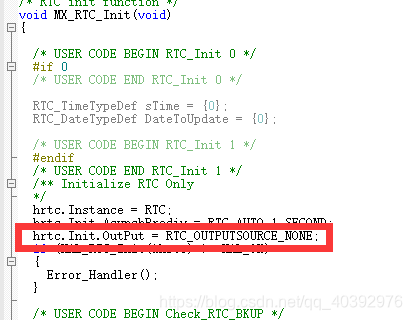

 然后打开rtc.c文件将MX_RTC_Init函数里面的这条指令按照图片修改，改为关闭output就可以使PC13正常使用啦
