allegro16.6-规则设置

物理设置与延迟规则详解：从约束到等长
最新推荐文章于 2025-07-31 08:30:00 发布
原创 最新推荐文章于 2025-07-31 08:30:00 发布 · 2.4k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

本文详细解读了物理设置的规则调整，包括在physical constraint set中对所有层的设置步骤，以及spacing约束中的间距和形状设置。同时介绍了相对延迟等长规则和对内等长的配置方法。适合深入理解电路设计与布局优化。

1.physical设置讲解

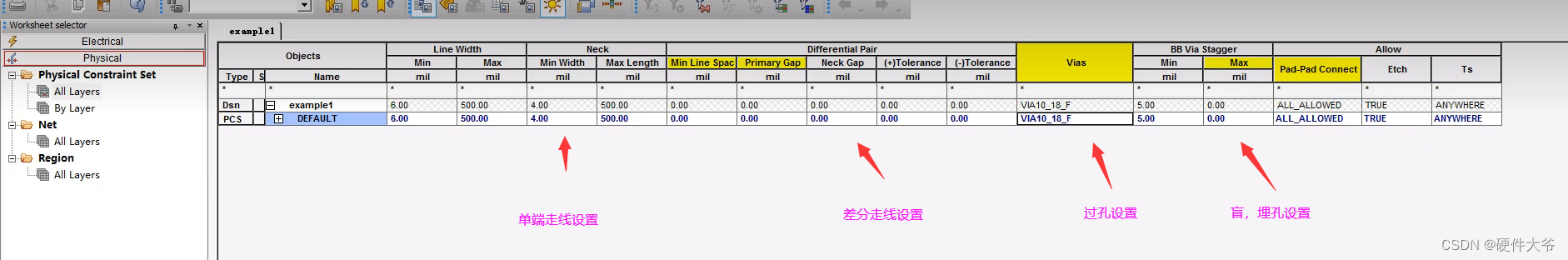

在 physical constraint set -> all layers层设置好规则
在这里插入图片描述
在net -> all layers对应的net点击应用

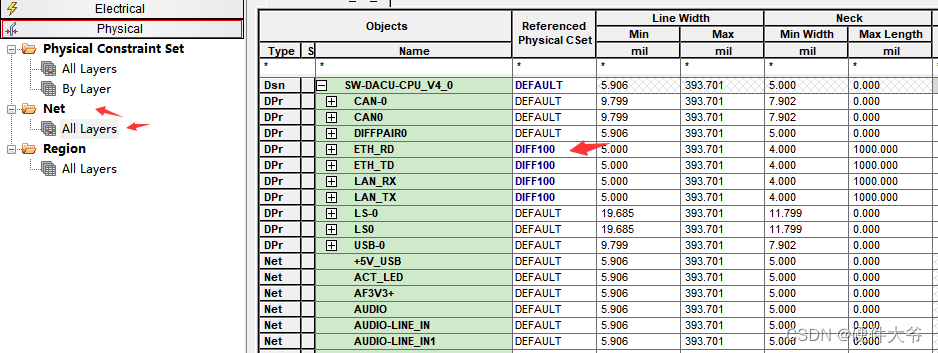

在这里插入图片描述

2.Spacing设置讲解
在Spacing Constraint Set -> all layers
l我的习惯line,pin,vias 全部设置为8mile,shape设置为10mile或者15mile

在net -> all layers 点击对应的net进行应用

3.相对延迟等长规则设置

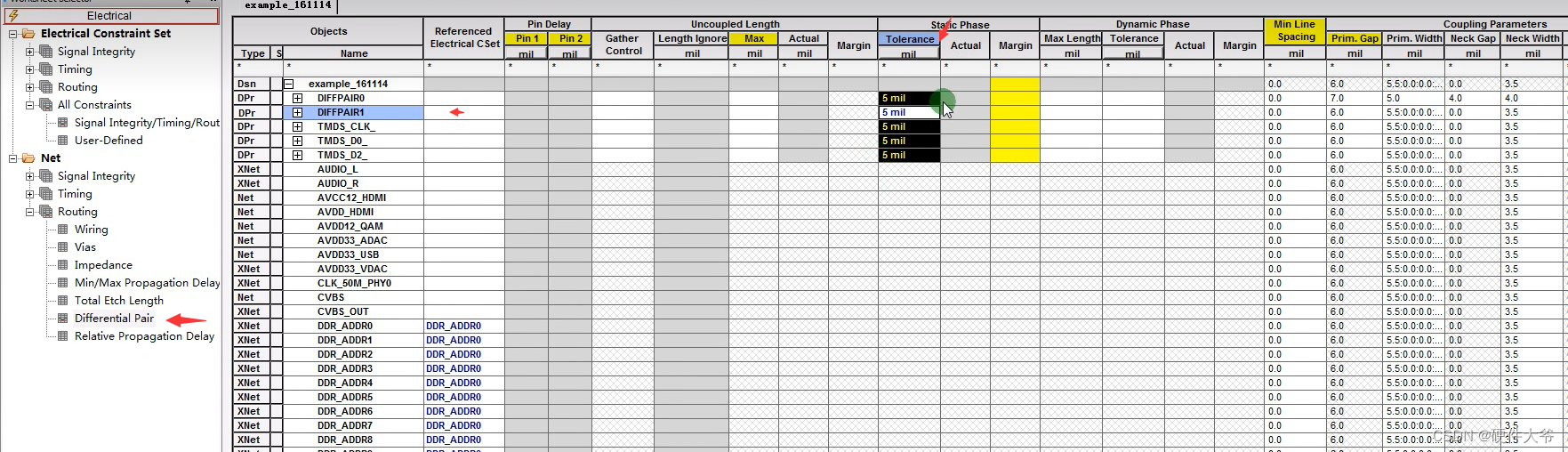

在这里插入图片描述

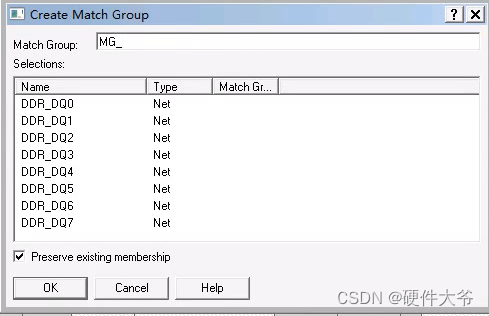

在这里插入图片描述

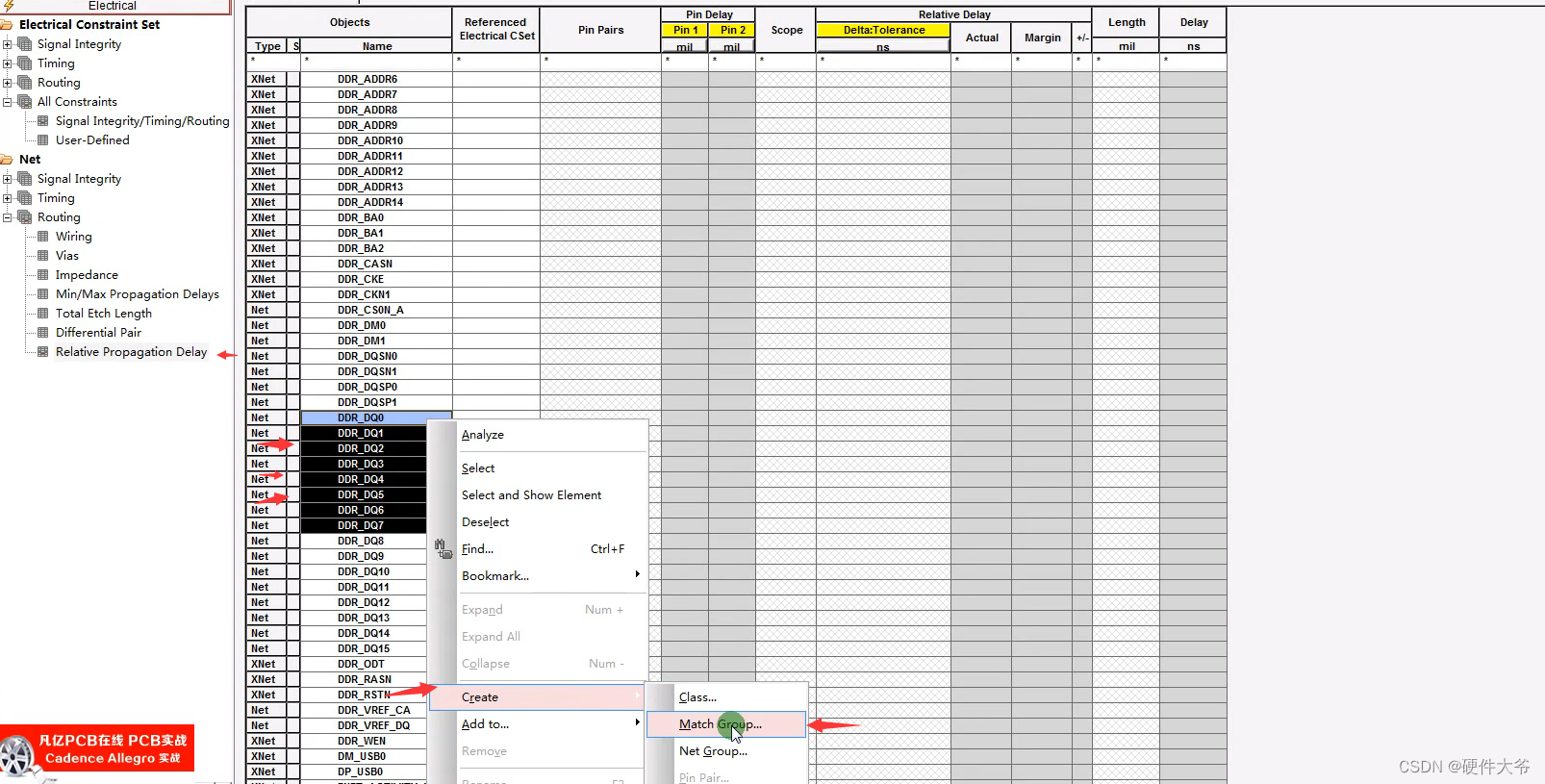

在这里插入图片描述

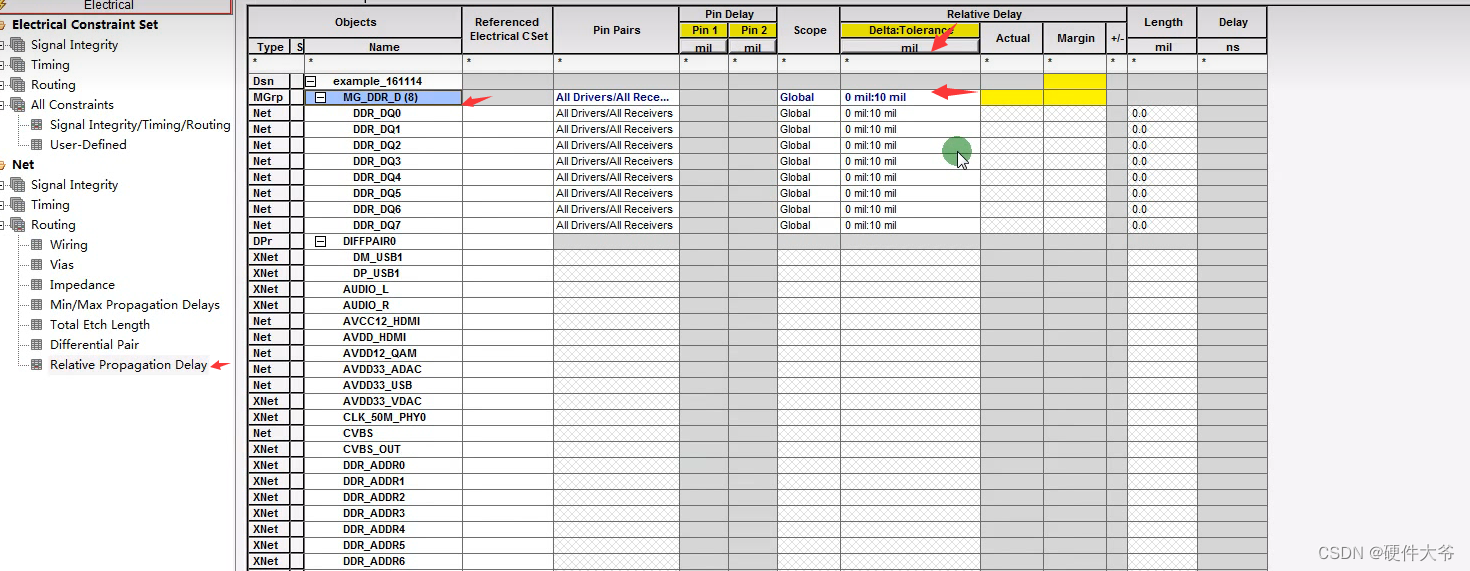

在这里插入图片描述
4.对内等长设置
在这里插入图片描述
