RL电路(一阶系统)和RLC电路(二阶系统)

在控制理论和信号处理中,系统的阶数通常指的是描述系统行为的微分方程的最高阶数。系统的阶数反映了系统动态响应的复杂程度,以及控制系统所需的控制参数的数量。

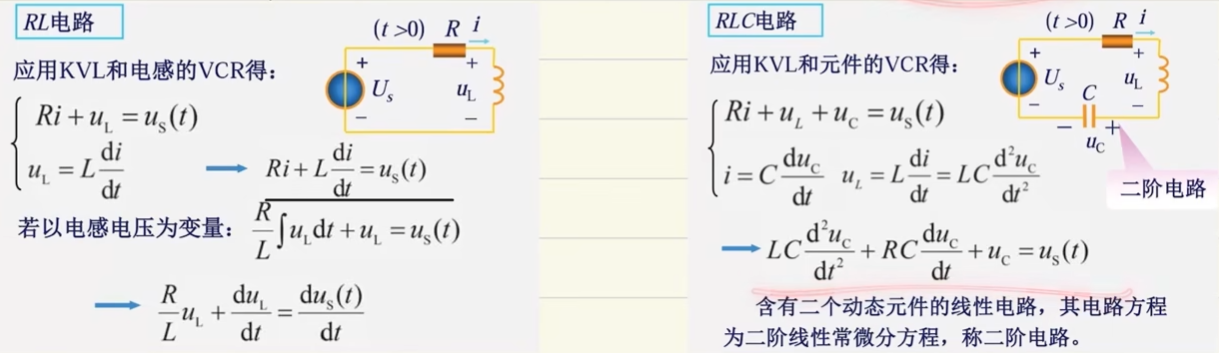

在这里插入图片描述

RL电路(一阶系统)

对于RL电路,我们有以下微分方程:

Ldidt+Ri=us(t)L \frac{di}{dt} + Ri = u_s(t)Ldtdi+Ri=us(t)

这里,LLL 是电感,RRR 是电阻,iii 是通过电感的电流,us(t)u_s(t)us(t) 是电源电压。这个方程是一个一阶线性微分方程,因为它只包含电流 iii 的一阶导数(即电流的变化率)。

  • 一阶系统的特点
    • 系统的响应只依赖于一个状态变量(在这个例子中是电流 iii)。
    • 系统的动态行为可以通过一个时间常数(τ=L/R\tau = L/Rτ=L/R)来描述,这个时间常数决定了系统达到稳态的速度,τ\tauτ越小系统达到稳态的速度越快。
    • 一阶系统的典型响应包括阶跃响应、斜坡响应等,通常表现为指数增长或衰减。

RLC电路(二阶系统)

对于RLC电路(包含电阻 RRR,电感 LLL,和电容 CCC),我们有以下二阶微分方程:

Ld2idt2+Rdidt+1Ci=1Cus(t)L \frac{d^2i}{dt^2} + R \frac{di}{dt} + \frac{1}{C} i = \frac{1}{C} u_s(t)Ldt2d2i+Rdtdi+C1i=C1us(t)

这里,iii 是通过电感的电流,us(t)u_s(t)us(t) 是电源电压。这个方程是一个二阶线性微分方程,因为它包含电流 iii 的二阶导数(即电流变化率的变化率)。

  • 二阶系统的特点
    • 系统的响应依赖于两个状态变量(在这个例子中可以是电流 iii 和电容上的电压 uCu_CuC)。
    • 系统的动态行为可以通过两个时间常数来描述,这使得系统的响应更加复杂,可以表现出振荡行为。
    • 二阶系统的典型响应包括欠阻尼、临界阻尼和过阻尼响应,这些响应取决于系统的阻尼比。

总结

  • 一阶系统(如RL电路)的动态行为相对简单,通常只有一个时间常数决定系统的响应速度。
  • 二阶系统(如RLC电路)的动态行为更加复杂,可以表现出振荡和不同的阻尼特性,需要更多的参数来描述和控制。

理解系统的阶数有助于选择合适的控制策略和分析系统的性能。

### 一阶电路的阶跃响应 在一阶电路中,假设输入信号是一个单位阶跃函数 \( \varepsilon(t) \),其电压或电流的变化可以用指数形式表示。对于典型的 RC 或 RL 电路,时间常数决定了系统的动态行为。 #### 阶跃响应公式 对于一个简单的 RC 串联电路,在施加单位阶跃电压的情况下,电容器两端的电压随时间变化的关系为: \[ V_c(t) = V_s(1 - e^{-t/RC}) \quad t \geq 0 \] 其中: - \( V_s \) 是输入阶跃电压, - \( R \) \( C \) 分别代表电阻电容值, - 时间常数 \( \tau = RC \)[^1]。 该公式的推导基于基尔霍夫定律以及微分方程的求解方法[^2]。 --- ### 二阶电路的阶跃响应 在二阶电路中,通常涉及两个储能元件(如电感电容),因此其动力学行为更加复杂。常见的二阶电路有并联 RLC 电路平联 RLC 电路。这些电路的阶跃响应取决于阻尼系数 \( \alpha \) 固有频率 \( \omega_0 \) 的关系。 #### 自然频率与阻尼比 设 \( \alpha = \frac{R}{2L} \) 表示衰减因子,\( \omega_0 = \frac{1}{\sqrt{LC}} \) 表示无阻尼振荡角频率,则特征根由下式决定: \[ s_{1,2} = -\alpha \pm \sqrt{\alpha^2 - \omega_0^2} \] 根据 \( s_{1,2} \) 的性质,可以分为三种情况: 1. **过阻尼 (\( \alpha > \omega_0 \))**: 响应是非震荡性的双指数曲线; 2. **临界阻尼 (\( \alpha = \omega_0 \))**: 响应最快达到稳定状态而不发生超调; 3. **欠阻尼 (\( \alpha < \omega_0 \))**: 存在振荡现象,最终趋于稳态[^3]。 #### 并联 RLC 电路的阶跃响应 考虑一个并联 RLC 电路受到单位阶跃激励的情况,总电流 \( I(t) \) 可写成如下形式: \[ I(t) = A_1e^{s_1t} + A_2e^{s_2t}, \quad t \geq 0 \] 如果处于欠阻尼状态,则表达式变为: \[ I(t) = Be^{-\alpha t}\cos(\omega_d t + \phi), \quad \text{where } \omega_d = \sqrt{\omega_0^2 - \alpha^2}. \] 这里引入了阻尼角频率 \( \omega_d \)[^3]。 --- ### 两者的主要区别 | 特性 | 一阶电路 | 二阶电路 | |-------------------|----------------------------------|--------------------------------| | 数学模型 | 单变量线性微分方程 | 多变量耦合微分方程 | | 衰减特性 | 指数单调衰减 | 取决于阻尼程度 | | 是否存在振荡 | 否 | 若欠阻尼则可能 | | 参数依赖 | 主要受单个时间常数影响 | 受多个参数共同作用 | 通过上述比较可知,尽管二者均能描述系统对外部激励的反应规律,但因结构差异使得它们的行为模式截然不同[^4]。 ```python import numpy as np import matplotlib.pyplot as plt # 定义一阶电路阶跃响应 def first_order_response(R=1, C=1, Vs=1, time=np.linspace(0, 5, 100)): tau = R * C return Vs * (1 - np.exp(-time / tau)) # 定义二阶电路阶跃响应(欠阻尼) def second_order_response(L=1, C=1, R=0.5, time=np.linspace(0, 10, 100)): alpha = R / (2 * L) omega_0 = 1 / np.sqrt(L * C) omega_d = np.sqrt(omega_0**2 - alpha**2) B = 1 / (np.sqrt((alpha)**2 + omega_d**2)) phi = np.arctan(-omega_d / alpha) return B * np.exp(-alpha * time) * np.cos(omega_d * time + phi) # 绘制图形 plt.figure(figsize=(8, 6)) plt.plot(np.linspace(0, 5, 100), first_order_response(), label="First Order Response", color='blue') plt.plot(np.linspace(0, 10, 100), second_order_response(), label="Second Order Response", linestyle="--", color='red') plt.title("Step Responses of First and Second Order Circuits") plt.xlabel("Time (seconds)") plt.ylabel("Voltage or Current") plt.legend() plt.grid(True) plt.show() ```
