SolidWorks 基本操作

新建文件：不同模板对应着不同的类型

gb_part 表示零件

gb_assembly  表示装配图

gb_a... 表示不同图幅的工程图

常用快捷键

ctrl+8 正视于

鼠标滚轮 按住 + ctrl  可以平移实体

鼠标右键向上 激活 智能标注

默认模板无效解决：

 打开零件模板会提示文件模板无效，解决方法：

设置中打开默认模板重新加载一下，如下图所示

保存零件默认模板操作：将修改的模板保存为.prtdot 格式，然后上面的操作，可将默认模板换成我们修改后的模板

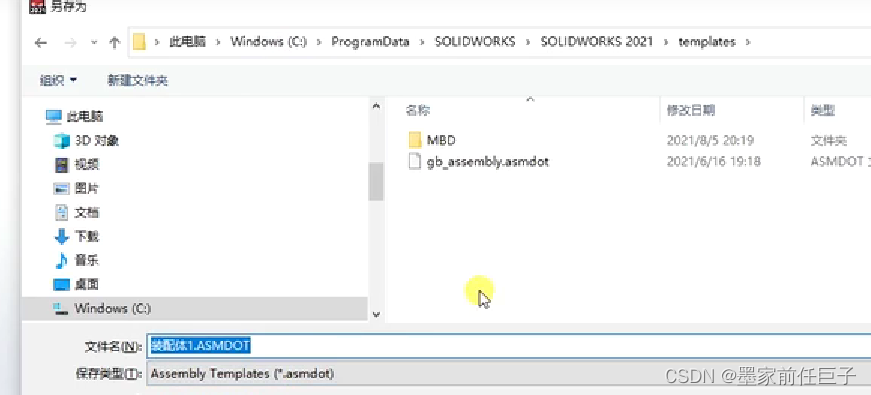

保存装配体模板：将修改的模板保存为.asmdot格式

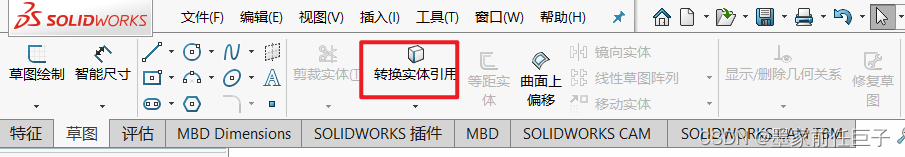

转换实体引用的方法：

需要先在一个面(面1)创建草图，然后再选择一个面(面2)，点击转换实体引用就会把面2投影在面1上的轮廓画出草图来，非常方便的功能！

solidworks画图防错习惯

草图最好与原点建立重合联系

当草图为蓝色未完全定义时，拖动草图看看哪里发生变化，然后再定义一下，草图就变灰了(灰表示完全定义了)

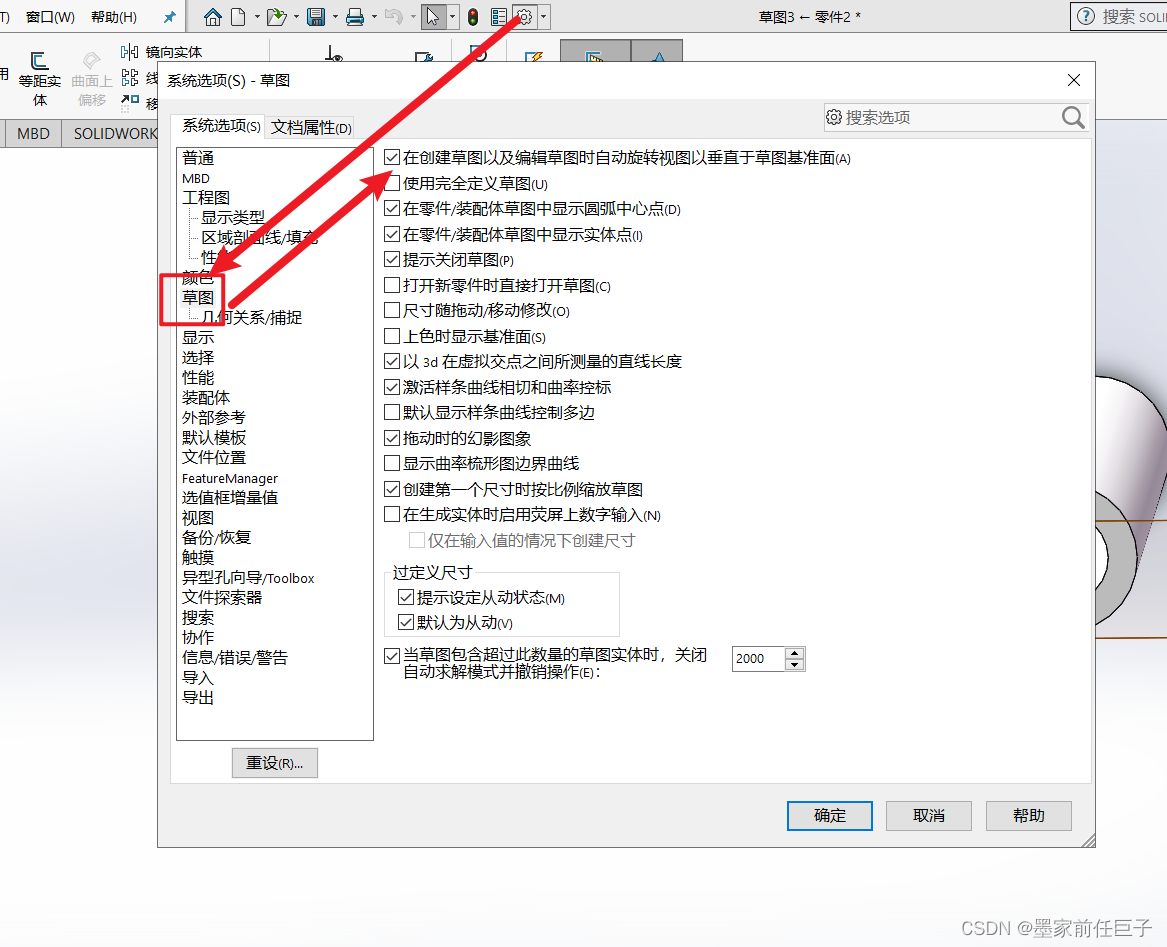

绘制草图自动正视于设置：

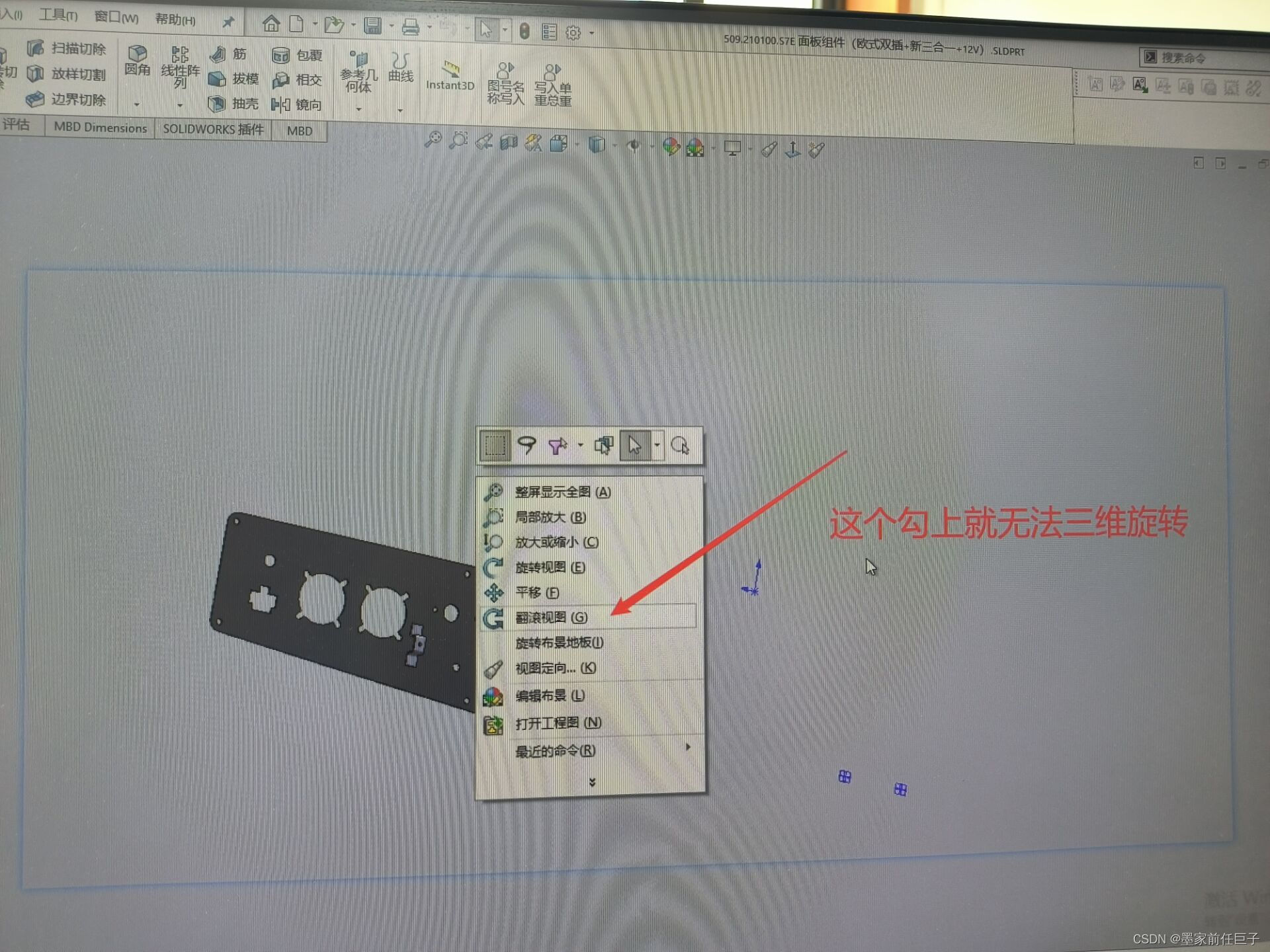

鼠标中键旋转只能要固定轴解决方法：

取消勾选翻滚视图
