全志Tina Linux 修改串口(UART0->UART1)


说明:本人使用的是F133-A(D1s)

1.修改boot0和uboot的串口

1.1.修改sys_config.fex文件。

1)文件路径为:tina-d1-h/device/config/chips/d1s/configs/nezha/sys_config.fex

修改前:

[uart_para]
uart_debug_port = 0
uart_debug_tx   = port:PF2<3><1><default><default>
uart_debug_rx   = port:PF4<3><1><default><default>

修改后:

[uart_para]
uart_debug_port = 1
uart_debug_tx   = port:PG06<2><1><default><default>
uart_debug_rx   = port:PG07<2><1><default><default>

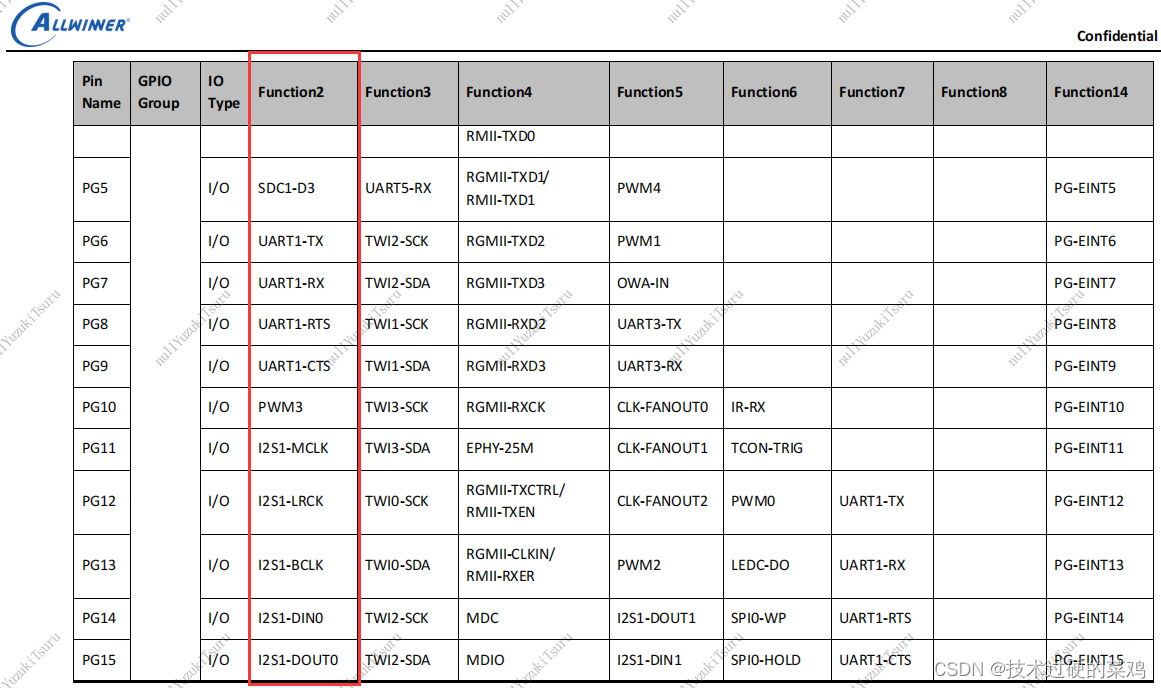

其中<3>改为<2> 需要查阅数据手册(D1s_Datasheet_V1.0)中 PG6、PG7 的UART1是 Function2 得知的
在这里插入图片描述

1.2.修改UBOOT CONSOLE INDEX

1)路径为:tina-d1-h/lichee/brandy-2.0/u-boot-2018/configs/sun20iw1p1_defconfig

2)在最后添加

CONFIG_SPECIFY_CONSOLE_INDEX=y
CONFIG_CONS_INDEX=2	   #说明:这里是UART 1+1 = 2  串口号+1 (注意,这个注释记得去掉,否则编译报错)

2.修改kernel的串口

2.1.修改设备树(kernel使用的串口输出)

1)文件路径为:tina-d1-h/device/config/chips/d1s/configs/nezha/board.dts

修改前:

&uart0 {
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart0_pins_a>;
	pinctrl-1 = <&uart0_pins_b>;
	status = "okay";
};

&uart1 {
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart1_pins_a>;
	pinctrl-1 = <&uart1_pins_b>;
	status = "disabled";
};

&uart2 {
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart2_pins_a>;
	pinctrl-1 = <&uart2_pins_b>;
	status = "disabled";
};

&uart3 {
	compatible = "allwinner,sun20iw1-dsp-uart";
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart3_pins_a>;
	pinctrl-1 = <&uart3_pins_a>;
	status = "disabled";
};

修改后:

&uart0 {
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart0_pins_a>;
	pinctrl-1 = <&uart0_pins_b>;
	status = "disabled";	//修改的地方:关闭
};

&uart1 {
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart1_pins_a>;
	pinctrl-1 = <&uart1_pins_b>;
	status = "okay";		//修改的地方:打开
};

&uart2 {
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart2_pins_a>;
	pinctrl-1 = <&uart2_pins_b>;
	status = "disabled";
};

&uart3 {
	compatible = "allwinner,sun20iw1-dsp-uart";
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart3_pins_a>;
	pinctrl-1 = <&uart3_pins_a>;
	status = "disabled";
};

2.2.修改启动bootargs

1)路径为:tina-d1-h/device/config/chips/d1s/configs/default/env.cfg

修改前:

#kernel command arguments
earlyprintk=sunxi-uart,0x02500000
initcall_debug=0
console=ttyS0,115200

修改后:

#kernel command arguments
earlyprintk=sunxi-uart,0x02500400
initcall_debug=0
console=ttyS1,115200

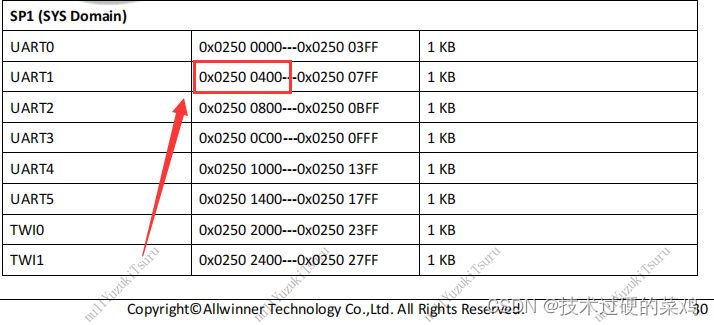

说明:earlyprintk=sunxi-uart,0x02500000 需要修改为 UART1 的地址,查阅手册可知为 0x02500400

在这里插入图片描述
