目录
1 硬件情况
| UART1 | ----> | UART3 |
| PG6 | PB6 | |
| PG7 | PB7 |
图1
如图1所示，源码串口是UART1，我们需要修改为UART3
2 修改
总共需要修改几个地方：boot0、uboot、kernel、rootfs
以100ask_pro开发板为例
2.1 boot0
nano device/config/chips/t113/configs/100ask/sys_config.fex

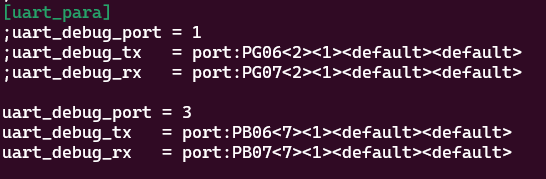

注释uart1，新增uart3

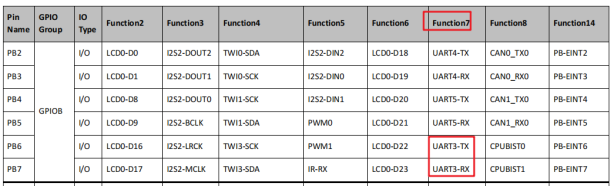

图2中，PB07<7>这个7对应的就是芯片数据手册function7复用功能号UART3如图3所示
图2
图 3
2.1 uboot
2.1.1 配置文件修改

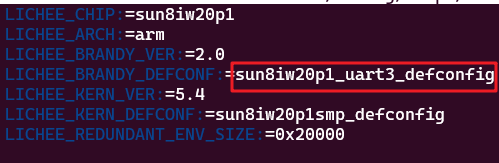

查看配置文件位置，如图4所示
nano device/config/chips/t113/configs/100ask/BoardConfig.mk
图 4
nano lichee/brandy-2.0/u-boot-2018/configs/sun8iw20p1_uart3_defconfig

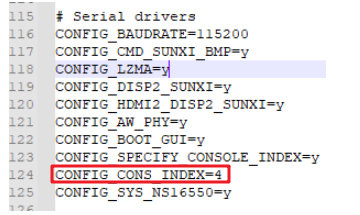

打开该文件，如图5所示的INDEX+1表示用到的串口，uart3 +1 = 4
图 5
这里需要注意，如果这一步未修改则uboot的log就不会显示，如何确定是修改哪个配置文件

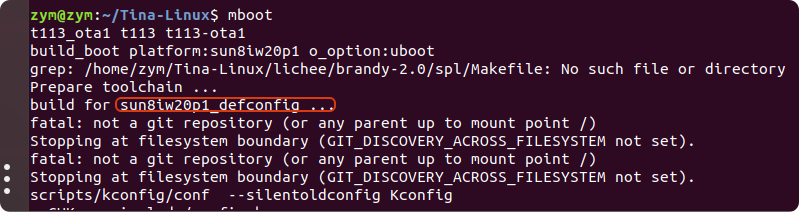

通过mboot，可以看到用哪个配置文件，如果提示如下，则说明使用的是Tina-Linux\lichee\brandy-2.0\u-boot-2018\configs\sun8iw20p1_defconfig
我们可以直接修改.config文件

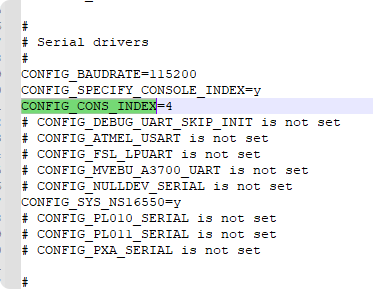

通过搜索lichee\brandy-2.0\u-boot-2018\.config配置文件就可以搜索到CONFIG_CONS_INDEX
uart3则=4
也可以菜单配置，cd lichee/brandy-2.0/u-boot-2018

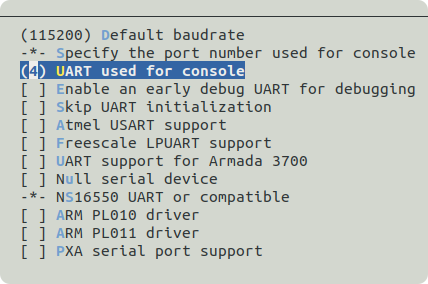

make menuconfig，这里配置的则是uboot的菜单，Device Drivers->Serial drivers,UART used for console
2.2 kernel
2.2.1 内核设备树
nano device/config/chips/t113/configs/100ask/board.dts

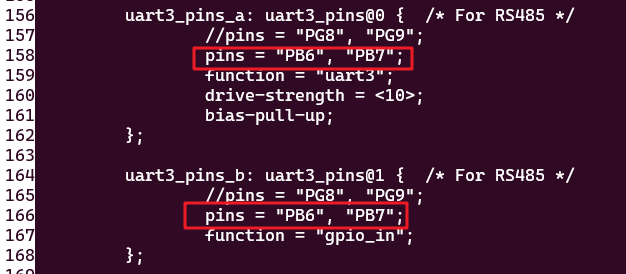

&pio 节点，修改uart3如图6所示
图 6
注意搜索PB6看看有没有被其它功能复用，有就屏蔽

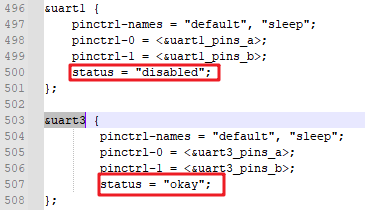

&uart3节点启用，uart1禁用
图 7
2.2.2 环境变量

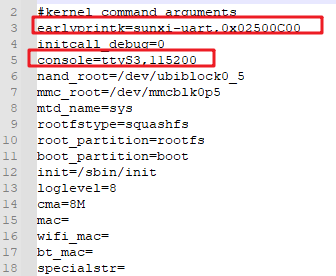

修改env.cfg文件，因为该文件中存放了启动的环境变量
nano device/config/chips/t113/configs/100ask/env.cfg
图 8
earlyprintk变量指定了启动时日志打印的设备，第一个参数未对应设备，第二个参数设备地址，console指定了串口和波特率，设备地址通过查看t113-i_uaer_mannual手册memort mapping可确认，如图9所示
图 9
2.2.3 修改Kernel的配置文件

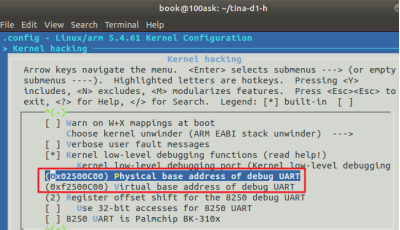

通过make kernel_menuconfig指令配置内核，找到kernel hacking->Kernellow-level debugging functions，修改寄存器地址如图10所示，地址看图9所示
图 10
2.3 roofs
这里就是修改文件系统的配置文件，最终生成在系统的/etc/路径下
这一步最关键，直接影响终端是否能用，前面的只是boot和内核打印log的配置，未配置这一步的话启动后终端就无法使用了
如果板级文件夹下没有inittab文件则就修改common下的就好，缺点是不同板子没法不同修改
nano target/allwinner/t113-common/base-files/etc/inittab

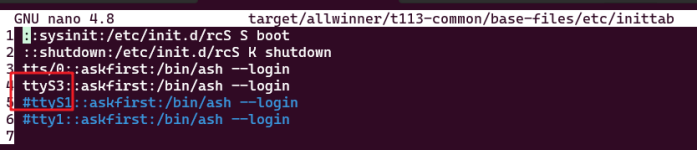

图11 中askfirst表示进入终端时首次是否需要按enter，把askfirst改为respawn就可以去掉了 Please press Enter to activate this console
图 11
正确的做法是将inittab复制到板级文件夹下，这样子lunch切换时就会跟随板子变化串口
cp target/allwinner/t113-common/base-files/etc/inittab target/allwinner/t113-100ask/base-files/etc/
修改板级文件：nano target/allwinner/t113-100ask/base-files/etc/inittab
3 编译
mboot，注意uboot的更改需要使用mboot编译，经测试直接使用make的话uboot不会更新
make
pack
