以FrameLayout为例 探究关于Android中View绘制那些事

话不多说 先上问题：
代码1：

<?xml version="1.0" encoding="utf-8"?>
<ScrollView xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
     <View
            android:layout_width="300dp"
            android:layout_height="300dp"
            android:layout_gravity="center"
            android:background="@color/colorPrimaryDark" />
</ScrollView>

代码2：

<?xml version="1.0" encoding="utf-8"?>
<ScrollView xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <FrameLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content">

        <View
            android:layout_width="300dp"
            android:layout_height="300dp"
            android:layout_gravity="center"
            android:background="@color/colorPrimaryDark" />

    </FrameLayout>

</ScrollView>

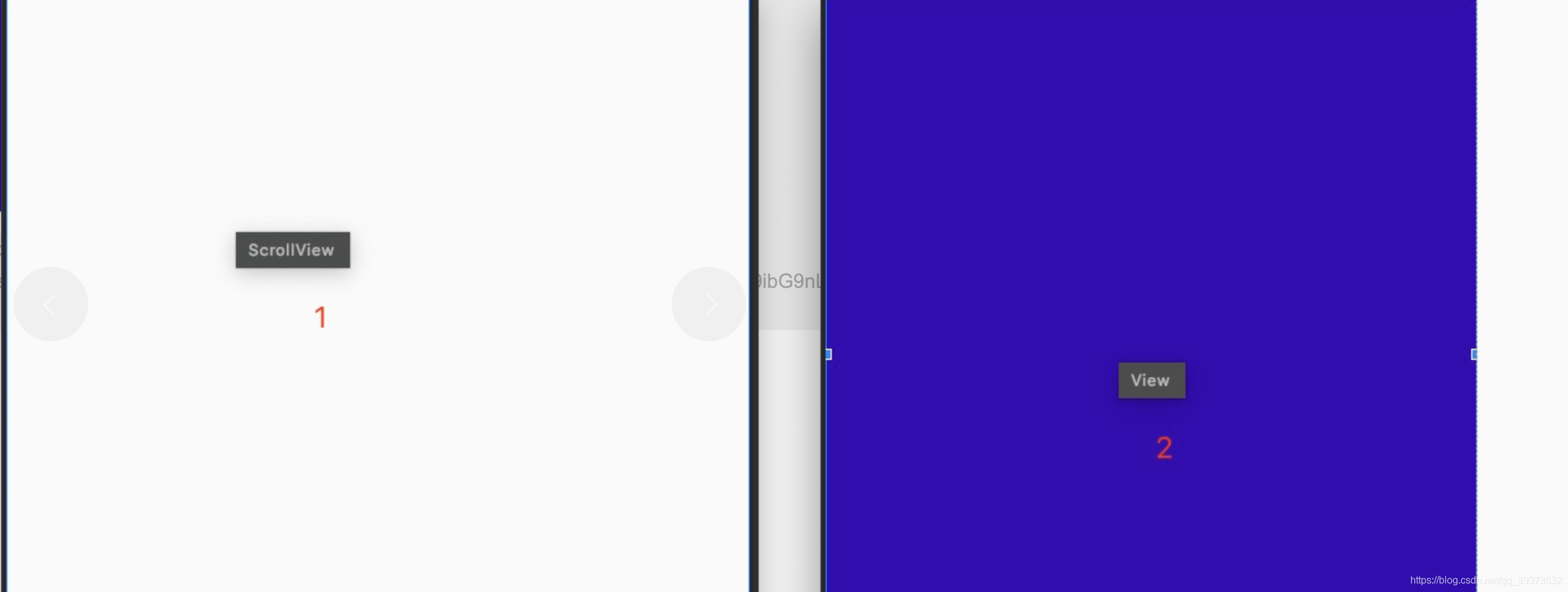

展示：
代码一中的View 虽然指定了宽高，但在实际的绘制渲染中 尺寸为0，因此不显示
代码二中的View被包裹在了Layout中 按预期宽高显示

有点意思 继续看下去

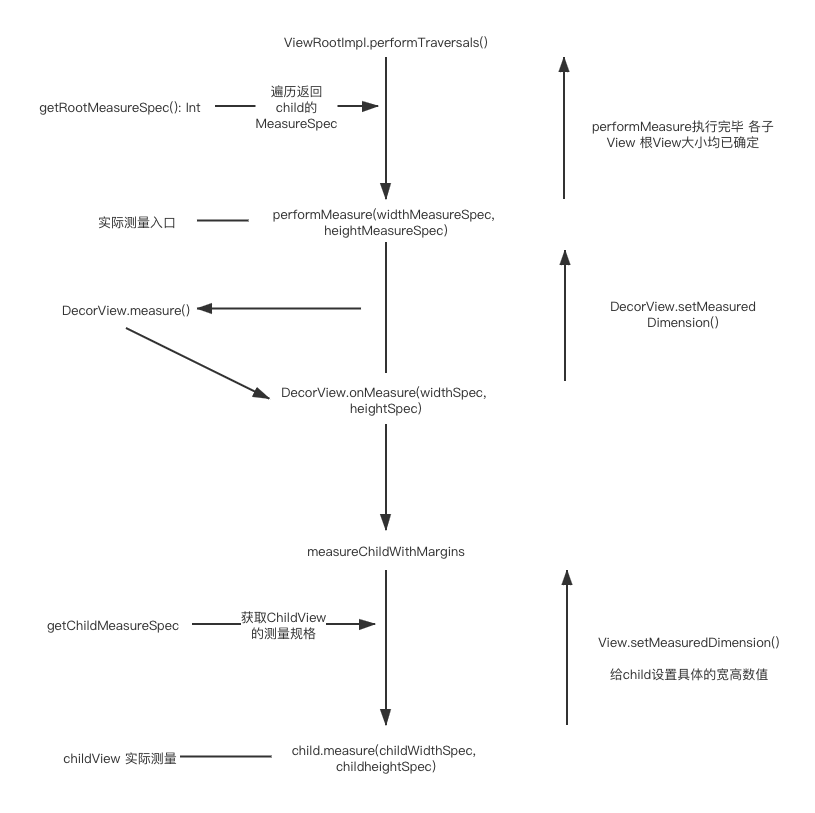

一个View的渲染过程由这几个关键的方法控制，也即是我们在开发过程中自定义View时通常需要重写的几个方法

• onMeasure(int widthMeasureSpec, int heightMeasureSpec) : void
• onDraw(Canvas canvas) : void
• onLayout(boolean changed, int l, int t, int r, int b) : void
  其中 onLayout一般用于自定义ViewGroup中，用于控制摆放其中的子View显示位置
  简单理解：View渲染时 通过Measure 测量并给View赋值需要显示的大小，再通过 onDraw 实际绘制到布局上。
  因此，代码1中 我们所需要的View没有显示出来（实际宽高为0）应该是和 onMeasure 它有关了。那么 接着看看传给了它什么参数 MeasureSpec

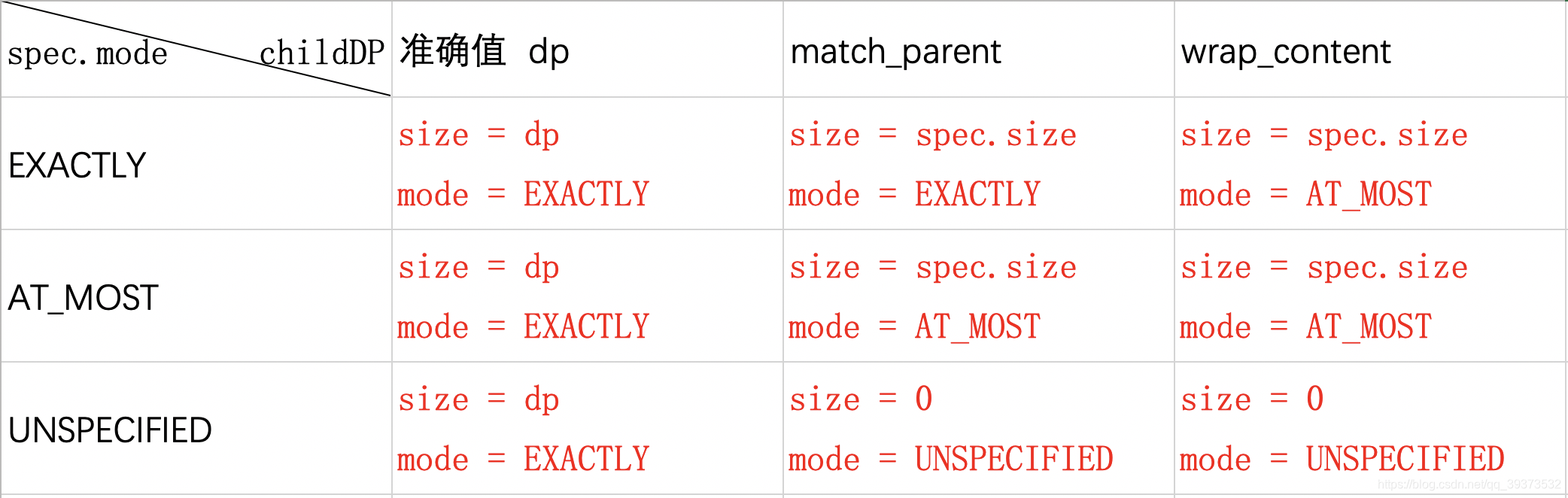

static int getChildMeasureSpec(int spec, int padding, int childDimension) 这个方法是确定我们View的MeasureSpec的关键，源码较长 不贴出来了 可以自行查看 这里简单的给出相关参数对应的返回值

通过getChildMeasureSpec拿到了相关测量参数 接下来就开始绘制这个View了

• 当View 为match_parent 或者 wrap_content时，此时 返回的 mode为 EXACTLY 或 AT_MOST ，size为 spec.size
• 当View指定宽高值时，返回 mode 为 EXACTLY ，size为准确值 mode 为 EXACTLY
  子View的大小测量完毕后，继续通过resolveSizeAndState来计算父容器的宽高值

public static int resolveSizeAndState(int size, int measureSpec, int childMeasuredState){
    final int specMode = MeasureSpec.getMode(measureSpec);
    final int specSize = MeasureSpec.getSize(measureSpec);
    final int result;
    switch (specMode) {
        case MeasureSpec.AT_MOST:
            if (specSize < size) {
                result = specSize | MEASURED_STATE_TOO_SMALL;
            } else {
                result = size;
            }
            break;
        case MeasureSpec.EXACTLY:
            result = specSize;
            break;
        case MeasureSpec.UNSPECIFIED:
        default:
            result = size;
    }
    return result | (childMeasuredState & MEASURED_STATE_MASK);
}

至此 我们应该能够解释开头的问题了：
ScrollView(继承自FrameLayout) 里面包含一个 View 宽高都是固定值(300dp)，那么计算出的 child 的MeasureSpec应分别是widthMeasureSpec(size=300dp, mode=EXACTLY)、heightMeasureSpec(size=300dp, mode=EXACTLY)，然后再将measureSpec传递给View的measure方法，View测量结果是宽高均为300dp 所以显示为宽高均为300dp
诶？等等，好像并不是按想象中来的。那又是哪里出了问题呢？我们接着分析， 看看ScrollView里面测量规格时是否有别的特殊操作。

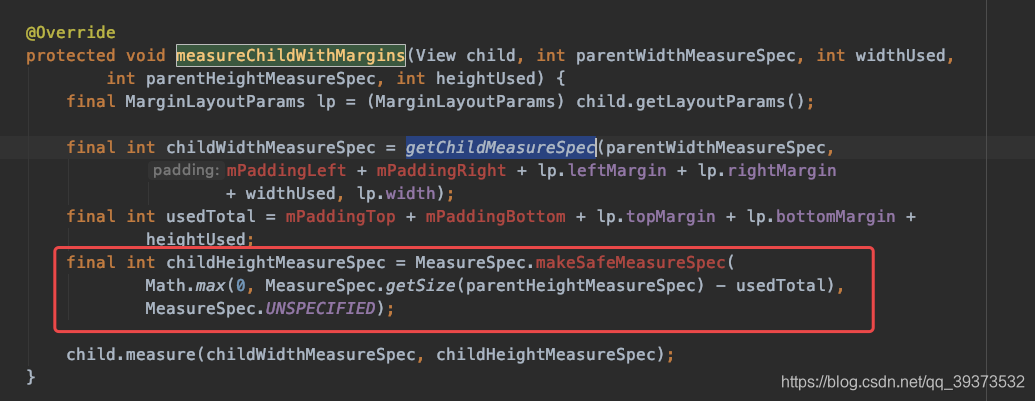

可以看到，在获取childHeightMeasureSpec时，并没有使用getChildMeasureSpec来获取，而是直接将mode指定为了 UNSPECIFIED。

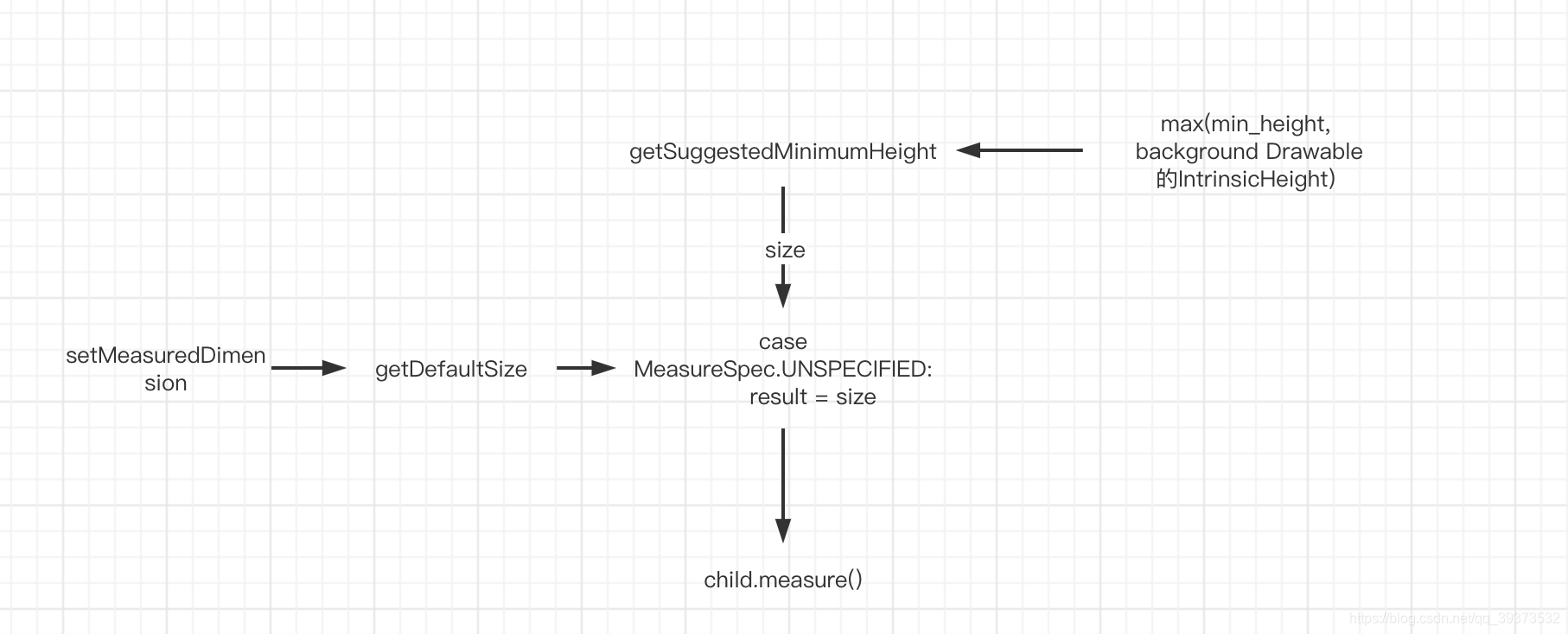

当子View被设置为了UNSPECIFIED时，其获取值为

XML没设置相关属性 所以 getSuggestedMinimumHeight()方法返回的是0，View被绘制的实际高度也是0.
正常情况下，子View的大小最多和父View相同，但可以发现 由于UNSPECIFIED，让resolveSizeAndState 可以返回传入的size，也就可以摆脱这一束缚，使自定义开发View具有更多的可能。
