UML图绘制学习笔记（基于Rational Rose）

一、UML图包括的图的种类
静态图：
类图：表述类的信息，和类之间的关系
用例图：站在系统用户（系统角色）的角度分析系统存在哪些功能。

动态图：
时序图：描述程序的执行过程、调用过程、返回值等信息。
状态图
协作图
活动图

二、类图

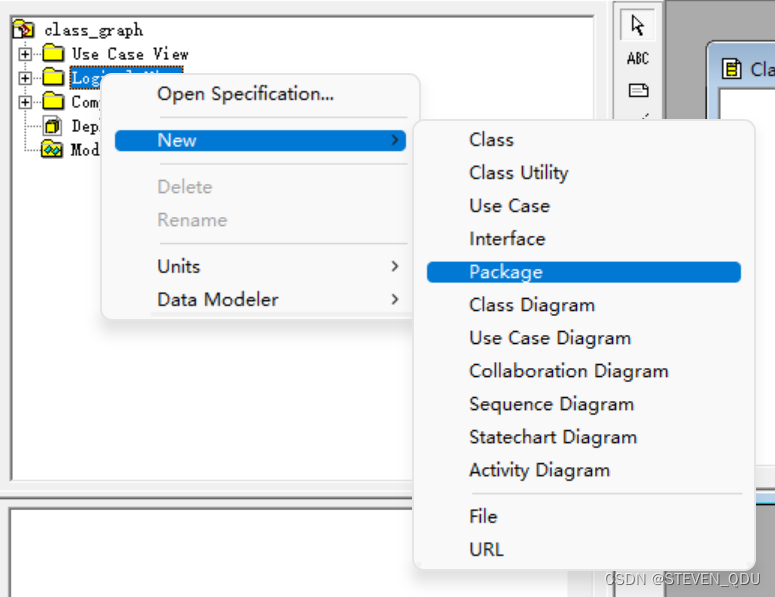

1、在Logical View目录下实现类图，创建多个目录组织类图，因为可能有多个类.

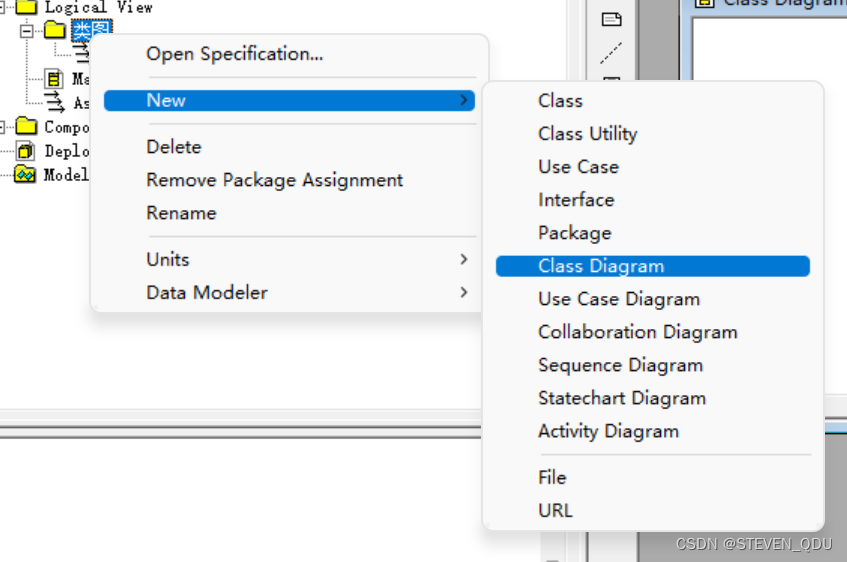

在该目录下创建新画布:

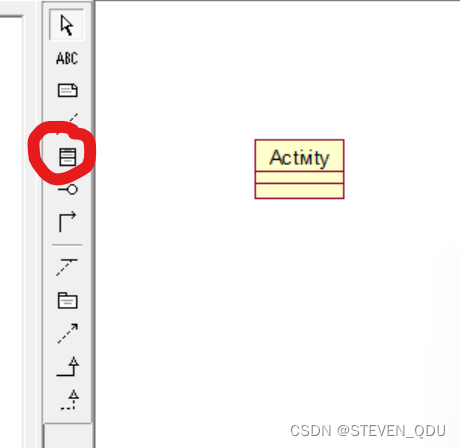

点此可以创建新类：

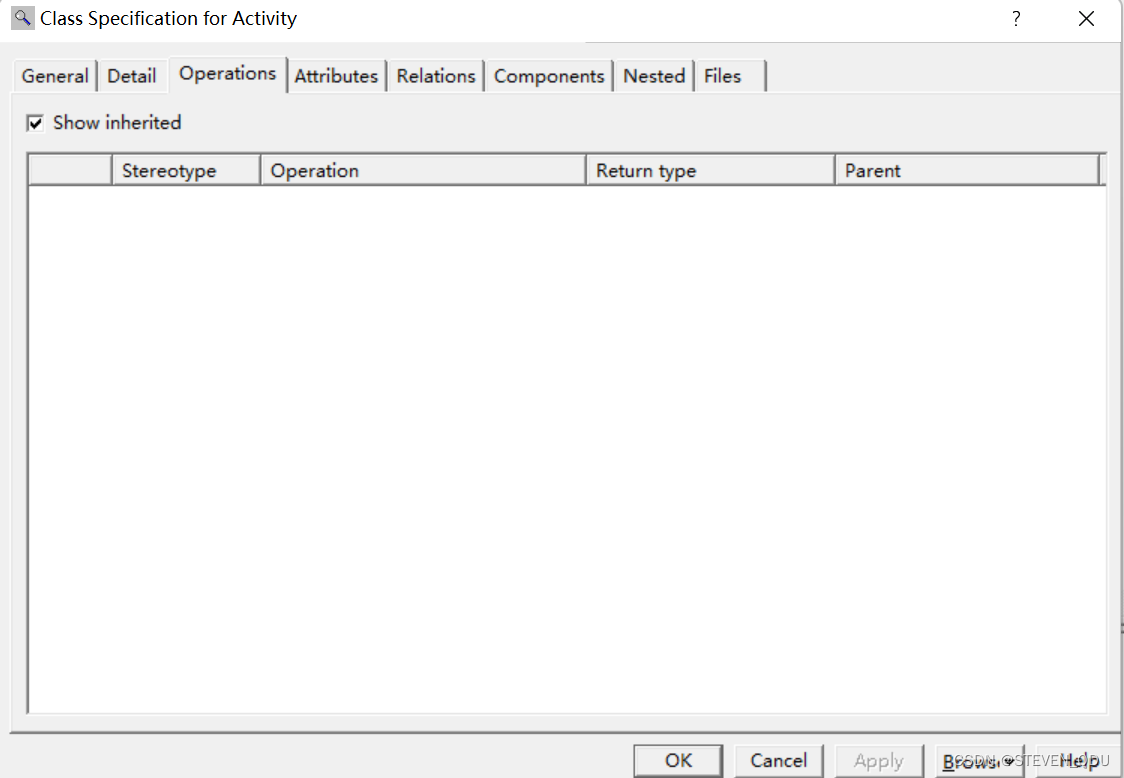

双击可以修改类，如下图（增添方法、属性等）：

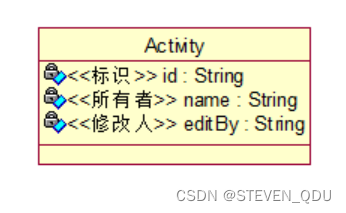

当然，也可以直接在类图上进行操作，进行相应增删改，如下（<<>>内的是注释，后面的是变量名，:后是变量类型）：

2、泛化（继承）关系
强调类和类、接口和接口之间的关系

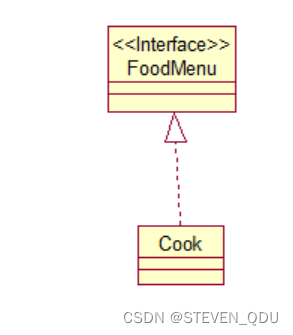

3、实现关系

4、关联关系

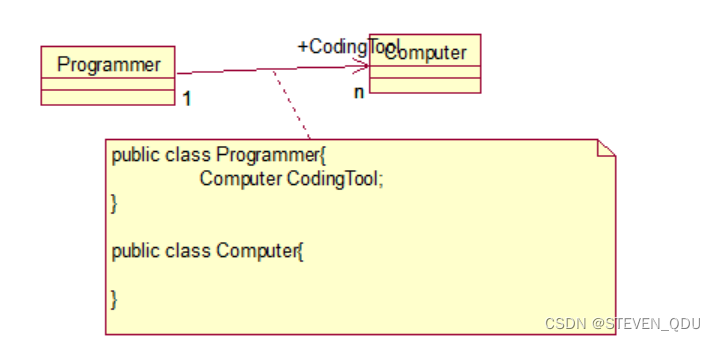

含义是程序员拥有电脑，被指向的（Computer）是Role A，指向他人的（Programmer）是Role B。这实际上说明，在Programmer的类中，有一个Computer类的成员变量，变量名是CodingTool.

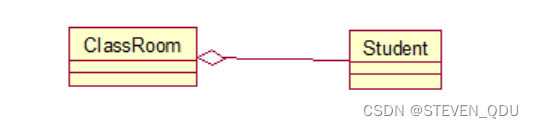

5、聚合关系（可以简单理解为ClassRoom中可以有多个Student）
描述整体和局部的关系（属于关联关系）
将Role A的navigable去掉，Role B中的aggregate标上，这样两者就形成了聚合关系。

6、组合关系
是一种特殊的聚合关系。但是学生可以离开教室，作为独立的实体，但是肢体不能离开人。
在刚才的基础上，将Role B的by value勾选上，使箭头成为实心即可。

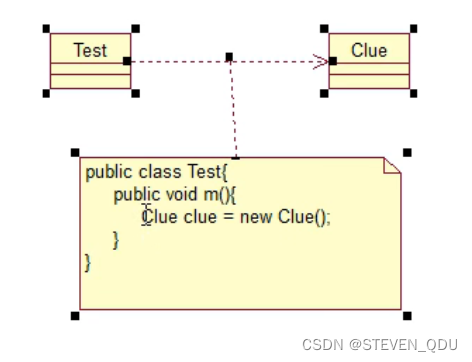

7、依赖关系
注意和关联关系区分，关联关系是指B有A类型的成员变量，而依赖关系仅仅是B的函数中有A类型的变量，函数使用完就释放了。

三、用例图
站在系统用户（角色）的角度，分析系统的功能，实现用例图的功能时，要先抽取系统角色。

四、时序图
描述了方法的调用过程，返回结果等。用例图中的一个用例对应一个时序图。

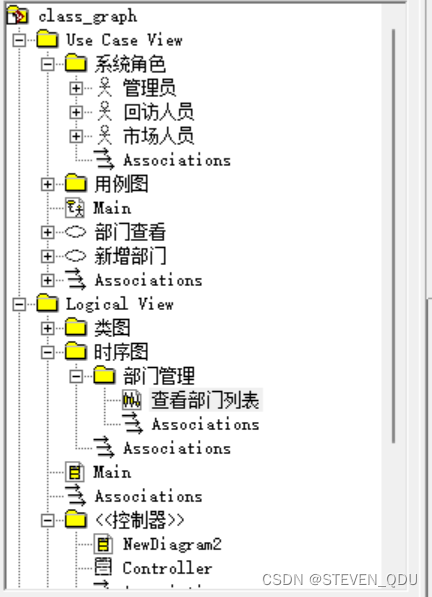

时序图是放在Logical View中，可以使用该View下的控制器等Package放在时序图中。

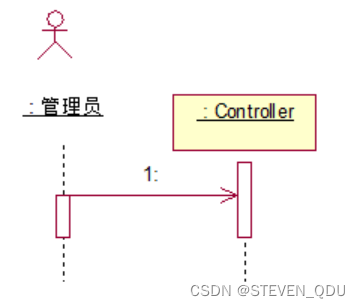

实线代表了调用关系。

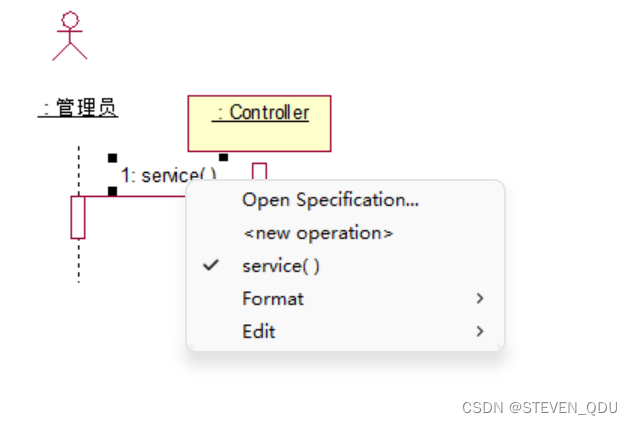

右键点击new operation，就可以在对应Controller类中新建这个方法。

实现是调用；
虚线是返回；
回折线是当前类调用当前类的方法。

原则：
1、箭头指向谁，就是谁的方法
2、箭头从谁指出，就是谁调用了该方法
